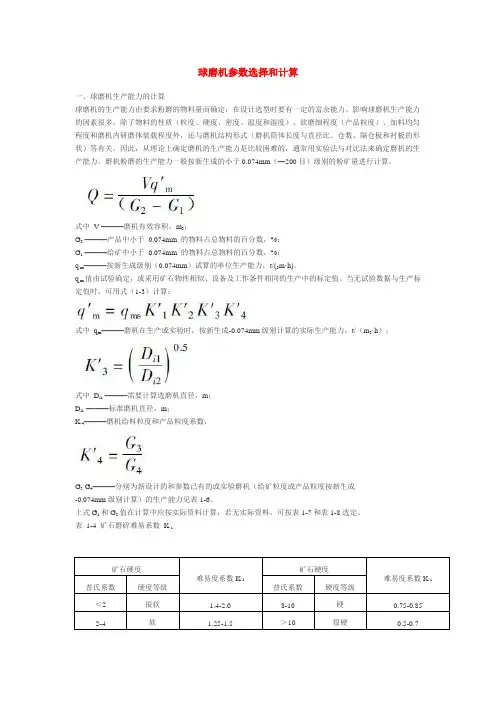

球磨机参数选择和计算
一、球磨机生产能力的计算
球磨机的生产能力由要求粉磨的物料量而确定，在设计选型时要有一定的富余能力。影响球磨机生产能力的因素很多，除了物料的性质（粒度、硬度、密度、温度和湿度）、欲磨细程度（产品粒度）、加料均匀程度和磨机内研磨体装载程度外，还与磨机结构形式（磨机筒体长度与直径比、仓数、隔仓板和衬板的形状）等有关。因此，从理论上确定磨机的生产能力是比较困难的，通常用实验法与对比法来确定磨机的生产能力。磨机粉磨的生产能力一般按新生成的小于0.074mm（—200目）级别的粉矿量进行计算。
式中 V ———磨机有效容积，m3；
G2 ———产品中小于 0.074mm 的物料占总物料的百分数，%；
G1 ———给矿中小于 0.074mm 的物料占总物料的百分数，%；
q,m———按新生成级别（0.074mm）试算的单位生产能力，t/(3m·h)。
q,m值由试验确定，或采用矿石物性相似、设备及工作条件相同的生产中的标定值。当无试验数据与生产标定值时，可用式（1-3）计算：
式中 qm———磨机在生产或实验时，按新生成-0.074mm级别计算的实际生产能力，t/（m3·h）；
式中 Di1 ———需要计算选磨机直径，m；
Di1 ———标准磨机直径，m；
K,4———磨机给料粒度和产品粒度系数，
G3 G4———分别为新设计的和参数已有的或实验磨机（给矿粒度或产品粒度按新生成
-0.074mm级别计算）的生产能力见表1-6。
上式G1和G2值在计算中应按实际资料计算，若无实际资料，可按表1-7和表1-8选定。
表 1-4 矿石磨碎难易系数 K,1
矿石硬度
难易度系数K,1 矿石硬度
难易度系数K,1
普氏系数 硬度等级 普氏系数 硬度等级
＜2 很软 1.4-2.0 8-10 硬 0.75-0.85
2-4 软 1.25-1.5 ＞10 很硬 0.5-0.7 4-8 中等硬度
1.0
球磨机操作规程
一、开机前的准备：
1、开车前检查各连接处是否松动；各润滑点、润滑油路是否正常，传动装置是否正常可靠，防护装置是否完好，电器仪表是否灵敏，电机运行是否良好。
2、盘车一周，检查设备转动部分或周围有无障碍物，并消除。启动时周围不准站人。
3、检查无误后，按启动按钮启动电机，注意电流变化。磨球机连续起动不得超过两次，第一次与第二次隔5分钟以上，如果第三次起动，必须同电工、钳工配合检查后，方可起动。不得与其它设备同起，要交错起动，以免跳闸。
二、开机
1、严格按给水、给矿、添加钢球的规定，禁止超负荷运转，空转时间不超过15分钟，以免打坏衬板。
2、运行中要注意检查筒体是否漏浆，认真观察电流、电压、给料、给水是否正常，每半小时检查一次电机及主轴温度不大于60°С，发现问题及时处理。
3、运转中要注意观察中空轴、油环是否转动带油，中空轴温度是否正常，如发现中空轴发热，接近烧瓦时，应立即采取强制冷却措施，不得马上停车，以免造成“抱轴”。同时注意检查各润滑部位油量、温度，定时加油。 三、停机
1、停车前应先停止给矿，待机内精矿处理完后，停止给水。按停车钮，拉下电闸。
2、在无通知停电时，首先拉下刀闸，按停止按钮，停止给矿、给水。
3、停车后，清理设备和环境卫生，做好生产记录。

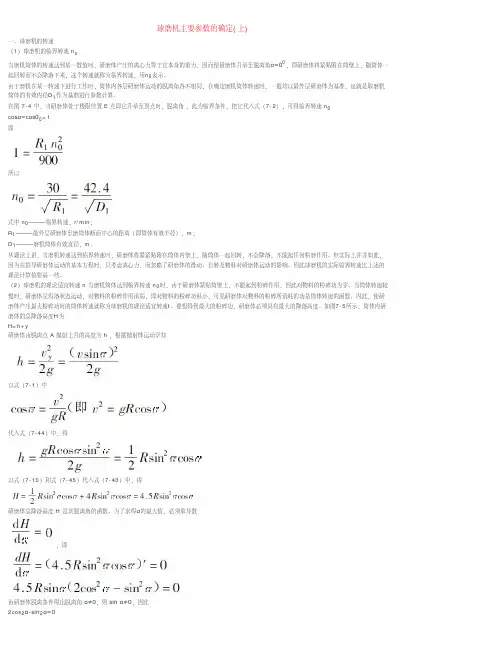

球磨机主要参数的确定(上)
一、球磨机的转速
（1）球磨机的临界转速 no
当磨机筒体的转速达到某一数值时，研磨体产生的离心力等于它本身的重力，因而使研磨体升举至脱离角α=00，即研磨体将紧贴附在筒壁上，随筒体一
起回转而不会降落下来，这个转速就称为临界转速，用n0表示。
由于磨机在某一转速下进行工作时，筒体内各层研磨体运动的脱离角各不相同，在确定磨机筒体转速时，一般均以最外层研磨体为基准，也就是取磨机
筒体的有效内径D1作为基准进行参数计算。
在图 7-4 中，当研磨体处于极限位置 E 点即它升举至顶点时，脱离角 ，此为临界条件，把它代入式（7-2），可得临界转速 n0cosα=cos00=1即所以
式中 n0———临界转速，r/min；
R1———最外层研磨体至磨筒体断面中心的距离（即筒体有效半径），m；
D1———磨机筒体有效直径，m。
从理论上讲，当磨机转速达到临界转速时，研磨体将紧紧贴附在筒体内壁上，随筒体一起回转，不会降落，不能起任何粉磨作用。但实际上并非如此，
因为在推导研磨体运动的基本方程时，只考虑离心力，而忽略了研磨体的滑动、自转及物料对研磨体运动的影响。因此球磨机的实际临界转速比上述的
理论计算值要高一些。
（2）球磨机的理论适宜转速 n 当磨机筒体达到临界转速 n0时，由于研磨体紧贴筒壁上，不能起到粉碎作用，因此对物料的粉碎功为零。当筒体转速较
慢时，研磨体呈泻落状态运动，对物料的粉碎作用很弱，即对物料的粉碎功很小，可见研磨体对物料的粉碎所消耗的功是筒体转速的函数。因此，使研
磨体产生最大粉碎功时的筒体转速就称为球磨机的理论适宜转速t。要想得到最大的粉碎功，研磨体必须具有最大的降落高度。如图7-5所示，筒体内研
磨体的总降落高度H为H=h+y研磨体由脱离点 A 抛射上升的高度为 h ，根据抛射体运动学知以式（7-1）中
代入式（7-44）中，得以式（7-10）和式（7-45）代入式（7-43）中，得
研磨体总降落高度 H 是其脱离角的函数。为了求得α的最大值，必须取导数
实用标准文案

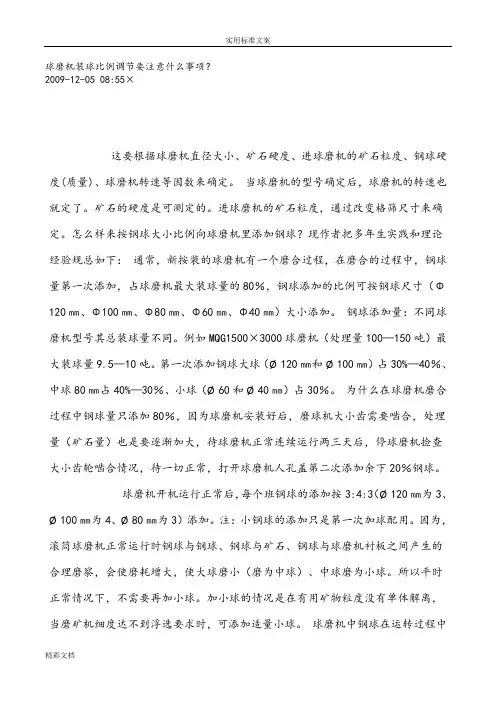

精彩文档 球磨机装球比例调节要注意什么事项？
2009-12-05 08:55×
这要根据球磨机直径大小、矿石硬度、进球磨机的矿石粒度、钢球硬度(质量)、球磨机转速等因数来确定。 当球磨机的型号确定后，球磨机的转速也就定了。矿石的硬度是可测定的。进球磨机的矿石粒度，通过改变格筛尺寸来确定。怎么样来按钢球大小比例向球磨机里添加钢球？现作者把多年生实践和理论经验规总如下： 通常，新按装的球磨机有一个磨合过程，在磨合的过程中，钢球量第一次添加，占球磨机最大装球量的80％，钢球添加的比例可按钢球尺寸（Φ120㎜、Φ100㎜、Φ80㎜、Φ60㎜、Φ40㎜）大小添加。 钢球添加量：不同球磨机型号其总装球量不同。例如MQG1500×3000球磨机（处理量100—150吨）最大装球量9.5—10吨。第一次添加钢球大球（Ø120㎜和Ø100㎜）占30%—40％、中球80㎜占40%—30％、小球（Ø60和Ø40㎜）占30％。 为什么在球磨机磨合过程中钢球量只添加80％，因为球磨机安装好后，磨球机大小齿需要啮合，处理量（矿石量）也是要逐渐加大，待球磨机正常连续运行两三天后，停球磨机捡查大小齿轮啮合情况，待一切正常，打开球磨机人孔盖第二次添加余下20％钢球。
球磨机开机运行正常后，每个班钢球的添加按3:4:3（Ø120㎜为3、Ø100㎜为4、Ø80㎜为3）添加。注：小钢球的添加只是第一次加球配用。因为，滚筒球磨机正常运行时钢球与钢球、钢球与矿石、钢球与球磨机衬板之间产生的合理磨察，会使磨耗增大，使大球磨小（磨为中球）、中球磨为小球。所以平时正常情况下，不需要再加小球。加小球的情况是在有用矿物粒度没有单体解离，当磨矿机细度达不到浮选要求时，可添加适量小球。 球磨机中钢球在运转过程中实用标准文案
精彩文档 不断磨损，为了保持球荷充填率和球的合理配比，保持球磨机的稳定操作，必须进行合理补球，低偿磨损。 钢球添加的重量，是根据钢球的质量，钢球质量的好坏，决定了矿石吨耗添加量。最好采用新型耐磨钢球。最好的（质量好的）钢球添加是按处理每吨矿石量来计算（即每吨矿石添加0.8㎏）一般的钢球处理一吨矿石需（1㎏—1.2㎏）。 钢球大小比例：不同球磨机型号其配比不同。球磨机直径在2500㎜以下，添加钢球尺寸为Ø100㎜、Ø80㎜、Ø60㎜。球磨机直径在2500㎜以上，添加钢球尺寸为Ø120㎜、Ø100㎜、Ø80㎜
