激光干涉仪与光谱技术在物理学中的应用

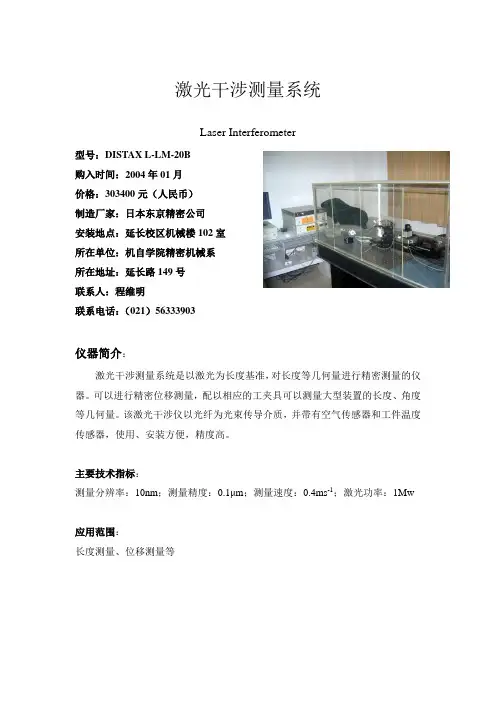

激光干涉测量系统

Laser Interferometer

型号：DISTAX L-LM-20B

购入时间：2004年01月

价格：303400元（人民币）

制造厂家：日本东京精密公司

安装地点：延长校区机械楼102室

所在单位：机自学院精密机械系

所在地址：延长路149号

联系人：程维明

联系电话：（021）56333903

仪器简介：

激光干涉测量系统是以激光为长度基准，对长度等几何量进行精密测量的仪器。可以进行精密位移测量，配以相应的工夹具可以测量大型装置的长度、角度等几何量。该激光干涉仪以光纤为光束传导介质，并带有空气传感器和工件温度传感器，使用、安装方便，精度高。

主要技术指标：

测量分辨率：10nm；测量精度：0.1μm；测量速度：0.4ms-1；激光功率：1Mw

应用范围：

长度测量、位移测量等

干涉仪的使用方法和干涉谱的分析技巧

干涉仪是一种用于测量光学路径差的仪器，广泛应用于物理学、化学、生物学等领域的研究中。本文将介绍干涉仪的使用方法以及干涉谱的分析技巧。

一、干涉仪的使用方法

1. 调节光源：首先需要确保光源的亮度和稳定性。可以使用氙灯、钠灯等白光源或激光器作为光源。调节光源的亮度和位置，使光线尽可能地垂直射入干涉仪。

2. 调整干涉仪的干涉臂长度：干涉仪的干涉臂长度决定了光程差的大小。通过调整干涉仪的干涉臂长度，可以改变干涉谱的特性。一般可以通过调节干涉仪的反射镜或移动反射镜的位置来实现。

3. 调节干涉仪的角度：干涉仪的两个反射镜之间的夹角也会对干涉谱产生影响。调节干涉仪的角度可以改变干涉条纹的间距和形状。通常可以通过调节干涉仪的支架或移动一个反射镜来实现。

4. 实施干涉实验：当调整好干涉仪的参数后，可以进行干涉实验。将待测样品放入干涉仪中，观察干涉条纹的变化。可以通过调整样品的位置、旋转样品或调节光源的亮度来改变干涉条纹。

二、干涉谱的分析技巧

1. 干涉条纹的形状：观察干涉条纹的形状可以获得关于样品的信息。例如，干涉条纹的明暗交替说明样品存在厚度或折射率变化。条纹的形状还可以用于测量样品的表面形貌或薄膜的厚度。

2. 干涉谱的解析：干涉谱是干涉仪输出的光信号在频率域上的分布。通过分析干涉谱可以获得关于样品的更多信息。可以利用光源的光谱信息和干涉仪的干涉谱来推断样品的光学性质。 3. 干涉谱的拟合：通过将实际测量得到的干涉谱与理论模型的干涉谱进行拟合，可以得到样品的参数。对干涉谱进行拟合需要掌握数学拟合方法和理论模型，并根据实际情况选择合适的模型。

4. 干涉谱的计算：干涉仪输出的光信号一般是电压信号或强度信号。可以利用傅里叶变换等方法将信号转化为干涉谱。计算干涉谱需要掌握信号处理和数值计算的方法。

干涉仪的使用方法和干涉谱的分析技巧是进行干涉实验和研究的基础。掌握这些方法和技巧可以帮助研究者更准确地获得样品的光学信息，并推断样品的性质。在实际应用中，还需要根据具体的研究目的和实验要求进行参数的调整和优化，以获得更可靠和有效的结果。对干涉仪的使用方法和干涉谱的分析技巧的深入学习和理解，将为光学研究和实验提供有力的支持。

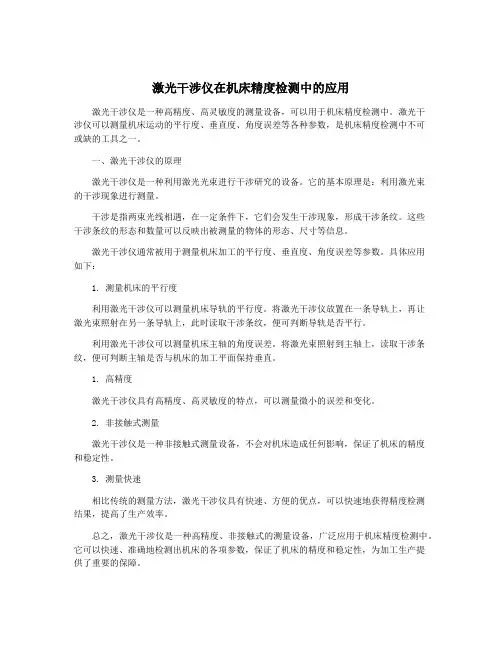

激光干涉仪在机床精度检测中的应用

激光干涉仪是一种高精度、高灵敏度的测量设备，可以用于机床精度检测中。激光干涉仪可以测量机床运动的平行度、垂直度、角度误差等各种参数，是机床精度检测中不可或缺的工具之一。

一、激光干涉仪的原理

激光干涉仪是一种利用激光光束进行干涉研究的设备。它的基本原理是：利用激光束的干涉现象进行测量。

干涉是指两束光线相遇，在一定条件下，它们会发生干涉现象，形成干涉条纹。这些干涉条纹的形态和数量可以反映出被测量的物体的形态、尺寸等信息。

激光干涉仪通常被用于测量机床加工的平行度、垂直度、角度误差等参数。具体应用如下：

1. 测量机床的平行度

利用激光干涉仪可以测量机床导轨的平行度。将激光干涉仪放置在一条导轨上，再让激光束照射在另一条导轨上，此时读取干涉条纹，便可判断导轨是否平行。

利用激光干涉仪可以测量机床主轴的角度误差。将激光束照射到主轴上，读取干涉条纹，便可判断主轴是否与机床的加工平面保持垂直。

1. 高精度

激光干涉仪具有高精度、高灵敏度的特点，可以测量微小的误差和变化。

2. 非接触式测量

激光干涉仪是一种非接触式测量设备，不会对机床造成任何影响，保证了机床的精度和稳定性。

3. 测量快速

相比传统的测量方法，激光干涉仪具有快速、方便的优点，可以快速地获得精度检测结果，提高了生产效率。

总之，激光干涉仪是一种高精度、非接触式的测量设备，广泛应用于机床精度检测中。它可以快速、准确地检测出机床的各项参数，保证了机床的精度和稳定性，为加工生产提供了重要的保障。

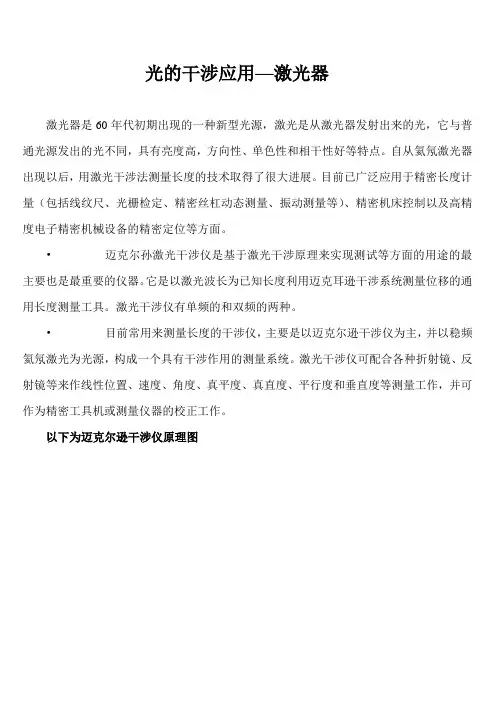

光的干涉应用—激光器

激光器是60年代初期出现的一种新型光源，激光是从激光器发射出来的光，它与普通光源发出的光不同，具有亮度高，方向性、单色性和相干性好等特点。自从氦氖激光器出现以后，用激光干涉法测量长度的技术取得了很大进展。目前已广泛应用于精密长度计量（包括线纹尺、光栅检定、精密丝杠动态测量、振动测量等）、精密机床控制以及高精度电子精密机械设备的精密定位等方面。

• 迈克尔孙激光干涉仪是基于激光干涉原理来实现测试等方面的用途的最主要也是最重要的仪器。它是以激光波长为已知长度利用迈克耳逊干涉系统测量位移的通用长度测量工具。激光干涉仪有单频的和双频的两种。

• 目前常用来测量长度的干涉仪，主要是以迈克尔逊干涉仪为主，并以稳频氦氖激光为光源，构成一个具有干涉作用的测量系统。激光干涉仪可配合各种折射镜、反射镜等来作线性位置、速度、角度、真平度、真直度、平行度和垂直度等测量工作，并可作为精密工具机或测量仪器的校正工作。

以下为迈克尔逊干涉仪原理图

若观察到干涉条纹移动一条，便是M2的动臂移动量为λ∕2，等效于M1与M2之间的空气膜厚度改变λ∕2。在近代物理和近代计量技术中，如在光谱线精细结构的研究和用光波标定标准米尺等试验中都有着重要的应用。

·应用：

激光干涉测振

原理：

激光干涉测振技术是以激光干涉原理为基础进行测试的一门技术，测试灵敏度和准确度高，绝大部分都是非接触式的。激光干涉原理如图1所示。

光源S处发出的频率为f、波长为λ的激光束一部分投射到记录介质H(比如全息干板)上，光波的复振幅记为E1，另一部分经物体O表面反射后投射到记录介质H上，光波的复振幅记为E2。其中：

式中：A1和A2分别为光波的振幅；σ1和σ2分别是光波的位相；当E1和E2满足相干条件时，其光波的合成复振幅E为：

光强分布I为：

式(4)的四项中前三项均为高频分量，只有第四项为低频分量，且与物体表面的状态有关。第四项的含义是σ2代表的物体表面与σ1代表的参考面之间的相对变化量。因此通过处理和分析物体表面与参考在变形前后的位相变化、光强变化等，从而得到被测物体振动速度、位移等关系式。
