减速机是一种广泛应用于工业领域的机械装置，它可以降低电机的转速并增加扭矩输出。在各种机械设备中，减速机扮演着至关重要的角色。为了更好地了解减速机的原理和应用，让我们来进行一次减速机培训课程。

一、减速机的原理

减速机的工作原理主要基于齿轮传动。通过齿轮的啮合，输入轴的高速旋转被传递到输出轴上，但速度和扭矩会相应地减小。这种减速效果可以通过齿轮的不同组合来实现，例如斜齿轮、直齿轮和蜗杆等。

在减速机中，输入轴和输出轴之间的齿轮组合被称为齿轮传动级。每个级别都有自己的减速比，它决定了输入和输出轴之间的速度比和扭矩比。减速比越大，输出轴的转速越低，但扭矩越大。

二、减速机的类型

减速机有多种不同的类型，每种类型都有自己的特点和适用范围。以下是几种常见的减速机类型：

1. 齿轮减速机：齿轮减速机是最常见的减速机类型。它由一对或多对啮合的齿轮组成，可以实现不同的减速比。齿轮减速机具有结构简单、传动效率高的优点，广泛应用于各种机械设备中。

2. 行星减速机：行星减速机是一种结构紧凑的减速机。它由一个中心齿轮和多个围绕其旋转的行星齿轮组成。行星减速机具有高扭矩输出和稳定的运行特性，适用于一些对空间要求较高的场合。

3. 锥齿轮减速机：锥齿轮减速机是一种特殊的齿轮减速机。它由锥形齿轮组成，可以实现不同轴线之间的传动。锥齿轮减速机适用于一些对传动角度有要求的场合，如汽车差速器。

三、减速机的应用

减速机广泛应用于各种机械设备中，包括工业生产线、机床、输送设备、电梯等。以下是几个典型的减速机应用场景：

1. 工业生产线：在工业生产线上，减速机常用于驱动各种设备和机械臂。通过减速机的使用，可以使设备运行更加平稳，并提供所需的扭矩输出。

2. 机床：在机床上，减速机通常用于驱动主轴和进给系统。减速机可以将电机的高速旋转转换为适合机床加工的低速高扭矩输出。

3. 输送设备：在输送设备中，减速机常用于驱动输送带或链条。减速机可以使输送设备的速度和扭矩适应物料的输送要求。

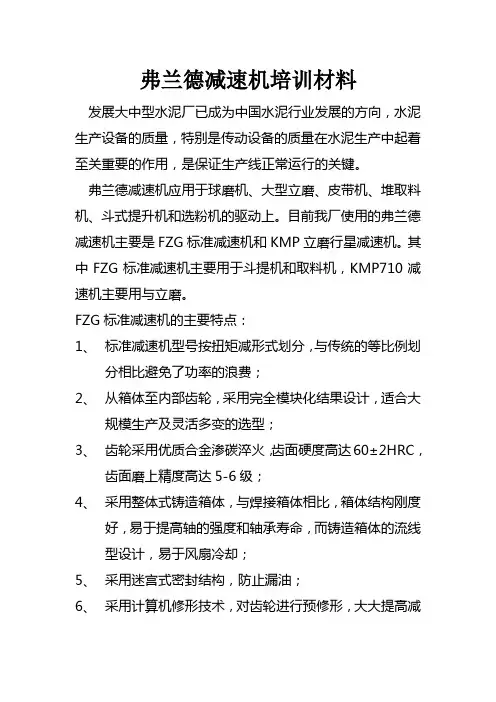

弗兰德减速机培训材料

发展大中型水泥厂已成为中国水泥行业发展的方向，水泥生产设备的质量，特别是传动设备的质量在水泥生产中起着至关重要的作用，是保证生产线正常运行的关键。

弗兰德减速机应用于球磨机、大型立磨、皮带机、堆取料机、斗式提升机和选粉机的驱动上。目前我厂使用的弗兰德减速机主要是FZG标准减速机和KMP立磨行星减速机。其中FZG标准减速机主要用于斗提机和取料机，KMP710减速机主要用与立磨。

FZG标准减速机的主要特点：

1、 标准减速机型号按扭矩减形式划分，与传统的等比例划分相比避免了功率的浪费；

2、 从箱体至内部齿轮，采用完全模块化结果设计，适合大规模生产及灵活多变的选型；

3、 齿轮采用优质合金渗碳淬火，齿面硬度高达60±2HRC，齿面磨上精度高达5-6级；

4、 采用整体式铸造箱体，与焊接箱体相比，箱体结构刚度好，易于提高轴的强度和轴承寿命，而铸造箱体的流线型设计，易于风扇冷却；

5、 采用迷宫式密封结构，防止漏油；

6、 采用计算机修形技术，对齿轮进行预修形，大大提高减速机的承载能力。

标准硬齿面减速箱分平行轴和直交轴减速箱，可用于水平或垂直安装，从单级到四级。功率范围：6—4500KW，最大扭矩：870000Nm，速比：1-450。

KMP立磨行星减速机的特点：

立磨的传动装置安装在磨机内部的磨盘之下，不仅要传递转动磨盘所需的转矩，还要承受磨盘的重量和磨辊对磨盘施加的研磨压力，它是立磨中最关键的部件之一。

1、 功率传递经由第一级螺旋伞轮，并通过专用齿形联轴器传递到行星齿轮，由行星轮托架最终将动力输出到磨盘相连的输出法兰；

2、 止推轴承采用特殊的扇形瓦面结构，接触面积大，可承受很高的轴向推力。轴瓦底部采用球形支承，可以自由地进行倾斜调节。立磨设备安装、误差可通过球瓦的自调来得到补偿；

3、 润滑系统分为动压润滑系统和静压润滑系统。

动压润滑系统：在瓦面转动时，润滑油进入轴承，瓦面略微倾斜，在油楔中形成稳定的、足够厚的油膜。常用于中小型立磨中。

- 1 - N 9550*P*i T*N

9550*i*m 减 速 机 培 训 资 料

一、常用公式：

1、线速度V（m/s):V=Л＊D＊N/60（m/s）；

2、转矩（扭矩）T(N。m）：T=F*R(N:m）或T=F*D/2(N.m)

3、转矩T（N.m）（与功率转速关系):

T= *η（N.m)或P= (N。m)

4、交流电机的同步转速No.（r/min或r.p。m)：No=

式中代号：Л—3。14，D—直径（mm)，R-半径（mm）,V—线速度（m/s)，F—力（N),P—功率（KW），f-电源频率（Hz)，P—电动机极数。

二、国茂公司生产六大系列减速机：

1、摆线针轮减速机;

2、G系列硬齿面减速机（GR、GS、GK、GF）及PV系列通用齿轮箱;

3、硬齿机圆柱减速机ZD(L、S、F)Y ；

4、圆锥圆柱齿轮减速机MBY(K）、MCYK

5、ZQ、ZD（L、S）软齿面和ZQA、QJ、ZD(L、S)Z、DB(C）Z中硬齿面减速机；

6、电动滚筒.

三、摆线针轮减速机(执行标准：JB/T2982—94A/B JB2982-81)

1、结构原理（样本Pg1)；

2、特点(样本Pg1）；

3、适用范围：a、高速轴转速不大于1500rpm；

b、工作环境-100∽400；

c、温升小于600，最高温度不大于800;

4、使用与润滑（样本Pg20、21）;

5、主要零件、材质、强度:

a、摆线轮 GCr15，热处理淬火硬度HRC 58∽62；

b、输出轴、输入轴45＃，热处理调质HB 230∽260；

c、机座 HT200；

6、摆线轮加工工艺流程:

锻造（GCr15) 球化退火 粗车 回火 精车 钻镗等分孔 滚齿 淬火（HRC58∽62） 磨端面 磨大内孔 磨等分孔 粗磨齿 精磨齿；

减速机装配培训试题

姓名得分

一、 填空题（每空3分，共45分）

1、减速机主要由传动零件、轴、轴承、箱体及其它配件所组成。其基本结构有三大部分：、轴及轴承组合；；。

2、箱体通常用制造，对于重载或有冲击载荷的减速机也可以采用。

3、减速的安装分类:和

4、安装减速机时，应重视传动中心，其误差不得所用联轴器的使用补偿量。良好能延长使用寿命，并获得理想的传动效率。

5、用溶剂彻底清除、、的防腐剂、污物等到，清除时注意不要让溶剂浸入到处，否则溶剂可能会损坏。

二、选择题（每空4分，共20分）

1、减速机是在原动机和工作机或执行机构之间起（ ）转速和传递转矩的作用。

A、提高 B、降低 C、匹配 D、调整

2、单体生产的减速机，为了简化工艺、降低成本，可采用（ ）焊接的箱体。

A、锰板 B、合金钛板 C、钢板 D、耐磨铁板

3、地脚安装:也称安装

A、卧式 B、简易 C、立式 D、可靠

4、减速机工作环境温度为

A、-40℃至+28℃ B、-40℃至+40℃

C、-28℃至+40℃ D、-28℃至+28℃

5、基础螺栓的最低性能等到级为（ ）级

A、8.8 B、8.4 C、8.6 D、8.0

三、判断题（每空4分，共20分）

1、减速机是一种由封闭在刚性壳体内的齿轮传动、蜗杆传动、齿轮-蜗杆传动所组成的独立部件。（ ）

2、为防止润滑油流失和外界灰尘进入箱内，在轴承端盖和外伸轴之间应装有密封元件。（ ） 3、为保证减速机安置在基础上的稳定性并尽可能减少箱体底座平面的机械加工面积，箱体底座一般要采用完整的平面。（ ）

4、当传动联接件有突出物或采用齿轮、链轮传动时，应考虑加装防护装置，输出轴上承受较大的径向载荷时，应选用加强型。（ ）

5、需装力矩臂时，应是在相互链接状态下安装。（ ）
