变频器电力电子器件

电力电子器件是变频器中的重要组成部分，主要用于将电能转换成可控的电力输出。在现代工业生产中，变频器广泛应用于电机、泵、风机等设备控制中，具有节能、精确控制、调速范围广等优势。而变频器中的电力电子器件则是实现这些功能的核心元件之一。本文将对变频器中常用的电力电子器件进行介绍和分析。

一、整流器

变频器中的整流器主要用于将交流电转换成直流电。常见的整流器有单相整流器和三相整流器。单相整流器适用于小功率需求场合，常见的整流器结构有单相半波整流器和单相全波整流器。而在大功率应用中，常使用三相整流器，主要有三相半波整流器、三相全波整流器和三相桥式整流器。

二、逆变器

逆变器是变频器中将直流电转换成交流电的关键器件。逆变器的输出频率可以通过调整其控制信号实现电机的调速。常见的逆变器有单相逆变器和三相逆变器。单相逆变器一般适用于小功率场合，常见的逆变器结构有单相半桥逆变器和单相全桥逆变器。在大功率应用中，常使用三相逆变器，主要有三相半桥逆变器、三相全桥逆变器和三相桥式逆变器。

三、驱动电路 驱动电路是变频器中用于给电力电子器件提供驱动信号的关键部分。驱动电路主要负责控制器和功率器件之间的信号传递和控制。在变频器中，一般采用光耦隔离的方式来实现控制信号的传递，以确保控制信号和功率信号之间的隔离和安全。

四、IGBT

IGBT（Insulated Gate Bipolar Transistor，绝缘栅双极晶体管）是变频器中常用的功率开关器件。IGBT具有耐压高、开关速度快、导通低压降、能耗低等特点，在变频器中扮演着重要角色。IGBT的性能直接影响着变频器的效率、可靠性和工作温度。目前，大功率变频器中一般采用模块化的IGBT结构，以满足对功率、电压和电流要求的不断提高。

五、电容器

电容器在变频器中主要用于电源滤波和直流母线的稳压作用。变频器中的电容器要求具有高耐压、低ESR（Equivalent Series Resistance，等效串联电阻）和低ESL（Equivalent Series Inductance，等效串联电感），以确保稳定的输出电压和电流。

六、电感器

电感器主要用于滤波和与电容器共同组成LC滤波电路。在变频器中，电感器的主要作用是抑制电网干扰和滤波。电感器一般采用铁芯电感器和空心电感器两种类型。

七、散热器 散热器是变频器中用于散热的重要器件。由于变频器中的电力电子器件在工作过程中会产生热量，因此需要通过散热器将热量散发出去，以保证器件的工作温度和可靠性。常见的散热器有铝制片式散热器、风冷翅片散热器和液冷散热器等，其选择和设计要根据变频器的功率、环境条件和工作特点等因素来确定。

综上所述，变频器中的电力电子器件起到了至关重要的作用。不同的电力电子器件在变频器中承担着不同的功能，共同实现对电能的转换和控制。只有通过选用合适的电力电子器件，并合理搭配和设计，才能确保变频器的性能和可靠性，实现对电机等设备的精确控制和节能运行。

合集下载

关于电子变频技术若干问题的研究

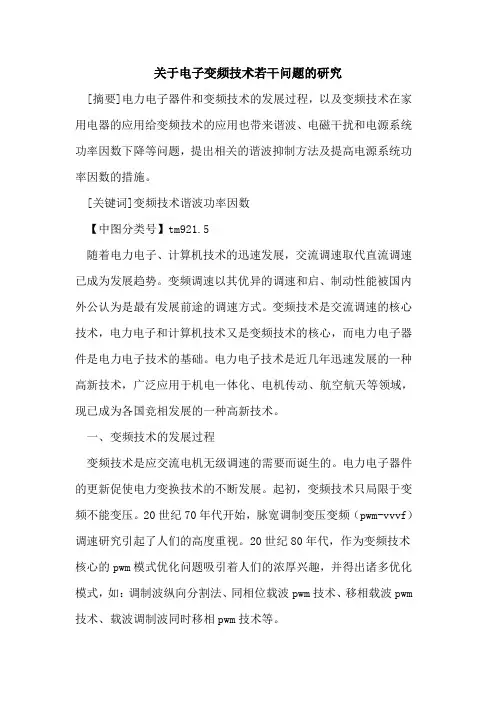

关于电子变频技术若干问题的研究
