电弧炉熔炼技术

电弧熔炼炉主要技术参数

电弧熔炼炉是一种常用于金属冶炼的设备，主要用于产生高温的电弧来熔化金属材料。以下是电弧熔炼炉的主要技术参数：

1. 熔炼能力：

- 最大熔炼容量：指炉腔内可容纳的最大金属材料重量，通常以吨为单位。

- 最高熔炼温度：指炉腔内可达到的最高温度，通常以摄氏度为单位。

2. 电弧形式：

- 直流电弧：电流流向在熔炼过程中保持不变。

- 交流电弧：电流方向在熔炼过程中周期性变化。

3. 电弧稳定性：

- 电弧稳定性好坏：指电弧在熔炼过程中是否容易出现闪烁、熄灭等现象。

4. 电极形式： - 炭电极：使用炭材料作为电极，适用于熔炼一些高温易揮发材料。

- 钢电极：使用钢材料作为电极，适用于熔炼一些低温材料。

5. 炉衬材料：

- 耐火材料：用于衬里炉腔的材料，通常需具备高耐高温、耐腐蚀性能。

6. 炉底排污方式：

- 手动排污：需要人工操作将熔炼渣滓从炉底清除。

- 自动排污：通过设备自动将熔炼渣滓从炉底排出。

7. 熔炼效率：

- 熔炼时间：完成一次熔炼所需的时间。

- 能效比：熔炼过程中产生的有效熔炼材料与总耗能之间的比值。

这些主要技术参数对于选择和操作电弧熔炼炉非常重要，根据具体需求选择适合的参数可以提高冶炼效率和质量。

钢铁冶炼中的电弧炉熔炼技术

钢铁是现代工业的基础材料之一，其应用广泛，被运用于建筑、制造、汽车制造、航空等领域。在钢铁生产过程中，冶炼技术的进步对钢铁品质和生产效率的提高起着至关重要的作用。而电弧炉熔炼技术作为钢铁冶炼的一种先进技术，由于其高效率、低成本等优点，在现代钢铁冶炼工业中已成为主流。

电弧炉熔炼技术是一种将废旧钢材、废钢料和矿石等铁原料直接熔炼成新钢材的技术。相比传统钢铁冶炼技术，电弧炉熔炼技术不需要过多的预处理工作，能够有效地回收废钢和废料，可以大大降低生产成本，同时熔炼的新钢材品质也更为优异。

电弧炉熔炼技术是利用电弧放电的高温高压作用将原料熔化，再通过加入不同的合金元素和杂质来调整质量，最终获得钢铁坯料。具体而言，熔炼的过程是将铁原料放置在电极之间，然后将电极启动电弧放电，放电过程中产生的高温可以使原料熔融，并在熔融的过程中控制加入不同的元素和调整温度和成分，以获得高强度、高硬度和高韧性的钢材。

电弧炉熔炼技术的优点在于它的高效率和低成本。除了可以回收大量的废弃物和废料外，电弧炉还可以根据需要调整温度和成分，以生产不同质量的钢材。此外，电弧炉熔炼还可以通过适当的控制工艺参数和操作过程来减少钢材中的空泡和杂质，最终获得更高品质的钢材。

然而，与传统钢铁冶炼技术相比，电弧炉熔炼技术在一些方面还存在一些局限性。首先，电弧炉熔炼工艺中需要大量的电能和电极材料，这也意味着生产成本相对较高。其次，在工艺参数的选择和加热的过程中，误操作可能导致不必要的损失，影响钢材的质量。另外，电弧炉还存在噪声和气味等环境污染问题，这些也是需要解决的难题。

对于电弧炉熔炼技术的未来发展，一方面，随着环保意识的不断提高，人们对于电弧炉对环境的负面影响也越来越关注。因此，电弧炉的生产过程需要更加精细化和规范化，以避免污染环境。另一方面，通过相关的技术创新，电弧炉的生产成本可以不断下降，比如大规模应用新型节能高效电极或者减小生产过程中的能量消耗。

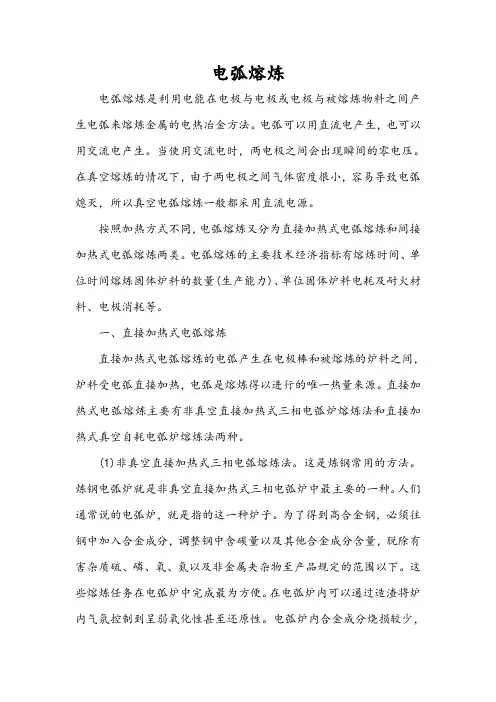

电弧熔炼

电弧熔炼是利用电能在电极与电极或电极与被熔炼物料之间产生电弧来熔炼金属的电热冶金方法。电弧可以用直流电产生，也可以用交流电产生。当使用交流电时，两电极之间会出现瞬间的零电压。在真空熔炼的情况下，由于两电极之间气体密度很小，容易导致电弧熄灭，所以真空电弧熔炼一般都采用直流电源。

按照加热方式不同，电弧熔炼又分为直接加热式电弧熔炼和间接加热式电弧熔炼两类。电弧熔炼的主要技术经济指标有熔炼时间、单位时间熔炼固体炉料的数量(生产能力)、单位固体炉料电耗及耐火材料、电极消耗等。

一、直接加热式电弧熔炼

直接加热式电弧熔炼的电弧产生在电极棒和被熔炼的炉料之间，炉料受电弧直接加热，电弧是熔炼得以进行的唯一热量来源。直接加热式电弧熔炼主要有非真空直接加热式三相电弧炉熔炼法和直接加热式真空自耗电弧炉熔炼法两种。

(1)非真空直接加热式三相电弧熔炼法。这是炼钢常用的方法。炼钢电弧炉就是非真空直接加热式三相电弧炉中最主要的一种。人们通常说的电弧炉，就是指的这一种炉子。为了得到高合金钢，必须往钢中加入合金成分，调整钢中含碳量以及其他合金成分含量，脱除有害杂质硫、磷、氧、氮以及非金属夹杂物至产品规定的范围以下。这些熔炼任务在电弧炉中完成最为方便。在电弧炉内可以通过造渣将炉内气氛控制到呈弱氧化性甚至还原性。电弧炉内合金成分烧损较少，加热过程比较容易调节。因此，尽管电弧熔炼需要消耗大量的电能，但工业上仍然用这种方法来熔炼各种高级合金钢.

(2)直接加热式真空电弧炉熔炼法。它主要用来熔炼钛、锆、钨、钼、钽、铌等活泼和高熔点金属以及它们的合金，也用来熔炼耐热钢、不锈钢、工具钢、轴承钢等合金钢。经直接加热式真空自耗电弧炉熔炼出来的金属，其气体和易挥发杂质含量下降，铸锭一般不会出现中心疏松，锭子结晶较均匀，金属性能得到改善。直接加热式真空自耗电弧炉熔炼存在的问题是较难调整金属(合金)的成分。炉子设备费虽比真空感应炉低得多，但比电渣炉高，熔炼费用也较之高许多。真空自耗电弧炉是1955年才开始应用于工业生产，最初用于熔炼钛，随后用来熔炼其他高熔点金属和活泼金属及合金钢等。

超高功率电弧炉炼钢新技术和工艺操作要点

广告

现代电炉炼钢生产技术手册

作者：王新江 主编

当当

1、快速熔化与升温操作

快速熔化和升温是超高功率电弧炉最重要的功能，将第1篮预热废钢加入炉后，此过程即开始进行。超高功率电弧炉以最大的功率供电，氧一燃烧嘴助熔，吹氧助熔和搅拌，底吹搅拌，泡沫渣以及其他强化冶炼和升温等技术，为二次精炼提供成份、温度都符合要求的初炼钢液。

2、脱磷操作

脱磷操作的三要素，即磷在渣一钢间分配的关键因素有:炉渣的氧化性(%TFeO)、石灰含量(%CaO)和温度。随着渣中%TFeO. %CaO的升高和温度的降低，磷在渣钢间的分配比(% (P) /% [P])明显提高。采取的主要工艺有:强化吹氧和氧一燃助熔，提高初渣的氧化性;提前造成氧化性强、氧化钙含量较高的泡沫渣，并充分利用熔化期温度较低的有利条件，提高炉渣脱磷的能力，及时放掉磷含量高的初渣，并补充新渣，防止温度升高后和出钢时下渣回磷，采用氧气将石灰与萤石粉直接吹入熔池，脱磷率一般可达80%，脱硫率<50%:采用无渣(或少渣)出钢技术，严格控制下渣量，把出钢后磷降至最低。一般下渣量可控制在2kg。

出钢磷含量控制应根据产品规格、合金化等情况综合考虑，一般P

3、脱碳操作

配碳可以用高碳废钢和生铁，也可以用焦炭或煤等含碳材料。后者可以和废钢同时加入炉内，或以粉状喷入。配碳量和碳的加入形式、吹氧方式、供氧强度及炉子配备的功率(决定周期时间)关系很大，需根据实际情况确定。 炉料中有一定的碳含量与脱碳反应的作用:熔化期吹氧助熔时，碳先于铁氧化，从而减少了铁的烧损;渗碳作用可使废钢熔点降低，加速熔化;碳氧反应造成熔池搅拌，促进了钢一渣反应，有利于早期脱磷:在精炼升温期，活跃的碳氧的反应，扩大了钢一渣界面，有利于进一步脱磷，有利于钢液成分和温度的均匀化和气体、夹杂物的上浮;活跃的碳氧反应有助于泡沫渣的形成，提高传热效率，加速升温过程。其脱碳速度一般＞0.1%min。
