真空电弧熔炼流程

Vacuum arc melting is a crucial process in the production of high-quality metallic materials. This method involves melting the material

in a vacuum environment using an electric arc to create a pure and

homogeneous alloy. 真空电弧熔炼是生产高质量金属材料的关键过程。这种方法包括在真空环境中使用电弧将材料熔化，从而形成纯净且均匀的合金。

One of the main benefits of vacuum arc melting is the ability to

produce materials with precise chemical compositions and low

impurity levels. This is essential for industries that require high-performance materials for advanced applications. 真空电弧熔炼的主要优点之一是能够生产具有精确化学成分和低杂质水平的材料。这对于需要高性能材料进行先进应用的行业至关重要。

The process begins by placing the raw material in a water-cooled

copper crucible inside the vacuum chamber. An electric arc is then

initiated between the raw material and a non-consumable tungsten

electrode, which heats the material to its melting point. 流程从将原料放入真空室内的水冷铜坩埚开始。然后在原料和不可消耗的钨电极之间启动电弧，使材料加热至熔点。

As the material melts, impurities and gases are removed through the

application of vacuum, resulting in a clean and homogenous molten

metal. The molten metal can then be cast or solidified into ingots for

further processing. 随着材料的熔化，通过施加真空去除杂质和气体，从而产生清洁且均匀的熔融金属。然后可以将熔融金属浇铸或凝固成锭，以进行进一步加工。

One of the challenges of vacuum arc melting is maintaining the

purity and homogeneity of the final product. Any contamination or

variation in the process can result in inferior material properties,

affecting the performance of the end product. 真空电弧熔炼的挑战之一是保持最终产品的纯度和均匀性。流程中的任何污染或变化都可能导致材料性能下降，从而影响最终产品的性能。

Despite these challenges, vacuum arc melting remains a widely used

process in industries such as aerospace, automotive, and electronics

due to its ability to produce high-quality materials with superior

properties. 尽管存在这些挑战，由于真空电弧熔炼能够生产具有优越性能的高质量材料，因此在航空航天、汽车和电子等行业仍被广泛应用。

The advancements in vacuum arc melting technology have enabled

the production of materials with even higher purity levels and

enhanced mechanical properties. This continuous improvement

allows industries to meet the growing demand for innovative and

high-performance materials. 真空电弧熔炼技术的进步使得可以生产具有更高纯度水平和增强机械性能的材料。这种持续改进使得行业可以满足对创新和高性能材料日益增长的需求。

合集下载

海绵钛真空自耗电弧熔炼钛(合金)锭工艺与设备---乘钒钛文化之风 创钒钛产业之都

海绵钛真空自耗电弧熔炼钛(合金)锭工艺与设备---乘钒钛文化之风 创钒钛产业之都

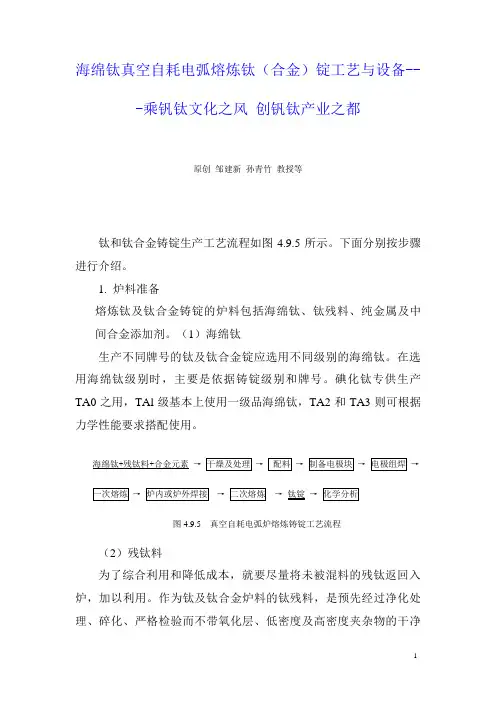

1 海绵钛真空自耗电弧熔炼钛（合金）锭工艺与设备---乘钒钛文化之风 创钒钛产业之都
