建筑给水排水工程

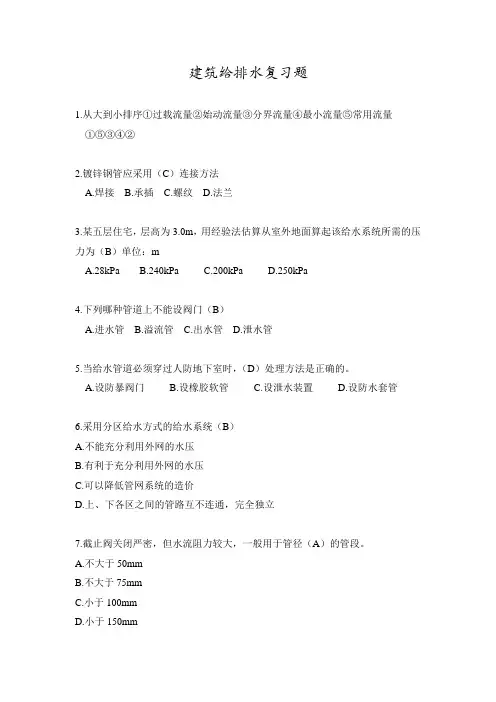

建筑给排水复习题

1.从大到小排序①过载流量②始动流量③分界流量④最小流量⑤常用流量

①⑤③④②

2.镀锌钢管应采用（C）连接方法

A.焊接 B.承插 C.螺纹 D.法兰

3.某五层住宅，层高为3.0m，用经验法估算从室外地面算起该给水系统所需的压力为（B）单位：m

A.28kPa B.240kPa C.200kPa D.250kPa

4.下列哪种管道上不能设阀门（B）

A.进水管 B.溢流管 C.出水管 D.泄水管

5.当给水管道必须穿过人防地下室时，（D）处理方法是正确的。

A.设防暴阀门 B.设橡胶软管 C.设泄水装置 D.设防水套管

6.采用分区给水方式的给水系统（B）

A.不能充分利用外网的水压

B.有利于充分利用外网的水压

C.可以降低管网系统的造价

D.上、下各区之间的管路互不连通，完全独立

7.截止阀关闭严密，但水流阻力较大，一般用于管径（A）的管段。

A.不大于50mm

B.不大于75mm

C.小于100mm

D.小于150mm

8.某城市拟建一座8层宾馆，地下1层，地上7层，其中一层为大厅，层高4.5m,2～3层为客房，层高2.8m，地下室层高3m，一层与室外地面高差1m，室外地面标高为± 0.00室外市政给水管中心标高为-1.5 m，城市供水保证压力为200KPa,试选用合理的给水方式。

可采用分区供水法，-1－3层直接供水或加压备用，4－7加压供水

9.建筑给水系统的组成及各部分的作用是什么？

引入管，给水管道，给水附件，配水设备，增压与贮水设备，计量仪表

（1）引入管：从室外给水管网的接管点引至建筑物内的管道，又称进户管。引入管上还有水表节点。

（2）给水管道：包括干管、立管、支管，用于输送和分配用水。

（3）给水附件：管道系统中调节水量、水压、控制水流方向、改善水质，以及关断水流，便于管道、仪表和设备检修的各类阀门和设备。

1

给、排水工程施工专项方案

编制人：

审核人：

内蒙古友鹏建筑工程有限公司

2014年10月20日

2 目 录

1、编制依据 ........................................................ 3

2 工程概况 ........................................................ 3

3. 主要施工方法和技术措施 ......................................... 4

4、 给排水各系统安装施工方案 ...................................... 4

5、卫生洁具……………………………………………………………………………6

6、管材及接口…………………………………………………………………………6

7、阀门及附件…………………………………………………………………………7

8、管道敷设……………………………………………………………………………8

9、管道及设备保温……………………………………………………………………8

10、防腐及油漆………………………………………………………………………9

11、管道试压…………………………………………………………………………9

12、管道冲洗…………………………………………………………………………9

13、卫生间施工……………………………………………………………………10

14、管道安装……………………………………………………………………13

15、室内消火栓系统的安装…………………………………………………………15

16、现场消防、保卫措施………………………………………………………….16

17、 文明施工保证措施………………………………………………………….17

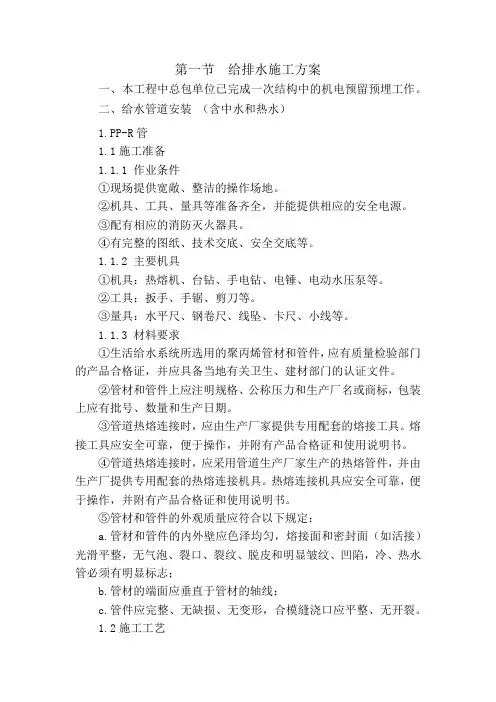

第一节 给排水施工方案

一、本工程中总包单位已完成一次结构中的机电预留预埋工作。

二、给水管道安装 （含中水和热水）

1.PP-R管

1.1施工准备

1.1.1 作业条件

①现场提供宽敞、整洁的操作场地。

②机具、工具、量具等准备齐全，并能提供相应的安全电源。

③配有相应的消防灭火器具。

④有完整的图纸、技术交底、安全交底等。

1.1.2 主要机具

①机具：热熔机、台钻、手电钻、电锤、电动水压泵等。

②工具：扳手、手锯、剪刀等。

③量具：水平尺、钢卷尺、线坠、卡尺、小线等。

1.1.3 材料要求

①生活给水系统所选用的聚丙烯管材和管件，应有质量检验部门的产品合格证，并应具备当地有关卫生、建材部门的认证文件。

②管材和管件上应注明规格、公称压力和生产厂名或商标，包装上应有批号、数量和生产日期。

③管道热熔连接时，应由生产厂家提供专用配套的熔接工具。熔接工具应安全可靠，便于操作，并附有产品合格证和使用说明书。

④管道热熔连接时，应采用管道生产厂家生产的热熔管件，并由生产厂提供专用配套的热熔连接机具。热熔连接机具应安全可靠，便于操作，并附有产品合格证和使用说明书。

⑤管材和管件的外观质量应符合以下规定：

a.管材和管件的内外壁应色泽均匀，熔接面和密封面（如活接）光滑平整，无气泡、裂口、裂纹、脱皮和明显皱纹、凹陷，冷、热水管必须有明显标志；

b.管材的端面应垂直于管材的轴线；

c.管件应完整、无缺损、无变形，合模缝浇口应平整、无开裂。

1.2施工工艺 安装准备→管道预制加工→管道安装→管道试压→管道保温防结露→管道冲洗

1.3 管道安装

1.3.1管道暗敷在地坪面层内，应按设计图纸位置进行。如现场施工有更改，应有图示记录。

1.3.2管道安装不得有轴向扭曲，穿墙或穿楼板时不可强制校正。

1.3.3管道穿楼板时应设置套管，套管应高出地面50mm，并有防水措施。

1.3.4 管道连接

①同种材质的给水聚丙烯管及管配件之间，应采用热熔连接（热熔连接是将管件与管材熔为一体，与管道同寿命），使用专用热熔工具。

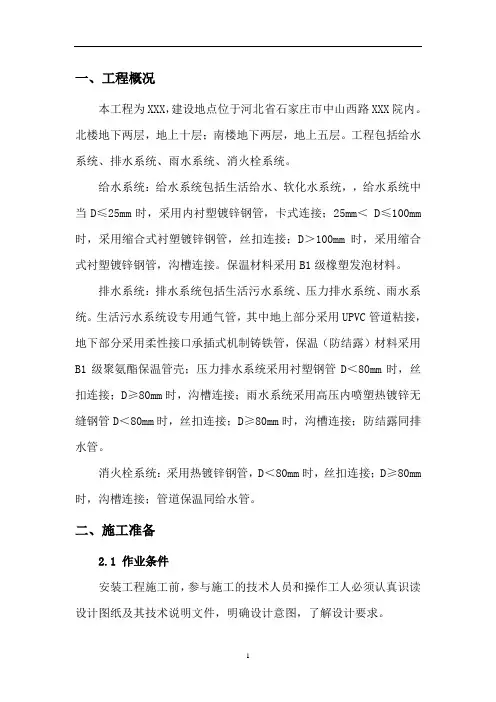

1 一、工程概况

本工程为XXX，建设地点位于河北省石家庄市中山西路XXX院内。北楼地下两层，地上十层；南楼地下两层，地上五层。工程包括给水系统、排水系统、雨水系统、消火栓系统。

给水系统：给水系统包括生活给水、软化水系统，，给水系统中当D≤25mm时，采用内衬塑镀锌钢管，卡式连接；25mm＜ D≤100mm时，采用缩合式衬塑镀锌钢管，丝扣连接；D＞100mm时，采用缩合式衬塑镀锌钢管，沟槽连接。保温材料采用B1级橡塑发泡材料。

排水系统：排水系统包括生活污水系统、压力排水系统、雨水系统。生活污水系统设专用通气管，其中地上部分采用UPVC管道粘接，地下部分采用柔性接口承插式机制铸铁管，保温（防结露）材料采用B1级聚氨酯保温管壳；压力排水系统采用衬塑钢管D＜80mm时，丝扣连接；D≥80mm时，沟槽连接；雨水系统采用高压内喷塑热镀锌无缝钢管D＜80mm时，丝扣连接；D≥80mm时，沟槽连接；防结露同排水管。

消火栓系统：采用热镀锌钢管，D＜80mm时，丝扣连接；D≥80mm时，沟槽连接；管道保温同给水管。

二、施工准备

2.1 作业条件

安装工程施工前，参与施工的技术人员和操作工人必须认真识读设计图纸及其技术说明文件，明确设计意图，了解设计要求。

2 根据设计图纸、工程量大小、工程复杂程度、工程施工和技术难点，以及业主对工程的要求，编制详细的管道专业工程施工方案和重点、难点、关键过程及特殊过程专题施工作业方案，并审定最佳方案。在施工方案中，对管道工程的施工进度网络，操作程序和施工方法、工程技术、质量、安全、施工目标等进行明确地规定。

施工前，根据设计图纸、施工方案、施工验收规范，对参与安装工程施工的现场操作人员进行工程技术交底和质量安全交底，并办理安装工程施工技术交底手续。

2.2 材料要求

设备、材料的规格种类应符合设计要求，采用的设备、镀锌钢管、衬塑钢管、柔性铸铁管、塑料管及管件、型钢、阀门、卫生器具、保温材料等应使用具有产品合格证、材质证书的国标产品。外观检查合格。需做专项试验的材料必须按规定进行试验。严禁不合格的材料用于工程施工。
