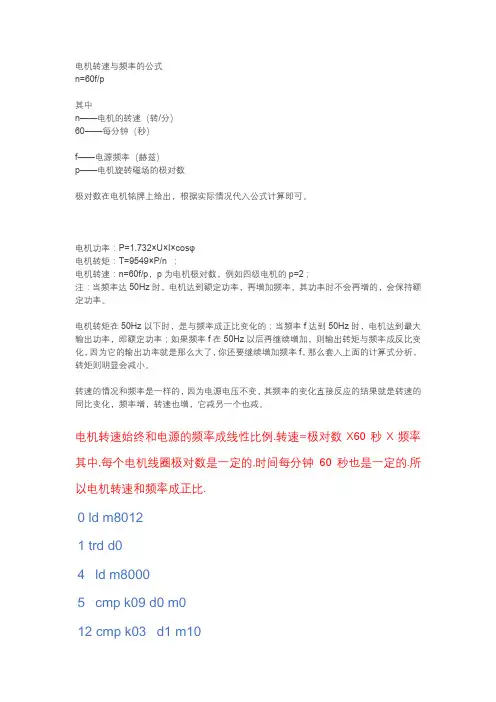

电机转速和频率关系

电机转速与频率的公式

n=60f/p

其中

n——电机的转速（转/分）

60——每分钟（秒）

f——电源频率（赫兹）

p——电机旋转磁场的极对数

极对数在电机铭牌上给出，根据实际情况代入公式计算即可。

电机功率：P=1.732×U×I×cosφ

电机转矩：T=9549×P/n ；

电机转速：n=60f/p，p为电机极对数，例如四级电机的p=2；

注：当频率达50Hz时，电机达到额定功率，再增加频率，其功率时不会再增的，会保持额定功率。

电机转矩在50Hz以下时，是与频率成正比变化的；当频率f达到50Hz时，电机达到最大输出功率，即额定功率；如果频率f在50Hz以后再继续增加，则输出转矩与频率成反比变化，因为它的输出功率就是那么大了，你还要继续增加频率f，那么套入上面的计算式分析，转矩则明显会减小。

转速的情况和频率是一样的，因为电源电压不变，其频率的变化直接反应的结果就是转速的同比变化，频率增，转速也增，它减另一个也减。

电机转速始终和电源的频率成线性比例.转速=极对数X60秒X频率

其中,每个电机线圈极对数是一定的,时间每分钟60秒也是一定的.所以电机转速和频率成正比.

0 ld m8012

1 trd d0

4 ld m8000

5 cmp k09 d0 m0

12 cmp k03 d1 m10 19 cmp k01 d2 m30

26 ld m1

27 and m11

28 and m31

29 set m8034(到来2009年3月1日m8034置位,PLC禁止所有输出)

－－－－－－-end

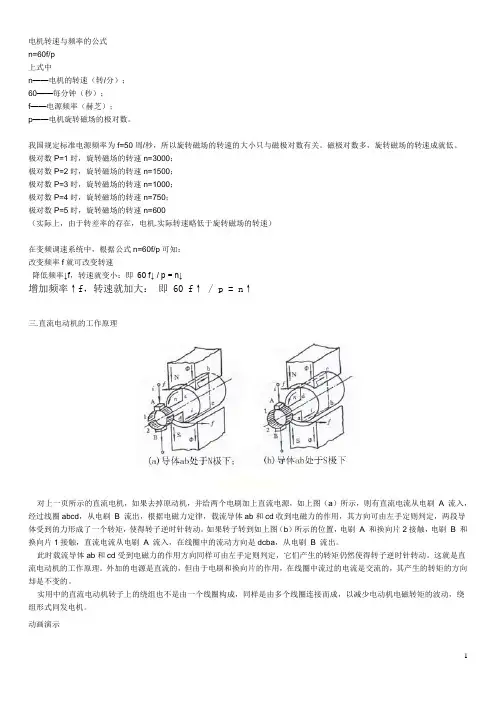

1 电机转速与频率的公式

n=60f/p

上式中

n——电机的转速（转/分）；

60——每分钟（秒）；

f——电源频率（赫芝）；

p——电机旋转磁场的极对数。

我国规定标准电源频率为f=50周/秒，所以旋转磁场的转速的大小只与磁极对数有关。磁极对数多，旋转磁场的转速成就低。

极对数P=1时，旋转磁场的转速n=3000；

极对数P=2时，旋转磁场的转速n=1500；

极对数P=3时，旋转磁场的转速n=1000；

极对数P=4时，旋转磁场的转速n=750；

极对数P=5时，旋转磁场的转速n=600

（实际上，由于转差率的存在，电机.实际转速略低于旋转磁场的转速）

在变频调速系统中，根据公式n=60f/p可知：

改变频率f就可改变转速

降低频率↓f，转速就变小：即 60 f↓ / p = n↓

增加频率↑f，转速就加大： 即 60 f↑ / p = n↑

三.直流电动机的工作原理

直流电动机的原理图

对上一页所示的直流电机，如果去掉原动机，并给两个电刷加上直流电源，如上图（a）所示，则有直流电流从电刷 A 流入，经过线圈abcd，从电刷 B 流出，根据电磁力定律，载流导体ab和cd收到电磁力的作用，其方向可由左手定则判定，两段导体受到的力形成了一个转矩，使得转子逆时针转动。如果转子转到如上图（b）所示的位置，电刷 A 和换向片2接触，电刷 B 和换向片1接触，直流电流从电刷 A 流入，在线圈中的流动方向是dcba，从电刷 B 流出。

此时载流导体ab和cd受到电磁力的作用方向同样可由左手定则判定，它们产生的转矩仍然使得转子逆时针转动。这就是直流电动机的工作原理。外加的电源是直流的，但由于电刷和换向片的作用，在线圈中流过的电流是交流的，其产生的转矩的方向却是不变的。

实用中的直流电动机转子上的绕组也不是由一个线圈构成，同样是由多个线圈连接而成，以减少电动机电磁转矩的波动，绕组形式同发电机。

电机功率和转速的关系:P=T×n/9550

其中P是额定功率(KW) 、n是额定转速(分/转) 、T是额定转矩(N.m)

你没给速度，假设是3000rpm，那么电机T=9550XP/n=9550X11/3000=35N.m, 35X减速比847=29645N.m输出扭矩。

三角带传动速比如何计算？

传动装置：电机轴转速 n1=960转/分，减速机入轴转速n2 =514转/分，电机用皮带轮d1=150mm ，求减速机皮带轮d2 =? 带轮速比i=?

i=n1÷n2= 960÷514=1.87

根据d1/d2=n2/n1 d2=d1×n1÷n2 =150×960÷514=280㎜

答：减速机皮带轮直径为:280毫米; 带轮速比为: 1.87。

1.减速机用在什么设备上，以便确定安全系数SF（SF=减速机额定功率处以电机功率），安装形式（直交轴，平行轴，输出空心轴键，输出空心轴锁紧盘等）等

2.提供电机功率，级数（是4P、6P还是8P电机）

3.减速机周围的环境温度（决定减速机的热功率的校核）

4.减速机输出轴的径向力和轴向力的校核。需提供轴向力和径向力

减速机扭矩计算公式:

速比=电机输出转数÷减速机输出转数 ("速比"也称"传动比")

1.知道电机功率和速比及使用系数，求减速机扭矩如下公式：

减速机扭矩=9550×电机功率÷电机功率输入转数×速比×使用系数

2.知道扭矩和减速机输出转数及使用系数，求减速机所需配电机功率如下公式：

电机功率=扭矩÷9550×电机功率输入转数÷速比÷使用系数

摆线针轮减速机原理：

摆线针轮减速机是一种应用行星式传动原理，采用摆线针齿啮合的新颖传动装置。摆线针轮减速机全部传动装置可分为三部分：输入部分、减速部分、输出部分。在输入轴上装有一个错位180°的双偏心套，在偏心套上装有两个称为转臂的滚柱轴承，形成H机构、两个摆线轮的中心孔即为偏心套上转臂轴承的滚道，并由摆线轮与针齿轮上一组环形排列的针齿相啮合，以组成齿差为一齿的内啮合减速机构，（为了减小摩擦，在速比小的减速机中，针齿上带有针齿套）。

电机功率和转速的关系

电机功率和转速的关系:P=T×n/9550其中P是额定功率(KW) 、n是额定转速(分/转) 、T是额定转矩(N.m)你没给速度，假设是3000rpm，那么电机T=9550XP/n=9550X11/3000=35N.m,35X减速比847=29645N.m输出扭矩。

三角带传动速比如何计算？传动装置：电机轴转速 n1=960转/分，减速机入轴转速n2 =514转/分，电机用皮带轮 d1=150mm ，求减速机皮带轮d2 =? 带轮速比i=?

i=n1÷n2= 960÷514=1.87

根据d1/d2=n2/n1 d2=d1×n1÷n2 =150×960÷514=280㎜

答：减速机皮带轮直径为:280毫米; 带轮速比为: 1.87。

1.减速机用在什么设备上，以便确定安全系数SF（SF=减速机额定功率处以电机功率），安装形式（直交轴，平行轴，输出空心轴键，输出空心轴锁紧盘等）等

2.提供电机功率，级数（是4P、6P还是8P电机）

3.减速机周围的环境温度（决定减速机的热功率的校核）

4.减速机输出轴的径向力和轴向力的校核。需提供轴向力和径向力

减速机扭矩计算公式:

速比=电机输出转数÷减速机输出转数 ("速比"也称"传动比")

1.知道电机功率和速比及使用系数，求减速机扭矩如下公式：

减速机扭矩=9550×电机功率÷电机功率输入转数×速比×使用系数

2.知道扭矩和减速机输出转数及使用系数，求减速机所需配电机功率如下公式： 电机功率=扭矩÷9550×电机功率输入转数÷速比÷使用系数

摆线针轮减速机原理：摆线针轮减速机是一种应用行星式传动原理，采用摆线针齿啮合的新颖传动装置。摆线针轮减速机全部传动装置可分为三部分：输入部分、减速部分、输出部分。在输入轴上装有一个错位180°的双偏心套，在偏心套上装有两个称为转臂的滚柱轴承，形成H机构、两个摆线轮的中心孔即为偏心套上转臂轴承的滚道，并由摆线轮与针齿轮上一组环形排列的针齿相啮合，以组成齿差为一齿的内啮合减速机构，（为了减小摩擦，在速比小的减速机中，针齿上带有针齿套）。 当输入轴带着偏心套转动一周时，由于摆线轮上齿廓曲线的特点及其受针齿轮上针齿限制之故，摆线轮的运动成为既有公转又有自转的平面运动，在输入轴正转周时，偏心套亦转动一周，摆线轮于相反方向转过一个齿从而得到减速，再借助W输出机构，将摆线轮的低速自转运动通过销轴，传递给输出轴，从而获得较低的输出转速。
