变压器直流电阻测试标准

/

变压器直流电阻测试原理

直流电阻的测量，是检查绕组焊接质量和绕组有匝间短路;分接开关位置是否良好及其实际位置与指示是否相符;引出线有无断裂、松动;并股线并绕的绕组有无断股等。

直流电阻的测量是变压器在大修、预试和改变分接开关位置后必不可少的试验项目，也是故障后的重要检查项目。

因此，该项试验必须精心操作，尽量减少测量误差。规程规定，160kVA以上的变压器，相间电阻差别一般不大于三相平均值的2%，线间电阻差别一般不大于三相平均值的1%;160kVA及以下的变压器，相间电阻差别一般不大于三相平均值的4%，线间电阻差别一般不大于三相平均值的2%;测得的相间差比以前相应部位测得的相间差比较其变化也不应大于2%。

当直流电阻测得的阻值超标时：

①要首考虑有无测量误差(如外引线是否有连接，试验引线是否过长或太细，接触是否良好、电桥内电池电压足不足等)。

②直流电阻阻值受温度影响较大，所以必须换算至同一温度(一般以20℃为准，R20=(T+20)/(T+t),T铜=235)进行对比、且一般以上层油温为依据。

③目前使用的三相配电变压器，高压绕组采用Y形接线，阻值超标时，也可按下列公式[RA=(RAB+RAC-RBC)/2,RB=(RAB+RBC-RAC)/2,RC(RBC+RAC-RAB)/2],以便找出缺陷相。

④分接开关接触不良，造成阻值偏高较为普遍，如开关不清洁电镀脱落、弹簧压力不足，受力不均、以及过电压时触点有积碳等，都将会造成阻值偏高。这时，应将分接开关盖打开，往返转动几次，一般可消除。 /

经以上检查处理后仍超标时，说明内部故障，很有可能是绕组与引线虚焊、脱焊、断线等，或层间短路，或绕组烧毁。现场无法处理，需送检修房进行吊芯大修。

变压器绕组直流电阻测试是变压器出厂及预防性试验的主要项目之一，通过该项试验可以：

变压器直流电阻测试方法

Prepared on 22 November 2020

变压器直流电阻测试方法

变压器的预防性试验项目很多。主要包括常规的绝缘特性试验，油中溶解气体色谱分析，以及绕组直流电阻测量等。在《电力设备预防性试验规程》中测量绕组直流电阻这一项目仅次于色谱分析排在第二位，可见其重要性，多年来的实践证明，测量变压器绕组的直流电阻能有效检查绕组焊接质量，分接开关接触是否良好，引出线及绕组有无折断、关联支路是否正确、层间有无短路等缺陷。正常的变压器三相直流电阻基本平衡，差值最大不超过三项平均值的2%或4%。然而在实际测试过程中经常会遇到一些特殊情况，这些情况综合来看无非就是两大方面，一是不平衡，二是测不准。华天电力从原理出发给出这些特殊情况的分析及处理方法。

1．概述

测量直流电阻无非两种方法：一是电压降法，二是电桥法。对一般导体而言两种方法均可快速测量出数据，但是，由于变压器绕组的引线结构各不相同；导线质量、连接情况、分接位臵等诸多因素的影响，再加上绕组本身还是一个大的电感，所以实际测量中会出现许多特殊情况，下面就两大方面具体分析：

2.变压器绕组直流电阻不平衡率超标的原因分析防止措施：

原因之一：引线电阻的差异

中小型变压器的引线结构示意图如附图所示。

由附图可见，各线绕组的引线长短不同，因此各项绕组直流电阻值就不同；有可能导致其不平衡率超标。

防止措施：

为消除引线差异的影响采取下列措施：

(1)在保证机械强度和电气绝缘距离的情况下，尽量增大附压套管间的距离，使a、c相的引线短，因而引线电阻减小。这样可以使三项引线电阻尽量接近。

(2)适当增加a、c相首尾引线铜排（铝排）的厚度或宽度。如能保证各相的引线长度和截面之比近似相等，则三相电阻值也近似相等。

(3)适当减小b相极引线的截面。在保证引线允许截流量的条件下，适当减小b相引线截面使三相引线电阻近似相等，这也是一种可行的办法。

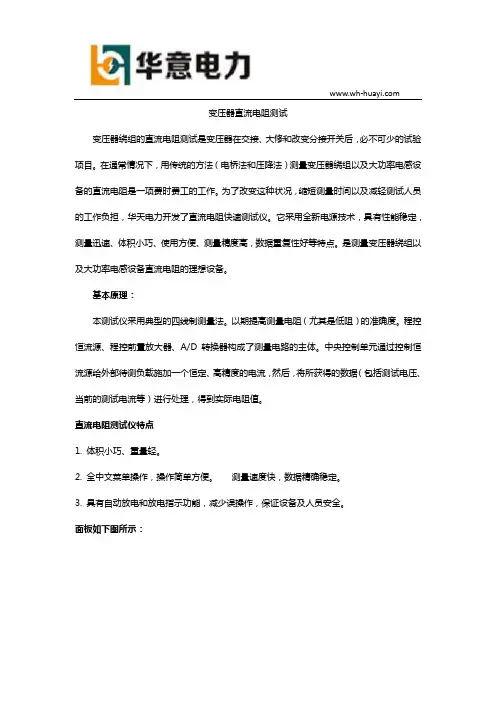

变压器直流电阻测试

变压器绕组的直流电阻测试是变压器在交接、大修和改变分接开关后，必不可少的试验项目。在通常情况下，用传统的方法（电桥法和压降法）测量变压器绕组以及大功率电感设备的直流电阻是一项费时费工的工作。为了改变这种状况，缩短测量时间以及减轻测试人员的工作负担，华天电力开发了直流电阻快速测试仪。它采用全新电源技术，具有性能稳定，测量迅速、体积小巧、使用方便、测量精度高，数据重复性好等特点。是测量变压器绕组以及大功率电感设备直流电阻的理想设备。

基本原理：

本测试仪采用典型的四线制测量法。以期提高测量电阻（尤其是低阻）的准确度。程控恒流源、程控前置放大器、A/D转换器构成了测量电路的主体。中央控制单元通过控制恒流源给外部待测负载施加一个恒定、高精度的电流，然后，将所获得的数据（包括测试电压、当前的测试电流等）进行处理，得到实际电阻值。

直流电阻测试仪特点

1. 体积小巧、重量轻。

2. 全中文菜单操作，操作简单方便。  测量速度快，数据精确稳定。

3. 具有自动放电和放电指示功能，减少误操作，保证设备及人员安全。

面板如下图所示：

直阻仪的面板布局如上图所示，包括打印机、液晶显示器、键盘、电源插座和电源开关以及接线端子、接地端子。

测试中应注意的问题

1. 开机预热: 仪器开机,测试前必须预热几分钟以上, 以等待仪器内部

线路电参数稳定后再进行测试。

2. 零点及清零: 当使用20mΩ和200mΩ两量程时,应先清零再进行测 试,而在其它量程一般不必清零。

华天电力始终坚持"精心打造精品、优质回报客户"的宗旨， 并严格执行《售后服务承诺》，我们深信优质、系统、 全面、快捷的服务是事业发展的基础。建立完善的销售服务机制，将销售服务工作纳入企业管理范畴，坚持常抓不懈。

经过多年的不断探索和进取，我们形成了"以客户为核心、以质量为企业的第一生命"的服务理念，制定了"规范管理制度 、严格过程控制、保证产品质量、达到顾客满意"的质量方针，坚持"用户第一"的原则，构建良好的销售服务体系，为客 户提供优质的售前、售中及售后服务!

详细讲解变压器绕组直流电阻测试的三种方法

详细讲解变压器绕组直流电阻测试的三种方法，变压器绕组的直流电阻是变压器在交接、大修和改变分接开关后必不可少的试验项目。测量直流电阻的目的是：

1 .检查绕组接头的焊接质量有无匝间短路;

2 .电压分接开关各个位置是否良好以及分接开关实际位置与指示位置是否相符;

3 .引出线有无断裂;

4.多股导线并饶的绕组是否有断股等情况。

下面为大家介绍三种测量变压器绕组直流电阻测试仪的方法，方便广大进行变压器直流电阻测试的朋友更好的进行该项试验。

一、电流电压表法

电流电压表法又称电压降法。电压降法的测量原理是在被测绕组中通以直流电流，因而在绕组的电阻上产生电压降，测量出通过绕组的电流及绕组上的电压降，根据欧姆定律，即可算出绕组的直流电阻，测量接线如图1所示。图1：电流电压表法测量直流电阻原理图a——测量大电阻;b——测量小电阻

测量时，应先接通电流回路，待测量回路的电流稳定后再合开关52,接入电压表。

当测量结束，切断电源之前，应先断S2,后断S1,以免感应电动势损坏电压表，测量用仪表准确度应不低于0.5级，电流表应选用内阻小的电压表应尽量选内阻大的4位高精度数字万用表。当试验采用恒流源，数字式万用表内阻又很大时，一般来讲，都可使用图1(b)的接线测量。根据欧姆定律，由下式可计算出被测电阻的直流电阻。

Rx=U/I

式中，Rx——被测电阻(Q);

U——被测电阻两端电压降(V);

I——通过被测电阻的电流(A)。 电流表的导线应有足够的截面，并应尽量地短，且接触良好，以减小引线和接触电阻带来的测量误差，当测量电感量大的电阻时，要有足够的充电时间。

二、平衡电桥法

应用电桥平衡的原理来测量绕组直流电阻的方法称为电桥法。常用的直流电桥有单臂电桥及双臂电桥两种。

1、单臂电桥

单臂电桥测量原理接线如图2所示，当R1上的电压降等于R3上的电压降时，则A、B两点间没有电位差，即检流计中没有电流，此时It流经R1和R2,12流经R3和R4，电桥达到平衡。
