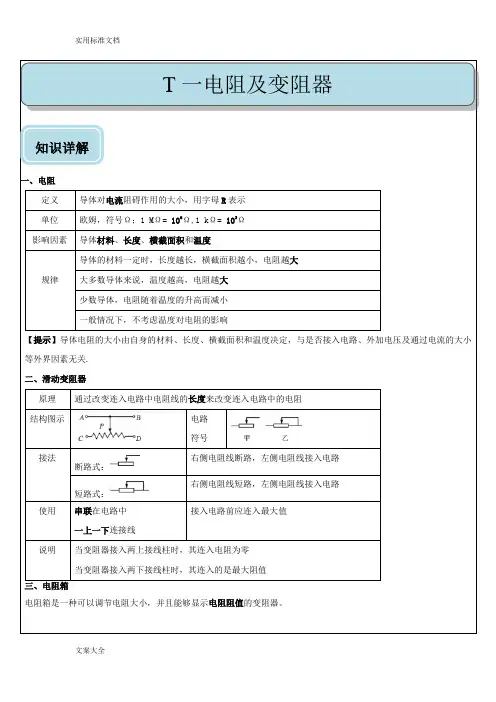

一、电阻

定义 导体对电流阻碍作用的大小，用字母R表示

单位 欧姆，符号Ω；1 MΩ= 106Ω,1 kΩ= 103Ω

影响因素 导体材料、长度、横截面积和温度

规律 导体的材料一定时，长度越长，横截面积越小，电阻越大

大多数导体来说，温度越高，电阻越大

少数导体，电阻随着温度的升高而减小

一般情况下，不考虑温度对电阻的影响

【提示】导体电阻的大小由自身的材料、长度、横截面积和温度决定，与是否接入电路、外加电压及通过电流的大小等外界因素无关.

二、滑动变阻器

原理 通过改变连入电路中电阻线的长度来改变连入电路中的电阻

结构图示

电路

符号

接法

断路式： 右侧电阻线断路，左侧电阻线接入电路

短路式： 右侧电阻线短路，左侧电阻线接入电路

使用 串联在电路中

一上一下连接线 接入电路前应连入最大值

说明 当变阻器接入两上接线柱时，其连入电阻为零

当变阻器接入两下接线柱时，其连入的是最大阻值

三、电阻箱

电阻箱是一种可以调节电阻大小，并且能够显示电阻阻值的变阻器。

知识详解 T一电阻及变阻器 实用标准文档

文案大全

1、通常情况下，关于一段粗细均匀的镍铬合金丝的电阻，下列说法中正确的是( )

A．合金丝的电阻跟该合金丝的长度有关

B．合金丝的电阻跟该合金丝的横截面积无关

C．合金丝两端的电压越大，合金丝的电阻越小

D．通过合金丝的电流越小，合金丝的电阻越大

2、下列有关电阻的说法正确的是( )

A．导体的电阻越大，表明导体的导电能力越强

B．导体的电阻与导体两端的电压成正比

C．导体中的电流为零时电阻也为零

D．导体的电阻是导体本身的一种性质，与导体的材料、长度和横截面积等因素有关

3、一根长1 m的导线，电阻为R，先把它剪去一半，再将剩下的一半拉长到1 m，此时它的电阻( )

A．大于R B．等于R

C．小于R D．因条件不足，无法判断其变化

第2节 电流和电路

一、选择题

1.下列说法错误的是（ ）

A．电荷的定向移动形成电流

B．串联电路中电流处处相等

C．灯泡亮度由灯泡的实际功率决定 D．导体的电阻跟导体两端电压成正比

2.汽车装有安全带未系提示系统，当乘客坐在副驾驶座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起，蜂鸣器工作；若系上安全带，则开关S2闭合，指示灯熄灭，蜂鸣器不工作。图设计的电路图正确的是（ ）

A． B．

C． D．

3.现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了如图所示的控制人行横道红、绿灯的电路图，你认为可行的是（ ）

4.某品牌的微型电脑吸尘器有两个开关，开关S1控制照明灯L和电动机M，开关S2只控制吸尘电动机M．如图所示的电路中符合要求的是（ ）

S1 S2 S1 S2

红灯 绿灯 红灯

绿灯 红灯 绿灯 S1 S2

A B

C D S2 S1 红灯 绿灯

A B C D M S2

S1 L M

S1 S2

L M

S2 S1

L M S2

S1 L

二、填空题

5.电荷的_____形成电流，我们把_____ 定向移动的方向规定为电流的方向．则电流方 向与____定向移动的方向相反．在电源外部，电流的方向是从电源_____流向电源____的．

6. 电路中有持续电流的条件：(1)电路中有_____；(2)电路是_____.

7.用导线把____、_____、____连接起来就组成了电路．只有电路_____时，电路中才有电流.

8.如图所示是国产某品牌的电动混合动力汽车，给汽车蓄电池充电时，蓄电池相当于____(选填“用电器”或“电源”)；刚擦完车玻璃的干毛巾很容易吸附灰尘，但与毛皮摩擦过的橡胶相互排斥，这说明干毛巾带_____电．

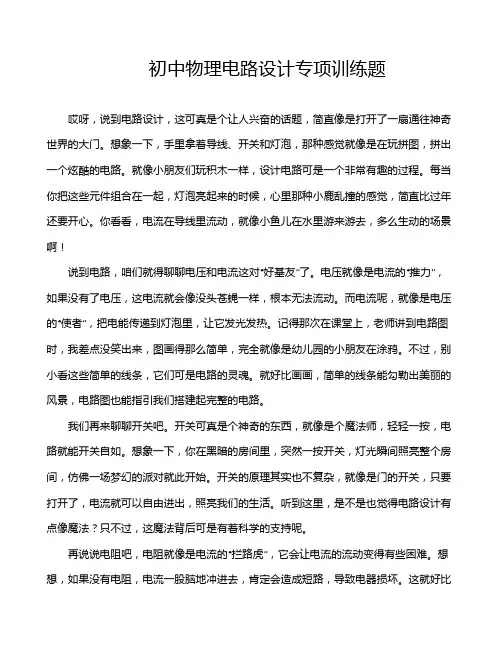

初中物理电路设计专项训练题
