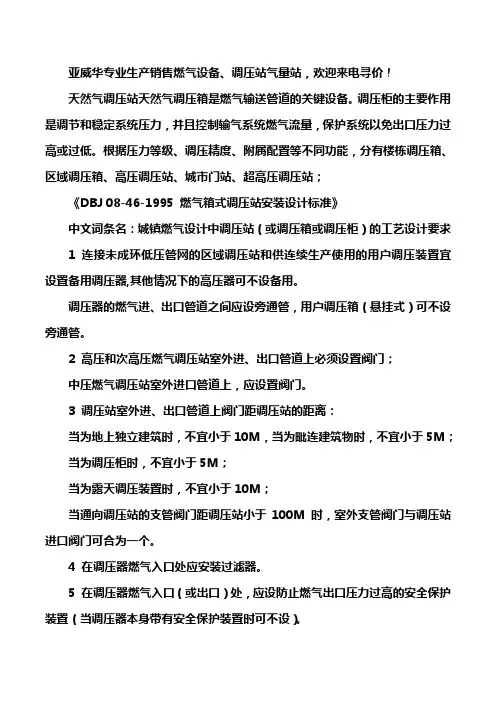

亚威华专业生产销售燃气设备、调压站气量站，欢迎来电寻价！
天然气调压站天然气调压箱是燃气输送管道的关键设备。调压柜的主要作用是调节和稳定系统压力，并且控制输气系统燃气流量，保护系统以免出口压力过高或过低。根据压力等级、调压精度、附属配置等不同功能，分有楼栋调压箱、区域调压箱、高压调压站、城市门站、超高压调压站；
《DBJ 08-46-1995 燃气箱式调压站安装设计标准》
中文词条名：城镇燃气设计中调压站（或调压箱或调压柜）的工艺设计要求
1 连接未成环低压管网的区域调压站和供连续生产使用的用户调压装置宜设置备用调压器,其他情况下的高压器可不设备用。
调压器的燃气进、出口管道之间应设旁通管，用户调压箱（悬挂式）可不设旁通管。
2 高压和次高压燃气调压站室外进、出口管道上必须设置阀门；
中压燃气调压站室外进口管道上，应设置阀门。
3 调压站室外进、出口管道上阀门距调压站的距离：
当为地上独立建筑时，不宜小于10M，当为毗连建筑物时，不宜小于5M；
当为调压柜时，不宜小于5M；
当为露天调压装置时，不宜小于10M；
当通向调压站的支管阀门距调压站小于100M 时，室外支管阀门与调压站进口阀门可合为一个。
4 在调压器燃气入口处应安装过滤器。
5 在调压器燃气入口（或出口）处，应设防止燃气出口压力过高的安全保护装置（当调压器本身带有安全保护装置时可不设）。 6 调压器的安全保护装置宜选用人工复位型。安全保护（放散或切断）装置必须设定启动压力值并具有足够的能力。启动压力应根据工艺要求确定，当工艺无特殊要求时应符合下列要求：
1）当调压器出口为低压时，启动压力应使与低压管道直接相连的燃气用具处于安全工作压力以内。
2）当调压器出口压力小于0.08MPA 时，启动压力不应超过出口工作压力上限的50%；
3）当调压器出口压力等于或大于0.08MPA，但不大于0.4MPA 时，启动压力不应超过出口工作压力上限0.4MPA；
编号：ED-04
天然气站房管理制度 部门：工程部
1、天然气站与热工作业点之间的距离不得小于30米。
2、天然气管道应采用无缝钢管并有可靠接地，设备及管道应经常作漏气检查并定期作水压和气密试验，若因冰冻堵塞，只允许用热水或蒸汽解冻，禁止用火烘烤。
3房等禁火区内不得装设电话等能产生火花的电器或仪表，照明及电气线路应选用防爆器材，开关安装在室外，值班室与乙炔库房之间的玻璃应保持密闭。
4、天然气管道应按规定使用银白色，并有表示介质流动方向的白色或黄色箭头，具体按《中远船务一目了然工程标准管理手册》执行。
5设备、管道须设防静电积聚的放电装置，电阻应小于10欧姆。
6站内严禁堆放油脂及其它无关物品，操作人员所用工具、工作服、手套等用品及与氧气接触的设备、管道、阀门等严禁沾染油脂。
7压力表、安全阀、回火防止器必须保持灵敏、完好、有效，安全阀、压力表应定期校验。
8天然气设备、容器及管道进行检修时，在动火修理前，应作充氮吹扫，氮气纯度应大于98%，吹扫口乙炔、天然气含量低于0.5%、空气中乙炔、天然气含量低于0.2%时方能动火。乙炔、天然气站房内原则上不允许动火维修，如确需动火必须根据规定进行特殊审批，其它管道动火修理按规定进行动火申请，专人监护并采取有效的防火防爆措施，加强通风。
9天然气站房内要保持良好通风，在站房外必须有明显的禁火、禁止使用手机、禁止使用高频的警告标志，严禁带入火种。站房内操作人员不得穿带铁钉鞋入站。
10非站房工作人员未经有关部门许可，不得入内。
11因工作需要进入站房的人员必须出具相关证件（专业检查标志、工作证）进入。
12检修人员须经值班人员许可后，方可进入站房工作。
13除站房内工作人员外，任何人进入重点站房，一律要进行出入登记。

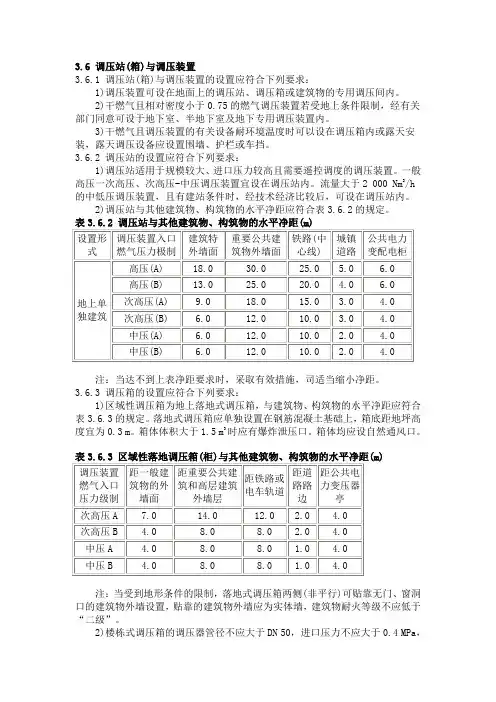

3.6 调压站(箱)与调压装置
3.6.1 调压站(箱)与调压装置的设置应符合下列要求：
1)调压装置可设在地面上的调压站、调压箱或建筑物的专用调压间内。
2)干燃气且相对密度小于0.75的燃气调压装置若受地上条件限制，经有关部门同意可设于地下室、半地下室及地下专用调压装置内。
3)干燃气且调压装置的有关设备耐环境温度时可以设在调压箱内或露天安装，露天调压设备应设置围墙、护栏或车挡。
3.6.2 调压站的设置应符合下列要求：
1)调压站适用于规模较大、进口压力较高且需要遥控调度的调压装置。一般高压一次高压、次高压-中压调压装置宜设在调压站内。流量大于2 000 Nm3/h的中低压调压装置，且有建站条件时，经技术经济比较后，可设在调压站内。
2)调压站与其他建筑物、构筑物的水平净距应符合表3.6.2的规定。
表3.6.2 调压站与其他建筑物、构筑物的水平净距(m)
设置形式 调压装置入口燃气压力极制 建筑特外墙面 重要公共建筑物外墙面 铁路(中心线) 城镇道路 公共电力变配电柜
地上单独建筑 高压(A) 18.0 30.0 25.0 5.0 6.0
高压(B) 13.0 25.0 20.0 4.0 6.0
次高压(A) 9.0 18.0 15.0 3.0 4.0
次高压(B) 6.0 12.0 10.0 3.0 4.0
中压(A) 6.0 12.0 10.0 2.0
4.0
中压(B) 6.0 12.0 10.0 2.0 4.0
注：当达不到上表净距要求时，采取有效措施，司适当缩小净距。
3.6.3 调压箱的设置应符合下列要求：
1)区域性调压箱为地上落地式调压箱，与建筑物、构筑物的水平净距应符合表3.6.3的规定。落地式调压箱应单独设置在钢筋混凝土基础上，箱底距地坪高度宜为0.3 m。箱体体积大于1.5 m3时应有爆炸泄压口。箱体均应设自然通风口。
表3.6.3 区域性落地调压箱(柜)与其他建筑物、构筑物的水平净距(m)
第1篇
一、项目背景
随着城市化进程的加快，燃气作为一种清洁、高效的能源，在居民生活、工业生产和商业服务等领域得到了广泛应用。燃气调压站作为燃气输配系统的重要组成部分，其设计合理与否直接关系到燃气系统的安全、稳定运行。本文针对某工程燃气调压站的设计，提出一套科学、合理的燃气调压方案。
二、工程概况
1. 工程名称：某市燃气调压站
2. 工程地点：某市某区
3. 燃气种类：天然气
4. 燃气压力：高压A燃气，设计压力为2.5MPa
5. 设计流量：Qmax=5000Nm³/h
6. 服务对象：居民生活、商业服务、工业生产等
三、设计原则
1. 安全可靠：确保燃气系统运行安全，防止燃气泄漏、火灾、爆炸等事故发生。
2. 经济合理：在满足安全、可靠的前提下，优化设计方案，降低工程造价。
3. 节能环保：采用节能、环保的技术和设备，降低能耗，减少污染。
4. 操作方便：便于操作维护，提高工作效率。
5. 满足需求：满足不同用户的需求，实现燃气资源的合理分配。
四、设计内容
1. 燃气调压站布置
根据工程概况，燃气调压站采用地上式布置，占地面积约1000平方米。站内主要设施包括：燃气入口、调压器、过滤器、安全阀、压力表、放空阀、排污阀、储气柜等。
2. 燃气调压系统设计 （1）燃气入口
燃气入口采用DN300的钢管，从市政燃气管道引入，管道应采用防腐处理，入口处设置安全阀，用于防止超压。
（2）调压器
调压器选用高压A燃气调压器，其设计压力为2.5MPa，出口压力为0.8MPa。调压器应选用质量可靠、性能稳定的产品，并具备过载保护、自动复位功能。
（3）过滤器
过滤器选用不锈钢滤网，用于过滤燃气中的杂质，保证燃气质量。过滤器应设置在调压器前，便于定期更换。
（4）安全阀
安全阀选用弹簧式安全阀，其设定压力为1.2MPa，用于防止系统超压。安全阀应设置在调压器后，便于观察和操作。
（5）压力表
压力表选用耐高温、耐腐蚀的压力表，用于实时监测系统压力。压力表应设置在调压器前后，便于观察和记录。
