DCS基本知识培训课件

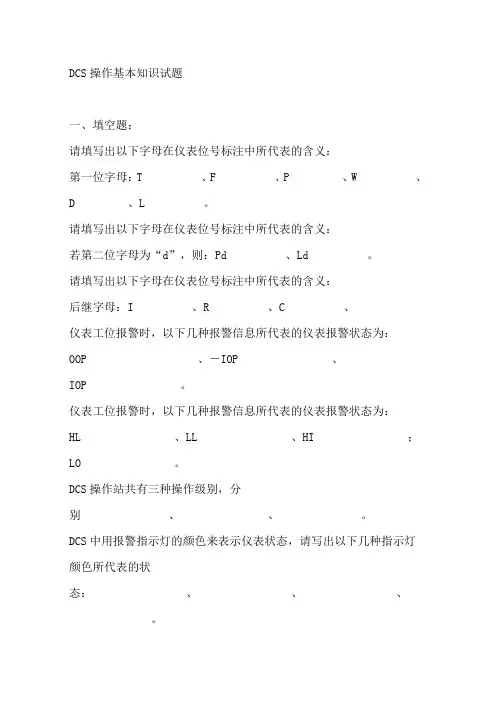

DCS操作基本知识试题

一、填空题：

请填写出以下字母在仪表位号标注中所代表的含义：

第一位字母：T 、F 、P 、W 、D 、L 。

请填写出以下字母在仪表位号标注中所代表的含义：

若第二位字母为“d”，则：Pd 、Ld 。

请填写出以下字母在仪表位号标注中所代表的含义：

后继字母：I 、R 、C 、

仪表工位报警时，以下几种报警信息所代表的仪表报警状态为：OOP 、－IOP 、IOP 。

仪表工位报警时，以下几种报警信息所代表的仪表报警状态为：HL 、LL 、HI ；LO 。

DCS操作站共有三种操作级别，分别 、 、 。

DCS中用报警指示灯的颜色来表示仪表状态，请写出以下几种指示灯颜色所代表的状态： 、 、 、

。

对于趋势组画面共有5种不同的采集周期，分别为在仪表面板图中PV表示 、SV表示 、MV表示 。

调节表的操作方式为MAN表示 ；AUT表示 ；CAS表示 。

二、选择题：

在装置流程图中，实心阀表示： （ ）

风关阀（F.O）B、风开阀（F.C）

操作某一块调节表时，输出值（MV）在调节画面上不能输出，是因为：（ ）

调节表故障

调节表操作方式投自动

调节表下带串级表操作方式没有投入串级

调节表下带手扣作器操作方式没有投入串级

BR0001代表那种操作画面：（ ）

A、总貌画面 B、趋势画面

C、流程图画面 D、点趋势画面

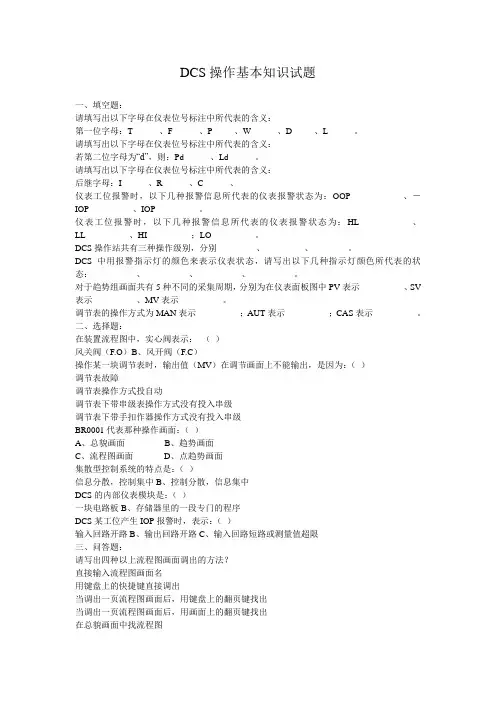

DCS操作基本知识试题

一、填空题：

请填写出以下字母在仪表位号标注中所代表的含义：

第一位字母：T 、F 、P 、W 、D 、L 。

请填写出以下字母在仪表位号标注中所代表的含义：

若第二位字母为“d”，则：Pd 、Ld 。

请填写出以下字母在仪表位号标注中所代表的含义：

后继字母：I 、R 、C 、

仪表工位报警时，以下几种报警信息所代表的仪表报警状态为：OOP 、－

IOP 、IOP 。

仪表工位报警时，以下几种报警信息所代表的仪表报警状态为：HL 、

LL 、HI ；LO 。

DCS操作站共有三种操作级别，分别 、 、 。

DCS中用报警指示灯的颜色来表示仪表状态，请写出以下几种指示灯颜色所代表的状

态： 、 、 、 。

对于趋势组画面共有5种不同的采集周期，分别为在仪表面板图中PV表示 、SV

表示 、MV表示 。

调节表的操作方式为MAN表示 ；AUT表示 ；CAS表示 。

二、选择题：

在装置流程图中，实心阀表示： （ ）

风关阀（F.O）B、风开阀（F.C）

操作某一块调节表时，输出值（MV）在调节画面上不能输出，是因为：（ ）

调节表故障

调节表操作方式投自动

调节表下带串级表操作方式没有投入串级

调节表下带手扣作器操作方式没有投入串级

BR0001代表那种操作画面：（ ）

A、总貌画面 B、趋势画面

C、流程图画面 D、点趋势画面

集散型控制系统的特点是：（ ）

信息分散，控制集中B、控制分散，信息集中

DCS的内部仪表模块是：（ ）

一块电路板B、存储器里的一段专门的程序

DCS某工位产生IOP报警时，表示：（ ）

输入回路开路B、输出回路开路C、输入回路短路或测量值超限

三、问答题：

请写出四种以上流程图画面调出的方法？

直接输入流程图画面名

用键盘上的快捷键直接调出

当调出一页流程图画面后，用键盘上的翻页键找出

当调出一页流程图画面后，用画面上的翻页键找出

在总貌画面中找流程图 注：其他调出方法都算正确

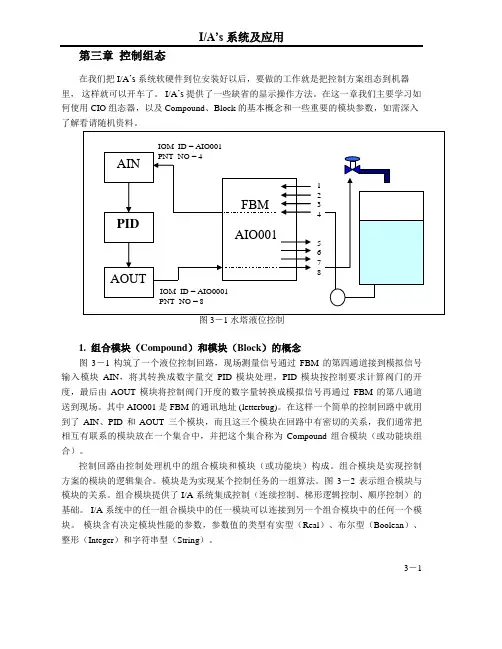

I/A’s 系统及应用

3－1 第三章 控制组态

在我们把 I/A‟s 系统软硬件到位安装好以后，要做的工作就是把控制方案组态到机器里， 这样就可以开车了。 I/A‟s 提供了一些缺省的显示操作方法。在这一章我们主要学习如何使用 CIO 组态器，以及 Compound、Block 的基本概念和一些重要的模块参数，如需深入了解看请随机资料。

图 3－1 水塔液位控制

1. 组合模块（Compound）和模块（Block）的概念

图 3－1 构筑了一个液位控制回路，现场测量信号通过 FBM 的第四通道接到模拟信号输入模块 AIN，将其转换成数字量交 PID 模块处理，PID 模块按控制要求计算阀门的开度，最后由 AOUT 模块将控制阀门开度的数字量转换成模拟信号再通过 FBM 的第八通道送到现场。其中 AIO001 是 FBM 的通讯地址 (letterbug)。在这样一个简单的控制回路中就用到了 AIN、PID 和 AOUT 三个模块，而且这三个模块在回路中有密切的关系，我们通常把相互有联系的模块放在一个集合中，并把这个集合称为 Compound 组合模块（或功能块组合）。

控制回路由控制处理机中的组合模块和模块（或功能块）构成。组合模块是实现控制方案的模块的逻辑集合。模块是为实现某个控制任务的一组算法。图 3－2 表示组合模块与模块的关系。组合模块提供了 I/A 系统集成控制（连续控制、梯形逻辑控制、顺序控制）的基础。 I/A 系统中的任一组合模块中的任一模块可以连接到另一个组合模块中的任何一个模块。 模块含有决定模块性能的参数，参数值的类型有实型（Real）、布尔型（Boolean）、整形（Integer）和字符串型（String）。

IOM_ID = AIO001

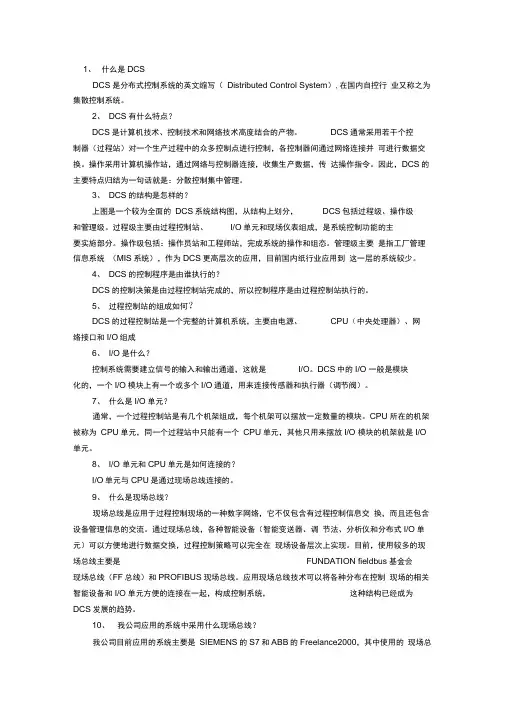

1、 什么是DCS

DCS是分布式控制系统的英文缩写（ Distributed Control System）,在国内自控行 业又称之为集散控制系统。

2、 DCS有什么特点？

DCS是计算机技术、控制技术和网络技术高度结合的产物。 DCS通常采用若干个控

制器（过程站）对一个生产过程中的众多控制点进行控制，各控制器间通过网络连接并 可进行数据交换。操作采用计算机操作站，通过网络与控制器连接，收集生产数据，传 达操作指令。因此，DCS的主要特点归结为一句话就是：分散控制集中管理。

3、 DCS的结构是怎样的？

上图是一个较为全面的 DCS系统结构图，从结构上划分， DCS包括过程级、操作级

和管理级。过程级主要由过程控制站、 I/O单元和现场仪表组成，是系统控制功能的主

要实施部分。操作级包括：操作员站和工程师站，完成系统的操作和组态。管理级主要 是指工厂管理信息系统 （MIS系统），作为DCS更高层次的应用，目前国内纸行业应用到 这一层的系统较少。

4、 DCS的控制程序是由谁执行的？

DCS的控制决策是由过程控制站完成的，所以控制程序是由过程控制站执行的。

5、 过程控制站的组成如何？

DCS的过程控制站是一个完整的计算机系统，主要由电源、 CPU（中央处理器）、网

络接口和I/O组成

6、 I/O是什么？

控制系统需要建立信号的输入和输出通道，这就是 I/O。DCS中的I/O 一般是模块

化的，一个I/O模块上有一个或多个I/O通道，用来连接传感器和执行器（调节阀）。

7、 什么是I/O单元？

通常，一个过程控制站是有几个机架组成，每个机架可以摆放一定数量的模块。CPU 所在的机架被称为 CPU单元，同一个过程站中只能有一个 CPU单元，其他只用来摆放I/O 模块的机架就是I/O单元。

8、 I/O 单元和CPU单元是如何连接的？

I/O单元与CPU是通过现场总线连接的。

9、 什么是现场总线？
