LED封装形式完整版

LED（Light-Emitting Diode）是一种发光二极管，具有高效率、高亮度、寿命长等优点，已广泛应用于照明、显示和通信等领域。LED的封装形式即为将LED芯片与外部封装材料结合在一起，保护芯片并提供灯光发射的外部结构。下面将介绍LED封装的各种形式。

1. DIP形式（Dual Inline Package）：DIP是最常见的LED封装形式之一，它采用双排引线，能够方便地插入电路板的孔中固定。DIP封装的LED结构简单，便于制造，但其灯珠直径较大，光斑分布不均匀，适用于一般照明和显示应用。

2. SMD形式（Surface Mount Device）：SMD是当前LED封装的主流形式之一，它通过焊接方式固定在电路板的表面。SMD LED封装采用无引线结构，可实现高密度、高可靠性的贴装。常见的SMD封装有3528和5050两种类型，其中数字代表了封装的尺寸，例如3528表示LED芯片的尺寸为3.5mm×2.8mm。SMD LED封装具有体积小、灯珠分布均匀、光效高等特点，广泛应用于显示屏、指示灯和装饰照明等领域。

3. CSP形式（Chip Scale Package）：CSP是一种新兴的LED封装形式，与传统的封装方式相比，CSP封装将LED芯片尺寸缩小到与芯片本身相当的尺寸，实现了更高的亮度和更小的体积。CSP封装无需借助附加基板，直接将芯片直接固定在PCB上，可以进一步提高LED显示屏的分辨率和亮度，广泛应用于高清晰度显示屏和汽车照明等领域。

4. COB形式（Chip-on-Board）：COB是一种将多个LED芯片直接粘接在一起，并用导热胶固定在陶瓷基板上的封装形式。COB封装具有高集成度、高亮度和均匀的光斑分布等特点，可实现超高亮度的照明效果。COB封装还可以通过将多颗LED芯片组成一个模块，实现多种颜色和灯光效果的组合，广泛应用于舞台灯光和户外照明等领域。

除了上述介绍的常见封装形式外，还有一些专用的封装形式，如背光源封装、灯泡封装等。背光源封装是将多颗LED芯片封装在透明或扩散介质中，用于LCD显示屏的背光照明；灯泡封装是将LED芯片封装在灯泡外壳中，具有与传统白炽灯泡类似的外观，可替代传统照明产品。

总之，LED封装形式多种多样，每种封装形式都有其适用的应用场景。随着LED技术的不断发展，LED封装形式也在不断创新和改进，以满足不同领域的需求。

合集下载

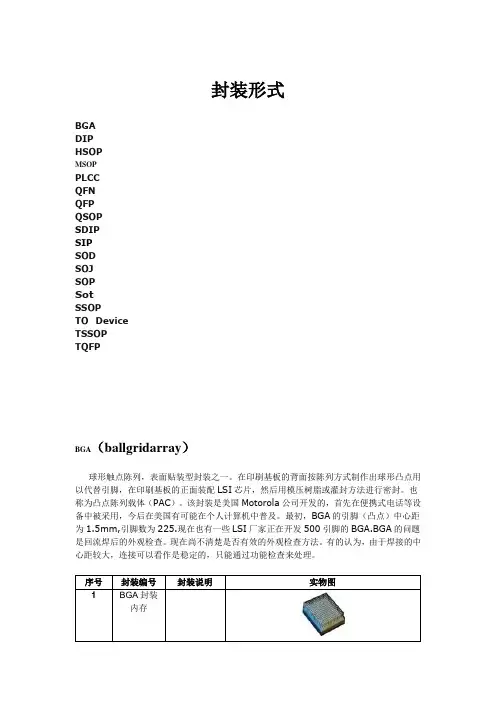

(完整版)电子元件封装形式大全

(完整版)电子元件封装形式大全

封装形式

BGA

DIP

HSOP

MSOP

PLCC

QFN

QFP

QSOP

SDIP

SIP

SOD

SOJ

SOP

Sot

SSOP

TO - Device

TSSOP

TQFP

BGA（ballgridarray）

球形触点陈列，表面贴装型封装之一。在印刷基板的背面按陈列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI芯片，然后用模压树脂或灌封方法进行密封。也称为凸点陈列载体（PAC）。该封装是美国Motorola公司开发的，首先在便携式电话等设备中被采用，今后在美国有可能在个人计算机中普及。最初，BGA的引脚（凸点）中心距为1.5mm,引脚数为225.现在也有一些LSI厂家正在开发500引脚的BGA.BGA的问题是回流焊后的外观检查。现在尚不清楚是否有效的外观检查方法。有的认为，由于焊接的中心距较大，连接可以看作是稳定的，只能通过功能检查来处理。

序号 封装编号 封装说明 实物图

1 BGA封装内存

2

CCGA

3 CPGA CerAMIc Pin

Grid

4 PBGA 1.5mm pitch

5 SBGA Thermally

Enhanced

6 WLP-CSP Chip Scale

Package

DIP（duALIn-linepackage） 返回

双列直插式封装。插装型封装之一，引脚从封装两侧引出，封装材料有塑料和陶瓷两种。DIP是最普及的插装型封装，应用范围包括标准逻辑IC,存贮器LSI,微机电路等。引脚中心距2.54mm,引脚数从6到64.封装宽度通常为15.2mm.有的把宽度为7.52mm和10.16mm的封装分别称为skinnyDIP和slimDIP（窄体型DIP）。但多数情况下并不加区分，只简单地统称为DIP.另外，用低熔点玻璃密封的陶瓷DIP也称为cerdip。

序号 封装编号 封装说明 实物图

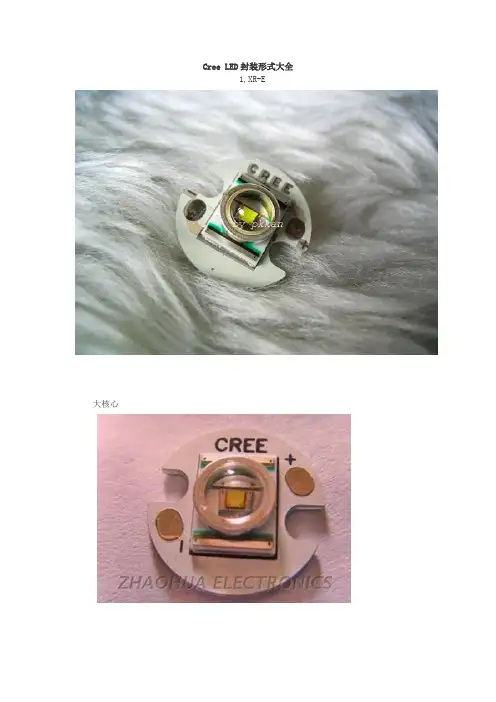

Cree LED封装形式大全
