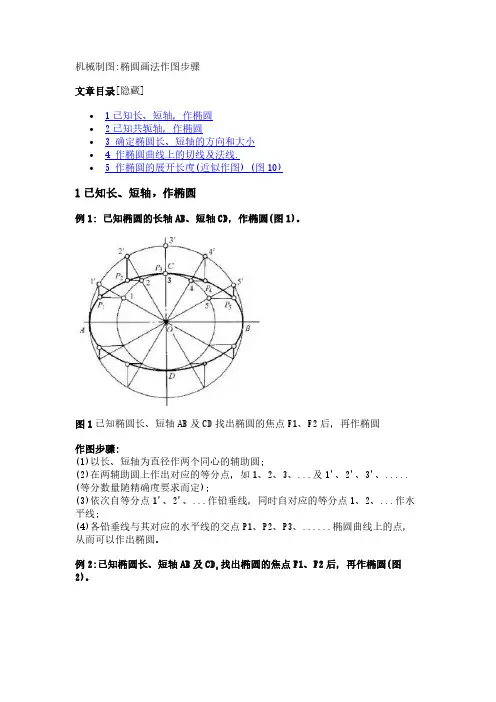

机械制图:椭圆画法作图步骤文章目录[隐藏]∙1已知长、短轴，作椭圆∙2已知共轭轴，作椭圆∙3确定椭圆长、短轴的方向和大小∙4作椭圆曲线上的切线及法线.∙5作椭圆的展开长度(近似作图)(图10)1已知长、短轴，作椭圆例1:己知椭圆的长轴AB、短轴CD，作椭圆(图1)。
图1已知椭圆长、短轴AB及CD找出椭圆的焦点F1、F2后，再作椭圆作图步骤:(1)以长、短轴为直径作两个同心的辅助圆;(2)在两辅助圆上作出对应的等分点，如1、2、3、...及1'、2'、3'、..... (等分数量随精确度要求而定);(3)依次自等分点1'、2'、...作铅垂线，同时自对应的等分点1、2、...作水平线;(4)各铅垂线与其对应的水平线的交点P1、P2、P3、......椭圆曲线上的点，从而可以作出椭圆。
例2:已知椭圆长、短轴AB及CD,找出椭圆的焦点F1、F2后，再作椭圆(图2)。
图2已知椭圆长、短轴AB及CD找出椭圆的焦点F1、F2后，再作椭圆作图步骤:(1)以短轴端点D为圆心,R=1/2AB为半径作辅助圆与AB交于F、F。
(即焦点);(2)将OF1、OF2分为相应的若干分段，如F11、12、23、...及F21'、1'2'、2'3'、....(靠近F1、F2处分段宜较密);(3)以F1为圆心，依次以A1、A2.....为半径作弧;以F2为圆心，依次以B1、B2、....为半径作弧;(4)两对应弧的交点P1、P2、P3、...即为椭圆曲线上的点，从而可以作出椭圆。
例3:己知椭圆的长、短轴AB、CD，用四心扁圆的方法作椭圆(近似作图)(图3)。
图3己知椭圆的长、短轴AB、CD，用四心扁圆的方法作椭圆近似作图作图步骤:(1)在短轴CD线上取0K=0A，得点K;(2)连接A、C，在AC线上取CK'=CK，得点K';(3)作AK'的中乘线，交OA于0)，交O)D于02;(4)作O3、0。

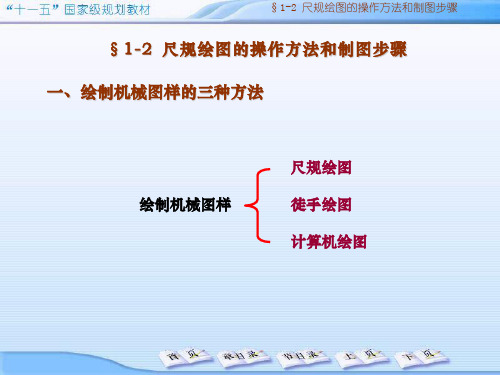

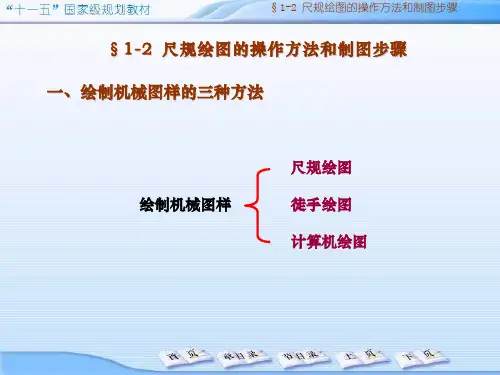

1. 仪器绘图的方法和步骤绘图前的准备工作。
绘图前应准备好绘图用的工具和仪器。
根据图形的复杂程度，确定绘图比例和图纸幅面大小。
画底图。
首先画图框线和标题栏，然后布图。
加深图线。
在加深图线前，应检查和校核图形是否有画错的或漏画的图线，一经发现应及时改正。
标注尺寸。
首先用HB（或B）铅笔将尺寸界线、尺寸线、箭头全部画好，然后再统一注写尺寸数字。
填写标题栏。
加粗图框线，修饰图面。
徒手图也称草图，是用目测来估计物体的形状和大小，不借助绘图工具，徒手绘制的图样。
绘制草图时应做到图形准确、线型分明、比例匀称，并应尽可能使图线光滑、整齐。
具体画线方法如图1–13和图1–14所示。
2. 徒手绘图的方法作正多边形通常都是用等分圆周的方法绘制。
绘制过程为：确定多边形的中心，以中心到多边形的角点的距离为半径绘圆，等分圆周，连接各等分点即可完成多边形的绘制。
对于三边、六边等特殊的角度，应尽量利用三角板量取角度。
斜度斜度是指一直线（或平面）对另一直线（或平面）的倾斜程度。
其大小以它们夹角的正切来表示，并将此值化为1﹕n的形式标注斜度时，需在1﹕n 前加注斜度符号“”，且符号方向与斜度方向一致。
斜度符号的高度等于字高h。
斜度的定义、画法及其标注方法如图所示。
2. 锥度锥度是指正圆锥体的底圆直径与其高度之比（对于圆锥台，则为底圆直径与顶圆直径的差与圆锥台的高度之比），并将此值化成1﹕n的形式。
标注时，需在1﹕n前加注锥度符号“”，且符号的方向应与锥度方向一致。
锥度符号的高度等于字高h。
锥度的定义、画法及其标注方法如图所示。
在绘制机械图样时，经常需要用一个已知半径的圆弧来光滑连接（即相切）两个已知线段（直线段或曲线段），称为圆弧连接。
此圆弧称为连接弧，两个切点称为连接点。
为了保证光滑的连接，必须正确地作出连接弧的圆心和两个连接点，且两个被连接的线段都要正确地画到连接点为止。
如图所示。
画连接弧时，需要用到平面几何中以下两条原理。

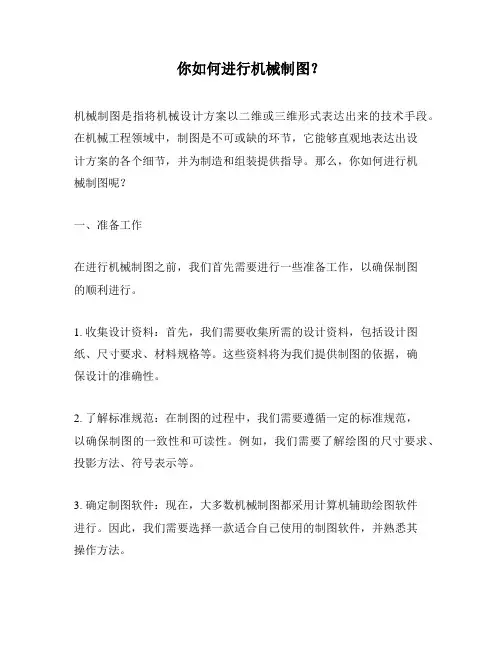

你如何进行机械制图？机械制图是指将机械设计方案以二维或三维形式表达出来的技术手段。
在机械工程领域中，制图是不可或缺的环节，它能够直观地表达出设计方案的各个细节，并为制造和组装提供指导。
那么，你如何进行机械制图呢？一、准备工作在进行机械制图之前，我们首先需要进行一些准备工作，以确保制图的顺利进行。
1. 收集设计资料：首先，我们需要收集所需的设计资料，包括设计图纸、尺寸要求、材料规格等。
这些资料将为我们提供制图的依据，确保设计的准确性。
2. 了解标准规范：在制图的过程中，我们需要遵循一定的标准规范，以确保制图的一致性和可读性。
例如，我们需要了解绘图的尺寸要求、投影方法、符号表示等。
3. 确定制图软件：现在，大多数机械制图都采用计算机辅助绘图软件进行。
因此，我们需要选择一款适合自己使用的制图软件，并熟悉其操作方法。
二、制图过程在进行机械制图时，我们需要按照一定的步骤进行，以确保图纸的准确性和可读性。
1. 绘制基础图形：首先，我们需要根据设计要求，绘制出基础图形，如直线、圆、弧等。
这些基础图形将为后续的绘制提供基础。
2. 添加细节：在绘制基础图形之后，我们需要添加一些细节，以表达出设计方案的各个细节。
这包括尺寸标注、符号表示、剖视图等。
3. 绘制剖视图：在需要展示零件内部结构时，我们需要根据设计要求，绘制剖视图。
剖视图能够清晰地展示零件内部的构造，便于制造和组装。
4. 标注图纸：最后，我们需要对图纸进行标注，包括标注尺寸、材料规格、公差要求等。
这些标注将为制造和组装提供指导。
三、注意事项在进行机械制图时，我们需要注意一些事项，以确保图纸的准确性和可读性。
1. 尺寸的准确性：在绘制图纸时，我们需要确保尺寸的准确性，以避免因尺寸误差导致的制造和组装问题。
2. 符号的规范性：在使用符号表示时，我们需要遵循一定的规范，以确保符号的一致性和可读性。
例如，我们需要使用标准的符号表示螺纹、孔等。
3. 图纸的排版：在绘制图纸时，我们需要合理地进行图纸的排版，以使图纸整洁、清晰。

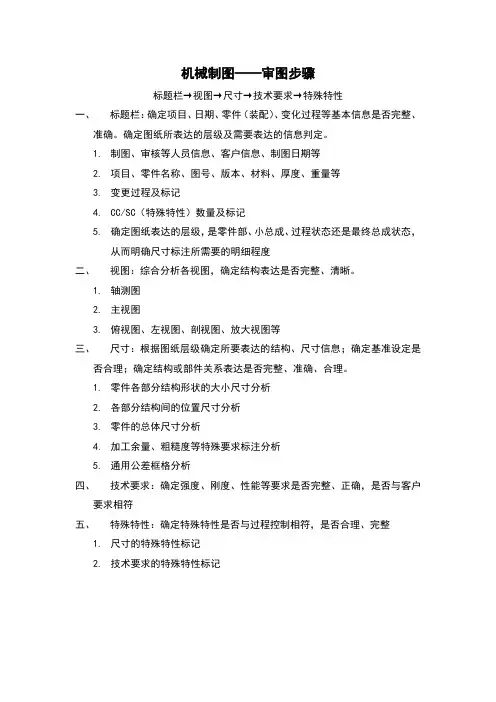

机械制图——审图步骤
标题栏→视图→尺寸→技术要求→特殊特性
一、标题栏：确定项目、日期、零件（装配）、变化过程等基本信息是否完整、
准确。
确定图纸所表达的层级及需要表达的信息判定。
1.制图、审核等人员信息、客户信息、制图日期等
2.项目、零件名称、图号、版本、材料、厚度、重量等
3.变更过程及标记
/SC（特殊特性）数量及标记
5.确定图纸表达的层级，是零件部、小总成、过程状态还是最终总成状态，
从而明确尺寸标注所需要的明细程度
二、视图：综合分析各视图，确定结构表达是否完整、清晰。
1.轴测图
2.主视图
3.俯视图、左视图、剖视图、放大视图等
三、尺寸：根据图纸层级确定所要表达的结构、尺寸信息；确定基准设定是
否合理；确定结构或部件关系表达是否完整、准确、合理。
1.零件各部分结构形状的大小尺寸分析
2.各部分结构间的位置尺寸分析
3.零件的总体尺寸分析
4.加工余量、粗糙度等特殊要求标注分析
5.通用公差框格分析
四、技术要求：确定强度、刚度、性能等要求是否完整、正确，是否与客户
要求相符
五、特殊特性：确定特殊特性是否与过程控制相符，是否合理、完整
1.尺寸的特殊特性标记
2.技术要求的特殊特性标记
3.。
cad机械制图初学入门教程相信很多同学都在学习cad机械制图，因为机械零件比较复杂，所以学习就要有方法和步骤。
接下来就是店铺精心整理的一些关于cad机械制图初学入门教程的相关资料，供你参考。
cad机械制图初学入门教程一第一步.电脑操作熟练要想学会使用CAD,就必须要熟练地使用电脑，鼠标和键盘的灵活度是必须要的，因为在CAD中有很多的指令需要用到快捷键，所以对电脑越熟悉，学起来就越简单顺利。
因为在接触CAD后，很多都需要快捷键，我们在后面会讲到CAD快捷键及他的重要性的。
第二步CAD组成分为：菜单栏、快捷工具条、绘图区域、命令行、状态栏，通过这些组成部分来实现在电脑上面进行精确的绘图。
菜单栏、快捷工具条、命令其实是同样的内容，都是实现软件功能的调用，只是实现的方式不同。
第三步，软件功能如此之多，利用所需要的功能实现绘图现在经过大量设计人员的总结，做设计时常用的功能主要集中在绘图和修改两个菜单，换而言之，如果能够掌握这两个菜单里面的功能，就能够实现绘制图形。
第四步，其实CAD里面大多数的功能基本都是几个步骤，调用功能、选择对象、确认操作，而且CAD有帮助大家绘图的地方，每调用一个功能，下命令行就会提示你该怎么操作，下一步该怎么操作，只要看着提示，再结合手工绘图时的步骤，绘图就会变得非常简单。
第五步，简单的尝试之后可能还是会有一些模糊不清楚的地方，这个时候就要有一个好的老师，但是可能周围没有朋友不过互联网是一个很好的平台，可以利用百度搜索CAD基础教程，可以找大量的学习教程，找一个分类比较详细的网站看看视频学一下，这样软件上手会更快。
第六步. CAD中的快捷键前面说过快捷键，但是只有真正入行才知道CAD绘图中快捷键的重要性。
不光提高绘图速度，还可以让你在客户眼里看起来很专业。
比如：F1:获取帮助F2:实现作图窗和文本窗口的切换F3:控制是否实现对象自动捕捉F4:数字化仪控制F5:等轴测平面切换F6:控制状态行上坐标的显示方式F7:栅格显示模式控制F8:正交模式控制F9:栅格捕捉模式控制F10:极轴模式控制F11:对象追踪模式控制。
机械制图各种视图的画法1. 简介机械制图是机械工程领域中非常重要的一项技术。
在进行机械设计和制造过程中，机械制图可以帮助工程师准确地传达设计意图，并提供给制造人员进行实际制造的依据。
其中，各种视图是机械制图的基本组成部分，本文将介绍机械制图中各种视图的画法。
2. 正视图正视图是机械制图中最常见的一种视图，是从物体正面所观察到的视图。
在绘制正视图时，需要将物体主要轮廓线以及重要的细节线条准确表达出来。
正视图常常用于展示物体的外形和主要特征，帮助人们更好地理解物体的结构和功能。
以下是绘制正视图的步骤：影面上，通常位于图纸的右上角。
2.绘制主要轮廓线：根据物体的尺寸和形状，在正视图投影面上绘制物体的主要轮廓线。
通常可以使用直线连接物体的各个角点，并使用曲线来表达物体的曲面特征。
3.添加细节线条：根据设计要求和需要，可以在正视图上添加一些重要的细节线条，例如孔洞、切割等。
3. 俯视图俯视图是从物体上方所观察到的视图，可以展示物体的顶面结构和特征。
绘制俯视图的方法与绘制正视图类似，唯一的区别在于投影面的不同。
以下是绘制俯视图的步骤：影面上，通常位于图纸的左上角。
2.绘制主要轮廓线：根据物体的尺寸和形状，在俯视图投影面上绘制物体的主要轮廓线。
与正视图类似，可以使用直线和曲线来表达物体的各个角点和曲面特征。
3.添加细节线条：根据需要，在俯视图上添加一些细节线条，例如孔洞、突起等。
4. 左视图和右视图左视图和右视图是从物体的左侧和右侧所观察到的视图，可以展示物体的侧面结构和特征。
绘制左视图和右视图的步骤与绘制正视图和俯视图类似，唯一的区别在于投影面的不同。
以下是绘制左视图和右视图的步骤：1.确定左视图和右视图的位置：左视图和右视图分别位于机械制图纸上的左视图和右视图投影面上，通常位于图纸左侧和右侧。
2.绘制主要轮廓线：根据物体的尺寸和形状，在左视图和右视图投影面上绘制物体的主要轮廓线。
3.添加细节线条：根据需要，在左视图和右视图上添加一些细节线条。
机械制图步骤
1.设置好图层以及标注设置，以及标注设置里面的文字样式设置，图层设置在够用的情况下越少越好，0层不可使用，是做块用的
2.画图之前确定是否需要中心线，如果需要，一定要先画辅助线
3.画图的时候确定好基点，以一条或者一个点为准依次画下去，减少错误。
4.确定好主视图（以能表现产品最直观和尺寸最全的一个面做为主视图）
5.需要用到的量具确定使用方法正确
6.画出需要的三视图，表达完成产品的所有尺寸(再能表现出所有尺寸时视图越少越好）
7.如果需要剖视图，具体看产品，需要时锯开产品更直观的看出剖视图的部分，剖开后实心部分必需要填充,且加上剖视图的符号A-A 8.当图纸全部画完之后,（长对正高平齐宽相等）,如果需要缩放图纸，一定要在尺寸标注之前去缩放,放大缩小倍数以1能除得尽的倍数，例如：1：2,1：2.5，1:4，1：5等
9.缩放后再标注尺寸,标注尺寸的时候切记根据你的放大缩小倍数来选择设置好的尺寸标注，在标注尺寸的时候，尺寸线尽量美观，从大到小，从外到内，尺寸尽量不要放到图纸内部，尺寸标注的数字不允
许任何线条穿过,防止尺寸误读,尺寸标注要求达到整洁，干净，完整10.确定好尺寸的公差，哪些尺寸需要精确的，特别注意极限公差的大小
11.检查产品尺寸是否正确,需要重新测量产品每一个尺寸,校对图纸尺寸,如有错误，及时修改
12.检查是否有漏掉的尺寸，在自己标注完尺寸以后，可以再以自己的图纸当做练习，全部重新画过，如果以现有的尺寸能画出来，则图纸OK
13.当把图纸放入图形框时,记住是复制过去，图形框大小一定不能改变，图纸缩放大小在图形框里面的比例一栏里一定要按照实际的缩放大小写上比例，
14.确定是否有粗糙度,如果在图纸内有粗糙度，则外面写其余，如果在图纸内部没有粗糙度，则外面写全部
15.技术要求的填写，一般情况下要求是你拿到产品的时候需要供应商达到的要求.例如：未注公差按照GB/T1804—m，酸洗，电镀，去毛刺，无泡点，起皮,飞边，热处理等等。
