压差变送器的原理及应用
压差变送器是一种用于测量流体压力差的传感器。

它基于差压的概念，通过测量两个不同位置的压力，计算出流体通过管道时所产生的压力差，并将其转换为标准信号输出。

压差变送器由传感器元件、信号处理电路和输出装置组成。

压差变送器的工作原理如下：其传感器元件将被测介质进入传感器后产生的压力差转化为电信号，然后经过信号处理电路的放大、线性化处理，最后转换为标准的电流信号（如4-20mA）或电压信号（如0-5V）输出。

这一电信号可以被控制室或仪表读取，并根据其数值进行相应的控制或显示。

压差变送器的应用非常广泛。

首先，它被广泛应用于工业控制系统中。

例如，在化工工艺控制中，可以使用压差变送器测量管道中的流量，从而实现对工艺参数的精确控制。

此外，压差变送器还可用于测量液位、温度和流速等多个工艺参数。

其次，压差变送器也广泛用于环境监测领域。

例如，可以将压差变送器安装在大气压力传输系统中，用于测量大气压力的变化。

此外，压差变送器还可用于测量气体或液体的压力，以监测环境中特定区域的气体或液体压力变化，从而实现对环境的监测和控制。

此外，压差变送器还经常用于设备运行状态监测中。

例如，在空气处理系统中，可以使用压差变送器测量过滤器的压差，从而判断过滤器是否需要更换。

类似地，它还可以测量机械设备中的冷却水压力差，以判断设备的工作状态。

总之，压差变送器是一种将压力差转换为电信号的传感器，可广泛应用于工业控制、环境监测和设备状态监测等领域。

在实际应用中，我们可以根据具体的需求选择适合的压差变送器型号和参数，以满足不同场合的测量要求。

压差变送器使用说明书一、产品概述压差变送器是一种测量与控制压力差的设备，广泛应用于工业生产及自动化控制系统中。

本说明书将详细介绍压差变送器的使用方法、技术参数及注意事项，以帮助用户正确使用和维护该设备。

二、产品特点与技术参数1. 产品特点：- 高精度测量：压差变送器采用先进的传感技术，能够实时准确地测量压力差，保证测量结果的精度及可靠性。

- 故障诊断功能：配备故障自检功能，能够自动检测设备状态，及时发现故障并提供相应的报警信号，方便用户进行维修与保养。

- 安装便捷：产品外观小巧，适用于各种空间限制的安装环境，同时可以通过不同安装方式（法兰式、插入式等）进行快速安装。

2. 技术参数：- 测量范围：0~1000 kPa- 精度等级：0.5级- 工作温度：-20℃~80℃- 输出信号：4~20 mA- 环境湿度：≤85%RH三、使用方法1. 安装准备：- 在进行安装前，请确保电源已经切断，并按照压差变送器的安装要求选择合适的安装位置。

- 检查压差变送器的连接口及电缆线路是否完好无损，如发现破损现象，请及时更换。

- 为避免电气连接时的误操作，请务必在进行电气连接前认真阅读下一步中的注意事项。

2. 电气连接：- 将压差变送器的电缆线路连接至控制系统或显示设备的相应接口上。

请务必确保接线正确、稳固可靠，并防止接线触碰到其他元件或裸露电线。

3. 参数设置：- 连接完成后，连接导线的另一端接入电源，打开电源后，电源指示灯将亮起。

- 根据具体的控制要求，通过控制系统或显示设备进行相应的参数设置，包括量程范围、报警阈值等。

4. 定期维护：- 为确保测量结果的准确性和设备的正常运行，请定期对压差变送器进行检查和维护。

- 清洁检查：使用干净、柔软的布轻轻擦拭设备外部，并检查是否有灰尘或污垢积聚。

- 定期校准：推荐每年进行校准，以保证设备的准确性。

四、注意事项1. 使用环境：- 压差变送器应在干燥、无腐蚀性气体的环境中使用，避免长时间暴露于高温、高湿度及腐蚀性气体中。

3051dp差压压力变送器使用说明书3051DP差压压力变送器使用说明书标题：3051DP差压压力变送器使用说明书正文：一、产品概述：3051DP差压压力变送器是一种高精度、高可靠性的压力测量设备，广泛应用于工业自动化控制系统中。

它采用了先进的传感技术和数字化微处理器，能够准确测量液体、气体等介质的差压压力。

二、产品特点：1.高精度：3051DP差压压力变送器具有非常高的测量精度，能够满足各种严苛的工业应用场景。

2.可靠性强：该变送器采用了高品质的传感器和微处理器，具有出色的稳定性和耐用性，能够在恶劣的工作环境下长时间工作。

3.适用范围广：3051DP差压压力变送器可以测量液体、气体等多种介质的差压压力，适用于化工、石油、制药、食品等多个行业的自动化控制系统。

4.输出信号稳定：该变送器可以将差压压力转换为标准的电信号输出，输出信号稳定可靠，方便与各类控制设备进行连接。

三、使用步骤：1.安装：选择合适的安装位置，固定3051DP差压压力变送器，并连接上相应的管道。

注意保证管道的安装和密封性，避免泄漏。

2.供电：将变送器的供电线与电源连接，注意电源的稳定性和接线的正确性。

3.校准：根据实际需要，对该变送器进行校准。

可以使用专业的校准仪器，按照说明书进行校准操作。

校准完成后，记录相关参数，以备后续使用。

4.连通控制系统：将3051DP差压压力变送器的输出信号与控制系统相连接，确保连接稳固可靠。

5.开机：启动控制系统，并对3051DP差压压力变送器进行功能测试。

确保变送器的工作正常，能够准确测量差压压力。

四、注意事项：1.使用前请仔细阅读说明书，并按照说明书进行操作。

2.安装过程中要注意操作细节，保证连接的可靠性和密封性。

3.避免变送器暴露在高温、高湿或腐蚀性介质中，以免损坏设备。

4.定期对3051DP差压压力变送器进行检查和维护，确保其功能正常。

5.如遇到故障，请及时联系售后服务人员进行处理，切勿私自拆卸或修理。

压差变送器工作原理与故障诊断1、在工业自动化生产中，差压变送器用于压力压差流量的测量，得到了非常广泛应用，在自动控制系统中发挥重要的作用。

随着石化、钢铁自动化水平的不断提高,差压变送器的应用范围越来越广泛，生产中遇到的问题也越来越多，加之安装、使用、维护人员的水平差异，使得出现的问题不能迅速解决，一定程度上影响了生产的正常进行，甚至危及生产安全，因此对现场仪表维护人员的技术水平提出了更高要求。

2、工作原理与故障诊断2.1 差压变送器工作原理来自双侧导压管的差压直接作用于变送器传感器双侧隔离膜片上，通过膜片内的密封液传导至测量元件上，测量元件将测得的差压信号转换为与之对应的电信号传递给转换器，经过放大等处理变为标准电信号输出。

差压变送器的几种应用测量方式：(1) 与节流元件相结合，利用节流元件的前后产生的差压值测量液体流量(2) 利用液体自身重力产生的压力差，测量液体的高度(3) 直接测量不同管道、罐体液体的压力差值差压变送器的安装包括导压管的敷设、电气信号电缆的敷设、差压变送器的安装。

2.2 差压变送器故障诊断变送器在测量过程中，常常会出现一些故障，故障的及时判定分析和处理，对正在进行了生产来说是至关重要的。

我们根据日常维护中的经验，总结归纳了一些判定分析方法和分析流程。

(1) 调查法：回顾故障发生前的打火、冒烟、异味、供电变化、雷击、潮湿、误操作、误维修。

(2) 直观法：观察回路的外部损伤、导压管的泄漏，回路的过热，供电开关状态等。

(3) 检测法：断路检测：将怀疑有故障的部分与其它部分分开来，查看故障是否消失，如果消失，则确定故障所在，否则可进行下一步查找，如：智能差压变送器不能正常Hart远程通讯，可将电源从仪表本体上断开，用现场另加电源的方法为变送器通电进行通讯，以查看是否电缆是否叠加约2kHz的电磁信号而干扰通讯。

短路检测：在保证安全的情况下，将相关部分回路直接短接，如：差变送器输出值偏小，可将导压管断开，从一次取压阀外直接将差压信号直接引到差压变送器双侧，观察变送器输出，以判断导压管路的堵、漏的连通性。

一、实验目的1、通过实验，熟悉Ⅲ型差压变送器的具体结构，进一步明确各部件的作用，巩固和加深对Ⅲ型差压变送器的工作原理及整机特性的理解；2、掌握Ⅲ型差压变送器零点、量程的调整方法，零点迁移方法和精度测试方法；3、了解Ⅲ型差压变送器的安装及使用方法。

二、实验装置及校验线路（一）实验所需仪器设备序号名称数量精度说明1、Ⅲ差压变送器1 台0.5级2、压力校验台1 台（自做）3、标准电流表1 块0.05级4、数字电压表1 块0.05级5、直流稳压电源1 台1.0级6、标准电阻箱2 个0.02级（二）实验装置连接图三、实验指导（一）预备知识1、DDZ—Ⅲ型差压变送器的主要技术指标型号：DBC-312基本误差：≤±0.5%测量范围：0～6kpa～60kpa变差：≤0.5%输出电流：4～20mA DC静压误差：≤±3%负载能力：250～350Ω工作压力：6.4MPa工作电源：24（1±5%）V DC2、实验注意事项（1）接线时，要注意电源极性。

在完成接线后，应检查接线是否正确，气路有无泄漏，并请指导教师确认无误后，方能通电。

（2）没通电，不加压；先卸压，再断电。

（3）进行量程调整时，应注意量程调整端正极上的跨接片位置是否合适。

（4）小心操作，切勿生扳硬拧，严防损坏仪表。

不能把静压螺钉当作调零螺钉，静压调整螺钉不允许随便转动，以免产生静压误差。

（5）一般仪表应通电预热15分钟后再进行校验。

（6）在实际应用中，下列情况应对差压变送器进行零点迁移。

①差压计的安装位置与取压点不在一个水平位置上；②为了解决介质对导压管线的腐蚀、堵塞等问题，而采用法兰式差压变送器或在导压管中充满隔离液的差压变送器。

另外为了正确选择变送器量程大小，提高变送器的测量灵敏度和精度，还常常需要对变送器的量程进行压缩。

但要注意：零点迁移或改量程后，其测量范围不应小于该仪表所规定的最小量程；测量范围的上限值不能超过该表所规定的量程上限值。

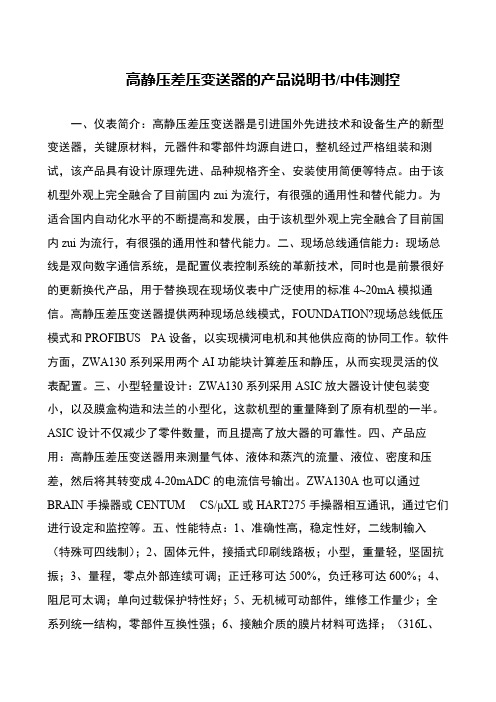

高静压差压变送器的产品说明书/中伟测控一、仪表简介：高静压差压变送器是引进国外先进技术和设备生产的新型变送器，关键原材料，元器件和零部件均源自进口，整机经过严格组装和测试，该产品具有设计原理先进、品种规格齐全、安装使用简便等特点。

由于该机型外观上完全融合了目前国内zui为流行，有很强的通用性和替代能力。

为适合国内自动化水平的不断提高和发展，由于该机型外观上完全融合了目前国内zui为流行，有很强的通用性和替代能力。

二、现场总线通信能力：现场总线是双向数字通信系统，是配置仪表控制系统的革新技术，同时也是前景很好的更新换代产品，用于替换现在现场仪表中广泛使用的标准4~20mA模拟通信。

高静压差压变送器提供两种现场总线模式，FOUNDATION?现场总线低压模式和PROFIBUS PA设备，以实现横河电机和其他供应商的协同工作。

软件方面，ZWA130系列采用两个AI功能块计算差压和静压，从而实现灵活的仪表配置。

三、小型轻量设计：ZWA130系列采用ASIC放大器设计使包装变小，以及膜盒构造和法兰的小型化，这款机型的重量降到了原有机型的一半。

ASIC设计不仅减少了零件数量，而且提高了放大器的可靠性。

四、产品应用：高静压差压变送器用来测量气体、液体和蒸汽的流量、液位、密度和压差，然后将其转变成4-20mADC的电流信号输出。

ZWA130A也可以通过BRAIN手操器或CENTUM CS/μXL或HART275手操器相互通讯，通过它们进行设定和监控等。

五、性能特点：1、准确性高，稳定性好，二线制输入（特殊可四线制）；2、固体元件，接插式印刷线路板；小型，重量轻，坚固抗振；3、量程，零点外部连续可调；正迁移可达500%，负迁移可达600%；4、阻尼可太调；单向过载保护特性好；5、无机械可动部件，维修工作量少；全系列统一结构，零部件互换性强；6、接触介质的膜片材料可选择；（316L、。

压差式变送器的工作原理
压差式变送器是一种常用的测量压力的装置。

其工作原理基于压力对流体的力的作用。

压差式变送器由两个连接在被测压力源两侧的腔体和一个测量元件组成。

当被测介质的压力作用在两个腔体中，会产生压力差。

这个压力差通过测量元件传递并转换为输出信号。

具体的工作过程如下：首先，被测介质的压力通过连接管道进入变送器的两个腔体。

其中一个腔体称为高压腔，另一个腔体称为低压腔。

高压腔内的压力比低压腔要高。

接下来，这个压力差作用在测量元件上。

测量元件通常是一种弹簧或薄膜结构，其形状受力而产生微小的位移。

位移的大小与压力差成正比。

然后，这个位移通过一种转换机构转换为输出信号。

转换机构可以是机械结构，如杠杆或受力的弹簧。

也可以是电子元件，如压阻或电容等。

最后，输出信号被放大并传输到相应的读数仪表或控制系统，以显示或控制被测压力的数值。

总之，压差式变送器的工作原理是利用压力差引起的位移来测量被测介质的压力，并将其转换为相应的输出信号。

压力/差压变送器的应用及选型变送器是如何工作的在诸类仪表中，变送器的应用*广泛、*普遍，变送器大体分为压力变送器和差压变送器。

变送器常用来测量压力、差压、真空、液位、流量和密度等。

变送器有两线制、三线制和四线制之分，两在诸类仪表中，变送器的应用*广泛、*普遍，变送器大体分为压力变送器和差压变送器。

变送器常用来测量压力、差压、真空、液位、流量和密度等。

变送器有两线制、三线制和四线制之分，两线制变送器尤多。

有智能和非智能之分，智能变送器渐多。

有气动和电动之分，电动变送器居多。

另外，按应用场合有本安型和隔爆型之分。

按应用工况变送器的紧要种类如下：低（微）压/低差压变送器中压/中差压变送器高压/高差压变送器绝压/真空/负压差压变送器高温/压力、差压变送器耐腐蚀/压力、差压变送器易结晶/压力、差压变送器变送器的选型通常依据安装条件、环境条件、仪表性能、经济性和应用介质等方面考虑。

实际运用中分为直接测量和间接测量；其用途有过程测量、过程掌控和装置联锁。

常见的变送器有一般压力变送器、差压变送器、单法兰变送器、双法兰变送器、插入式法兰变送器等。

压力变送器和差压变送器单从名词上讲测量的是压力和两个压力的差，但它们间接测量的参数是有很多的。

如压力变送器，除测量压力外，它还可以测量设备内的液位。

在常压容器测量液位时，需用一台压变即可。

当测量受压容器液位时，可用两台压变，即测量下限一台，测量上限一台，它们的输出信号可进行减法运算，即可测出液位，一般选用差压变送器。

在容器内液位与压力值不变的情况下它还可以用来测量介质的密度。

压力变送器的测量范围可以做的很宽，从绝压0开始可以到100MPa（一般情况）。

压力/差压变送器介绍差压变送器除了测量两个被测量压力的差压值外，它还可以搭配各种节流元件来测量流量，可以直接测量受压容器的液位和常压容器的液位以及压力和负压。

原理从压力和差压变送器制作的结构上来分有一般型和隔离型。

一般型的测量膜盒为一个，它直接感受被测介质的压力和差压；隔离型的测量膜盒接受到的是一种稳定液（一般为硅油）的压力，而这种稳定液是被密封在两个膜片中心，接受被测压力的膜片为外膜片。

2、差压变送器2.1、差压变送器主要技术指标差压变送器是利用节流装臵或高、低压差将介质分别由两根引压导管引入变送器的两个丈量室，形成的差压分别作用在丈量室的正、负膜片上产生微变位移，再利用电容式、振弦式、扩散硅式等技术将微变位移变换为标准的直流电流信号或数字脉冲信号，进行现场表头指示和远距离传递。

差压变送器能够用来丈量各样流体的差压、液位或压力等。

本规程以净化厂常用的一般1151 系列差压变送器为例加以说明，其余同种类仪表可参照使用。

其主要技术指标以下：仪表零零件完好无缺，表体整齐，输出电流指示表刻度清楚、各插件固定坚固。

输出： 4～20mA，无负载时，变送器可在 12VDC工作 ,最高 45VDC。

指示表刻度尺长45mm，指示精度 2.5 级。

防爆等级：隔爆型 dsⅡBTS，本安型 iaⅡ CT5。

正负迁徙 .:最大负迁徙为最小调校量程的 600%；最大正迁徙为最小调校量程的500%。

阻尼 :时间常数在～ 1.67s 连续可调。

精度等级：高、中、低差压变送器0.2 级；大差压为 0.25 级。

线性：调校量程的±0.1%。

变差：调校量程的±0.05%。

重复性：调校量程的±0.05%。

负载电阻： 0～600?/24VDC。

温度影响：最大批程时，零位偏差为量程的±0.5%/55℃；最小量程时，零位偏差为量程的土 3.0%/55℃。

同意单向过载压力 :.不超出最大工作压力值。

单向压力影响：在最大批程下，零点变化为0.3%/ ±最大工作压力。

2.2、差压变送器检修规程（1）检查外观检查：检查差压变送器外壳有无损害、腐化和其余故障，发现问题，实时办理。

变送器内部检查：检查变送器接插件能否洁净，元器件、零配件、连结件有无缺损、断裂、变形、腐化；密封不良等状况。

发现问题，实时解决。

改换无效的零零件，恢复变送器性能。

变送器与外界连结面检查：检查变送器压力引入接口状况，接线盒内接线扳、接线螺丝、螺孔、接 .线盒密封件以及变送器密封件等有无碎裂、缺损、滑牙、烂牙老化无效等状况。
