压电式器件简化振动能量收集原理介绍

压电能量采集器工作原理你知道压电能量采集器这个超酷的小玩意儿吗？今天我就来给你唠唠它那有趣的工作原理。

压电能量采集器啊，就像是一个小小的能量捕捉精灵。

它的核心秘密就在一种特殊的材料上，这种材料叫压电材料。

你可以把压电材料想象成一个超级敏感的小团子，它对压力那是相当的敏感呢。

当外界给它施加压力的时候，就像你轻轻捏一下这个小团子，它就会产生电啦。

是不是很神奇？这就好比这个小团子被捏了之后，生气地说：“哼，你捏我，我就发电给你看！”比如说，在我们日常生活中，走路的时候脚会对地面产生压力。

如果在鞋子里装上压电能量采集器，每走一步，我们施加给它的压力就会让压电材料开始工作。

我们的脚步就像是在给这个小能量采集器打气加油，让它产生电能。

这电能虽然可能每次不是特别多，但是积少成多呀。

就像小水滴汇聚成大海一样，每一步产生的一点点电，慢慢地积累起来，说不定就能给一些小设备供电了呢。

再说说那些在振动环境中的应用。

像在汽车发动机旁边，发动机总是在振动的，这种振动就像是在不断地摇晃那个压电能量采集器的小团子。

小团子就会不停地产生电，发动机一直振，它就一直发电。

这就好像是发动机在对它说：“小团子，我动你也得动起来给我发电哦。

”而小团子也很听话，不停地把振动的能量转化成电能。

还有啊，在一些大型机械周围，机械工作时产生的微小振动或者压力变化，对于压电能量采集器来说都是产生电能的好机会。

它就像一个勤劳的小蜜蜂，不放过任何一点可以转化能量的机会。

而且这个过程是很环保的哦，没有什么污染，就是这么单纯地把机械能转化成电能。

那这些产生的电能都能用来做什么呢？它可以给一些低功耗的小设备供电，比如小型的传感器。

这些传感器就像是一个个小眼睛或者小耳朵，在各个地方监测着不同的信息。

有了压电能量采集器提供的电能，它们就能持续工作啦。

就像给这些小眼睛和小耳朵装上了一个永不断电的小电池一样。

压电能量采集器还有一个很有趣的地方，就是它的结构可以有很多种变化。

压电材料在能量收集中的应用压电材料是一类特殊的晶体材料，具有压电效应，即在受到机械应力作用时会产生电荷分离现象。

压电材料由于其独特的性质被广泛应用于能量收集领域，可以将机械能转化为电能，实现能量的收集和存储。

本文将以压电材料在能量收集中的应用为主题展开讨论。

首先，压电材料在振动能量收集中的应用已经取得了重要的突破。

人体行走、机动车行驶等活动都会产生振动能量，而利用压电材料可以将这种振动能量转化为电能。

目前，压电发电器已经成功应用于振动能量收集装置中，可以将机械振动转化为电能进行收集和存储。

这种方法不仅可以为小型电子设备提供便携式、绿色的电源，还可以应用于建筑物、桥梁等大型结构的健康监测和智能化管理。

其次，压电材料在环境能量收集中也有着广阔的应用前景。

环境中存在着丰富的能量资源，如光能、热能和机械能等，而压电材料可以将这些能量转化为电能进行收集。

例如，压电太阳能电池可以将光能转化为电能，实现太阳能的高效利用；压电热能收集装置可以将温度差转化为电能，为低温发电提供了新的思路。

此外，利用压电材料将环境噪声转化为电能也成为研究的热点，这为城市环境能量的收集和利用提供了新的途径。

除了振动和环境能量收集外，压电材料还在海洋能量收集、机械能量收集和生物能量收集等方面展现了其独特价值。

海洋中的潮汐、波浪和水流等能量被广泛认为是一种无限的清洁能源，而利用压电材料可以将这些能量转化为电能，实现海洋能源的高效利用。

此外，利用压电材料收集机械能量有望应用于车辆行驶过程中的能量回收和储存系统，提高能源利用效率。

压电材料还可以应用于生物体内能量的收集和传感，为生物医学研究和医疗设备提供新的可能性。

虽然压电材料在能量收集中的应用具有很大的潜力，但目前还存在一些挑战和问题需要解决。

首先，压电材料的效率和稳定性需要进一步提高，以提高能量收集的效率和可靠性。

其次，压电材料的制备成本较高，需要进一步优化工艺和改进材料的制备方法，降低制造成本。

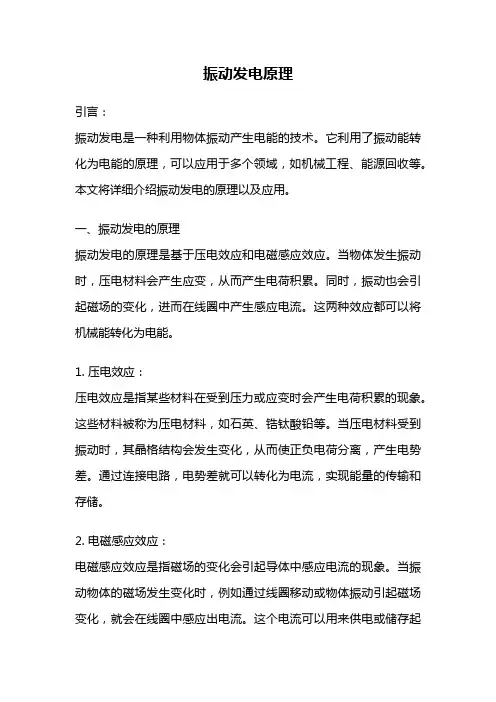

振动发电原理引言：振动发电是一种利用物体振动产生电能的技术。

它利用了振动能转化为电能的原理，可以应用于多个领域，如机械工程、能源回收等。

本文将详细介绍振动发电的原理以及应用。

一、振动发电的原理振动发电的原理是基于压电效应和电磁感应效应。

当物体发生振动时，压电材料会产生应变，从而产生电荷积累。

同时，振动也会引起磁场的变化，进而在线圈中产生感应电流。

这两种效应都可以将机械能转化为电能。

1. 压电效应：压电效应是指某些材料在受到压力或应变时会产生电荷积累的现象。

这些材料被称为压电材料，如石英、锆钛酸铅等。

当压电材料受到振动时，其晶格结构会发生变化，从而使正负电荷分离，产生电势差。

通过连接电路，电势差就可以转化为电流，实现能量的传输和存储。

2. 电磁感应效应：电磁感应效应是指磁场的变化会引起导体中感应电流的现象。

当振动物体的磁场发生变化时，例如通过线圈移动或物体振动引起磁场变化，就会在线圈中感应出电流。

这个电流可以用来供电或储存起来以供后续使用。

二、振动发电的应用振动发电技术在多个领域有着广泛的应用，下面将介绍其中几个重要的应用领域。

1. 自供电传感器：振动发电技术可以被应用于自供电传感器中。

传感器通常需要电源来工作，而使用振动发电技术可以将环境中的振动能转化为电能，从而为传感器提供持续的电力。

这种技术可以广泛应用于无线传感器网络、智能建筑等领域，为传感器的使用提供了更大的便利性和可靠性。

2. 能量回收：振动发电技术可以用于能量回收，将机械振动能转化为电能，从而提高能源利用效率。

例如，行人在行走时产生的振动能可以通过地面振动发电板回收，用于供电给公共场所的照明设备或其他电子设备。

这样不仅可以减少能源浪费，还可以达到节能环保的目的。

3. 智能穿戴设备：振动发电技术在智能穿戴设备中也有广泛应用。

例如，智能手表或智能手机可以利用振动发电技术，通过人体的日常运动产生的振动能为设备充电。

这种技术可以降低充电频率，提高设备的续航能力，提供更好的用户体验。

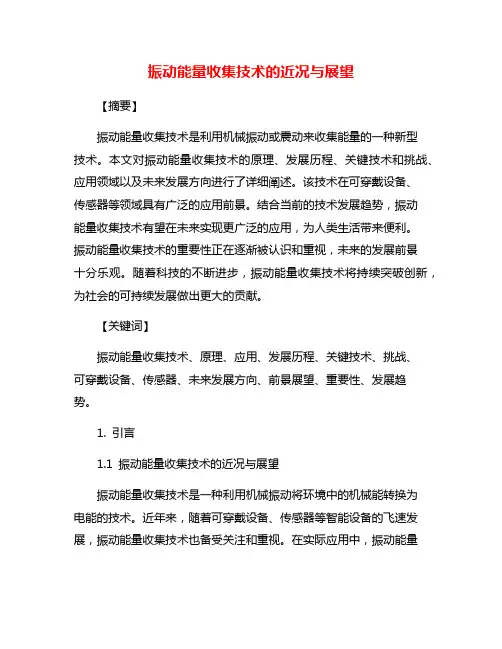

振动能量收集技术的近况与展望【摘要】振动能量收集技术是利用机械振动或震动来收集能量的一种新型技术。

本文对振动能量收集技术的原理、发展历程、关键技术和挑战、应用领域以及未来发展方向进行了详细阐述。

该技术在可穿戴设备、传感器等领域具有广泛的应用前景。

结合当前的技术发展趋势，振动能量收集技术有望在未来实现更广泛的应用，为人类生活带来便利。

振动能量收集技术的重要性正在逐渐被认识和重视，未来的发展前景十分乐观。

随着科技的不断进步，振动能量收集技术将持续突破创新，为社会的可持续发展做出更大的贡献。

【关键词】振动能量收集技术、原理、应用、发展历程、关键技术、挑战、可穿戴设备、传感器、未来发展方向、前景展望、重要性、发展趋势。

1. 引言1.1 振动能量收集技术的近况与展望振动能量收集技术是一种利用机械振动将环境中的机械能转换为电能的技术。

近年来，随着可穿戴设备、传感器等智能设备的飞速发展，振动能量收集技术也备受关注和重视。

在实际应用中，振动能量收集技术能够有效解决传统电池容量有限、寿命短、无法长时间供电的问题，为智能设备提供了一种绿色、可持续的能源解决方案。

未来，随着物联网、人工智能等新兴技术的不断发展，振动能量收集技术将有更广泛的应用场景。

在智能城市建设中，振动能量收集技术可以应用于智能交通系统、智能建筑、环境监测等领域，为城市智能化发展提供可靠的能源支持。

随着人们对节能环保的重视，振动能量收集技术也将成为未来绿色能源领域的重要组成部分，为实现可持续发展目标作出积极贡献。

振动能量收集技术的发展前景广阔，具有重要的现实意义和实用价值，必将在未来的科技领域发挥越来越重要的作用。

2. 正文2.1 振动能量收集技术的原理及应用振动能量收集技术是一种利用机械振动将机械能转换为电能的新兴技术，其原理基于振动能产生的动能可以通过适当的装置转换为电能。

振动能量收集技术通过将振动能转换为电能，实现了能源的有效利用和循环利用，具有很高的环保性和经济性。

振动发电原理
振动发电原理是指利用物体振动产生的能量转化为电能的原理。

振动发电技术
已经被广泛应用于各种领域，包括可穿戴设备、智能手机、无线传感器网络等。

本文将介绍振动发电的原理及其应用。

首先，振动发电的原理是基于压电效应、磁致伸缩效应和摩擦发电效应。

压电
效应是指某些晶体在受到外力作用时，会产生电荷分离现象，从而产生电压。

磁致伸缩效应是指在磁场作用下，磁性材料会发生形变，从而产生电势差。

摩擦发电效应是指在物体相对运动或受到振动时，由于摩擦而产生静电荷分离，从而产生电压。

其次，振动发电原理的应用十分广泛。

在可穿戴设备中，振动发电技术可以利
用人体的运动产生的振动能量，为设备充电。

在智能手机中，振动发电技术可以通过手机的震动来产生电能，延长电池的使用时间。

在无线传感器网络中，振动发电技术可以利用环境中的振动能量，为传感器节点供电，实现长期无线监测。

最后，随着科学技术的不断进步，振动发电技术也在不断创新和发展。

例如，
一些研究人员提出了利用纳米发电机来收集微小振动能量的方法，从而实现对微型设备的供电。

另外，一些新型材料的应用也为振动发电技术的发展提供了新的可能性。

总的来说，振动发电原理是一种重要的能量转换技术，它可以利用环境中的振
动能量来产生电能，为各种电子设备提供持续的电力支持。

随着技术的不断创新和发展，相信振动发电技术将会在更多的领域得到应用，为人们的生活带来便利。

基于压电材料的振动能量采集技术研究与设计振动能量采集是一种能够将环境中的振动能量转化为电能的技术。

基于压电材料的振动能量采集技术，作为一种非常有效的能量收集方式，在能源领域和无线传感器网络中得到了广泛的研究和应用。

压电材料是一类能够产生电荷变化的晶体材料，在外加力或振动的作用下显示出压电效应。

常用的压电材料包括铅酸锌、二硼酸钠等。

基于压电材料的振动能量采集技术的原理是将振动能量转化为机械能，然后通过压电材料的压电效应将机械能转化为电能。

在振动能量采集技术中，压电材料起到了至关重要的角色。

它们能够将外界的振动能量转化为电能，从而为无线传感器网络等设备提供能源。

举例来说，压电材料可以被应用于道路上的车辆行驶时产生的振动能量的采集，以供照明设备运行。

此外，基于压电材料的振动能量采集技术还可以应用于人体健康监测、环境监测以及智能结构中的能量供给等领域。

在设计基于压电材料的振动能量采集技术时，需要考虑以下几个关键因素。

首先，合适的振动源选择是设计成功的关键。

振动能量采集的效率受到振动源特性的影响，因此选择适合特定应用场景的振动源非常重要。

例如，在交通道路上，车辆的振动源可以被采用，而在建筑结构中，风吹位移或地震等振动源也可以用于能量采集。

其次，需要选择合适的压电材料。

不同的压电材料具有不同的性能和优缺点，因此在设计中需要根据实际需求选择适合的压电材料。

一些性能指标需要考虑的包括材料的压电系数、机械耐久性、温度特性等。

接下来，需要设计合理的能量转换和集成电路电路。

将机械能转化为电能需要设计合适的能量采集电路。

此外，考虑到能量转换的效率和稳定性，集成电路的设计也至关重要。

在进行基于压电材料的振动能量采集技术研究时，还需要解决以下几个挑战。

首先，振动能量的低频特性限制了能量转换效率。

传统的振动能量采集技术在低频范围内往往效果不佳，因此需要开展更深入的研究来提高低频振动能量的转换效率。

其次，振动能量的变化和不稳定性可能导致能量采集系统的失效。

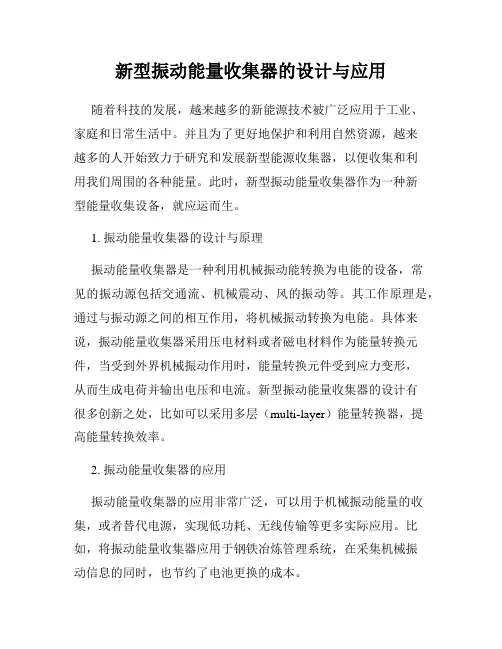

新型振动能量收集器的设计与应用随着科技的发展，越来越多的新能源技术被广泛应用于工业、家庭和日常生活中。

并且为了更好地保护和利用自然资源，越来越多的人开始致力于研究和发展新型能源收集器，以便收集和利用我们周围的各种能量。

此时，新型振动能量收集器作为一种新型能量收集设备，就应运而生。

1. 振动能量收集器的设计与原理振动能量收集器是一种利用机械振动能转换为电能的设备，常见的振动源包括交通流、机械震动、风的振动等。

其工作原理是，通过与振动源之间的相互作用，将机械振动转换为电能。

具体来说，振动能量收集器采用压电材料或者磁电材料作为能量转换元件，当受到外界机械振动作用时，能量转换元件受到应力变形，从而生成电荷并输出电压和电流。

新型振动能量收集器的设计有很多创新之处，比如可以采用多层（multi-layer）能量转换器，提高能量转换效率。

2. 振动能量收集器的应用振动能量收集器的应用非常广泛，可以用于机械振动能量的收集，或者替代电源，实现低功耗、无线传输等更多实际应用。

比如，将振动能量收集器应用于钢铁冶炼管理系统，在采集机械振动信息的同时，也节约了电池更换的成本。

此外，振动能量收集器还可以应用于交通流量记录、温度监测、环境监测等领域。

比如，在道路上摆放振动能量收集器，可以利用交通流量的振动产生的能量来充电，同时获取路况信息和车辆通行数量等交通信息。

在温度监测方面，振动能量收集器也可以通过采集室内外的温度信息来实现自动调节温度的功能。

3. 新型振动能量收集器的优势和局限性与传统的太阳能、风能等收集器相比，振动能量收集器的最大优势在于其适用范围广，可以利用各种机械振动源进行能量转换，无需依赖太阳或热风等外部条件。

此外，振动能量收集器器件结构简单，体积小，制造工艺相对简单，成本也较低。

但是，振动能量收集器的局限性也不容忽视。

由于振动能量收集器的能量转换效率受机械振动源的影响较大，因此在稳定的机械振动源较少时，其能量转换效率可能会受到影响。

压电陶瓷振动能量采集
压电陶瓷是一种能够将机械振动转化为电能的材料。

通过将压电陶瓷安装在振动源附近，可以利用其压电效应来收集振动能量，将其转换为电能供电。

这种技术通常被称为压电振动能量采集。

下面是实施压电振动能量采集的一般步骤和关键要点：
1.材料选择：选择合适的压电陶瓷材料，如二铁三酸铅（PZT）
陶瓷，因为这些材料在受力时能够产生电荷。

2.振动源安装：将压电陶瓷片或器件安装在振动源附近，确保它
能够受到振动力。

3.机械耦合：确保振动源与压电陶瓷之间有良好的机械耦合，以
最大程度地传递振动能量。

4.电极连接：将压电陶瓷的电极连接到电路中，以便收集产生的
电荷。

5.电荷收集和存储：使用电荷收集电路和储能设备，将由压电陶
瓷产生的电荷转换为电能并存储起来。

6.电能管理：添加电能管理电路，如电压调节器和电流调节器，
以确保输出电能的稳定性和适应性。

7.应用领域：将收集到的电能用于特定的应用领域，如传感器供
电、远程监测系统、低功耗设备等。

压电振动能量采集技术适用于一些需要低功耗、无需更换电池或外部电源的应用。

它在无线传感器网络、健康监测、结构健康监测等领域有着广泛的潜在应用。

需要根据具体应用场景和需求来设计和优
化压电振动能量采集系统。

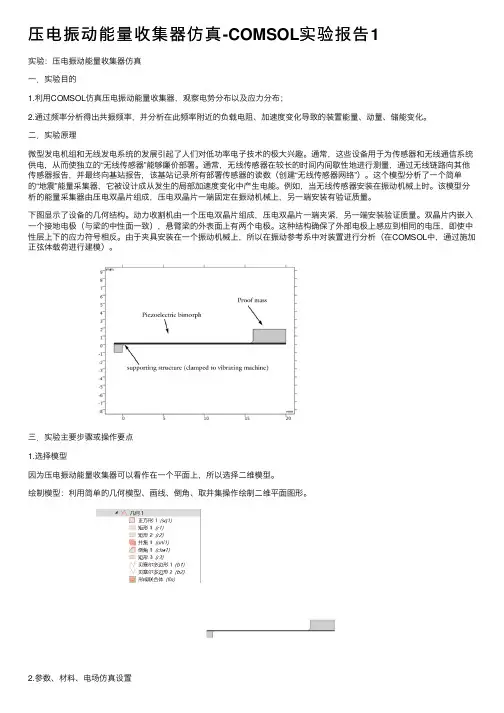

压电振动能量收集器仿真-COMSOL实验报告1实验：压电振动能量收集器仿真⼀．实验⽬的1.利⽤COMSOL仿真压电振动能量收集器，观察电势分布以及应⼒分布；2.通过频率分析得出共振频率，并分析在此频率附近的负载电阻、加速度变化导致的装置能量、动量、储能变化。

⼆．实验原理微型发电机组和⽆线发电系统的发展引起了⼈们对低功率电⼦技术的极⼤兴趣。

通常，这些设备⽤于为传感器和⽆线通信系统供电，从⽽使独⽴的“⽆线传感器”能够廉价部署。

通常，⽆线传感器在较长的时间内间歇性地进⾏测量，通过⽆线链路向其他传感器报告，并最终向基站报告，该基站记录所有部署传感器的读数（创建“⽆线传感器⽹络”）。

这个模型分析了⼀个简单的“地震”能量采集器，它被设计成从发⽣的局部加速度变化中产⽣电能。

例如，当⽆线传感器安装在振动机械上时。

该模型分析的能量采集器由压电双晶⽚组成，压电双晶⽚⼀端固定在振动机械上，另⼀端安装有验证质量。

下图显⽰了设备的⼏何结构。

动⼒收割机由⼀个压电双晶⽚组成，压电双晶⽚⼀端夹紧，另⼀端安装验证质量。

双晶⽚内嵌⼊⼀个接地电极（与梁的中性⾯⼀致），悬臂梁的外表⾯上有两个电极。

这种结构确保了外部电极上感应到相同的电压，即使中性层上下的应⼒符号相反。

由于夹具安装在⼀个振动机械上，所以在振动参考系中对装置进⾏分析（在COMSOL中，通过施加正弦体载荷进⾏建模）。

三．实验主要步骤或操作要点1.选择模型因为压电振动能量收集器可以看作在⼀个平⾯上，所以选择⼆维模型。

绘制模型：利⽤简单的⼏何模型、画线、倒⾓、取并集操作绘制⼆维平⾯图形。

2.参数、材料、电场仿真设置2.1设置全局参数2.2材料选择这⾥选择了两种材料：1. Lead Zirconate Titanate (PZT-5A)。
