GBDIN暗杆软密封闸阀 F4

软密封闸阀型号分为暗杆闸阀和明杆闸阀，他们都有着不同型号的表示参数，如Z41X-16Q表示明杆闸阀，Z45X-16Q则表示暗杆闸阀，它们都是在水力阀门行业应用比较广泛的。

软密封闸阀型号参数含义介绍：
闸阀类型表示字母：Z。

驱动方式表示：手动无代号，2电液动，3涡轮蜗杆，5锥齿轮传动，6气动，9电动。

连接方式表示：4法兰连接，6焊接，7对夹式。

结构形式表示：0弹性闸板，1明杆锲式单闸板，2明杆锲式双闸板，3明杆平行式单闸板，4明杆平行式双闸板，5暗杆锲式单闸板，6暗杆锲式双闸板，7暗杆平行式单闸板，9暗杆平行式双闸板。

密封材料表示：W阀体直接加工，T合金，X橡胶，F氟塑料，H-Cr不锈钢，Y硬质合金，M蒙乃尔合金。

压力等级表示：PN1.0~32MPa，10=1.0MPa表示压力为十公斤，150LB~1500LB表示美标磅级压力，5~63K，表示日级压力。

阀体材料表示：Z灰铸铁，Q球墨铸铁，T合金，C碳钢，P不锈钢（304）,R 不锈钢（316）V鉻钼钒钢。

河北洁阳量具有限公司主营产品有：软密封闸阀、工量具系列、阀门系列、除尘设备及配件等，广泛应用于电站、冶金、机械、化工、船舶、汽车、农机、电器、仪表、五金等生产领域。

化工部阀门标准测机构，而应用于阀门产品的计算机应用软件也是相当齐全：既可通过分析手段对新产品和新技术的先进性能进行理论分析与预测，又可采用实验的方法预测结果进行验证，根据统计数据同时验证其分析方法的正确性，以此得出一系列有效的阀门性能和技术特性的分析方法，以此类方法应用于后续阀门技术的开发，以至在降低研发成本，其研究成果更具实效。

好多企业阀门产品虽获得不少国家专利，但好多专利仅为实用专利，技术含量不高，好多专利仅在结构上作了部分改进，没有实质性改进发明。

有的还存在仿制和抄袭，由于好多阀门用户多年停留于使用传统产品，因而好多产品内外结构多年没有实质性改进与提高。

再如目前我国阀门产品驱动执行机构控制水平也差。

国内生产的阀门配套驱动执行机构，其性能和控制水平仅是国外20世纪90年代水平，其动作灵敏度差，自动化控制能力和可靠性总体水平相对滞后。

与此其信号采集、信号比较、信号放大、信号返回等一系列控制能力落后于发达国家的水平。

其实就技术水平而言，常规阀门的设计和材料应用上，我们与国外知名企业相比，并没有多大的差距，在制造工艺上也没有不可逾越的鸿沟，那差在什么地方？但以实际情况就是差在认真两字上，一、产品[衬里截止阀]的详细资料：产品型号：J41J/FS型产品名称：衬里截止阀产品特点：法兰连接手动截止阀,直通式截止阀,连接手动截止阀二、截止阀概况：一、截止阀是指关闭（阀瓣）由阀杆带动并沿阀座中心轴线做升降运动的阀门，在管路上主要用来接通或截断管路中的介质，但不能做节流用。

二、设计规范遵循GB 12233、GB 12235、ANSI B16.34标准。

三、驱动方式手动、齿轮传动、气动（常开或常闭）、电动。

法兰连接截止阀设计与制造符合中国国家标准基本结构形式：直通式直流式公称压力PN1.0~2.5（MPa）公称通径DN15~350（mm）基本型号（全衬里）手动J41J J41FS齿轮传动J441J J441FS J45J J45FS J541J J541FS气动J6B41J J6B41FS 电动J941J J94FS遵循规范STANDARD设计于制造GB 12233/GB12235结构长度GB 12221（长-短系列）法兰尺寸JB 78/JB 79（GB，HG，SH）压力试验GB/T13927标志GB12220供货GB/T12252三、主要零部件材料表：序号零件名称灰铸铁铸钢不锈钢超低碳不锈钢Z C P R PL RL1 阀体、阀盖HT250 WCB CF8 CF8M CF3 CF3M2 阀瓣、阀杆35 1Cr13 1Cr18NI9 1Cr18Ni12Mo2Ti 00Cr18Ni100Cr17Ni14Mo23 活节螺栓35 35 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 1Cr17Ni24 衬里层/阀座衬硬橡胶（NR）FEP（F46）PCTFE（F3）PFA（可溶性聚四氟乙烯）5 填料PTFE（F4）PTFE（F4）6 填料压盖WCB WCB CF8 CF8M CF3 CF3M7 阀杆螺母ZCuAl10Fe3ZCuAl10Fe38 螺栓35 35 1Cr17Ni2 1Cr17Ni2 1Cr17Ni9Ti 1Cr17Ni9Ti9 螺母45 45 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 0Cr18Ni910 手轮HT200 HT200 WCC WCC WCC WCC一、产品[衬里直角阀]的详细资料：产品型号：J44J/FS型产品名称：衬里直角阀产品特点：公称通径：DN15~300（mm）主要零部件材料见表A2 基本型号：手动J44F43 电动J944F3 J44F46 J944F46 法兰连接截止阀（角式）设计与制造符合中国国家标准基本结构形式：角式公称压力：PN1.0~2.5（MPa）法兰连接手动截止阀遵循规范STDNARD设计与制造GB12233/GB12235结构长度GB12221/JB96法兰尺寸JB78/JB79（GB，HG，SH）压力试验GB/T13927标志GB/T12220供货GB/T12252二、主要零部件材料表：公称通径标准值参考值DN （mm）NPS（inch）L D D1 D2 F B Z-Φd Do H1 H2W（kg）PN1.0MPa15 1/2 65/90 95 65 45 2 14 4-Φ14100 240 265 7 20 3/4 75-95 105 75 55 2 16 4-Φ14100 245 270 7.5 25 1 80/100 115 85 65 2 16 4-Φ1412 250 275 8 32 1 1/4 95/105 135 100 78 2 18 4-Φ180120 260 290 12 40 1 1/2 80/100 145 110 85 3 18 4-Φ18140 290 325 1450 2 115/125160 125 100 3 20 4-Φ18140 300 335 1965 2 1/2 145 180 145 120 3 20 4-Φ18160 355 400 27 80 155 195 160 135 22 4-Φ18160 400 450 42 100 4 175 215 180 155 3 22 8-Φ18180 455 495 50 125 5 200 245 210 185 3 24 8-Φ1810 530 560 64150 6 240/225280 240 210 24 8Φ18240 605 650 85200 8 275 335 295 265 3 26 8-Φ18240 650 770 105 250 10 325 390 350 320 3 28 12-Φ23280 680 800 135 300 12 375 440 400 368 4 28 12-Φ23280 710 835 15515 1/2 65/90 95 65 45 2 14 4-Φ14100 240 265 7 20 3/4 75-95 105 75 55 2 16 4-Φ14100 245 270 7.5 25 1 80/100 115 85 65 2 16 4-Φ14120 250 275 8.5 32 1 1/4 95/105 135 100 78 2 18 4-Φ18140 260 290 12 40 1 1/2 80/100 145 110 85 3 18 4-Φ18140 290 325 1450 2 115/125160 125 100 3 20 4-Φ18 160 300 335 1965 2 1/2 145 180 145 120 3 20 4-Φ18180 355 400 27 80 3 155 195 160 135 3 22 8-Φ18240 400 450 42 100 4 175 215 180 155 3 24 8-Φ18240 455 495 50 125 5 200 245 210 185 3 26 8-Φ18280 530 560 64150 6 240/255280 240 210 3 28 8-Φ23320 605 650 85200 8 275 335 295 165 3 30 8-Φ23360 650 770 15515 1/2 65/90 95 65 45 2 16 4-Φ14120 245 270 7.5 20 3/4 75/95 105 75 55 2 16 4-Φ14120 250 275 8.8 25 80/100 115 85 65 2 16 4-Φ14140 260 290 11 32 1 1/4 95/105 135 100 78 2 18 4-Φ18140 290 325 1340 1 1/2 100/115145 110 85 3 18 4-Φ18160 300 335 1850 2 115/125160 125 100 3 20 4-Φ18180 355 400 31*表中L值符合GB12221长系列，其中分子表示按JB96的L值。

软密封闸阀的操作:（1）阀门的开启关闭方向，很多操作者经常在这里犯错误，人们只需要记住阀门关闭方向是顺时针就可以了。

（2) 如果软密封闸阀应用于管道网络，阀门内部的气动装置需要人工操作，人们需要采用人工的方法对其进行开启关闭操作，每天开启关闭的次数不要太多，以免对阀门造成伤害。

如果是大口径阀门，开启关闭的次数需要保持在两百次到六百次之间。

(3）封闸阀开启关闭的作用力间距需要维持在一定范围之内，主要是为了节省人力，方便一个人操作，如果作用力间距超过这个范围，那么至少需要两到三人才能成功启动阀门。

（4）阀门的尺寸一定要规范，放置阀门的时候一定要注意将封闸阀的阀门正面朝下。

软密封闸阀的安装:1、软密封闸阀阀门未使用时，应将闸板处于微启状态，阀门应整齐地存放在通风干燥的库房内，严禁堆置和露天存放；阀门两端应用盖板封堵，以防灰尘、杂质进入阀门内部。

2、若要长期存放时，应定期检查。

3、安装前应仔细核对阀门的标志及合格证是否符合使用要求；确认无误后方可进行安装。

4、阀门在使用中，仅作全开或全关使用。

5、阀门在使用中，应随时观察，发现故障应立即停用，查明原因并消除。

强度试验和密封性试验后装在主阀上的旁通阀，在主阀进行强度和密封性试验;主阀关闭件打开时，也应随之开启。

6、铸铁阀门强度试验时，应用铜锤轻敲阀体和阀盖，检查有否渗漏。

7、阀门进行试验时，除旋塞阀有规定允许密封面涂油外，其他阀门不允许在密封面上涂油试验。

8、阀门试压时，盲板对阀门的压紧力不宜过大，以免阀门产生变形，影响试验效果，铸铁阀门如果压得过紧，还会破损。

9、阀门试压完毕后，应及时排除阀内积水并擦干净，还应作好试验记录。

软密封闸阀的维护和修理:(1)软密封闸阀在机身和零件都完好的情况下，密封面稍有变形或腐蚀，阀门就不能使用。

而且修复的时候过于麻烦，造成极大的浪费。

因此在使用中，阀板与密封尽量要有少的摩擦，这样就尽可能扥避免了阀体的损坏。

(2)解决阀座和阀板的密封面腐蚀或变形后，阀板能自动补偿的并压紧密封面以及与软密封闸阀间压力自动平衡的问题，解决软密封材料受磨擦而损坏密封面的问题，由于该闸阀的密封套可换，大大的增长阀门的使用寿命。

化工部阀门标准测机构，而应用于阀门产品的计算机应用软件也是相当齐全：既可通过分析手段对新产品和新技术的先进性能进行理论分析与预测，又可采用实验的方法预测结果进行验证，根据统计数据同时验证其分析方法的正确性，以此得出一系列有效的阀门性能和技术特性的分析方法，以此类方法应用于后续阀门技术的开发，以至在降低研发成本，其研究成果更具实效。

好多企业阀门产品虽获得不少国家专利，但好多专利仅为实用专利，技术含量不高，好多专利仅在结构上作了部分改进，没有实质性改进发明。

有的还存在仿制和抄袭，由于好多阀门用户多年停留于使用传统产品，因而好多产品内外结构多年没有实质性改进与提高。

再如目前我国阀门产品驱动执行机构控制水平也差。

国内生产的阀门配套驱动执行机构，其性能和控制水平仅是国外20世纪90年代水平，其动作灵敏度差，自动化控制能力和可靠性总体水平相对滞后。

与此其信号采集、信号比较、信号放大、信号返回等一系列控制能力落后于发达国家的水平。

其实就技术水平而言，常规阀门的设计和材料应用上，我们与国外知名企业相比，并没有多大的差距，在制造工艺上也没有不可逾越的鸿沟，那差在什么地方？但以实际情况就是差在认真两字上，一、产品[衬里截止阀]的详细资料：产品型号：J41J/FS型产品名称：衬里截止阀产品特点：法兰连接手动截止阀,直通式截止阀,连接手动截止阀二、截止阀概况：一、截止阀是指关闭（阀瓣）由阀杆带动并沿阀座中心轴线做升降运动的阀门，在管路上主要用来接通或截断管路中的介质，但不能做节流用。

二、设计规范遵循GB 12233、GB 12235、ANSI B16.34标准。

三、驱动方式手动、齿轮传动、气动（常开或常闭）、电动。

法兰连接截止阀设计与制造符合中国国家标准基本结构形式：直通式直流式公称压力PN1.0~2.5（MPa）公称通径DN15~350（mm）基本型号（全衬里）手动J41J J41FS齿轮传动J441J J441FS J45J J45FS J541J J541FS气动J6B41J J6B41FS 电动J941J J94FS遵循规范STANDARD设计于制造GB 12233/GB12235结构长度GB 12221（长-短系列）法兰尺寸JB 78/JB 79（GB，HG，SH）压力试验GB/T13927标志GB12220供货GB/T12252三、主要零部件材料表：序号零件名称灰铸铁铸钢不锈钢超低碳不锈钢Z C P R PL RL1 阀体、阀盖HT250 WCB CF8 CF8M CF3 CF3M2 阀瓣、阀杆35 1Cr13 1Cr18NI9 1Cr18Ni12Mo2Ti 00Cr18Ni100Cr17Ni14Mo23 活节螺栓35 35 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 1Cr17Ni24 衬里层/阀座衬硬橡胶（NR）FEP（F46）PCTFE（F3）PFA（可溶性聚四氟乙烯）5 填料PTFE（F4）PTFE（F4）6 填料压盖WCB WCB CF8 CF8M CF3 CF3M7 阀杆螺母ZCuAl10Fe3ZCuAl10Fe38 螺栓35 35 1Cr17Ni2 1Cr17Ni2 1Cr17Ni9Ti 1Cr17Ni9Ti9 螺母45 45 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 0Cr18Ni910 手轮HT200 HT200 WCC WCC WCC WCC一、产品[衬里直角阀]的详细资料：产品型号：J44J/FS型产品名称：衬里直角阀产品特点：公称通径：DN15~300（mm）主要零部件材料见表A2 基本型号：手动J44F43 电动J944F3 J44F46 J944F46 法兰连接截止阀（角式）设计与制造符合中国国家标准基本结构形式：角式公称压力：PN1.0~2.5（MPa）法兰连接手动截止阀遵循规范STDNARD设计与制造GB12233/GB12235结构长度GB12221/JB96法兰尺寸JB78/JB79（GB，HG，SH）压力试验GB/T13927标志GB/T12220供货GB/T12252二、主要零部件材料表：公称通径标准值参考值DN （mm）NPS（inch）L D D1 D2 F B Z-Φd Do H1 H2W（kg）PN1.0MPa15 1/2 65/90 95 65 45 2 14 4-Φ14100 240 265 7 20 3/4 75-95 105 75 55 2 16 4-Φ14100 245 270 7.5 25 1 80/100 115 85 65 2 16 4-Φ1412 250 275 8 32 1 1/4 95/105 135 100 78 2 18 4-Φ180120 260 290 12 40 1 1/2 80/100 145 110 85 3 18 4-Φ18140 290 325 1450 2 115/125160 125 100 3 20 4-Φ18140 300 335 1965 2 1/2 145 180 145 120 3 20 4-Φ18160 355 400 27 80 155 195 160 135 22 4-Φ18160 400 450 42 100 4 175 215 180 155 3 22 8-Φ18180 455 495 50 125 5 200 245 210 185 3 24 8-Φ1810 530 560 64150 6 240/225280 240 210 24 8Φ18240 605 650 85200 8 275 335 295 265 3 26 8-Φ18240 650 770 105 250 10 325 390 350 320 3 28 12-Φ23280 680 800 135 300 12 375 440 400 368 4 28 12-Φ23280 710 835 15515 1/2 65/90 95 65 45 2 14 4-Φ14100 240 265 7 20 3/4 75-95 105 75 55 2 16 4-Φ14100 245 270 7.5 25 1 80/100 115 85 65 2 16 4-Φ14120 250 275 8.5 32 1 1/4 95/105 135 100 78 2 18 4-Φ18140 260 290 12 40 1 1/2 80/100 145 110 85 3 18 4-Φ18140 290 325 1450 2 115/125160 125 100 3 20 4-Φ18 160 300 335 1965 2 1/2 145 180 145 120 3 20 4-Φ18180 355 400 27 80 3 155 195 160 135 3 22 8-Φ18240 400 450 42 100 4 175 215 180 155 3 24 8-Φ18240 455 495 50 125 5 200 245 210 185 3 26 8-Φ18280 530 560 64150 6 240/255280 240 210 3 28 8-Φ23320 605 650 85200 8 275 335 295 165 3 30 8-Φ23360 650 770 15515 1/2 65/90 95 65 45 2 16 4-Φ14120 245 270 7.5 20 3/4 75/95 105 75 55 2 16 4-Φ14120 250 275 8.8 25 80/100 115 85 65 2 16 4-Φ14140 260 290 11 32 1 1/4 95/105 135 100 78 2 18 4-Φ18140 290 325 1340 1 1/2 100/115145 110 85 3 18 4-Φ18160 300 335 1850 2 115/125160 125 100 3 20 4-Φ18180 355 400 31*表中L值符合GB12221长系列，其中分子表示按JB96的L值。

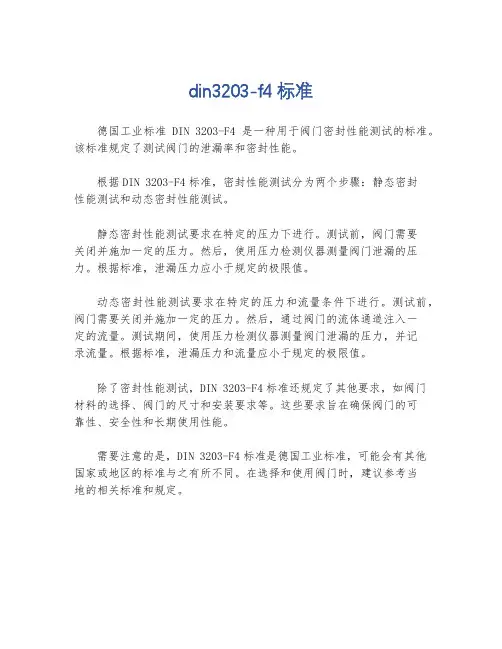

din3203-f4标准
德国工业标准DIN 3203-F4是一种用于阀门密封性能测试的标准。

该标准规定了测试阀门的泄漏率和密封性能。

根据DIN 3203-F4标准，密封性能测试分为两个步骤：静态密封
性能测试和动态密封性能测试。

静态密封性能测试要求在特定的压力下进行。

测试前，阀门需要
关闭并施加一定的压力。

然后，使用压力检测仪器测量阀门泄漏的压力。

根据标准，泄漏压力应小于规定的极限值。

动态密封性能测试要求在特定的压力和流量条件下进行。

测试前，阀门需要关闭并施加一定的压力。

然后，通过阀门的流体通道注入一
定的流量。

测试期间，使用压力检测仪器测量阀门泄漏的压力，并记
录流量。

根据标准，泄漏压力和流量应小于规定的极限值。

除了密封性能测试，DIN 3203-F4标准还规定了其他要求，如阀门材料的选择、阀门的尺寸和安装要求等。

这些要求旨在确保阀门的可
靠性、安全性和长期使用性能。

需要注意的是，DIN 3203-F4标准是德国工业标准，可能会有其他国家或地区的标准与之有所不同。

在选择和使用阀门时，建议参考当
地的相关标准和规定。

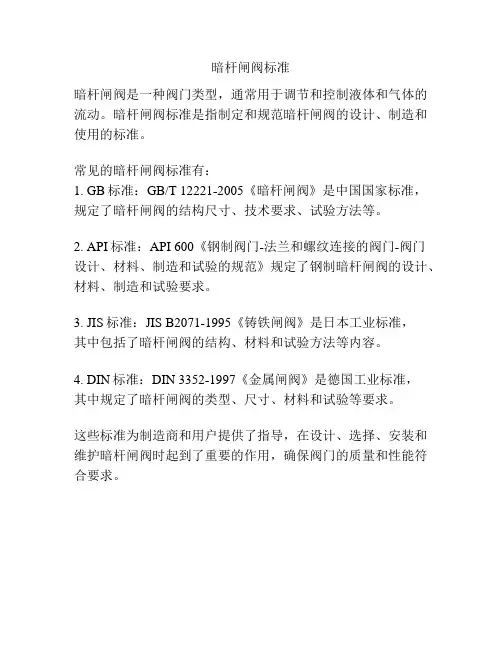

暗杆闸阀标准
暗杆闸阀是一种阀门类型，通常用于调节和控制液体和气体的流动。

暗杆闸阀标准是指制定和规范暗杆闸阀的设计、制造和使用的标准。

常见的暗杆闸阀标准有：
1. GB标准：GB/T 12221-2005《暗杆闸阀》是中国国家标准，规定了暗杆闸阀的结构尺寸、技术要求、试验方法等。

2. API标准：API 600《钢制阀门-法兰和螺纹连接的阀门-阀门
设计、材料、制造和试验的规范》规定了钢制暗杆闸阀的设计、材料、制造和试验要求。

3. JIS标准：JIS B2071-1995《铸铁闸阀》是日本工业标准，
其中包括了暗杆闸阀的结构、材料和试验方法等内容。

4. DIN标准：DIN 3352-1997《金属闸阀》是德国工业标准，
其中规定了暗杆闸阀的类型、尺寸、材料和试验等要求。

这些标准为制造商和用户提供了指导，在设计、选择、安装和维护暗杆闸阀时起到了重要的作用，确保阀门的质量和性能符合要求。

软密封闸阀德标尺寸表介绍软密封闸阀是一种常用的阀门类型，具有良好的密封性能和流量控制能力。

德标尺寸表是指根据德国标准制定的闸阀尺寸规范。

本文将深入探讨软密封闸阀德标尺寸表的相关内容。

软密封闸阀简介软密封闸阀是一种用于切断或连接管路介质流动的阀门，具有良好的密封性能和耐高温、耐腐蚀性。

软密封闸阀的密封结构一般采用弹性材料，如橡胶或PTFE，以实现较好的密封效果。

该类型阀门适用于各种介质，包括水、油、气体等。

德标尺寸表的作用德标尺寸表是根据德国标准制定的软密封闸阀尺寸规范。

该表格包含了软密封闸阀的各个部件的尺寸参数，如阀体、阀盖、阀杆等。

德标尺寸表的作用是确保闸阀的尺寸满足标准要求，以便能够与其他管路设备相匹配，实现良好的密封性能和操作效果。

德标尺寸表的内容德标尺寸表包含了软密封闸阀的各项尺寸参数。

以下是德标尺寸表的内容示例：阀体尺寸•阀体长度：根据规格和型号确定，一般为标准长度。

•进出口法兰尺寸：根据管路要求和标准规定，选择适当尺寸的法兰连接。

•法兰孔径和螺栓数量：根据法兰尺寸和类型确定。

•其他尺寸参数：如法兰厚度、螺栓直径等。

阀盖尺寸•阀盖长度：一般与阀体长度一致，确保良好的连接和密封效果。

•阀杆尺寸：阀杆长度、直径等参数要满足操作要求和德标规定。

阀杆尺寸•阀杆长度：根据阀门设计要求和安装场所确定。

•阀杆直径：根据阀门尺寸和德标要求选择合适的直径。

•阀杆螺纹：根据阀杆连接方式和标准规定确定。

其他部件尺寸德标尺寸表还会包含其他部件的尺寸规范，如密封圈、密封垫、阀座等。

这些部件的尺寸参数对于保证软密封闸阀的密封性能和使用寿命非常重要。

使用德标尺寸表的注意事项在使用德标尺寸表时，需要注意以下几点以确保正确选择和安装闸阀：1.根据实际需求和应用场所选择合适的德标尺寸表。

2.仔细阅读德标尺寸表，了解其中的尺寸要求和规范。

3.确保软密封闸阀的各个部件尺寸与德标要求相匹配。

4.安装过程中，需按照德标要求进行调整、检查和测试。

产品使用说明书Z45X-10/16软密封闸阀一、用途和主要性能规范1.本阀可使用在介质温度不高于80℃的管路和设备上作为调节和截流之用。

2.主要性能规范二、结构和作用原理1.本阀是法兰连接软密封暗杆楔式闸阀，是由阀体、阀盖、闸板、阀杆、手轮等组成。

2.本阀靠转动手轮使阀杆转动，带动闸板上升或下降，从而达到启闭的目的。

利用闸板受力时，产生的微量变形的补偿作用来达到密封的效果。

三、外型尺寸及主要零件材质1.主要连接尺寸试验压力型号公称压力(MPa)强度(水)MPa密封(水)MPa适用温度℃适用介质Z45X-10 1.0 1.5 1.1Z45X-161.62.41.80～80℃水结构长度D 2D 1Dbfn-d公称通径JB97GB12221PN10PN16PN10PN16PN10PN16PN10PN16PN10PN16H50180178991251651934-19234651951901181451851934-19257802102031321602001938-193091002302291561802201938-193101252552541842102501938-194101502802672112402851938-234602003302922662953402038-2312-2357025038033031935035539540522312-2312-2870030042035637040041044546024.5412-2312-2881035045038142946047050552024.526.5416-2316-2896040048040648051552556558024.528416-2816-3198645051043253054856558561564025.530420-2820-3150054045758260962065067071526.531.5420-2820-346006005086827207257707808403036520-3120-372.外型及主要零件材质四、保管、安装及使用注意事项1.该阀应放在干燥的仓库内，严禁露天存放。

暗杆软密封闸阀国标
暗杆软密封闸阀国标是国家相关部门制定的一项技术标准，旨在规范闸阀的设计、制造和使用，保证其质量和安全性，适用于各种工业、城市供排水和矿山等领域。

一、概述
暗杆软密封闸阀是一种结构简单、操作方便、密封可靠的闸阀，其密封面由软材料制成，可以更好的适应工作介质的变化和管路的振动。

目前已经制定了国标（GB）和行业标准（JB）两项标准，其中国标是更高级别的技术标准。

二、设计要求
暗杆软密封闸阀国标对闸阀的设计要求比较严格，包括阀门的结构、材料、性能、试验等多个方面。

其中，阀门刚度、密封可靠性、操作力矩、外泄漏量等是重点考虑的问题。

三、制造要求
制造是保证阀门质量的关键环节，国标规定了阀门的加工精度、材料的质量标准、焊接工艺等多个制造要求，同时要求生产企业具备相应的实力和生产设施。

四、试验要求
试验是保证阀门质量的重要环节，国标规定了闸阀的强度试验、密封试验和耐久性试验等多个试验要求，以确保阀门的质量、性能和可靠性。

综上所述，暗杆软密封闸阀国标的制定和实施，对于提高中国制造的技术水平和产品质量具有重要意义。

同时，各生产企业也应该严格按照国标进行生产和制造，并积极开展技术创新和研发，以推动闸阀行业的发展和进步。

阀门软密封与硬密封的代号
摘要：
一、阀门软密封与硬密封的定义与区别
二、阀门软密封与硬密封的代号表示方法
三、阀门软密封与硬密封的选择与应用
正文：
阀门软密封与硬密封的定义与区别：
阀门软密封是指在阀门密封副的两侧，一侧是金属材料，另一侧是有弹性的非金属材料。

这种密封的密封性能较好，但不耐高温，易磨损，机械性较差。

而阀门硬密封则采用金属制作，密封性能相对比较差，尽管有制造商宣称可以作到很高的密封性能，但在实际应用中，硬密封的密封性能还是受到一定限制。

阀门软密封与硬密封的代号表示方法：
阀门软密封通常用“F”表示，如F4、F6 等，其中“F”代表非金属材料。

而阀门硬密封通常用“M”表示，如M3、M12 等，其中“M”代表金属材料。

阀门软密封与硬密封的选择与应用：
在选择阀门密封方式时，需要根据实际工况来决定。

如果工况要求密封性能好，且温度、压力等参数在软密封材料所能承受的范围之内，那么可以选择软密封。

反之，如果工况要求密封性能较差，或者温度、压力等参数超出软密封材料所能承受的范围，那么可以选择硬密封。
