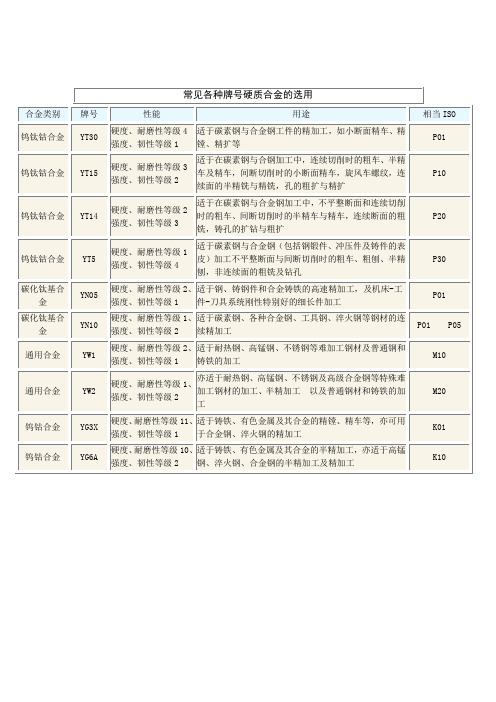

常见各种牌号硬质合金的选用

硬质合金的分类及大致用途归纳第一篇：硬质合金的分类及大致用途归纳YG(又称钨钴类)、YT(又称钨钴钛类)、YW(又称万能刀片)。

P、钢件S、耐热合金、钛合金M、不锈钢H、淬硬材料K、铸铁N、铝1。

YG是钨钴合金类，YG6、铸铁，有色金属及其合金与非金属材料连续切削时的粗车，间断切削时的半精车和精车等。

2。

YT是钨钛钴合金类，YT5、碳素钢及合金钢不平整断面于间断切削时的粗车，粗刨，半精刨，非连续面的粗铣及钻孔！3。

YW是钨钛钽钴合金类，以YW1来说一般适合加工耐热钢，高锰钢，不锈钢等难加工的钢材，普通钢，和铸铁。

YW2比YW1强度更强能承受较大的载荷！4。

还有一种能加工淬火钢（高速钢）的材质是726，727。

5。

还有其他的刀具材料：陶瓷，金刚石，立方氮化硼。

a.陶瓷，一般可以干式切削，抗弯强度低些，但红硬性很高，当温度达到1200摄氏度时，硬度仍高达80HRA，主要适合加工钢，铸铁，不锈钢，淬硬合金零件以及精铣大平面等！b.金刚石，一般的都是人造聚晶金刚石，一般都加工些活塞，汽缸，轴承的车，镗等。

c.立方氮化硼的硬度略低于人造金刚石，但它的热稳定性和对铁的化学稳定性均高于人造金刚石，因此可用来加工各黑色的金属，如淬硬的工具钢，模具钢，冷硬铸铁以及硬度在35HRC以上的钴基和镍基高温合金！切削不同材料工件，需要选择好不同材料刀具，这对切削效率提高，保证加工工件质量具有重要意义。

使用较多的刀具材料可分：硬质合金刀具与高速钢刀具二大类。

而硬质合金刀具根据其切削不同材料又分三种牌号YT(又称钨钴钛类)、YG(又称钨钴类)、YW(又称万能刀片)。

YT牌号合金刀片适宜切削各种刚件、铜。

但不能切削不锈钢、铝、铝合金，也不宜切削铸铁。

YT牌号合金刀片常用型号有YT5、YT10、YT15、YT30。

YT30刀片在这四种型号刀片中硬度最高适宜切削硬度较高工件，以保证刀具耐磨性和工件尺寸精度，但只能适合半精加工和精加工。

硬质合金材料及牌号YG3X 14.6-15.2 1320 92 适于铸铁、有色金属及合金淬火钢合金钢小切削断面高速精加工。

K01 YG3XYG6A 14.6-15.0 1370 91.5 适于硬铸铁，有色金属及其合金的半精加工，亦适于高锰钢、淬火钢、合金钢的半精加工及精加工。

K05 YG6AYG6X 14.6-15.0 1420 91 经生产使用证明，该合金加工冷硬合金铸铁与耐热合金钢可获得良好的效果，也适于普通铸铁的精加工。

K10 YG6XYK15 14.2-14.6 2100 91 适于加工整体合金钻、铣、铰等刀具。

具有较高的耐磨性及韧性。

K15K20 YK15YG6 14.5-14.9 1380 89 适于用铸铁、有色金属及合金非金属材料中等切削速度下半精加工。

K20 YG6YG6X-1 14.6-15.0 1500 90 适于铸铁，有色金属及其合金非金属材料连续切削时的精车，间断切削时的半精车、精车、小断面精车、粗车螺纹、连续断面的半精铣与精铣，孔的粗扩与精扩。

K20 YG6X-1YG8N 14.5-14.8 2000 90 适于铸铁、白口铸铁、球墨铸铁以及铬、镍不锈钢等合金材料的高速切削。

K30 YG8NYG8 14.5-14.9 1600 89.5 适于铸铁、有色金属及其合金与非金属材料加工中，不平整断面和间断切削时的粗车、粗刨、粗铣，一般孔和深孔的钻孔、扩孔。

K30 YG8YG10X 14.3-14.7 2200 89.5 适于制造细径微钻、立铣刀、旋转锉刀等。

K35 YG10XYS2T 14.4-14.6 2200 91.5 属超细颗粒合金，适于低速粗车，铣削耐热合金及钛合金，作切断刀及丝锥、锯片铣刀尤佳。

K30 YS2TYL10.1 14.9 1900 91.5 具有较好的耐磨性和抗弯强度，主要用为生产挤压棒材，适合做一般钻头、刀具等耐磨件。

K15-K25 YL10.1YL10.2 14.5 2200 91.5 具有很好的耐磨性和抗弯强度，主要用来生产挤压棒材，制作小直径微型钻头、钟表加工用刀具，整体铰刀等其它刃具和耐磨零件。

YG(又称钨钴类)、YT(又称钨钴钛类)、YW(又称万能刀片)。

P、钢件S、耐热合金、钛合金M、不锈钢H、淬硬材料K、铸铁N、铝1。

YG是钨钴合金类，YG6、铸铁，有色金属及其合金与非金属材料连续切削时的粗车，间断切削时的半精车和精车等。

2。

YT是钨钛钴合金类，YT5、碳素钢及合金钢不平整断面于间断切削时的粗车，粗刨，半精刨，非连续面的粗铣及钻孔！3。

YW是钨钛钽钴合金类，以YW1来说一般适合加工耐热钢，高锰钢，不锈钢等难加工的钢材，普通钢，和铸铁。

YW2比YW1强度更强能承受较大的载荷！4。

还有一种能加工淬火钢（高速钢）的材质是726，727。

5。

还有其他的刀具材料：陶瓷，金刚石，立方氮化硼。

a.陶瓷，一般可以干式切削，抗弯强度低些，但红硬性很高，当温度达到1200摄氏度时，硬度仍高达80HRA ，主要适合加工钢，铸铁，不锈钢，淬硬合金零件以及精铣大平面等！b.金刚石，一般的都是人造聚晶金刚石，一般都加工些活塞，汽缸，轴承的车，镗等。

c.立方氮化硼的硬度略低于人造金刚石，但它的热稳定性和对铁的化学稳定性均高于人造金刚石，因此可用来加工各黑色的金属，如淬硬的工具钢，模具钢，冷硬铸铁以及硬度在35HRC 以上的钴基和镍基高温合金！切削不同材料工件，需要选择好不同材料刀具，这对切削效率提高，保证加工工件质量具有重要意义。

使用较多的刀具材料可分：硬质合金刀具与高速钢刀具二大类。

而硬质合金刀具根据其切削不同材料又分三种牌号YT(又称钨钴钛类)、YG(又称钨钴类)、YW(又称万能刀片)。

YT牌号合金刀片适宜切削各种刚件、铜。

但不能切削不锈钢、铝、铝合金，也不宜切削铸铁。

YT牌号合金刀片常用型号有YT5、YT10、YT15、YT30。

YT30刀片在这四种型号刀片中硬度最高适宜切削硬度较高工件，以保证刀具耐磨性和工件尺寸精度，但只能适合半精加工和精加工。

YT5和YT10牌号刀片在前边四种刀片中硬度较低，适宜粗加工切削和断续切削加工。

硬质合⾦牌号、性能及⽤途【完整版】硬质合⾦牌号、性能及⽤途【完整版】硬质合⾦是以⼀种或⼏种难熔碳化物（碳化钨、碳化钛等）的粉末为主要成分，加⼊作为粘接剂的⾦属粉末（钴、镍等），经粉末冶⾦法⽽制得的合⾦。

它主要⽤于制造⾼速切削刃具和硬、韧材料切削刃具，以及制作冷作模具、量具和不受冲击、振动的⾼耐磨零件。

硬质合⾦的特点（1）硬度、耐磨性和红硬性⾼硬质合⾦常温下硬度可达86~93HRA，相当于69~81HRC。

在900~1000℃能保持⾼硬度，并有优良的耐磨性。

与⾼速⼯具钢相⽐，切削速度可⾼4~7倍，寿命长5~80倍，可切削硬度⾼达50HRC的硬质材料。

（2）强度、弹性模量⾼硬质合⾦的抗压强度⾼达6000MPa，弹性模量为（4~7）×105MPa，都⾼于⾼速钢。

但其抗弯强度较低，⼀般为1000~3000MPa。

（3）耐蚀性、抗氧化性好⼀般能很好地抗⼤⽓、酸、碱等腐蚀，不易氧化。

（4）线膨胀系数⼩⼯作时，形状尺⼨稳定。

（5）成形制品不再加⼯、重磨由于硬质合⾦硬度⾼并有脆性，所以粉末冶⾦成形烧结后不再进⾏切削加⼯或重磨，特需再加⼯时，只能采⽤电⽕花、线切割、电解磨削等电加⼯或专门的砂轮磨削。

通常由硬质合⾦制成的⼀定规格的制品，采⽤钎焊、粘接或机械装夹在⼑体或模具体上使⽤。

常⽤硬质合⾦常⽤硬质合⾦按成分和性能特点分为三类：钨钴类、钨钛钴类、钨钛钽（铌）类。

⽣产中应⽤最⼴泛的是钨钴类和钨钛钴类硬质合⾦。

（1）钨钴类硬质合⾦主要成分是碳化钨（WC）和钴，牌号⽤代号YG（“硬”、“钴”两字汉语拼⾳字⾸），后加钴含量的百分数值表⽰。

如YG6表⽰钴含量为6%的钨钴类硬质合⾦，碳化钨含量为94%。

（2）钨钛钴类硬质合⾦主要成分是碳化钨（WC）、碳化钛（TiC）及钴，牌号⽤代号YT（“硬”、“钛”两字汉语拼⾳字⾸），后加碳化钛含量的百分数值表⽰。

如YT15表⽰碳化钛含量15%的钨钛钴类硬质合⾦。

（3）钨钛钽（铌）类硬质合⾦这类硬质合⾦⼜称通⽤硬质合⾦或万能硬质合⾦，主要成分是碳化钨（WC）、碳化钛（TiC）、碳化钽（TaC）或碳化铌（NbC）和钴组成。

常用地质勘探、煤炭采掘工具用硬质合金Cemented carbide products for geological prospecting and coal mining常用地质勘探、煤炭采掘工具硬质合金牌号、性能及推荐用途Grades, properties and recommended applications of conventional cemented carbide for geological prospecting and coal mining tools.矿山钎片用新材质牌号简介Brief on new material grades for mining inserts硬质合金冷墩冷冲模具材料性能介绍Cemented Carbide Punching and Heading Dies Material冷墩冷冲模具新材料性能介绍Cemented Carbide Punching and Heading Dies New Materials油田用牌号Grades for applications in oil fields 物理机械性能(典型值Typical values)专为油田采掘用牙轮钻设计的新牌号New grades specially designed for tri-cone drill bits for oil fields excavation物理机械性能(典型值Typical values)硬质合金钻齿制品牌号、性能及推荐用途矿用牌号Grades,properties and recommended applications常用硬质合金破碎锤用制品牌号性能及用途Grades,properties and applications of conventional cemented硬质合金异型制品牌号、性能及推荐用途Special cemented carbide products—grades,properties and recommended applications。

不同的五金工具，一定要找准生产该产品的材质，才能生产出既优质又便宜的配件工具。

例如内六角扳手，通常使用45#中碳钢材作为原材料，能让扳手价格更大众化，供更多客户选择。

牌号/相当标准ISO/ 物理机械性能(min):抗弯强度N/mm2 ;硬度HRA/用途1、YG3x/ K01/ 1420; 92.5 /适于铸铁。

有色金属及合金。

淬火钢合金钢小切削断面高速精加工。

2、YG6/ K20 /1900; 90.5 /适于铸铁。

有色金属及合金。

非金属材料中等到切削速度下半精加工和精加工。

3、YG6x /K15/ 1800; 92.0/ 适于冷硬铸铁。

球墨铸铁。

灰铸铁。

耐热合金钢的中小切削断面高速精加工。

半精加工。

4、YG6A/ K10/ 1800 ;92.0 /适于冷硬铸铁。

球墨铸铁。

灰铸铁。

耐热合金的中小切削断面高速精加工5、YG8/ K30/ 2200 ;90.0/ 适于铸铁。

有色金属及合金。

非金属材料低速粗加工。

6、YG8N/ K30/ 2100; 90.5 /适于铸铁。

白口铸铁。

球墨铸铁以及铬，镍不锈钢等合金材料的高速切削。

7、YG15/ K40/ 2500 ;87.0 /适于镶制油井。

煤炭开采钻头。

地质勘探钻头。

8、YG4C/ 1600; 89.5/ 适于镶制油井。

煤炭开采钻头。

地质勘探钻头。

9、YG8C/ 1800; 88.5 /适于镶制油井。

矿山开采钻头一字。

十字钻头。

牙轮钻齿。

潜孔钻齿。

10、YG11C/ 2200 ;87.0 /适于镶制油井。

矿山开采钻头一字。

十字钻头。

牙轮钻齿。

潜孔钻齿。

11、YW1/ M10/ 1400; 92.0 /适于钢。

耐热钢。

高锰钢和铸铁的中速半精加工。

12、YW2/ M20/ 1600; 91.0 /适于耐热钢。

高锰钢。

不锈钢等难加工钢材中。

低速粗加工和半精加工。

13、GE1/ M30/ 2000; 91.0 /适于非金属材料的低速粗加工和钟表齿轮耐磨损零件。

常用硬质合金刀具材料的选用分析摘要：硬质合金是高硬度、难溶的金属化合物（主要是WC、TiC等，又称高温碳化物）微米数量级的粉末，用Co、Mo、Ni等作粘结剂烧结而成的粉末冶金制品。

与高速钢相比，它具有较高的硬度、耐磨性和红硬性；与超硬材料相比，它具有较高的韧性。

由于硬质合金具有良好的综合性能，因此在刀具行业得到了广泛应用。

关键词：硬质合金；性能；硬度；选用硬质合金是高硬度、难溶的金属化合物（主要是WC、TiC等，又称高温碳化物）微米数量级的粉末，用Co、Mo、Ni等作粘结剂烧结而成的粉末冶金制品。

允许切削温度高达800～1000℃；切削中碳钢，切削速度可达1.67m/min以上。

目前虽然可供使用的品种很多，新型的刀具材料也不断出现，但硬质合金仍是最受欢迎的一种刀具材料。

与高速钢相比，它具有较高的硬度、耐磨性和红硬性；与超硬材料相比，它具有较高的韧性。

由于硬质合金具有良好的综合性能，因此在刀具行业得到了广泛应用。

文章结合硬质合金的基本特性，对牌号的适当选用等进行了综述，并举例说明。

1 常用硬质合金材料的种类常用的硬质合金材料按其化学成分与使用性能分为三类：第一类是WC-Co合金，即钨钴类，ISO标准以K表示，冶金部标准以YG表示。

用数字代表钴的含量，如YG6，表示含钴6%，含WC94%。

第二类是WC-TiC-Co合金，即钨钴钛类，ISO标准以P表示，冶金部标准以YT表示，用数字表示TiC的含量，如YT15，表示含TiC15%，其它WC和Co占85%。

而TiC+WC+Ni+Mo合金为碳化钛基类，ISO标准以P表示，冶金部标准以YN表示。

第三类是添加钽（Ta）铌（Nb）类，ISO标准以M表示，冶金部标准以YW表示。

2 硬质合金刀具材料的选用分析（1）WC-Co合金包括YG3X、YG3、YG6X、YG6、YG8、YG6A等，一般用于加工铸铁、有色金属及其合金。

在切削铸铁及其它脆性材料时，由于形成崩碎切屑，局部压力很大，并具有一定的冲击性。

硬质合金牌号、性能及用途【完整版】硬质合金是以一种或几种难熔碳化物（碳化钨、碳化钛等）的粉末为主要成分，加入作为粘接剂的金属粉末（钴、镍等），经粉末冶金法而制得的合金。

它主要用于制造高速切削刃具和硬、韧材料切削刃具，以及制作冷作模具、量具和不受冲击、振动的高耐磨零件。

硬质合金的特点（1）硬度、耐磨性和红硬性高硬质合金常温下硬度可达86~93HRA，相当于69~81HRC。

在900~1000℃能保持高硬度，并有优良的耐磨性。

与高速工具钢相比，切削速度可高4~7倍，寿命长5~80倍，可切削硬度高达50HRC的硬质材料。

（2）强度、弹性模量高硬质合金的抗压强度高达6000MPa，弹性模量为（4~7）×105MPa，都高于高速钢。

但其抗弯强度较低，一般为1000~3000MPa。

（3）耐蚀性、抗氧化性好一般能很好地抗大气、酸、碱等腐蚀，不易氧化。

（4）线膨胀系数小工作时，形状尺寸稳定。

（5）成形制品不再加工、重磨由于硬质合金硬度高并有脆性，所以粉末冶金成形烧结后不再进行切削加工或重磨，特需再加工时，只能采用电火花、线切割、电解磨削等电加工或专门的砂轮磨削。

通常由硬质合金制成的一定规格的制品，采用钎焊、粘接或机械装夹在刀体或模具体上使用。

常用硬质合金常用硬质合金按成分和性能特点分为三类：钨钴类、钨钛钴类、钨钛钽（铌）类。

生产中应用最广泛的是钨钴类和钨钛钴类硬质合金。

（1）钨钴类硬质合金主要成分是碳化钨（WC）和钴，牌号用代号YG（“硬”、“钴”两字汉语拼音字首），后加钴含量的百分数值表示。

如YG6表示钴含量为6%的钨钴类硬质合金，碳化钨含量为94%。

（2）钨钛钴类硬质合金主要成分是碳化钨（WC）、碳化钛（TiC）及钴，牌号用代号YT（“硬”、“钛”两字汉语拼音字首），后加碳化钛含量的百分数值表示。

如YT15表示碳化钛含量15%的钨钛钴类硬质合金。

（3）钨钛钽（铌）类硬质合金这类硬质合金又称通用硬质合金或万能硬质合金，主要成分是碳化钨（WC）、碳化钛（TiC）、碳化钽（TaC）或碳化铌（NbC）和钴组成。

国产常用硬质合金的牌号、身分及性能ID 牌号疏密程度①硬度②抗弯强度③至关的ISO牌号使用性能适用范围生产单元1 YN10 6.3 92 1.1(110) P05 为碳化钛基硬质合金,耐磨性和耐热性较高,抗振性差,烧焊及刃磨性能优于YT30 适用于碳素钢、合金钢、不锈钢、工具钢及淬硬钢的连续面精切株洲硬质合金厂2 YN05 5.9 93.3 0.95(95) P01 为碳化钛基硬质合金,耐磨性接近陶瓷,耐热性极好,抗打击及抗振性差适用于钢、淬硬钢、合金钢、不锈钢、生铁和合金生铁的高速精加工株洲硬质合金厂3 YT05(YT2) 12.5～12.9 92.5 1.2(120) P05 耐磨性高,耐热性良好,具备足够的高温硬度和韧性适用于碳素钢、合金钢和高强度钢的高速精加工和半精加工，以适用于淬硬钢及含钴较高的合金的加工株洲硬质合金厂4 YTM30(M30) 12.45 91.5 1.8(180) P25～P35 ④适用于低碳钢、中碳钢、合金结构钢、碳素工具钢、耐热钢和高强度钢的铣削，适于中速大进给铣削加工，是铣削专用牌号株洲硬质合金厂 5 YT35 12.5～12.6 91.2 2.1(210) P35 属超细晶粒合金,使用强度和抗打击性能优良,耐磨性优于YT5 适用于各类钢材，尤其是锻、铸件皮面粗车、粗铣和粗刨株洲硬质合金厂6 YTS25 12.8～13.2 91 2.0(200) P20～P40/M20～M30 耐磨性及韧性均较好,有较高的抗打击和抗振性能适于碳素钢、铸钢、高锰钢、高强度钢及合金钢的粗车、铣削和刨削株洲硬质合金厂7 YW3 12.7～13.3 92 1.4(140) M10,M20 耐磨性及耐热性很高,抗打击和抗振性能中常,韧性较好适于耐加热后黏合金钢、高强度钢、低合金超高强度钢的精加工和半精加工，亦可在打击小的环境下粗加工株洲硬质合金厂8 YW4 12.1～12.5 92 1.3(130) P10/M10 具备极好的耐高温性能和抗粘结性，通用性良好适于碳素钢、除镍基以外的大多数合金钢、调质钢，特别适于耐热不锈钢的精加工株洲硬质合金厂9 YS2(YG10H,YG10HT) 14.4～14.6 91.5 2.2(220) K30 属超细晶粒合金,耐磨性较好,抗打击和抗振性好用于加工钴基、镍基高温合金、钛合金、耐热不锈钢、耐加热后黏合金堆焊层，适于低速粗车和铣削加工，作切断刀及丝锥尤佳，也可用于钻孔、镗孔、滚齿等株洲硬质合金厂10 YGRM(6J) 15.0 92 1.8(180) K10,M10 属超细晶粒合，耐磨性优良、抗打击和抗振性能好、抗粘结能力强适于精车、半精车钛合金、耐加热后黏合金，也可用于上面所说的材料的铣削，加工各类生铁尤其是铣冷硬生铁及高强度钢，也用于堆焊、喷焊材料的粗车、铣削株洲硬质合金厂11 YM051(YH1) 14.2～14.4 92.5 1.65(165) K10 属超细晶粒合金、耐磨性高,耐热性好,韧性好,通用性强适合钛基、铁镍基和镍基耐加热后黏合金粗、精加工；淬硬钢，特殊耐热不锈钢的精加工和半精加工；高锰钢的粗、精加工；冷硬生铁的加工及非金属铸石、陶瓷、花岗石的加工；镍铬硼硅喷涂层、硅钢片、铝合金和高硅铝粉冶炼金属加工株洲硬质合金厂12 YH2 13.9～14.1 92.5 1.6(160) K05 属超细晶粒合金,耐磨性高,耐热性高,通用性好适合特种耐热不锈钢的粗、精加工；高强度钢的精加工；高锰钢的粗、精加工；淬硬钢的精与半精加工；冷硬生铁粗、精加工；亦适于铁基耐加热后黏合金精加工和半精加工；加工玻璃成品株洲硬质合金厂13 YM053(YH3) 13.9～14.2 92.5 1.6(160) K05 属超细晶粒合金,耐磨性优良,耐热性好适合高镍冷硬生铁、球墨冷硬生铁、白口铁的粗、精加工，镍基碳化钨喷焊层的精加工，亦适于一般生铁的粗、精加工株洲硬质合金厂14 YC09(9#) 14.8～15.0 94 1.4(140) K01 属超细晶粒合金,有高的硬度和耐磨性,良好的耐热性及导热性,抗范性变形能力强专用于各种镍基、钴基、铁基及含碳化钨自熔性喷涂合金材料的车、铣、刨加工株洲硬质合金厂15 YD10 14.7～15.0 92 1.6(160) K10 属超细晶粒合金,有高的韧性和耐磨性适合钟表、仪表等工业作各种小模数齿轮滚刀、铣刀、所有成形刀具和不佣人力机床用的各类刀具，最适于切削易切钢及有色金属株洲硬质合金厂16 B60 12.5 92 1.5(150) K01 属超细晶粒合金石油管罗纹用梳刀株洲硬质合金厂17 YG8W(W4) 14.7 92 2.0(200) K25 耐磨性及容许的切削速度较YG8高,抗打击和抗振性能良好适合加工耐加热后黏合金、钛合金及耐热不锈钢，可粗车及断续切削株洲硬质合金厂18 YT715 11.0～12.0 91.5 1.2(120) P10～P20 耐热性、耐磨性好、容许较高的切削速度用于高强合金钢的精加工和半精加工和罗纹加工自贡硬质合金厂19 YT707 11.8～12.5 92 1.45(145) P10/M10 耐热性和耐磨性好有较好的综合性能适用于高强合金钢、高速钢、弹簧钢的精加工和半精加工，适于加工罗纹。

牌号物理机械性能性能特点及用途介绍矫顽磁力KA/m密度 g/cm3抗弯强度不低于 N/mm2硬度 HRAYG8 11.0-16.5 14.65-14.85 ≥2000 ≥89.5耐磨性好，使用强度较低。

适于载荷不大、应力不显著的条件下，有色金属及其合金的冷冲压生产。

YG15 6.5-9.5 13.95-14.15 ≥2300 ≥87.0 耐磨较YG8低，强度高，适用于载荷较大、应力较显著的一般耐磨兼耐冲击模具。

YG20C 3.5-5.5 13.35-13.65 ≥2300 ≥82.5适于载荷大、应力显著的条件下工作的耐磨、耐冲击模具。

ZL3510.0-14.0 14.3-14.55 ≥2300 ≥87.5耐磨性好、强度高，适于制作一般耐磨、耐冲击模具，如剪断冲模等。

ZL40.15.0-10.5 13.57-13.77 ≥2300 ≥84.5 适于制作冲压模具，如冲压手表零件、乐器簧片、小尺寸钢球、螺钉、螺帽、铆钉等冲压模具。

其性能优于老牌号YG15。

ZL40.23.5-5.0 13.35-13.65 ≥2400 ≥82.5 适于制作标准件、轴承、工具等行业用冷镦、冷冲、冷压模具、一般耐冲击锻造模。

其性能及使用稳定性优于YG20C。

ZL40.53.0-5.0 13.00-13.50 ≥2500 ≥82.5 具有高抗冲击韧性及抗疲劳强度，耐磨性较好，适于冷镦钢球、顶锻钢螺钉及铆钉、冷冲压成型等工作载荷大、应力较显著的条件下。

ZL455.0-8.0 12.9-13.3 ≥2500 ≥81.5 具有高抗冲击韧性及抗疲劳强度，耐磨性较好，适于冷镦钢球、顶锻钢螺钉及铆钉、冷冲压成型等工作载荷大、应力较显著的条件下。

ZL40A3.8-5.5 13.35-13.65 ≥2650 83.0-85.5 具有较高的抗冲击韧性及抗疲劳强度，耐磨性能好，适于应力较大条件下，制作标准件、冷镦钢球、顶锻螺钉等冷冲、冷压模具。

硬质合金钢牌号硬质合金钢牌号是指一种具有高硬度、高耐磨性和高强度的钢材。

它是由钢材和硬质合金粉末通过高温烧结而成的复合材料。

硬质合金钢牌号通常由数字和字母组合而成，每个牌号代表着不同的化学成分和性能特点。

下面是一些常见的硬质合金钢牌号：1. YG6：这是一种常用的硬质合金钢牌号，它由94%钨碳化物和6%钴粉末组成。

它具有高硬度、高耐磨性和良好的韧性，广泛应用于切削工具、矿山工具和机械零件等领域。

2. YG8：这是另一种常见的硬质合金钢牌号，它由92%钨碳化物和8%钴粉末组成。

与YG6相比，它的硬度稍高，耐磨性更好。

它适用于制造切削工具、矿山工具和冲压模具等。

3. YG10X：这是一种高硬度的硬质合金钢牌号，它由90%钨碳化物和10%钴粉末组成。

它具有极高的硬度和耐磨性，适用于制造切削工具、矿山工具和冲压模具等。

4. YG15：这是一种超硬的硬质合金钢牌号，它由85%钨碳化物和15%钴粉末组成。

它具有极高的硬度和耐磨性，适用于制造切削工具、矿山工具和冲压模具等。

5. YW1：这是一种高速切削硬质合金钢牌号，它由93%钨碳化物和7%钴粉末组成。

它具有较高的硬度和耐磨性，适用于制造高速切削工具和刀具等。

6. YW2：这是另一种高速切削硬质合金钢牌号，它由91%钨碳化物和9%钴粉末组成。

与YW1相比，它的硬度稍低，但耐磨性更好。

它适用于制造高速切削工具和刀具等。

除了上述常见的硬质合金钢牌号外，还有许多其他牌号，如YG3、YG11、YG20等。

每个牌号都有其特定的化学成分和性能特点，可以根据具体应用场景选择适合的牌号。

总之，硬质合金钢牌号是一种重要的材料标识，它能够帮助人们选择适合的材料来满足不同领域的需求。

在实际应用中，我们需要根据具体情况选择合适的硬质合金钢牌号，以确保材料具有良好的性能和可靠性。

硬质合金分类和应用推荐1.钨钴类硬质合金主要成分是碳化钨（WC）和粘结剂钴（Co）。

其牌号是由“YG”（“硬、钴”两字汉语拼音字首）和平均含钴量的百分数组成。

例如，YG8，表示平均WCo=8%，其余为碳化钨的钨钴类硬质合金。

一般钨钴类合金主要实用于：硬质合金刀具、模具以及地矿类产品。

2.钨钛钴类硬质合金主要成分是碳化钨、碳化钛（TiC）及钴。

其牌号由“YT”（“硬、钛”两字汉语拼音字首）和碳化钛平均含量组成。

例如，YT15，表示平均TiC=15%，其余为碳化钨和钴含量的钨钛钴类硬质合金。

3.钨钛钽（铌）类硬质合金主要成分是碳化钨、碳化钛、碳化钽（或碳化铌）及钴。

这类硬质合金又称通用硬质合金或万能硬质合金。

其牌号由“YW”（“硬”、“万”两字汉语拼音字首）加顺序号组成，如YW1。

硬质合金对应性能、应用推荐：1. 硬质合金牌号:YG3X 密度g/cm2: 14.6-15.2 抗弯强度不低于N/cm2: 1320硬度不低于HRA: 92常见用途: 适于铸铁、有色金属及合金淬火钢合金钢小切削断面高速精加工。

相当于ISO: K012. .硬质合金牌号:YG6A 密度g/cm2: 14.6-15.0 抗弯强度不低于N/cm2: 1370硬度不低于HRA: 91.5常见用途: 适于硬铸铁，有色金属及其合金的半精加工，亦适于高锰钢、淬火钢、合金钢的半精加工及精加工。

相当于ISO: K053. .硬质合金牌号:YG6X 密度g/cm2: 14.6-15.0 抗弯强度不低于N/cm2: 1420硬度不低于HRA: 91常见用途: 经生产使用证明，该合金加工冷硬合金铸铁与耐热合金钢可获得良好的效果，也适于普通铸铁的精加工。

相当于ISO: K104. .硬质合金牌号:YK15 密度g/cm2: 14.2-14.6 抗弯强度不低于N/cm2: 2100硬度不低于HRA: 91常见用途: 适于加工整体合金钻、铣、铰等刀具。
