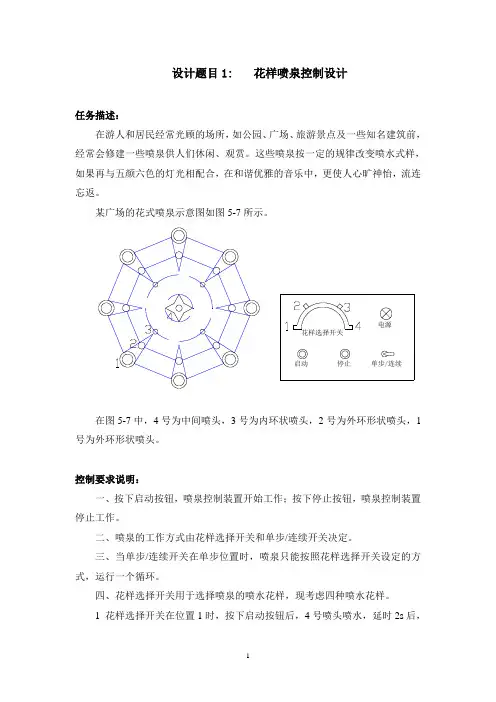

设计题目1: 花样喷泉控制设计
1.任务描述：
在游人和居民经常光顾的场所，如公园、广场、旅游景点及一些知名建筑前，经常会修建一些喷泉供人们休闲、观赏。这些喷泉按一定的规律改变喷水式样，如果再与五颜六色的灯光相配合，在和谐优雅的音乐中，更使人心旷神怡，流连忘返。
某广场的花式喷泉示意图如下图所示。 电源
单步/连续
停止启动
花样选择开关
在上图中，4号为中间喷头，3号为内环状喷头，2号为外环形状喷头，1号为外环形状喷头。
2.控制要求说明：
一、按下启动按钮，喷泉控制装置开始工作；按下停止按钮，喷泉控制装置停止工作。
二、喷泉的工作方式由花样选择开关和单步/连续开关决定。
三、当单步/连续开关在单步位置时，喷泉只能按照花样选择开关设定的方式，运行一个循环。
四、花样选择开关用于选择喷泉的喷水花样，现考虑四种喷水花样。
1 花样选择开关在位置1时，按下启动按钮后，4号喷头喷水，延时2s 后，3号喷头喷水，再延时2s 后，2号喷头喷水，又延时2s 后，1号喷头喷水。18s 后，如果为单步工作方式，则停止下来。如果为连续工作方式，则继
续循环下去。
2 花样选择开关在位置2时，按下启动按钮后，1号喷头喷水，延时2s后，2号喷头喷水，再延时2s后，3号喷头喷水，又延时2s后，4号喷头喷水。30s后，如果为单步工作方式，则停止下来。如果为连续工作方式，则继续循环下去。
3花样选择开关在位置3时，按下启动按钮后，1、3号喷头同时喷水，延时3s后，2、4号喷头喷水，1、3号停止喷水。如此交替运行15s后，4组喷头全喷水，30s后，如果为单步工作方式，则停止下来。如果为连续工作方式，则继续循环下去。
4花样选择开关在位置4时，按下启动按钮后，按照1→2→3→4的顺序，依次间隔2s喷水，然后一起喷水。30s后，按照1→2→3→4顺序，分别延时2s，依次停止喷水。再经1s延时，按照4→3→2→1的顺序，依次间隔2s喷水，然后一起喷水。30s后停止。如果为单步工作方式，则停止下来。如果为连续工作方式，则继续循环下去。
设计题目2: 脉冲除尘器的PLC控制
1.任务描述
水泥厂在生产中可产生大量的水泥粉尘，不但造成了空气污染，还严重地影响了操作工人的身心健康，改善现场的作业环境，可通过布袋式脉冲除尘器回收水泥粉尘。
某水泥厂的球磨车间建有5个除尘室，每个除尘室安装了1台脉冲除尘器，每台脉冲除尘器有两个脉冲电磁阀（A阀和B阀）和1个提升电磁阀。在提升电磁阀工作期间，脉冲电磁阀才能工作。
2.控制任务和要求
（1）各个除尘器的电磁阀的控制时序。为使收尘系统阻力变化范围小，一般采用均匀间隔清灰的工作方式，即采用定时控制方式，各个除尘器的电磁阀的控制时序如图1所示：
图1
t0：脉冲电磁阀的启动延时，一般取2s
t1：提升电磁阀的工作时间，一般取8s
t2：脉冲电磁阀的喷吹时间，一般取0.13s
t3：室间隔时间，一般取17s
（2）各个除尘阀的工作顺序。考虑到灰斗里绞刀负荷的均衡性、喷吹的有效性及减少清灰时的排放量，一般采用错开清灰的方式。各个脉冲电磁阀的工作顺序
是：
1A→3A→5A→2A→4A→1B→3B→5B→2B→4B→1A→……
（3）系统的工作方式。为检修和维护方便，每个电磁阀应有自动/手动两种工作方式，正常工作时采用自动方式：检修和维护时，采用手动方式。
（4）在各个电磁阀工作期间，应有指示灯指示。
3.设计方案提示
（1）在自动方式下，各个电磁阀处于顺序循环控制过程中。
（2）某个电磁阀工作在手动方式下，则不会影响其他电磁阀的正常工作。（3）为节省输出点，可将电磁阀线圈与指示灯并联.
（4）其操作面板如图2：
图2
设计题目3 五层电梯的PLC 控制
1．任务描述
在现代社会中，电梯的使用非常普遍。随者PLC 控制技术的普及，大大提高了控制系统的可靠性，减少了控制装置的体积。
1所示，电梯的示意图如图2所示。 2．控制任务和一般要求 ○1当轿厢停在1F （1楼）或2F,3F,4F,如果5F 有呼叫，则轿厢上升到5F 。 ○2当轿厢停在2F （2楼）或3F,4F,5F,如果1F 有呼叫，则轿厢下降到1F 。 ○
3当轿厢停在1F （1楼），2F,3F,4F,5F 均有人呼叫，则先到2F,停8s 后继续上升，每层均停8s ，直至5F 。
○
4当轿厢停在5F （5楼），1F,2F,3F,4F 均有人呼叫，则先到4F,停8s 后继续下降，每层均停8s ，直
至1F 。
○
5在轿厢运行途中，如果有多个呼叫，则优先响应与当前运行方向相同的就近楼层，对反方向的呼叫
进行记忆，待轿厢返回时就近停车。
○
6在各个楼层之间的运行时间应少于10s ，否则认为发生故障，应发出报警信号。
○
7电梯的运行方向指示。 ○
8用数码管显示轿厢所在的楼层。 ○
9在轿厢运行期间不能开门。 ○
10轿厢不关门不允许运行。
图1 轿厢内控制面板
设计题目4 装卸料小车多方式运行的PLC控制1．任务描述
某车间有5个工作台，装卸料小车往返于各个工作台之间，根据某个请求在某个工作台卸料。每个工作台有一个位置开关（分别为SQ1-SQ5，小车压上时为ON）和一个呼叫按钮（分别为SB1—SB5）。装卸料小车有3种运行状态，左行（电机正转）右行（电机反转）和停车。装卸料小车示意图如图1-1所示
图1-1 装卸料小车示意图
2.控制任务和要求
①假设小车的初始位置是停在m （m=1-5）号工作台，此时SQm为ON。
②假设n（n=1-5）号呼叫台，如果m>n，小车左行到呼叫工作台停车。m车右行到呼叫工作台停车。m=n 小车不动。
③小车的停车位置应有指示灯显示（用1位LED灯显示）。
