第六章平面连杆机构判断题1.铰链四杆机构中的最短杆(就是)曲柄。
（不一定是）2.把（铰链四杆机构）中的最短杆作为机架，就可以得到双曲柄机构。
（曲柄摇杆机构）3.在曲柄长度不相等的双曲柄机构中，主动曲柄作等速转动，从动曲柄作变速转动。
（对）4.家用缝纫机的脚踏板机构是采用(双摇杆)机构。
（曲柄摇杆）5.平面连杆机构的基本形式是铰链四杆机构。
（对）6.曲柄和(连杆)都是连架杆。
（摇杆）7.铰链四杆机构都有连杆和机架。
（对）8.在平面连杆机构中，以最短杆为机架，(就)能得到双曲柄机构。
（不一定）9.在平面四杆机构中，只要两个连架杆都能绕机架作整周转动，必然是双曲柄机构。
（对）10.利用选择不同构件作机架的方法，可以把曲柄摇杆机构改变成双摇杆机构。
（对）11.铰链四杆机构形式的改变，(只能）通过选择不同构件作机架来实现。
(不一定)12.曲柄摇杆机构中，(摇杆)两极限位置所夹锐角称为极位夹角。
(曲柄)13.摆动导杆机构若以曲柄为主动件，导杆一定具有急回特性。
(对)14.因为偏心轮机构中的滑块不能作为主动件，偏心轮机构不存在死点位置。
(对)15.偏置曲柄滑块机构(没有)急回特性。
（有）16.在曲柄摇杆机构中，(当) 曲柄和连杆共线，就是死点位置。
(当摇杆为主动件时)17曲柄极位夹角θ越大，行程速度变化系数K也越大，机构的急回特性越显著。
（对）18.在平面四机构中，凡是能把转动运动转换成往复运动的机构，都会具有急回运动特性。
（对）19.极位夹角θ的大小，是根据设计时事先确定的K值，通过公式求得的。
（对）20.曲柄在死点位置的运动方向与原先的运动方向(相同)。
（不一定相同）21.在实际生产中，机构的死点位置对工作(都是不利的)。
（有利有弊）22.双曲柄机构(没有)死点位置。
（有）23.曲柄摇杆机构中，当曲柄为主动件时机构(有)死点位置。
(没有)24.双摇杆机构无急回特性。
(对)25.四杆机构的死点位置与哪个构件为原动件（无关）。
铰链四杆机构的演化及应用教学设计铰链四杆机构的演化及应用教学设计作为一名教学工作者，通常会被要求编写教学设计，教学设计是一个系统化规划教学系统的过程。
那么优秀的教学设计是什么样的呢？以下是小编精心整理的铰链四杆机构的演化及应用教学设计，希望对大家有所帮助。
《平面连杆机构》是中等职业学校《机械基础》中的重要内容，《铰链四杆机构的演化及应用》是该章中的重点和难点。
铰链四杆机构是平面连杆机构中最为典型的机构，它可以演化为“曲柄滑块机构、导杆机构”，多年教学发现，学生的基础不同，虽然在学习“铰链四杆机构的演化过程及应用”知识时表现出的困难程度有差别，但由于缺乏直观经验，学生在学习过程中均会存在一定的难度！笔者针对现在所任教的单招学生教学对象，设计了一堂课堂教学并进行了实施，本文对教学中的成功与不足等方面进行教学反思，以在今后教学中有所借鉴，提高教学效果！教情、学情分析：任教学生为“单招班”学生，他们的文化基础与学习态度较不是太好。
本节课是一堂复习课，在第一轮新课教学中主要采取传统教学方法，因学生对“机构的应用”缺少感性认识，理解时表现出一定的难度。
本节课运用“多媒体”教学手段（更加直观）、采用“课堂自主—研究学习”的教学方法，力图使学生对本节内容的理解更加深入，掌握更加透彻！“教学目的”的制定：1、掌握铰链四杆机构的演化过程及演化机构的结构组成及运动原理（认知目标）；2、培养学生的观察能力、概括能力和自学能力，使他们能在实习或生产中解决相关的技术问题（能力目标）；3、激发学生学习兴趣，增进师生互动、交流、达到“教学相长”的效果，进行热爱专业的思想教育，培养学生理论联系实际地学习（情感目标）。
教学方法及手段的选择：本节课采取课堂自主——研究的教学方法，课前让学生先进行自学，课堂上教师对总的教学目标进行细化，在讲解每个知识点时，采用“引导教学法”代替传统的“填鸭式”，先示出引导问题，让每个学生通过思考解决问题，层层递进，逐个解决问题，然后教师对学生的思维进行总结、训练和拓展；为弥补学生想像能力的欠缺、增强学生学习的直观性，对铰链四杆机构的演化过程可采用flash软件制作课件，对演化机构的应用（结构组成和运动原理）可从Internet上搜索多种教学素材（录像、实物等），提高教学效果！教学过程如下：一、思维引入：1．铰链四杆机构三种基本类型及判断方式？2．急回特性判定及其应用意义？3．曲柄摇杆机构死点产生条件、位置、克服方法、应用？4．列举实际生产生活中三种典型铰链四杆机构的应用实例？还存在哪些其他形式的四杆机构？二、思维启发演绎：（一）曲柄滑块机构演化通过演示，让学生观察，分析曲柄滑块机构是曲柄摇杆机构的演化形式。

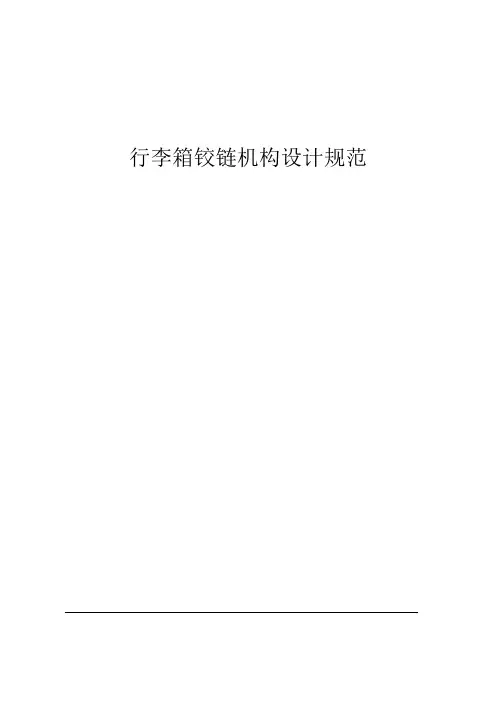

行李箱铰链机构设计规范行李箱铰链机构设计规范1 适用范围本标准规定了行李箱铰链机构的选型、设计方法、性能要求、试验方法以及评价标准。
本标准适用于汽车行李箱的开闭功能结构。
2行李箱铰链机构的分类及选型2.1 行李箱铰链机构的分类行李箱的铰链一般都有平衡行李箱盖重力矩的弹性元件，故可称为平衡铰链。
平衡铰链分为绕固定轴旋转的弓形（勾形）铰链和连杆式铰链两种。
2.1.1 弓形（勾形）铰链对于弓形（勾形）铰链可以通过恰当选择轴线位置及铰链臂的形状，以免盖在开启过程中与车身干涉，并保证一定的开度。
它的缺点是关闭行李箱盖时，弓形部分凸出于行李箱，该处可能碰到物品，甚至将物品破坏，它的优点是制造简单，制造装配误差小。
2.1.2 连杆式铰链对于连杆式（四杆或六杆）铰链机构，在开启盖时，其瞬时旋转中心是不断变化的，可以通过改变机构杆件尺寸来实现所要求的任何轨迹和开度，应用较多。
对于四连杆机构铰链，它具有四个旋转点，合理安排旋转点，可以使行李箱运动优化，设计自由度较大，但是它的缺点是成本高，侧向稳定性小。
2.1.3 弹性元件用于平衡铰链的弹性元件有多种，如气力元件、螺旋式压力弹簧和拉力弹簧、平卷弹簧以及扭杆弹簧等。
气力元件，机构工作可靠、性能柔和。
由于扭杆弹簧占有有效空间小，易于安装和调节平衡力矩，因此也是一种较好的结构型式，普遍用于各种经济型以及中档车上。
2.2行李箱铰链机构的选型下表对常见的各种平衡铰链机构进行了分析对比，为新车型的行李箱铰链机构开发提供选择参照。
表1 常见的各种平衡铰链机构的对比表3 平衡铰链设计3.1扭杆弹簧式平衡铰链设计a) 首先根据车身与盖配合部分的结构尺寸与形状，确定铰链机构的位置，一般希望左右两个铰链的跨距远些，使盖横向稳定。
b) 根据机构和所要求的盖运动轨迹（由关闭状态到最大开度时盖所扫过的轨迹）和最大开度，试定铰链和支杆的尺寸、形状。
图1为采用扭杆弹簧的行李箱平衡铰链示意图。
图1 扭杆弹簧的简单平衡铰链ABCO134561.车身2.行李箱盖3.铰链4.连接杆5.扭杆弹簧6.固定座如图1所示，3-4-5-6组成简单的四连杆机构。
