实验六射频放⼤器的设计实验六射频放⼤器的设计、仿真和测试⼀、实验⽬的1、了解描述射频放⼤器的主要性能参数及类型2、掌握放⼤器偏置电路设计⽅法3、了解最⼩噪声、最⼤增益放⼤器的基本设计⽅法4、掌握放⼤器输⼊、输出⽹络的基本结构类型5、掌握⽤ADS 进⾏放⼤器仿真的⽅法与步骤⼆、实验原理常⽤的微波晶体管放⼤器有低噪声放⼤器、宽带放⼤器和功率放⼤器。
⽬的是提⾼信号的功率和幅度。
低噪声放⼤器的主要作⽤是放⼤天线从空中接收到的微弱信号，减⼩噪声⼲扰，以供系统解调出所需的信息数据。
功率放⼤器⼀般在系统的输出级，为天线提供辐射信号。
微波低噪声放⼤器的主要技术指标有:噪声系数与噪声温度、功率增益、增益平坦度、⼯作频带、动态范围、输⼊输出端⼝驻波和反射损耗、稳定性、1dB 压缩点。
1、⼆端⼝⽹络的功率与功率增益及主要指标信号源的资⽤功率实际功率增益转换功率增益资⽤功率增益*max in sin a in P P P Γ=Γ==*out LL L max an =P P P ==ΓΓ22212222(1)1(1)L Lin L in S P G P S -Γ==-Γ-Γ222210222211/11s LT L a s Ls in LG P P S G G G S -Γ-Γ===-ΓΓ-Γ()22212211(1)/11s avsan a soutS GP P S -Γ==-Γ-Γ2.放⼤器的稳定性⽆条件稳定：不管源阻抗和负载阻抗如何，放⼤器输⼊输出端反射系数的模都⼩于1，⽹络⽆条件稳定（绝对稳定）条件稳定：在某些范围源阻抗和负载阻抗内，放⼤器输⼊输出反射系数的模⼩于1，⽹络条件稳定（潜在不稳定）由于放⼤器件内部S12产⽣的负反馈导致放⼤器⼯作不稳定！稳定性设计是设计放⼤器时⾸要考虑的问题。
匹配⽹络与频率有关；稳定性与频率相关；可能情况是设计的频率稳定⽽其他频率不稳定。
⽆条件稳定的充分必要条件：稳定性系数K输⼊、输出稳定性圆(条件稳定)：|Гin|=1 或 |Гout|=1在Smith 圆图上的轨迹输出稳定性圆判别该输出稳定性区域？稳定圆不包含匹配点，|S11|<1时： |Гin|<1，稳定，匹配点在稳定区 |S11|>1时： |Гin|>1，不稳定，匹配点在不稳定区输⼊稳定性圆（条件稳定）3.最⼤增益放⼤器设计（共轭匹配）源和负载与晶体管之间达到共轭匹配时，可实现最⼤增益。
本文主要对射频功率放大器电路设计进行介绍，主要介绍了射频功率放大器电路设计思路部分，以及部分设计线路图一、阻抗匹配设计大多数PA都内部集成了到50欧姆的阻抗匹配设计网络，不过也有一些高功率PA 将输出端匹配放在集成芯片外部，以减小芯片面积。
常用的匹配设计有微带线匹配设计、分立器件匹配设计网络等，在典型设计中有可能会将两者共同使用，以改善因为分立器件数值不连续带来的匹配设计不佳的问题。
PA阻抗匹配设计原理和射频中的阻抗匹配相同，都是共轭匹配设计，主要实现功率的最大传输。
常用工具可以使用Smith圆图来观察阻抗匹配设计变化，同时用ADS软件来完成仿真。
二、谐波抑制由本人微博《射频功率放大器 PA 的基本原理和信号分析》得知，谐波一般是由器件的非线性产生的倍频分量。
谐波抑制对于CE、FCC认证显得尤为重要。
由于谐波的频率较分散，所以一般采用无源滤波器来衰减谐波分量，达到抑制谐波的效果。
不仅PA，其它器件包括调制信号输出端都有可能产生谐波，为了避免PA对谐波进行放大，有必要在PA输入端即添加抑制电路。
上图所示无源滤波器常用于2.4G频段的芯片输出端位置，该滤波器为五阶低通滤波器，截止频率约为3GHz，对2倍频和3倍频的抑制分别达到45.8dB和72.8dB。
使用无源滤波器实现谐波抑制有以下优点：l 简单直接，成本有优势l 良好的性能并且易于仿真l 可以同时实现阻抗匹配设计三、系统设计优化系统设计优化主要从电源设计，匹配网络设计出发，实现PA性能的稳定改善。
3.1 电源设计功率放大器是功耗较大的器件，在快速开关的时候瞬间电流非常大，所以需要在主电源供电路径上加至少10uF的陶瓷电容，同时走线尽量宽，让电容放置走线上，充分利用电容储能效果。
PA供电电源一般有开关噪声和来自其它模块的耦合噪声，可以在PA靠近供电管脚处放置一些高频陶瓷电容。
有必要也可以加扼流电感或磁珠来抑制电源噪声。
从SE2576L的结构框图可以看出，该PA一共由三级放大组成，每一级都单独供电，前面两级作为小信号电压增大以及开关偏置电路，其工作电流较小，最后一级功率放大，其电流很大。

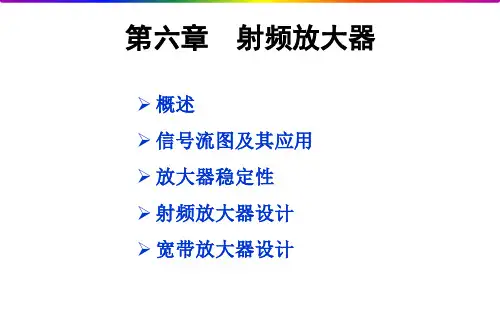

第六章射频放大器概述信号流图及其应用放大器稳定性射频放大器设计宽带放大器设计概述射频晶体管放大器–分立晶体管的射频放大器设计，同样适用于射频集成电路放大器设计–射频放大器设计趋向于集成化小信号射频放大器的主要指标–功率或电压增益–稳定性–噪声系数–输入输出端口匹配(反射系数或驻波比)–线性度......信号流图的构筑放大器的信号流图为信号源的反射系数Mason法则信号流图的应用G T列方程求输入输出反射系数– 输入反射系数– 输出反射系数1111122222211222L b S a S a a b b S a S a=+⎧⎪=Γ⎨⎪=+⎩2211222111111122S b S a S a a b b S a S a =+⎧⎪=Γ⎨⎪=+⎩211222221101SS SOUTSb S S b S a S =ΓΓ==+-Γ211211221LINLS S S S ΓΓ=+-Γ无条件稳定11K >⎧⎪⎨∆<⎪⎩2221122122112S S K S S --+∆=11221221S S S S ∆=-其中 无条件稳定的充分必要条件**2211122122222222()L S S S S S S -∆Γ-=-∆-∆**1122122122221111()S S S S S S S -∆Γ-=-∆-∆11221221S S S S ∆=-其中 对应ΓL 和ΓS 平面上的两个圆，称为临界稳定圆。
临界稳定圆1) 输出临界稳定圆**2211122122222222()L S S S S S S -∆Γ-=-∆-∆**22112222()L S S C S -∆=-∆12212222L S S r S =-∆为ΓL 平面上的圆，称为输出临界稳定圆，其圆心和半径分别为此圆上的点包含了所有满足|ΓIN | = 1 的负载阻抗。
2) 输入临界稳定圆**1122122122221111()S S S S S S S -∆Γ-=-∆-∆为ΓS 平面上的圆，称为输入临界稳定圆，其圆心和半径分别为**11222211()S S S C S -∆=-∆12212211S S S r S =-∆此圆上的点包含了所有满足|ΓOUT | = 1的源阻抗。
