第2章混凝土结构材料的物理力学性能第2章混凝土结构材料的物理力学性能钢筋和混凝土的物理力学性能以及共同工作的特性直接影响混凝土结构和构件的性能，也是混凝土结构计算理论和设计方法的基础。
本章讲述钢筋和混凝土的主要物理力学性能以及混凝土与钢筋之间的粘结。
2.1钢筋2.1.1钢筋的强度与变形钢筋的强度和变形性能可以用拉伸试验得到的应力－应变曲线来说明。
根据钢筋拉伸试验的应力－应变关系曲线的特点不同，可分为有明显屈服点钢筋(如热轧钢筋等)(见图2-2)和无明显屈服点钢筋(如消除应力钢丝、钢绞线和热处理钢筋等)(见图2-3)。
图2-2有明显屈服点钢筋的应力－应变曲线图2-3无明显屈服点钢筋的应力－应变曲线对有明显流幅的钢筋，从图2-2中可以看到，应力值在A点以前，应力与应变成比例变化，与A点对应的应力称为比例极限。
过A点后，应变较应力增长为快，到达点后钢筋开始塑流，到点称为屈服上限，它与加载速度、截面形式、试件表面光洁度等因素有关，通常点是不稳定的，待点降至屈服下限B点，这时应力基本不增加而应变急剧增长，曲线接近水平线。
曲线延伸至C点，B点到C点的水平距离的大小称为流幅或屈服台阶。
有明显流幅的热轧钢筋屈服强度是按屈服下限确定的。
过C点以后，应力又继续上升，说明钢筋的抗拉能力又有所提高。
随着曲线上升到最高点D，相应的应力称为钢筋的极限强度，CD段称为钢筋的强化阶段。
试验表明，过了D点，试件薄弱处的截面将会突然显著缩小，发生局部颈缩，变形迅速增加，应力随之下降，达到E点时试件被拉断。
由于构件中钢筋的应力到达屈服点后，会产生很大的塑性变形，使钢筋混凝土构件出现很大的变形和过宽的裂缝，以致不能使用，所以对有时显流幅的钢筋，在计算承载力时以屈服点作为钢筋强度限值。
对没有明显流幅或屈服点的预应力钢丝、钢绞线和热处理钢筋，为了与钢筋国家标准相一致，《混凝土结构设计规范》中也规定在构件承载力设计时，取极限抗拉强度的85%作为条件屈服点，如图2-3所示。
第二章混凝土结构材料的物理力学性能2.1砼的物理力学性能材料的力学性能指标包括：强度指标和变形性能指标。

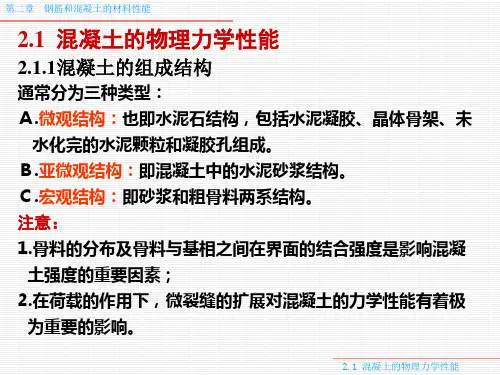

本节内容一、混凝土的组成结构二、单向受力状态下的混凝土强度（重点）三、复合受力状态下的混凝土强度四、混凝土的变形性能2.1.1 混凝土的组成结构普通混凝土是由水泥、砂子和石子三种材料及水按一定配合比拌合，经过凝固硬化后做成的人工石材。
1、混凝土结构分为三种基本类型：微观结构：即水泥石结构，由水泥凝胶、晶体骨架、未水化完的水泥颗粒和凝胶孔组成，其物理力学性能取决于水泥的化学—矿物成分、粉磨细度、水灰比和硬化条件亚微观结构：即混凝土中的水泥砂浆结构；可看作以水泥石为基相、砂子为分散相的二组分体系，砂子和水泥石的结合面是薄弱面。
对于水泥砂浆结构，除上述决定水泥石结构的因素外，砂浆配合比、砂的颗粒级配与矿物组成、砂粒形状、颗粒表面特性及砂中的杂质含量是重要控制因素宏观结构：即砂浆和粗骨料两组分体系。
与亚微观结构有许多共同点，因为这时可以把水泥砂浆看作基相，粗骨料分布在砂浆中，砂浆与粗骨料的结合面也是薄弱面。
2、混凝土的内部结构特点a)混凝土是一种复杂的多相复合材料。
其组份中的砂、石、水泥胶块中的晶体、未水化的水泥颗粒组成了混凝土中错综复杂的弹性骨架，主要用它来承受外力，并使混凝土具有弹性变形的特点；b)水泥胶块中的凝胶、孔隙和结合界面初始微裂缝等，在外荷载作用下则使混凝土产生塑性变形。
c)混凝土结构中的孔隙、界面微裂缝等先天缺陷，往往是混凝土受力破坏的起源，而微裂缝在受荷时的发展对混凝土的力学性能起着极为重要的影响。
2.1.2、单向受力状态下的混凝土强度用途：是进行钢筋混凝土结构构件强度分析、建立强度理论公式的重要依据。
1、立方体抗压强度 混凝土强度等级立方体抗压强度是最主要和最基本的指标。
混凝土的强度等级是依据混凝土立方体抗压强度标准制f cuk 确定的。
（1）测定方法：以边长150mm 立方体标准试件，在标准条件下（20±3℃，≥90%湿度）养护28天，用标准试验方法（加载速度0.15~0.3N/mm 2/s ，两端不涂润滑剂）测得的具有95%保证率的抗压强度值，用符号C 表示，C30表示f cu,k =30N/mm 2现《规范》根据强度范围，从C15~C60共划分为14个强度等级，级差为5N/mm2。
第 2 章混凝土结构材料的物理力学性能本章提要钢筋与混凝土的物理力学性能以及共同工作的特性直接影响混凝土结构和构件的性能，也是混凝土结构计算理论和设计方法的基础。
本章讲述钢筋与混凝土的主要物理力学性能以及混凝土与钢筋的粘结。

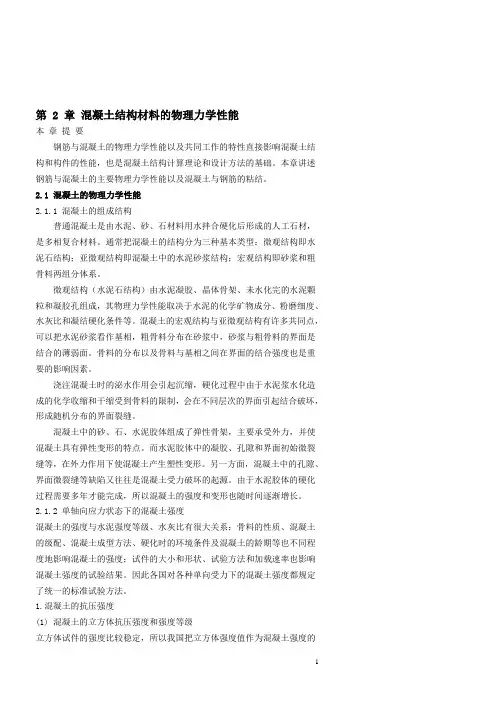

2.1 混凝土的物理力学性能2.1.1 混凝土的组成结构普通混凝土是由水泥、砂、石材料用水拌合硬化后形成的人工石材，是多相复合材料。
通常把混凝土的结构分为三种基本类型：微观结构即水泥石结构；亚微观结构即混凝土中的水泥砂浆结构；宏观结构即砂浆和粗骨料两组分体系。
微观结构（水泥石结构）由水泥凝胶、晶体骨架、未水化完的水泥颗粒和凝胶孔组成，其物理力学性能取决于水泥的化学矿物成分、粉磨细度、水灰比和凝结硬化条件等。
混凝土的宏观结构与亚微观结构有许多共同点，可以把水泥砂浆看作基相，粗骨料分布在砂浆中，砂浆与粗骨料的界面是结合的薄弱面。
骨料的分布以及骨料与基相之间在界面的结合强度也是重要的影响因素。
浇注混凝土时的泌水作用会引起沉缩，硬化过程中由于水泥浆水化造成的化学收缩和干缩受到骨料的限制，会在不同层次的界面引起结合破坏，形成随机分布的界面裂缝。
混凝土中的砂、石、水泥胶体组成了弹性骨架，主要承受外力，并使混凝土具有弹性变形的特点。
而水泥胶体中的凝胶、孔隙和界面初始微裂缝等，在外力作用下使混凝土产生塑性变形。
另一方面，混凝土中的孔隙、界面微裂缝等缺陷又往往是混凝土受力破坏的起源。
由于水泥胶体的硬化过程需要多年才能完成，所以混凝土的强度和变形也随时间逐渐增长。
2.1.2 单轴向应力状态下的混凝土强度混凝土的强度与水泥强度等级、水灰比有很大关系；骨料的性质、混凝土的级配、混凝土成型方法、硬化时的环境条件及混凝土的龄期等也不同程度地影响混凝土的强度；试件的大小和形状、试验方法和加载速率也影响混凝土强度的试验结果。
因此各国对各种单向受力下的混凝土强度都规定了统一的标准试验方法。
1.混凝土的抗压强度(1) 混凝土的立方体抗压强度和强度等级立方体试件的强度比较稳定，所以我国把立方体强度值作为混凝土强度的基本指标，并把立方体抗压强度作为评定混凝土强度等级的标准。
§2.1 混凝土的物理力学性能§2.1 混凝土的物理力学性能§2.3 混凝土与钢筋的粘结§2.3 混凝土与钢筋的粘结§2.2 钢筋的物理力学性能§2.2 钢筋的物理力学性能第2章材料性能度形第2章材料性能混凝土是由水泥、砂、石子和水按一定比例搅拌，经凝结和硬化后形成的人工石材，属于混凝土是由水泥结晶体、水泥凝胶体和内部微裂缝组成的§混凝土的物理力学性能§2.12.1.1单轴向应力状态下的混凝土强度设计值第2章材料性能1混凝土的抗压强度（1）混凝土的立方体抗压强度f cu,k 和强度等级（1）混凝土的立方体抗压强度f cu,k 和强度等级以边长150mm 立方体为标准试件，在标准条件下（温度±3℃，相对湿度≥90%）养护28天，用标准试验方法（加载速度0.3~0.8N/mm 2/sec ，两端不涂润滑剂）测得的具有保证率的抗压强度标准值作为立方体抗压强度，用符号示，单位：N/mm 2或MPa 。
下标cu 表示立方体，k 表示标准值。
混凝土结构中，主要是利用它的抗压强度。
因此抗压强度是混凝土力学性能中最主要和最基本的指标。
强度是指结构材料所能承受的某种极限应力。
2.1.1■立方体抗压强度f cu,k混凝土的强度等级是用立方体抗压强度来划分的。
分级：C50,C55,混凝土强度等级如f cu,k =30N/mm 2。
C —Concrete■混凝土强度等级■混凝土强度等级规定z素混凝土；钢筋混凝土结构的混凝土强度等级；采用强度等级400MPa不应低于C25。
z预应力混凝土结构的混凝土强度等级不宜低于C40，且不应低于C30z承受重复荷载的钢筋混凝土构件，混凝土强度等级不应低于C30■立方体抗压强度的试验的影响影响因素¾尺寸效应：尺寸越大，内部缺陷较多，强度较低。
¾加载速度：加载速度越快，强度越高。
¾端部约束：涂润滑油¾龄期：龄期增长，强度增大。
不涂润滑剂试件破坏情况涂润滑剂试件破坏情况■园柱体抗压强度美国、日本、加拿大等国家，采用圆柱体（直径152mm）标准试件测定的抗压强度来划分强度等级，符号记为圆柱体抗压强度f c'与我国标准立方体抗压强度的换算关系为（2-2）立方体和圆柱体抗压试验都不能代表混凝土在实际构件轴心抗压强度（标准值）：采用棱柱体试件测定所测得的具有95%保证率的抗压强度，用符号f ck 表示，它比较接近实际构件中混凝土的受压情况。
棱柱体试件高宽比一般为h /b =2~3 我国通常取150mm ×150mm ×300mm 的棱柱体试件（标准试件）。
（2）混凝土的轴心抗压强度（棱柱体抗压强度）（2）混凝土的轴心抗压强度（棱柱体抗压强度）轴心抗压强度用于构件计算f cu,k 与fcu,k图2-3混凝土轴心抗压强度与立方体抗压强度的关系混凝土强度与试件混凝土强度的h b345（2-1）f cu,k 与fcu,k50015015010016轴心受拉试验也是混凝土的基本力学性能，标准值用符号f tk 表示。
混凝土构件开裂、裂缝、变形，以及受剪、受扭、受冲切等的承载力均与抗拉强度有关。
2混凝土的轴心抗拉强度a22aF π由于轴心受拉试验对中困难，也常常采用立方体或圆柱体劈拉试验测定混凝土的抗拉强度45.0)645.11δ−试验离散性系数f tk 与f cu,k （2-4）图2-4混凝土轴心抗拉强度和立方体抗压强度的关系混凝土强度标准值《规范》规定材料强度的标准值95%的保证率立方体强度标准值《规范》在确定混凝土轴心抗压强度和轴心抗拉强度标准值时，假定它们的变异系数与立方体强度的变异系数相同，利用与立方体强度平均值的换算关系，便可按上式计算得到。
级强度种类C30 C35 轴心抗压强度20.1 23.4 轴心抗拉强度 2.01 2.20C40 C75 C80 26.8 47.450.2 2.40 3.05 3.10[例]混凝土轴心抗压强度强标准值轴心抗拉强度标准值f tk应按《混凝土结构设计规范》GB50010–2010表4.1.3-1、表4.1.3-22-2采用。
混凝土强度设计值混凝土轴心抗压强度强设计值轴心抗拉强度强设计值f t 应按《混凝土结构设计规范》表4.1.4-1、表4.1.4-2第2章材料性能实际结构中，混凝土很少处于单向受力状态。
更多的是处于双向或三向受力状态。
如剪力和扭矩作用下的构件、弯剪扭和压弯剪扭构件、混凝土拱坝、核电站安全壳等。
双向受压：双向受压强度大于单向受压强度，最大受压强度发生在两个压应力之比为0.3 ~0.6之间，约为(1.25~1.27 )f c 甚至更高。
双向受压状态下混凝土的应应变关系与单向受压曲线相似，但峰值应变均超过单向受压时的峰值应变。
2.1.2复合应力状态下混凝土的强度§2.1双向应力状态12.1.2第2章材料性能双轴（双向）应力状态Biaxial Stress State）双向受拉：双向受拉强度均接近于单向受拉强度。
一向受拉、另一向受图2-6 双向应力状态下混凝土的破坏包络图构件受剪或受扭时常遇到剪应力共同作用下的复合受力情况。
f′cf′c三轴应力状态（Triaxial Stress State ）有多种组合，实际工程遇到较多的螺旋箍筋柱和钢管混凝土柱中的混凝土为三向受压状态。
三向受压试验一般采用圆柱体在等侧压条件下进行。
200σ3= 50N/mm 235N/mm 210N/mm 15010050510σ1—σ3(N /m m 2)ε1(‰)混凝土三向受压时，轴向（纵向）抗压强度和延性（变形能力）都有很大的提高；当侧压力增大时，轴向抗压强延性也相应增大。
三向受压状态2试件纵向（轴向）受压时，受到侧向压应力的约束，使核心混凝土处于三向受压状态，混凝土的横向膨胀（侧向变形）受到限制，内部微裂缝的发生和开展受到抑制，从而提高了试件的轴向抗压和延性，特别是延性大为提高。
混凝土的三轴抗压强度由试验得到的式中ccf =′cc f ′c f ′约束混凝土可以提高混凝土的但更值得注意的是可以提高混凝土的，这一点对于抗震结构非常重要。
在抗震结构中对于可能出现塑性铰的区域，均要求加密箍筋配置来提高构件的变形能力，达到坏而不倒的目的。
“约束混凝土的概念在工程中许多地方都有应用，如螺旋箍筋柱、后张法预应力锚具下局部受压区域配置的钢筋网或螺旋筋等。
而年来在我国工程中得到许多应用。
混凝土比轴心抗压强度多，也是因为局部受压面积以外的混凝土对局部受压区域内部混凝土微裂缝产生了较强的约束。
图2-10 局部受压试件第2章材料性能混凝土的变形受力变形体积变形一次短期加载下的变形重复荷载作用下的变形荷载长期作用下的变形收缩变形温度变形§2.1第2章材料性能混凝土单轴受力时的应力-应变关系反映了混凝土受力全过程的重要力学特征,是分析混凝土构件应力、建立承载力和变形计算理论的必要依据，也是利用计算机进行非线性分析的基础。
