u 圈梁、过梁
工程量=圈梁（含圈梁兼过梁）长度×圈梁断面
面积－圈梁与构造柱交接部分体积（m3）
注意：圈梁代替过梁者，过梁部分应与圈梁部分合
并计算。如需分别计算，过梁长按设计图示长度计
算，其过梁长度按门、窗洞口宽度两端共加50cm
计算过梁体积。
另外：
v 阳台、雨篷、挑梁等嵌入墙内的梁，按圈梁列项
计算。
构造柱断面面积的计算 14
S＝a× b ＋0.06 /2 × b
完整编辑ppt
15
V=（d1×d2+0.03×d2×2）×H
完整编辑ppt
16
二、现浇钢筋混凝土梁
Ø1.综合单价子目划分（4-21~4-26）
现浇混凝土梁综合单价中，梁划分为基础梁
4-21、单梁和连续梁4-22、迭合梁4-23、现浇
完整编辑ppt
40
3.现浇钢筋混凝土板工程量计算：
（3）平板：现浇板在房间开间上设置梁，且 现浇板二边或三边由墙承重者，应视为平板， 其工程量应分别按梁、板计算。由剪力墙支撑 的板按平板计算。平板与圈梁相接时，板算至 圈梁的侧面。 （4）薄壳板的肋、基梁并入薄壳体积内计算。 （5）预制板间补现浇板缝工程量，按设计板 缝宽度乘以长度乘以预制板厚以“m3”计算。
矩形柱
综
柱柱（断如面底周60长0*16.080m，以顶内4004*-41050）可按平 均柱周断长面执周行长相应1.矩8m形以柱外子目4。-16
合
单 价
异形柱
是指柱面有凹凸或竖向线脚的柱；截面为工
字、4十-1字7 、T形或正五边至正七边形的柱。
子 目 划
圆形柱
截柱面直为径圆0形.5或m以截内面为4七-1边8 形以上的正多 边柱形直柱径。0.5m以外 4-19

混凝土结构工程施工(ppt 图文并 茂)
目 录
• 混凝土结构工程概述 • 混凝土施工材料 • 混凝土施工工艺 • 混凝土施工质量控制 • 混凝土结构加固与修复 • 混凝土施工安全与环境保护
01 混凝土结构工程概述
混凝土结构的特点
01
02
03
04
高强度
混凝土具有较高的抗压强度， 能够承受较大的荷载。
水泥的细度也会影响其水化速 度和混凝土的工作性能，因此 选用合适细度的水泥也很重要
。
骨料
01
骨料是混凝土中的主要 组成部分，分为粗骨料 和细骨料两种。
02
粗骨料包括碎石和卵石， 其粒径大于5mm，主要 起到骨架作用。
03
细骨料主要是砂，其粒 径小于5mm，对混凝土 的工作性能和强度有一 定影响。
04
性。
裂缝修补技术
针对混凝土结构中的裂缝，采用压力 注浆、表面涂覆等技术进行修补。
植筋技术
在混凝土结构中钻孔并注入植筋胶， 然后将钢筋插入孔中，以实现结构的 加固和修复。
加固与修复材料的选择与应用
水泥砂浆
用于填充混凝土结构中的孔隙和裂缝，提高结构的密实度和耐久性。
钢板和型钢
用于外包钢加固法，需根据结构的具体情况和要求选择合适的钢板和型钢。
浇筑方式选择
根据工程需要和实际情况，选择合适的浇筑 方式，如人工浇筑、机械浇筑等。
浇筑后的检查
在浇筑完成后，对混凝土表面进行质量检查， 及时处理缺陷并进行修补。
混凝土养护
养护方式选择
养护时间
根据工程需要和实际情况，选择合适的养 护方式，如自然养护、喷水养护等。
根据混凝土的硬化程度和环境条件，确定 合理的养护时间，确保混凝土充分硬化。

②箍筋长度＝构件截面周长－８×保护层厚＋4×箍筋直径＋ 2×钓长
箍筋
架立筋
受力筋
配置范围
7、箍筋根数：箍筋根数＝配置范围÷＋1
(三)先张法预应力钢筋，按构件外形尺寸计算长度；后 张法预应力钢筋按设计规定的预应力钢筋预留孔道长度， 并区别不同的锚具类型，分别按下列规定计算：
1、低合金钢筋两端采用螺杆锚具时，预应力钢筋按预 留孔道长度减0.35ｍ，螺杆另行计算。
2、低合金钢筋一端采用镦头插片，另一端为螺杆锚具 时，预应力钢筋长度按预留孔道长度计算，螺杆另行计算。
3、低合金钢筋一端采用镦头插片，另一端采用帮条锚 具时，预应力钢筋长度增加0.15ｍ；两端均采用帮条锚具 时，预应力钢筋长度共增加0.3ｍ。
4、低合金钢筋采用后张混凝土自锚时，预应力钢筋长 度增加0.35ｍ。
⑤轻骨料混凝土的钢筋绑扎接头搭接长度应按普通混凝土搭接长 度增加5d，对冷拔低碳钢丝增加50ｍｍ；
⑥当混凝土强度等级低于C20时，I、Ⅱ级钢筋的搭接长度应按表 中C20的数值相应增加10d，Ⅱ级钢筋不宜采用；
⑦对有抗震要求的受力钢筋的搭接长度，对一、二级抗震等级应 增加5d；
⑧两根直径不同钢筋的搭接长度，以较细钢筋的直径计算。
（五）非预应力钢筋不包括冷加工，如设计要求 冷加工时，另行计算。
（六）预应力钢筋如设计要求人工时效处理时， 另行计算。
（七)后张法钢筋的锚固是按钢筋帮条焊、U形 插垫编制的。如采用其他方法锚固时，可另行计算。
（八）表4－1所列构件，其钢筋可按表4－1内系数调整人工、机 械用量。
人工、机械调整系数
第四章 钢筋及混凝土工程
第一节 定额说明
一、钢筋
（—)定额按钢筋的不同品种、规格，并按现浇构件钢 筋、预制构件钢筋、预应力钢筋及箍筋分别列项。

B、
锥套筒连接是利用锥形螺纹套筒将两根钢筋对接在 一起，利用螺纹的机械咬合力传递应力。 C、 这种连接是利用直螺纹套筒将两段钢筋对接在一起， 也是利用螺纹的机械咬合力传递应力。
（3）绑扎连接
钢筋绑扎安装前，应先熟悉施工图纸，核对钢 筋配料单和料牌，研究钢筋安装和与有关工种 配合的顺序，准备绑扎用的铁丝、绑扎工具、 绑扎架等。
图4 大模板构造示意图
5、模板的拆除 拆除模板的日期应根据构件的性质、用途和混 凝土的凝结硬化速度以及施工气温等确定。 ① 非承重构件，应在混凝土强度能保证其表面 及棱角不因拆除模板而受损坏时，方可拆除； ② 承重构件应在与结构相同、养护条件相同的 试块达到表格规定的强度后方可拆除；
③ 在拆除模板过程中，如发现混凝土有影响结 构安全的质量问题时，应暂停拆除，经过处理 后，
• 冷拨次数过多，易使钢丝变脆，且降低冷拔机的生产率。
3、 钢筋配料
钢筋配料：根据结构施工图，先绘出各种形状和规格 的单根钢筋简图并加以编号，然后分别计算钢筋下料 长度、根数及数量，填写配料单，按图加工。 （1）钢筋配料单的编制 ① 熟悉图纸：编制钢筋配料单之前必须熟悉图纸，把 结构施工图中钢筋的品种、规格列成钢筋明细表，并 读出钢筋设计尺寸。 ② 计算钢筋的下料长度。
B、钢筋绑扎接头
同一构件中相邻纵向受力钢筋的绑扎搭接接头宜相互错开，如图。
5、钢筋代换
（1）代换原则及方法 当施工中遇到钢筋品种或规格与设计要求不符时， 可参照以下原则进行钢筋代换。 （2 当构件配筋受强度控制时，可按代换前后强度相 等的原则代换；不同种类的钢筋代换，按抗拉强 度设计值相等的原则进行代换。
三、混凝土工程
1、混凝土施工配料
施工配料中影响混凝土质量的主要原因是：称量不准确； 不考虑施工现场砂、石骨料的含水量变化。 （1） 混凝土施工配合比的确定 设计的配合比为实验室配合比（即理论配合比），是以 干燥原材料为基础进行设计计算出的，不适合直接用于 实际工程，需进行调整。 施工配合比：现场材料用量按工地砂石的实际含水量进 行修正后的配合比，即实际采用的配合比。

◆ 预应力混凝土结构
----配置受力的预应力筋，通过张拉或构，是在结构构件受外力荷载 作用前，先人为地对它施加压力，由此产生的预应力 状态用以减小或抵消外荷载所引起的拉应力，即借助 于混凝土较高的抗压强度来弥补其抗拉强度的不足，
达到推迟受拉区混凝土开裂的目的。
跨越式飞模
钢管组合式飞模
混凝土结构工程施工(PPT图文并 茂)(1)
2.6 飞模
飞模分有支腿飞模和无支腿飞模两类，国内常用有支 腿飞模，设有伸缩式或折叠式支腿。飞模有钢管组合式飞 模、门式架飞模、跨越式桁架飞模。飞模要求一次组装、 重复使用，简化模板支拆工序，节约模板支拆用工。飞模 在施工中不再落地，以免造成施工场地紧张。
混凝土结构工程施工(PPT图文并 茂)(1)
2 模板的种类及施工工艺
按材料分： 木模板、竹模板、钢模板、钢木模板、钢竹模板、胶合板模 板、塑料模板、玻璃钢模板、铝合金模板等。
按工艺分： 组合式模板、大模板、滑升模板、爬升模板、永久性模板以 及飞模、模壳、隧道模等。
按结构构件类型分： 基础模板、柱模板、梁模板、楼板模板、墙模板、楼梯模板、 壳模板和烟囱模板等；
组合式钢模板
组合式钢模板 混凝土结构工程施工(PPT图文并 茂)(1)
2.2 大模板
大模板是一种大尺寸的工具式模板，常用于剪力墙、筒 体、桥墩的施工。以建筑物的开间、进深、层高为标准化 的基础，由于一面墙用一块大模板，装拆均需起重机械吊 装，故机械化程度高、减少用工量和缩短工期。
混凝土结构工程施工(PPT图文并 茂)(1)
混凝土结构工程施工(PPT图文并 茂)(1)
三 种 梁 的 区 别
混凝土结构工程施工(PPT图文并 茂)(1)
按照GB50300-2013的划分

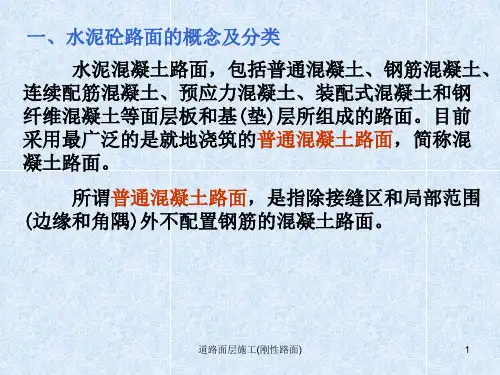

是路面的薄弱点，
如处理不当，将导致路面板边和板角处破坏。
(3)开放交通较迟，一般混凝土路面完工后，要经过
28天的湿治养生，才能开放交通，如需提早开放交通，
则需采取特殊措施。
(4)修复困难，混凝土路面损坏后，开挖很困难，修
补工作量也大，且影道响路面交层施通工(刚。性路面)
道路面层施工(刚性路面)
7
（三）面板：
理论分析表明，轮载作用于板中部时，板所产生的
最大应力约为轮载作用于板边部时的2/3。因此，面层板
的横断面理论上应采用中间薄两边厚的型式，但这样对
土基和基层的施工带来不便；且在厚度变化转折处，易
引起板的折裂。因此，目前国内外常采用等厚式断面。
厚度通常按轮载所产生的最大弯拉应力小于混凝土
机组进行真空处理，然后可立即进行抹平，因而 加快施工速度，同时与未经真空处理的混凝土相 比，强度提高20%以上，采用混凝土真空吸水工 艺，可节约工程造价20～25%。
真 空 吸 水 机 组
道路面层施工(刚性路面)
17
割 缝 机
道路面层施工(刚性路面)
18
砼路面自动整平机
道路面层施工(刚性路面)
19
* 横向缩缝 常用假缝，深约5cm，在路面施工完毕 形成一定强度后，适时的用割缝机进行切缝，使路面 每隔一段长度形成一个应力集中点，路面收缩开裂集 中在缩缝处。为防止渗水缝中贯以沥青或树脂等，
道路面层施工(刚性路面)
10
•横向胀缝 胀缝应尽量少设或不设。但在邻近桥 梁或其他构筑物处、与沥青路面相接处、板厚改变 处、隧道口等处应设胀缝。
道路面层施工(刚性路面)
6
(2)基层厚度以20cm左右为宜。研究资料表明，用厚基层 来提高土基的支承力，或者说借以降低面层应力或减薄 面层厚度一般是不经济的。但是随着稳定类基层厚度的 减小，基层底面的弯拉应力随之增大，因此基层厚度不 宜太薄。 (3)基层宽度应比混凝土路面板每侧各宽出25～35cm或与 路基同宽，以供施工时安装模板。 (4)在冰冻深度大于0.5m的季节性冰冻地区，为防止路基 可能产生的不均匀冻胀对混凝土面层的不利影响，路面 结构应有足够的总厚度，以便将路基的冰冻深度约束在 有限的范围内。路面结构的最小总厚度，随冰冻线深度、 路基的潮湿状况和土质而异，超出面层和基层厚度的总 厚度部分可用基层下的垫层(防冻层)来补足。

第十二章 钢筋混凝土结构图和钢结构图
37
§12-5 钢结构构件图
2．螺栓、孔、电焊铆钉图例 钢结构构件图中的螺栓、孔、电焊铆钉，应按下表规定的图 例绘制。
第十二章 钢筋混凝土结构图和钢结构图
38
§12-5 钢结构构件图
续表
第十二章 钢筋混凝土结构图和钢结构图
39
§12-5 钢结构构件图
二、焊缝代号及标注
第十二章 钢筋混凝土结构图和钢结构图
2
§12-1 钢筋混凝土结构的基本知识
房屋建筑、水工建筑、道路桥梁建筑等土木工程，都 要由各种受力构件组成结构系统，以承担自重和加在建筑 物上的各种荷载。由钢筋混凝土制成的构件，如钢筋混凝 土梁、柱、盖板、桥墩的墩帽、桥台的道碴槽和顶帽、钢 筋混凝土轨枕等，称为钢筋混凝土构件。
24
§12-2 钢筋混凝土结构的图示方法
配筋图示例续： 立面图下部画钢筋成型图，从构件的最上部的钢筋开始依 次排列，并与立面图中的同号钢筋对齐。
第十二章 钢筋混凝土结构图和钢结构图
25
§12-2 钢筋混凝土结构的图示方法
配筋图示例续：
图中1-1、2-2 是该梁的两个配筋断面图。一般断面图所用
的比例比立面图大。断面轮廓用细实线绘制，断面内不再画混 凝土的材料图例。
模板立面图中标有三个埋件的位置， 它们的构造详图画在图幅的右上角。
第十二章 钢筋混凝土结构图和钢结构图
33
第十二章 钢筋混凝土结构图和钢结构图
34
§12-4钢筋混凝土结构图的改革及平法概念
少画图、简化图、多使用标准图，是设计和制图的改革方向。
建筑结构施工图平面整体设计方法，简称平法，就是这种改 革的成果之一。平法的基本概念是，把结构构件的有关尺寸和配 筋等要素，按一定规则直接标注在反映各类构件总体布置的结构 平面图上，再与图集中构件的标准详图相配合，就构成一套完整 的混凝土结构图。其中，在柱上施行的平法叫柱平法，对梁的称 梁平法，对（剪力）墙的称墙平法。平法不仅能提高设计效率， 并且由于它产生的图纸的统一性强、简约性强等优点，给工程的 施工也带来了方便。
