失重秤原理资料

失重秤工作原理
失重秤的工作原理是利用物体在失去重力作用下的自由下落加速度与物体的质量之间的关系来测量物体的质量。

具体的工作原理如下：
1. 当物体放置在失重秤的平台上时，失重秤会探测到物体受到的重力。

2. 失重秤内部会产生一个与物体受到的重力相等但方向相反的反向力。

3. 反向力与物体的重力相互平衡，使得物体在失重秤平台上保持静止。

4. 当失重秤的平台上的支撑力突然消失时，物体会开始自由下落。

5. 失重秤会测量物体从平台上坠落的时间，根据自由下落的加速度和时间来计算物体的质量。

通过测量物体自由下落的时间，并结合地球上的重力加速度，失重秤可以准确地测量物体的质量，因为自由下落加速度与物体的质量成反比关系。

失重秤原理说明
第一步、手动闸阀打开、气动刀闸阀1打开，物料从助流仓流入缓冲仓。

第二步、当缓冲仓内的物料达到满容积以后，气动刀闸阀1关闭。

第三步、气动大闸阀2打开，物料流入称重仓，当称重仓内物料的堆积达到设定量上限的时候，传感器输出信号，反馈给气动调节阀2，气动调节阀2关闭。

第四步、螺旋输送机启动，物料连续均匀往下输送物料，称重仓物料逐步减少，称重仓进入失重计量阶段，在单位时间内减少的物料重量，通过计算得到物料的精准流量。

从此阶段开始，螺旋输送机一直处于运行状态。

在此阶段同时完成气动刀闸阀1的开启和关闭各一次，使缓冲仓物料充满。

在以后的每一次称重仓的失重计量阶段，气动刀闸阀1都开启、关闭一次，完成给缓冲仓的冲料。

第五步、当称重仓内物料减少到设定量下限的时候，传感器输出信号，反馈给气动调节阀2，气动调节阀2第二次开启，物料从缓冲仓流入称重仓，当称重仓内物料的堆积达到一定量的时候（料仓容积的90%），传感器输出信号，反馈给气动刀闸阀2，气动刀闸阀2第二次关闭。

在气动刀闸阀的第二次开启和关闭时间段内，称重仓内的计量进入记忆法计量阶段，默认在此时间段内物料的流量就是前一段失重计量阶段物料的流量（该流量也可以是前一段时间内物料流量的平均值）。

记忆法计量阶段与失重计量阶段的时间比例控制在1:9。

第六步、物料的计量进入以上周而复始的过程，实现连续动态计量
注：标定砝码定期对称重传感器和仪表进行校验。

（2012年5月水泥机械设备结课论文问题 目：失重秤学生姓名：马晓勇 学 院：化工学院系别：无机非金属材料系 班 级：非09-2 指导教师：滕英跃失重秤1、工作原理根据称重斗中物料重量的减少速率来控制出料螺旋机或电振机,以达到定量给料的目的,即失重秤.当称重斗的物料达到称重下限位置时,出料螺旋机则按照当时的转速固定出料量,同时控制料仓里的物料快速下到称重斗内,当装料到称重上限时停止装料,快速装料可以缩短进料时间,提高称重的准确度和控制精度。

注【2】2、外观图结构图3、品种系列TSLW-M 系列失重秤TSLW-S 系列失重秤TSLW-L系列失重秤TSL■系统参数：SZC系列失重秤物料温度：乙烯基-12℃～80℃，聚亚胺脂-30℃～90℃环境温度：-10℃～50℃设计压力：-5～95mbr工作压力：-0.5～20mbrJZ-YT系列失重秤技术参数：梅特勒托利多LIW系列失重秤喂料范围：2~20000L/H 工作温度：-10︒C~+45︒C整合设计：机电一体化设计数字滤波：TraxDSP数字滤波技术加料精度：±0.2%~±0.5% 喂料方式：螺旋，振动，计量泵等接触物料材质：SS304 不锈钢以上喂料螺旋：根据固体物料的料性特点，多种单，双螺旋可以选择破桥机构：根据物料的料性特点，水平，垂直多种破桥机构可以选择秤体设计：模块化设计，易于清理，高可靠性，强化安全设计4、结构通过静态秤称量完整的给料系统（料仓、给料机和散状物料）及通过变速电机或电振机控制散关物料的卸料流量。

物料（通过螺旋、振动管或槽）从系统卸下，将按每个单位时间(dv/dt)测量的“失重”与所需给料量(预设值)进行比较，实际(测量)的流量与期望的(预设)流量之间的差异会通过给料控制器发生纠正信号，该控制器能自动调节给料速度，从而在没有过程滞后的情况下保持精确的给料量。

当料仓中测量的重量达到料仓低料位（重新加料）时，控制器将给料系统按容积给料进行控制，然后料仓快速重新装料（手动或自动），失重控制器重新动作。

配料控制系统失重秤说明及系统常见故障处理失重秤说明书一．前言在现代工业生产的各领域中，采用具有动态称重功能的连续给料设备组成物料输送系统的应用日渐扩大。

连续失重秤就是一种能够对物料的输送速率进行连续调节和输送量计量的连续给料设备，也被称为失重式给料秤。

可用来连续输送粉料，球料，片料，颗粒料和各种短纤维物料，属连续累计自动衡器的一种。

由于它几乎不需要维护，比其他形式的连续给料秤能够更好的适应工业环境和工艺条件的要求，在欧，美，日等工业发达国家使用越来越广泛，也受到我国水泥，化工，塑料，食品以及医药等相关行业的关注与重视。

并逐步推广起来。

二.工作原理连续失重秤是根据工作时控制重量损失的原理设计的，如下图所示承载器内的物料的重量通过称重传感器和重量变送器转化成模拟量送至可编程控制器，可编程控制器将计量处的物料重量与预定设定的重量上限值和下限值进行比较、判断，通过控制给料装置向承载器内间断喂料。

同时可编程控制器将计算出的实际排料速率（排料容量）与预先设定的排料速率进行比较，通过内部PID调节控制变频器调节排料装置。

使实际排料的速率准确地跟踪设定值。

当给料装置开启向承载器内喂料时，控制信号锁定排料速率，进行容积式排料。

人机界面工作时将显示实际排料速率和排出物料的累计重量。

三．特点失重秤的标定方法简单。

利用砝码可以对承载器进行静态标定。

流量的标定可通过对排料量（重量改变量）和测试时间，即可计算出实际的物料流量即实际排料速率。

其主要特点：给料准确：优于±0.2%--0.5%给料稳定：优于±0.5%实用性强：流量0.04-20000KG/H（由物料容量确定）结构紧凑：占有空间面积小，降低了土建施工成本间歇式输送：防止粉尘飞扬，减少环境污染由于物料的粘结，称重传感器和称重显示器及电气控制系统的温度漂移所造成的皮重变化（零点漂移），在其他形式的给料秤中是常常造成准确率下降的主要原因，而失重秤可有效的避免这一因素的出现。

双螺杆失重秤的工作原理双螺杆失重秤啊，这可是个很有趣的东西呢。

咱们先得知道它是用来称重的，而且可不是那种普通的称东西的秤。

双螺杆失重秤有个料斗，就像一个小仓库一样。

这个料斗里装着要称重的物料。

想象一下，这个料斗就是一个小存钱罐，不过存的不是钱，是物料。

物料在料斗里安安静静地待着，但是它可不知道自己马上就要被精确地称重啦。

双螺杆失重秤里面有双螺杆呢。

这双螺杆就像两个小手臂，它们会不断地转动。

当这两个小手臂开始转动的时候，就会把料斗里的物料慢慢地往外送。

这个过程就像是从存钱罐里取钱一样，每次取一点，但是取多少可是很精确的。

那它是怎么知道重量的呢？这里面有个称重传感器。

这个称重传感器就像一个很敏感的小管家。

它时刻盯着料斗里物料的重量变化。

当双螺杆开始转动送料的时候，料斗里的物料重量就会减少。

这个小管家也就是称重传感器就能精确地感受到这种重量的减少。

比如说，你从存钱罐里拿一块钱，你可能感觉不太出来存钱罐整体重量的变化，但是这个小管家可不一样，哪怕是很微小的变化它都能察觉。

双螺杆失重秤还有个控制器呢。

这个控制器就像是一个聪明的大脑。

称重传感器把重量变化的信息告诉这个聪明的大脑。

然后这个大脑就会根据这些信息来控制双螺杆的转动速度。

如果物料重量减少得太快了，就像你取钱取太猛了，这个大脑就会让双螺杆转得慢一点。

要是物料重量减少得太慢了，这个大脑就会让双螺杆转得快一点。

就好像你取钱的时候，如果取慢了耽误事，取快了又怕取超了，这个大脑就会很好地把握这个度。

双螺杆失重秤的工作原理还体现在它的准确性上。

因为它是通过不断监测重量的实时变化来控制送料的，所以它能保证送出去的物料重量非常精确。

这就好比你要给朋友分糖果，你不是随便抓一把，而是一颗一颗地数着分，这样就能保证每个朋友得到的糖果数量都很准确。

双螺杆失重秤就是这样精确地把物料按照设定的重量送出去。

再说说这个双螺杆的结构吧。

双螺杆的设计使得物料能够很均匀地被送出去。

就像两个人一起搬东西，如果两个人配合得好，就能够很平稳地把东西搬走。

失重秤原理及应用失重秤原理及其应用失重秤（英文Loss-in-weight）是九十年代开始应用于工业过程称重连续计量的。

失重秤逐渐替代皮带秤、螺旋秤，甚至累加秤，作为一种全新的计量方法，逐渐应用到越来越多物料处理。

1、基本原理：将秤量斗及给料机构作为整个秤体，通过仪表不停对秤体进行重量信号的采样，计算出重量在单位时间的变化比率作为瞬时流量。

这个流量的获取非常重要，是失重秤能否准确计量的基础。

通过我公司LEC-201仪表的内部算法，进行逼近目标流量的控制运算，输出调节信号去控制变频器等给料机控制器。

2、失重秤在实际中的应用：从原理上可以看出它不受秤体与给料机构的机械变化影响，它只是计算重量差值（差重），与传统动态计量手段相比，其优点是不言而喻的。

对于控制对象为流量（t/h ,kg/min ），而且物料可输送性好，计量精度要求高时，采用失重法计量可以作为一种最佳方案。

3、失重秤的技术特点1）系统精度高失重秤工作时，料仓的测量实际在静态下完成的，根据两个工作状态测得两个重量差值算出流量。

差值与流量给定值误差还可在下一个周期内进行补偿，并且这两个重量测量时间在几分钟内完成，不受传感器零点漂移和温度漂移等影响。

因此可获得相当高的计量精度，系统计量精度可达到0.5%2）全封闭不锈钢结构，适合各种恶劣现场设备系统全部为钢质，一般采用不锈钢，适用环境条件较差的场合，并且具有坚固耐用、维护量小、不怕高温物料等特点。

很多任务矿企业是耗电大户，因此如何节约能源，也是一个很重要的课题。

由于失重秤采用了全封闭结构，配料过程中不产生粉尘，省去除尘装置，结构简单，无须配皮带秤等配套，既节省了设备投资，又节约了电能，提高了生产效率。

3）免维护，标定简单由于失重秤是通过测量重量差值来计算流量的物料测量方式，根本不受诸如皮带秤等动态秤中存在零点漂移(皮带跑偏、传感器移位、物料冲击振动皮带打滑、皮带粘料等影响造成)、物料粘附、秤体机械结构变形等因素的影响，而能保证长期稳定的系统测量精度，基本不需要维护和大量的标定工作。

失重秤式喂料器工作原理
失重秤式喂料器由称量器和送料机构组成。

其工作原理如下：
1. 称量器：失重秤式喂料器使用称量传感器来测量物料的重量。

称量传感器通常采用称量电子秤，也称为称量传感器或称量单元。

通过称量器，喂料器可以准确地测量物料的重量。

2. 送料机构：喂料器通过送料机构将物料输送到目标位置。

送料机构通常由传动装置、输送带或螺旋输送机构等组成。

传动装置将电机的运动传递给输送带或螺旋输送机构，使其将物料输送到目标位置。

3. 控制系统：控制系统是喂料器的重要组成部分，用于控制称量器和送料机构的运行。

控制系统可以根据预设的测量目标和送料要求，调整称量器和送料机构的运行方式。

控制系统通常包括传感器、电子秤控制器和PLC（可编程逻辑控制器）等。

工作原理如下：
- 当物料进入喂料器时，称重传感器开始测量物料的重量。

- 传感器将测量结果传输给电子秤控制器或PLC。

- 控制器根据预设的测量目标和送料要求，计算物料的重量，
并通过控制信号调整送料机构的运行。

- 送料机构根据控制信号的指令，启动或停止输送带或螺旋输
送机构，将物料输送到目标位置。

- 称量器持续监测物料重量的变化，并根据需要进行反馈调整，确保达到所需的喂料精度。

失重秤式喂料器通过称量器和送料机构的协调工作，实现了对物料的准确称量和精确控制，广泛应用于各种领域的喂料过程中。

失重秤的技术实现方式失重秤是一种能够测量物体在失重状态下的重量的设备。

通常使用在航天器中，因为在空间中，物体不受重力影响，无法使用常规秤来测量它们的重量。

失重秤可以通过测量物体对特定力的反作用力来计算出物体的重量，是非常重要的航天器设备。

本文将介绍失重秤的技术实现方式。

电子失重秤电子失重秤是现代航天器中使用最为普遍的失重秤类型。

其工作原理基于物体在失重状态下对力的反作用力的测量。

电子失重秤通常包括物体支撑结构、传感器、数据处理器和显示器等部分。

在电子失重秤中，传感器起着至关重要的作用。

传感器能够测量失重状态下物体所受的任何外力，这些力包括：惯性力，静电力，磁力和所有其他可能对物体产生作用的力。

传感器将这些力转化为电信号，并将这些信号传递给数据处理器进行处理和记录。

处理器进行计算后，将物体的重量数据显示在秤上或其他读取设备上。

机械失重秤机械失重秤是较早期的失重秤类型，通常使用于一些底层的实验和研究中。

机械失重秤的工作原理也是基于物体对特定力的反作用力的测量。

它通常由两个测量仪器组成，分别位于物体的两端。

物体通过绳索或杆连接到这些仪器上。

在失重状态下，物体对这些仪器的反作用力将会产生测量仪器的所示之差，从而测量物体的重量。

然而，由于机械失重秤受到摩擦等外部环境因素的影响，在使用过程中可能会出现误差。

因此，机械失重秤的准确度有时会受到质疑。

光学失重秤光学失重秤是一种比较新颖的失重秤类型，其工作原理基于光学现象。

光学失重秤由重力传感器、激光器、反射镜和探测器等部分组成。

在物体失重状态时，激光器会发出光束照射在物体上，照射的光会被反射到探测器上。

探测器通过测量反射光的偏移量来计算重力的大小。

光学失重秤非常精确且不受环境因素影响，但同时也需要更高的成本。

总结失重秤是航天器中必不可少的设备，能够对物体在失重状态下的重量进行准确测量，为人类探索宇宙提供了有效的手段。

电子失重秤、机械失重秤、光学失重秤是当前使用的几种失重秤类型，每种失重秤技术都有其优点和限制。

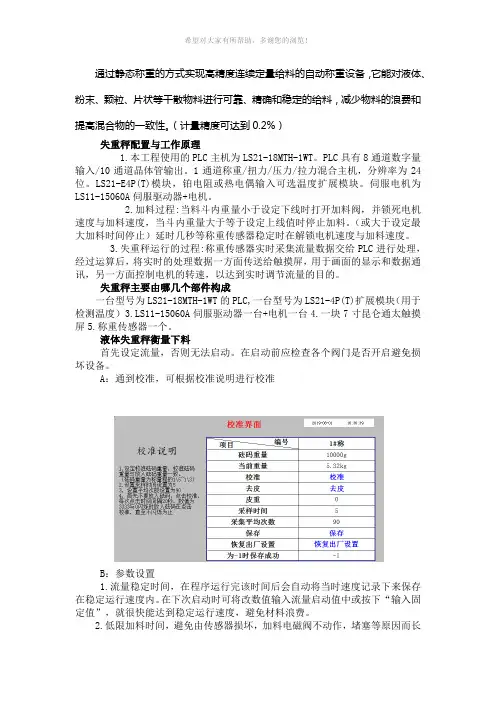

通过静态称重的方式实现高精度连续定量给料的自动称重设备，它能对液体、粉末、颗粒、片状等干散物料进行可靠、精确和稳定的给料，减少物料的浪费和提高混合物的一致性。

（计量精度可达到0.2%）失重秤配置与工作原理1.本工程使用的PLC主机为LS21-18MTH-1WT。

PLC具有8通道数字量输入/10通道晶体管输出。

1通道称重/扭力/压力/拉力混合主机，分辨率为24位。

LS21-E4P(T)模块，铂电阻或热电偶输入可选温度扩展模块。

伺服电机为LS11-15060A伺服驱动器+电机。

2.加料过程:当料斗内重量小于设定下线时打开加料阀，并锁死电机速度与加料速度，当斗内重量大于等于设定上线值时停止加料。

（或大于设定最大加料时间停止）延时几秒等称重传感器稳定时在解锁电机速度与加料速度。

3.失重秤运行的过程:称重传感器实时采集流量数据交给PLC进行处理，经过运算后，将实时的处理数据一方面传送给触摸屏，用于画面的显示和数据通讯，另一方面控制电机的转速，以达到实时调节流量的目的。

失重秤主要由哪几个部件构成一台型号为LS21-18MTH-1WT的PLC,一台型号为LS21-4P(T)扩展模块（用于检测温度）3.LS11-15060A伺服驱动器一台+电机一台4.一块7寸昆仑通太触摸屏5.称重传感器一个。

液体失重秤衡量下料首先设定流量，否则无法启动。

在启动前应检查各个阀门是否开启避免损坏设备。

A：通到校准，可根据校准说明进行校准B：参数设置1.流量稳定时间，在程序运行完该时间后会自动将当时速度记录下来保存在稳定运行速度内。

在下次启动时可将改数值输入流量启动值中或按下“输入固定值”，就很快能达到稳定运行速度，避免材料浪费。

2.低限加料时间，避免由传感器损坏，加料电磁阀不动作，堵塞等原因而长时间加料使得误差偏大，或是材料溢出。

3.调节模式，可由重量计算流速调节或（“转速调节”预防称重传感器损坏时紧急条件下使用）C：主窗口，实时显示您想要看到的数据。

失重秤工作原理_失重秤结构分析今天我们介绍下一个失重秤的工作原理，以及进行一下失重秤结构分析。

失重秤是一种间歇性连续供料的称重设备。

由于损失控制是在料斗内进行的，因此可以达到较高的控制精度，且结构易于密封。

适用于控制水泥，石灰粉，煤粉和其他精细材料等成分。

其实小编也不是失重秤方面的专业人士，只是一知半解，下面有请小编从祺龙电子请来的失重秤方面的专家，让他带领大家分析一下失重秤结构，并且为大家讲解失重秤工作原理~【失重秤工作原理】失重秤，是一种间断给料连续出料的称重设备，由于失量控制是在料斗中进行，可达到较高的控制精度，结构又易于密封，故在粉料控制时与用螺旋秤来相比是一大提高。

适用于水泥、石灰粉、煤粉等微细物料的控制配料。

失重秤也可称为粉体秤，主要是用于计量粉煤灰等粉体物料，河南丰博自动化有限公司生产的粉体秤失重秤解决了水泥行业的四大难题：结拱、穿仓、计量不准、标定不准的四大难题。

目前，我国连续式搅拌设备均采用容积法或皮带秤、螺旋秤两类来计量。

我国用于公路行业的皮带秤计量精度一般只能达到5左右，与容积计量相差无几，长期稳定性较差。

将秤量斗及给料机构作为整个秤体，通过称重仪表或上位机不停对秤体进行重量信号的采样，计算出重量在单位时间的变化比率作为瞬时流量，再通过各种软硬件的滤波技术处理，得出可以作为控制对象的“实际流量”。

这个流量的获取非常重要，是失重秤能否准确计量的基础。

值，根据单位时间重量的损失，将实际给料速率和设定给料速率进行比较，从而控制出料装置，使实际给料速率始终准确地符合设定值。

在短时间的加料过程中，出料装置借助重力式工作期间存储的控制信号按容积式原理工作。

称重料斗内物料的重量通过称重传感器转化成电信号送至称量仪表。

称量仪表将计算出的物料重量与预先设定的重量上、下限值进行比较和判别，通过PLC控制进料闸门，向称重料斗内间断喂料。

同时，仪表将计算出的实际给料率（排料流量）与预先设定的给料速率进行比较，通过PLC和调节器（PID）调节出料装置，使实际给料速率准确地跟踪设定值。

失重秤原理及应用失重秤是指一种能够测量物体在失重状态下质量的装置。

它的原理是利用物体在真空中或者在加速度极大的情况下，与支撑物之间没有接触，从而达到失重状态。

失重秤广泛应用于航天飞行、科学实验、医学研究等领域。

失重秤的原理主要有两种：一种是借助真空环境实现失重，另一种是借助自由落体的加速度实现失重。

下面将分别详细介绍这两种原理及其应用。

一、借助真空环境实现失重。

当物体处于真空中时，由于外界没有空气的阻力，物体不会受到任何支撑力，从而处于失重状态。

利用这一原理，可以设计出真空室装置，将物体放置在真空室中进行称量。

真空失重秤的一个典型应用是在航天飞行中，用于实验宇航员的质量变化。

在太空中，由于缺乏重力，传统的重力秤无法测量物体的重量。

而真空失重秤则可以在零重力的环境下准确测量宇航员的质量变化。

这对于研究宇航员在长期在太空中的生理变化、骨骼肌肉的退化等问题非常重要。

另外一个应用是在科学实验室中，用于研究各种物质在真空环境下的性质。

通过失重秤可以测量物体的质量变化，进而研究物体在失重状态下的振动、燃烧、液体表面张力等性质。

二、借助自由落体的加速度实现失重。

当物体处于自由落体状态时，与支撑物之间没有接触，从而失重。

现实中可以通过在高空平抛物体，使其自由落体来实现失重。

利用这一原理，可以设计出平抛实验装置，通过测量物体在自由落体状态下的质量变化来计算物体的实际质量。

自由落体失重秤的一个重要应用是在医学研究中，用于测量患者的移动性能。

在一些神经系统疾病如帕金森病等患者运动能力下降的情况下，他们往往会有失重感觉。

通过利用自由落体失重秤，可以测量患者在进行一些活动时的失重感受程度，从而帮助医生评估患者的运动能力。

另外一个应用是在加速训练中。

在一些特殊任务如飞行员、宇航员等的训练过程中，需要经历高加速状态。

通过利用自由落体失重秤，可以模拟高加速环境，评估训练者的生理适应能力以及身体耐受能力。

总之，失重秤是一种能够测量物体在失重状态下质量的装置。

失重秤的使用工作原理失重秤是一种常见的物理实验仪器，其使用工作原理基于重力和浮力之间的平衡关系。

在这篇文章中，我将详细介绍失重秤的使用工作原理。

失重秤主要由一个悬挂的测量物体和一个固定的浮力传感器组成。

当物体悬挂在失重秤上时，它受到重力的作用，同时也受到浮力的作用。

浮力是由于物体在液体或气体中所受到的向上的推力。

根据阿基米德原理，浮力的大小等于被浸没的物体所排开的液体或气体的重量。

失重秤利用浮力传感器来测量物体所受到的浮力，从而间接地推算出物体的重量。

浮力传感器通常采用应变片或电子传感器来测量浮力对传感器的作用力。

应变片是一种能够根据外力作用而产生形变的材料，它的电阻值会随着形变量的变化而发生变化。

通过测量应变片的电阻值变化，我们可以推算出浮力的大小，进而得到物体的重量。

在使用失重秤时，首先需要将测量物体悬挂在秤上，然后读取测量结果。

失重秤上通常配有数字显示屏，可以直接显示物体的重量。

在测量过程中，需要确保测量物体完全悬挂在秤上，并且不受到外界干扰。

此外，还需要根据实际需要选择合适的测量单位和精度。

失重秤的使用工作原理基于浮力与重力的平衡关系，因此在使用过程中需要注意几点。

首先，失重秤适用于测量物体在空气或液体中的重量，不适用于测量物体在真空中的重量。

其次，失重秤的测量结果受到环境因素的影响，如温度、湿度等。

因此，在使用时需要注意环境条件的稳定性。

最后，失重秤的精度和准确性受到仪器本身质量和传感器灵敏度的影响，因此在选择和使用失重秤时需要注意其精度和准确性的要求。

总结起来，失重秤利用浮力与重力的平衡关系来测量物体的重量。

通过测量浮力对传感器的作用力，可以间接得到物体的重量。

在使用失重秤时，需要注意测量物体的悬挂状态、环境条件的稳定性以及仪器本身的精度和准确性。

通过合理使用失重秤，我们可以准确地测量物体的重量，从而满足实验和研究的需求。
