零件的优化设计

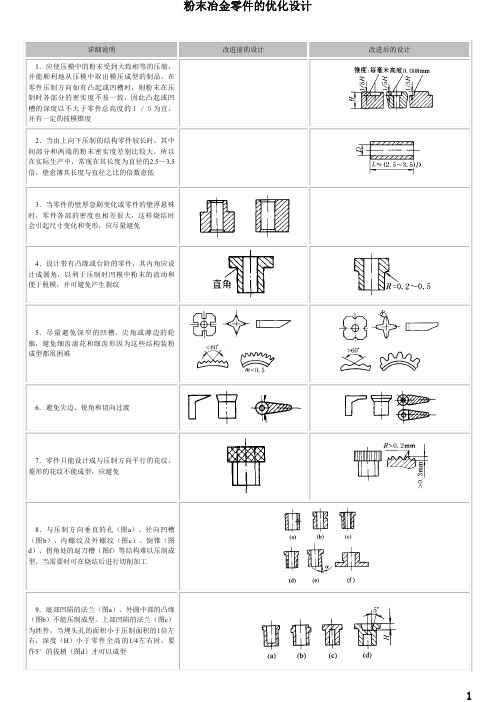

详细说明改进前的设计改进后的设计1．应使压模中的粉末受到大致相等的压缩，并能顺利地从压模中取出模压成型的制品。

在零件压制方向如有凸起或凹槽时，则粉末在压制时各部分的密实度不易一致，因此凸起或凹槽的深度以不大于零件总高度的１／５为宜，并有一定的拔模锥度2．当由上向下压制的结构零件较长时，其中间部分和两端的粉末密实度差别比较大。

所以在实际生产中，常现在其长度为直径的2.5～3.5倍，壁愈薄其长度与直径之比的倍数愈低3．当零件的壁厚急剧变化或零件的壁厚悬殊时，零件各部的密度也相差很大，这样烧结时会引起尺寸变化和变形，应尽量避免4．设计带有凸缘或台阶的零件，其内角应设计成圆角，以利于压制时凹模中粉末的流动和便于脱模，并可避免产生裂纹5．尽量避免深窄的凹槽、尖角或薄边的轮廓，避免细齿滚花和细齿形因为这些结构装粉成型都很困难6．避免尖边、锐角和切向过渡7．零件只能设计成与压制方向平行的花纹，菱形的花纹不能成型，应避免8．与压制方向垂直的孔（图a ）、径向凹槽（图b ）、内螺纹及外螺纹（图c ）、倒锥（图d ）、拐角处的退刀槽（图f ）等结构难以压制成型，当需要时可在烧结后进行切削加工9．底部凹陷的法兰（图a ）、外圆中部的凸缘（图b ）不能压制成型。

上部凹陷的法兰（图c ）为坯件，当埋头孔的面积小于压制面积的1倍左右，深度（H ）小于零件全高的1/4左右时，要作5°的拔梢（图d ）才可以成型10．从模具强度和压制件强度方面的因素考虑，并从孔与外侧间的壁厚要便于装粉考虑，制品窄条部分的最小尺寸应有一定的限度11．为了使凸模具有必要的刚度，使粉末容易充满型腔和便于从压模内取出制品，零件结构应避免尖锐的棱角，并适当增加横截面的面积12．避免过小的公差13．对于长度大于20mm 的法兰制作，法兰直径不应超过轴套直径的1.5倍，在可能条件下，应尽量减下法兰的直径，以避免烧结后的变形。

法兰根部的圆角半径可参考右图的表，轴套壁厚（δ）与法兰边宽（b ）都必须大于1.5mm 设计阶梯形制件时，阶差不应小于直径的1/16，其尺寸不应小于0.9mm轴套直径/mm <12 >12～25 >25～50 >50～65 >65 圆角半径/mm0.81.21.62.4>2.514．粉末冶金制件的端部最好不要有过锐棱角，并避免工具倒圆。

机械优化设计案例11. 题目对一对单级圆柱齿轮减速器，以体积最小为目标进行优化设计。

2.已知条件已知数输入功p=58kw ，输入转速n 1=1000r/min ，齿数比u=5，齿轮的许用应力[δ]H =550Mpa ，许用弯曲应力[δ]F =400Mpa 。

3.建立优化模型3.1问题分析及设计变量的确定由已知条件得求在满足零件刚度和强度条件下，使减速器体积最小的各项设计参数。

由于齿轮和轴的尺寸（即壳体内的零件）是决定减速器体积的依据，故可按它们的体积之和最小的原则建立目标函数。

单机圆柱齿轮减速器的齿轮和轴的体积可近似的表示为：]3228)6.110(05.005.2)10(8.0[25.087)(25.0))((25.0)(25.0)(25.0222122212221222212212122221222120222222222121z z z z z z z z z z z g g z z d d l d d m u m z b bd m u m z b b d b u z m b d b z m d d d d l c d d D c b d d b d d b v +++---+---+-=++++-----+-=πππππππ式中符号意义由结构图给出，其计算公式为b c d m u m z d d d mu m z D m z d m z d z z g g 2.0)6.110(25.0,6.110,21022122211=--==-===由上式知，齿数比给定之后，体积取决于b 、z 1 、m 、l 、d z1 和d z2 六个参数，则设计变量可取为T z z T d d l m z b x x x x x x x ][][211654321==3.2目标函数为min)32286.18.092.0858575.4(785398.0)(2625262425246316321251261231232123221→++++-+-+-+=x x x x x x x x x x x x x x x x x x x x x x x x x x f3.3约束条件的建立1）为避免发生根切，应有min z z ≥17=，得017)(21≤-=x x g2 )齿宽应满足max min ϕϕ≤≤d b，min ϕ和max ϕ为齿宽系数d ϕ的最大值和最小值，一般取min ϕ=0.9，max ϕ=1.4，得04.1)()(0)(9.0)(32133212≤-=≤-=x x x x g x x x x g3）动力传递的齿轮模数应大于2mm ，得 02)(34≤-=x x g4）为了限制大齿轮的直径不至过大，小齿轮的直径不能大于max 1d ，得0300)(325≤-=x x x g 5）齿轮轴直径的范围：max min z z z d d d ≤≤得0200)(0130)(0150)(0100)(69685756≤-=≤-=≤-=≤-=x x g x x g x x g x x g 6）轴的支撑距离l 按结构关系，应满足条件：l 2min 5.02z d b +∆+≥（可取min ∆=20），得0405.0)(46110≤--+=x x x x g7）齿轮的接触应力和弯曲应力应不大于许用值，得400)10394.010177.02824.0(7098)(0400)10854.0106666.0169.0(7098)(0550)(1468250)(224222321132242223211213211≤-⨯-⨯+=≤-⨯-⨯+=≤-=---x x x x x x g x x x x x x g x x x x g8）齿轮轴的最大挠度max δ不大于许用值][δ，得0003.0)(04.117)(445324414≤-=x x x x x x g 9）齿轮轴的弯曲应力w δ不大于许用值w ][δ，得5.5106)1085.2(1)(05.5104.2)1085.2(1)(1223246361612232463515≤-⨯+⨯=≤-⨯+⨯=x x x x x g x x x x x g4.优化方法的选择由于该问题有6个设计变量，16个约束条件的优化设计问题，采用传统的优化设计方法比较繁琐，比较复杂，所以选用Matlab 优化工具箱中的fmincon 函数来求解此非线性优化问题，避免了较为繁重的计算过程。

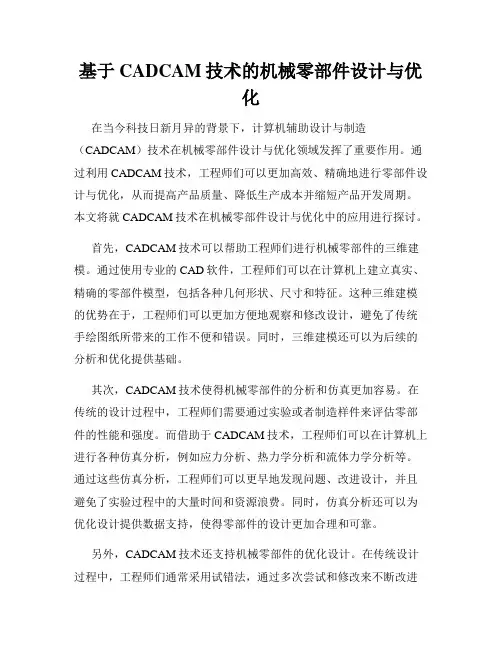

基于CADCAM技术的机械零部件设计与优化在当今科技日新月异的背景下，计算机辅助设计与制造（CADCAM）技术在机械零部件设计与优化领域发挥了重要作用。

通过利用CADCAM技术，工程师们可以更加高效、精确地进行零部件设计与优化，从而提高产品质量、降低生产成本并缩短产品开发周期。

本文将就CADCAM技术在机械零部件设计与优化中的应用进行探讨。

首先，CADCAM技术可以帮助工程师们进行机械零部件的三维建模。

通过使用专业的CAD软件，工程师们可以在计算机上建立真实、精确的零部件模型，包括各种几何形状、尺寸和特征。

这种三维建模的优势在于，工程师们可以更加方便地观察和修改设计，避免了传统手绘图纸所带来的工作不便和错误。

同时，三维建模还可以为后续的分析和优化提供基础。

其次，CADCAM技术使得机械零部件的分析和仿真更加容易。

在传统的设计过程中，工程师们需要通过实验或者制造样件来评估零部件的性能和强度。

而借助于CADCAM技术，工程师们可以在计算机上进行各种仿真分析，例如应力分析、热力学分析和流体力学分析等。

通过这些仿真分析，工程师们可以更早地发现问题、改进设计，并且避免了实验过程中的大量时间和资源浪费。

同时，仿真分析还可以为优化设计提供数据支持，使得零部件的设计更加合理和可靠。

另外，CADCAM技术还支持机械零部件的优化设计。

在传统设计过程中，工程师们通常采用试错法，通过多次尝试和修改来不断改进设计。

而CADCAM技术则可以通过优化算法来实现自动优化设计。

通过设定设计目标和约束条件，CADCAM软件可以自动搜索最优解，并给出满足设计要求的最佳设计方案。

这不仅节省了大量的设计时间和人力成本，还可以提高设计效率和设计质量。

最后，CADCAM技术还支持机械零部件的制造和加工。

通过使用CAM软件，工程师们可以将设计模型转化为机床程序，实现零部件的数控加工。

CAM软件可以根据设计模型自动生成刀具路径、加工顺序和进给速度等信息，并生成相应的机床代码。

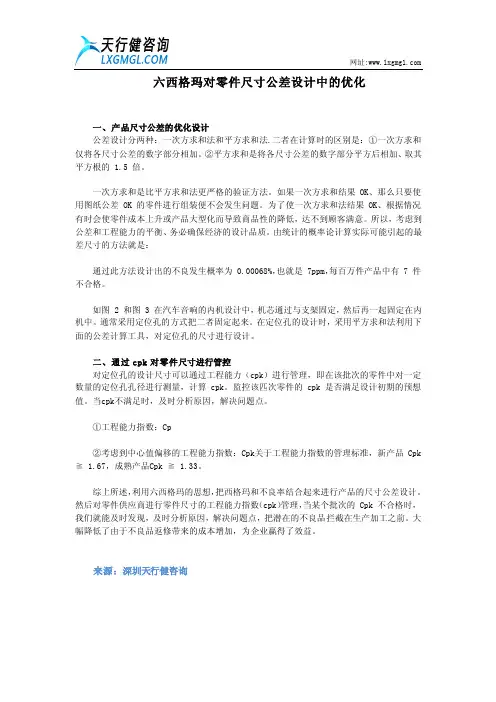

网址: 六西格玛对零件尺寸公差设计中的优化一、产品尺寸公差的优化设计公差设计分两种：一次方求和法和平方求和法.二者在计算时的区别是：①一次方求和仅将各尺寸公差的数字部分相加。

②平方求和是将各尺寸公差的数字部分平方后相加、取其平方根的 1.5 倍。

一次方求和是比平方求和法更严格的验证方法。

如果一次方求和结果 OK、那么只要使用图纸公差 OK 的零件进行组装便不会发生问题。

为了使一次方求和法结果 OK、根据情况有时会使零件成本上升或产品大型化而导致商品性的降低，达不到顾客满意。

所以，考虑到公差和工程能力的平衡、务必确保经济的设计品质。

由统计的概率论计算实际可能引起的最差尺寸的方法就是：通过此方法设计出的不良发生概率为 0.00068%，也就是 7ppm，每百万件产品中有 7 件不合格。

如图 2 和图 3 在汽车音响的内机设计中，机芯通过与支架固定，然后再一起固定在内机中。

通常采用定位孔的方式把二者固定起来。

在定位孔的设计时，采用平方求和法利用下面的公差计算工具，对定位孔的尺寸进行设计。

二、通过cpk 对零件尺寸进行管控对定位孔的设计尺寸可以通过工程能力（cpk）进行管理，即在该批次的零件中对一定数量的定位孔孔径进行测量，计算 cpk。

监控该匹次零件的 cpk 是否满足设计初期的预想值。

当cpk不满足时，及时分析原因，解决问题点。

①工程能力指数：Cp②考虑到中心值偏移的工程能力指数：Cpk关于工程能力指数的管理标准，新产品 Cpk ≧ 1.67，成熟产品Cpk ≧ 1.33。

综上所述，利用六西格玛的思想，把西格玛和不良率结合起来进行产品的尺寸公差设计。

然后对零件供应商进行零件尺寸的工程能力指数（cpk）管理，当某个批次的 Cpk 不合格时，我们就能及时发现，及时分析原因，解决问题点，把潜在的不良品拦截在生产加工之前。

大幅降低了由于不良品返修带来的成本增加，为企业赢得了效益。

来源：深圳天行健咨询。

机械零部件的疲劳寿命分析与优化设计概述机械零部件的疲劳寿命分析和优化设计对于确保机械设备的可靠性和使用寿命至关重要。

疲劳失效是导致机械零部件损坏和事故的主要原因之一。

本文将介绍疲劳寿命的概念和常见分析方法，并探讨如何通过优化设计提高零部件的疲劳寿命。

疲劳寿命概念疲劳寿命是指机械零部件在循环应力的作用下失效之前能够承受的循环应力次数。

循环应力是指零部件在交变荷载作用下所受到的应力变化。

疲劳寿命可以通过应力-寿命(S-N)曲线来表示，该曲线描述了应力水平和所能承受的循环次数之间的关系。

疲劳分析方法1. 应力分析：对于机械零部件，必须首先进行应力分析，确定零部件在使用条件下所受到的应力水平和变化。

2. 材料特性分析：机械材料的疲劳寿命与其材料特性密切相关。

通过对材料的化学成分和热处理工艺等进行分析，可以确定材料的疲劳强度和寿命。

3. 循环载荷分析：确定作用在机械零部件上的循环载荷，包括振动载荷、冲击载荷等。

在实际情况中，往往会有多种载荷同时作用在零部件上，需要综合考虑不同载荷对疲劳寿命的影响。

4. 疲劳寿命预测：根据应力分析和材料特性，利用疲劳寿命预测模型，可以预测机械零部件在给定载荷下的疲劳寿命。

优化设计方法1. 材料选择：选择具有较高疲劳强度和寿命的材料，可以提高零部件的疲劳寿命。

例如，使用高强度钢材代替低强度钢材，可以提高零部件的抗疲劳能力。

2. 结构设计：通过优化零部件的结构设计，可以降低应力集中和应力变化幅度，从而延长疲劳寿命。

例如，合理设计零部件的圆角和倒角，可以缓解应力集中现象。

3. 表面处理：通过表面处理方法，如喷砂、磨削等，可以改善零部件表面的粗糙度和残余应力分布，提高疲劳强度。

4. 使用条件优化：调整机械设备的使用条件，如减小振动幅度、合理控制载荷大小等，可以减小零部件的疲劳应力，延长其寿命。

案例分析以一台发动机连接杆为例，进行疲劳分析和优化设计。

首先，进行应力分析并确定连接杆在使用条件下的应力水平和变化。

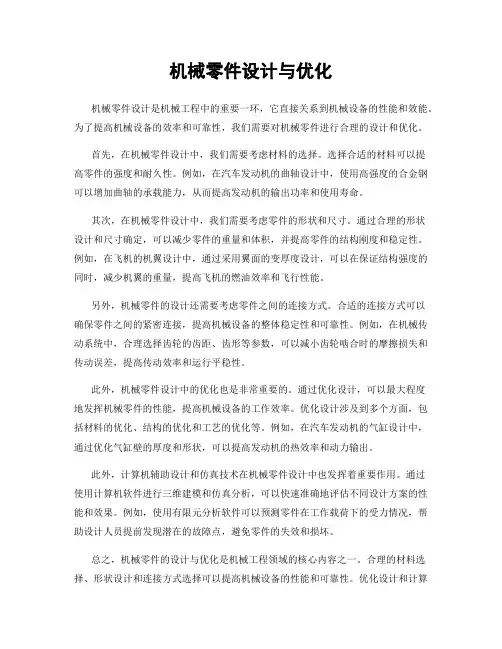

机械零件设计与优化机械零件设计是机械工程中的重要一环，它直接关系到机械设备的性能和效能。

为了提高机械设备的效率和可靠性，我们需要对机械零件进行合理的设计和优化。

首先，在机械零件设计中，我们需要考虑材料的选择。

选择合适的材料可以提高零件的强度和耐久性。

例如，在汽车发动机的曲轴设计中，使用高强度的合金钢可以增加曲轴的承载能力，从而提高发动机的输出功率和使用寿命。

其次，在机械零件设计中，我们需要考虑零件的形状和尺寸。

通过合理的形状设计和尺寸确定，可以减少零件的重量和体积，并提高零件的结构刚度和稳定性。

例如，在飞机的机翼设计中，通过采用翼面的变厚度设计，可以在保证结构强度的同时，减少机翼的重量，提高飞机的燃油效率和飞行性能。

另外，机械零件的设计还需要考虑零件之间的连接方式。

合适的连接方式可以确保零件之间的紧密连接，提高机械设备的整体稳定性和可靠性。

例如，在机械传动系统中，合理选择齿轮的齿距、齿形等参数，可以减小齿轮啮合时的摩擦损失和传动误差，提高传动效率和运行平稳性。

此外，机械零件设计中的优化也是非常重要的。

通过优化设计，可以最大程度地发挥机械零件的性能，提高机械设备的工作效率。

优化设计涉及到多个方面，包括材料的优化、结构的优化和工艺的优化等。

例如，在汽车发动机的气缸设计中，通过优化气缸壁的厚度和形状，可以提高发动机的热效率和动力输出。

此外，计算机辅助设计和仿真技术在机械零件设计中也发挥着重要作用。

通过使用计算机软件进行三维建模和仿真分析，可以快速准确地评估不同设计方案的性能和效果。

例如，使用有限元分析软件可以预测零件在工作载荷下的受力情况，帮助设计人员提前发现潜在的故障点，避免零件的失效和损坏。

总之，机械零件的设计与优化是机械工程领域的核心内容之一。

合理的材料选择、形状设计和连接方式选择可以提高机械设备的性能和可靠性。

优化设计和计算机辅助设计技术则能够帮助设计人员更好地发挥机械零件的性能，提高机械设备的工作效率。

基于有限元方法的机械零部件结构优化设计机械零部件的结构优化设计是提高产品性能和减少成本的关键环节。

在工程领域，有限元方法是一种常用的工具，可以模拟和分析复杂结构的力学行为。

本文将探讨基于有限元方法的机械零部件结构优化设计。

一、引言随着科技的不断发展，机械零部件的结构优化设计变得越来越重要。

优化设计可以通过改变零部件的几何形状、材料参数和工艺要求等方面，使零部件在满足功能性要求的同时，更加轻量化和耐久。

有限元方法是一种将连续结构离散化为有限个小单元进行力学分析的数值计算方法。

借助于有限元方法，可以对机械零部件进行复杂的力学行为分析，并根据得到的结果进行结构优化设计。

二、有限元建模与分析有限元分析是结构优化设计的基础。

首先，需要将机械零部件进行几何建模，即将其复杂的几何形状简化为有限个几何单元。

常见的几何单元包括三角形、四边形等。

然后，需要为每个几何单元分配适当的材料属性和边界条件。

材料属性包括弹性模量、泊松比、密度等，而边界条件则是对零部件施加的加载情况。

加载可以是力、压力、温度等。

有限元建模完成后，接下来需要确定零部件的有限元模型。

常见的有限元模型包括线性模型和非线性模型。

线性模型适用于材料行为在弹性范围内的情况，而非线性模型用于考虑材料的弹塑性、接触、摩擦等非线性行为。

根据实际情况，选择合适的有限元模型对零部件进行分析。

有限元分析完成后，可以获得零部件的力学行为结果，比如应力、变形等。

根据这些结果，可以对机械零部件进行结构优化设计。

三、结构优化设计1. 基于强度和刚度的优化强度和刚度是机械零部件两个重要的性能指标。

强度是指零部件在外部加载下不发生破坏的能力，而刚度则是指零部件在外部加载下不发生过大变形的能力。

通过在有限元模型中设置约束和目标函数，可以进行强度和刚度的优化设计。

优化设计的目标是在满足强度和刚度要求的前提下，尽可能减小零部件的重量。

2. 基于模态和动力学的优化模态和动力学是机械零部件另外两个重要的性能指标。

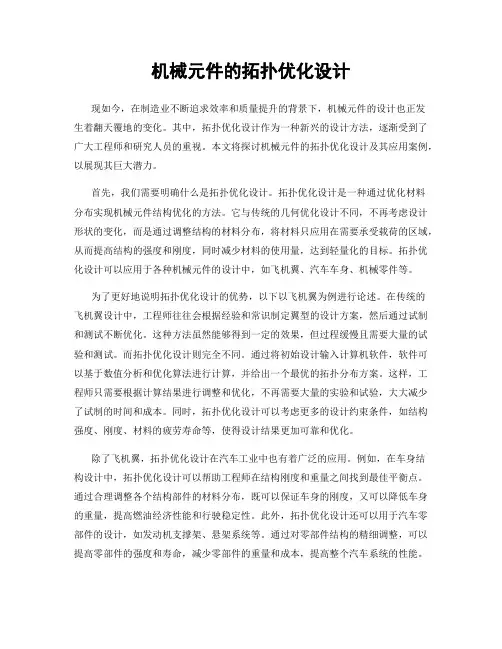

机械元件的拓扑优化设计现如今，在制造业不断追求效率和质量提升的背景下，机械元件的设计也正发生着翻天覆地的变化。

其中，拓扑优化设计作为一种新兴的设计方法，逐渐受到了广大工程师和研究人员的重视。

本文将探讨机械元件的拓扑优化设计及其应用案例，以展现其巨大潜力。

首先，我们需要明确什么是拓扑优化设计。

拓扑优化设计是一种通过优化材料分布实现机械元件结构优化的方法。

它与传统的几何优化设计不同，不再考虑设计形状的变化，而是通过调整结构的材料分布，将材料只应用在需要承受载荷的区域，从而提高结构的强度和刚度，同时减少材料的使用量，达到轻量化的目标。

拓扑优化设计可以应用于各种机械元件的设计中，如飞机翼、汽车车身、机械零件等。

为了更好地说明拓扑优化设计的优势，以下以飞机翼为例进行论述。

在传统的飞机翼设计中，工程师往往会根据经验和常识制定翼型的设计方案，然后通过试制和测试不断优化。

这种方法虽然能够得到一定的效果，但过程缓慢且需要大量的试验和测试。

而拓扑优化设计则完全不同。

通过将初始设计输入计算机软件，软件可以基于数值分析和优化算法进行计算，并给出一个最优的拓扑分布方案。

这样，工程师只需要根据计算结果进行调整和优化，不再需要大量的实验和试验，大大减少了试制的时间和成本。

同时，拓扑优化设计可以考虑更多的设计约束条件，如结构强度、刚度、材料的疲劳寿命等，使得设计结果更加可靠和优化。

除了飞机翼，拓扑优化设计在汽车工业中也有着广泛的应用。

例如，在车身结构设计中，拓扑优化设计可以帮助工程师在结构刚度和重量之间找到最佳平衡点。

通过合理调整各个结构部件的材料分布，既可以保证车身的刚度，又可以降低车身的重量，提高燃油经济性能和行驶稳定性。

此外，拓扑优化设计还可以用于汽车零部件的设计，如发动机支撑架、悬架系统等。

通过对零部件结构的精细调整，可以提高零部件的强度和寿命，减少零部件的重量和成本，提高整个汽车系统的性能。

尽管拓扑优化设计在机械元件设计中具有巨大的潜力，但也面临一些挑战。

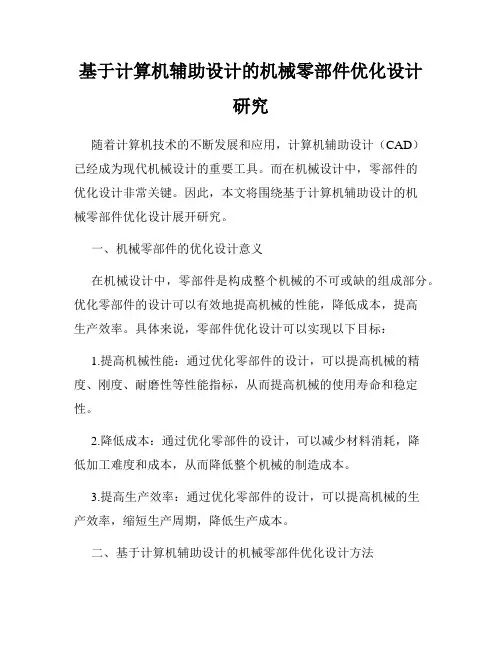

基于计算机辅助设计的机械零部件优化设计研究随着计算机技术的不断发展和应用，计算机辅助设计（CAD）已经成为现代机械设计的重要工具。

而在机械设计中，零部件的优化设计非常关键。

因此，本文将围绕基于计算机辅助设计的机械零部件优化设计展开研究。

一、机械零部件的优化设计意义在机械设计中，零部件是构成整个机械的不可或缺的组成部分。

优化零部件的设计可以有效地提高机械的性能，降低成本，提高生产效率。

具体来说，零部件优化设计可以实现以下目标：1.提高机械性能：通过优化零部件的设计，可以提高机械的精度、刚度、耐磨性等性能指标，从而提高机械的使用寿命和稳定性。

2.降低成本：通过优化零部件的设计，可以减少材料消耗，降低加工难度和成本，从而降低整个机械的制造成本。

3.提高生产效率：通过优化零部件的设计，可以提高机械的生产效率，缩短生产周期，降低生产成本。

二、基于计算机辅助设计的机械零部件优化设计方法在现代机械设计中，采用基于计算机辅助设计的方法进行零部件优化设计已经成为标配。

这种方法不仅可以提高设计效率，还可以增强设计的精度和准确性。

具体的流程如下：1.确定优化设计的目标：根据机械设计的具体需求，确定优化设计的目标和指标，如提高机械的性能、降低成本等。

2.建立数学模型：根据零部件的结构和设计要求，利用CAD软件建立零部件的三维模型，同时利用模拟软件对其进行分析、计算和优化，得到最优的设计方案。

3.确立设计方案：在模拟软件的帮助下，根据优化设计的目标和指标，确定最优的设计方案，包括材料、尺寸、形状等设计参数。

4.评估设计结果：根据设计方案，利用模拟软件对设计结果进行评估和验证，确认设计方案的准确性和可行性。

5.制作成品：在确认设计方案的准确性和可行性后，将设计方案转化为实际零部件，制作成品。

三、计算机辅助设计在机械零部件优化设计中的优点1.提高效率和准确性：采用计算机辅助设计的方法，可以大大提高设计的效率和准确性，降低设计过程中的人为误差。

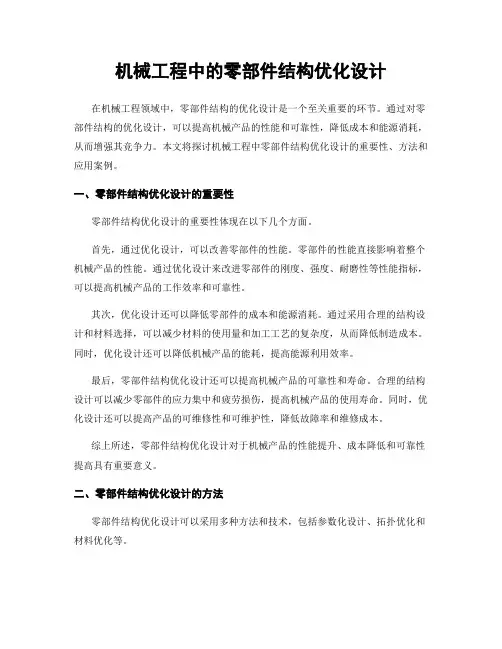

机械工程中的零部件结构优化设计在机械工程领域中，零部件结构的优化设计是一个至关重要的环节。

通过对零部件结构的优化设计，可以提高机械产品的性能和可靠性，降低成本和能源消耗，从而增强其竞争力。

本文将探讨机械工程中零部件结构优化设计的重要性、方法和应用案例。

一、零部件结构优化设计的重要性零部件结构优化设计的重要性体现在以下几个方面。

首先，通过优化设计，可以改善零部件的性能。

零部件的性能直接影响着整个机械产品的性能。

通过优化设计来改进零部件的刚度、强度、耐磨性等性能指标，可以提高机械产品的工作效率和可靠性。

其次，优化设计还可以降低零部件的成本和能源消耗。

通过采用合理的结构设计和材料选择，可以减少材料的使用量和加工工艺的复杂度，从而降低制造成本。

同时，优化设计还可以降低机械产品的能耗，提高能源利用效率。

最后，零部件结构优化设计还可以提高机械产品的可靠性和寿命。

合理的结构设计可以减少零部件的应力集中和疲劳损伤，提高机械产品的使用寿命。

同时，优化设计还可以提高产品的可维修性和可维护性，降低故障率和维修成本。

综上所述，零部件结构优化设计对于机械产品的性能提升、成本降低和可靠性提高具有重要意义。

二、零部件结构优化设计的方法零部件结构优化设计可以采用多种方法和技术，包括参数化设计、拓扑优化和材料优化等。

首先，参数化设计是一种常用的优化设计方法。

通过建立零部件的几何模型和相关参数模型，可以对零部件的结构进行全方位的优化。

通过调整参数值，可以改变零部件的形状、尺寸和材料等，从而满足不同的设计需求。

其次，拓扑优化是一种基于材料力学原理的优化设计方法。

通过对零部件进行力学分析，可以确定受力状况和应力分布，然后通过拓扑优化算法来寻找最优的结构形式。

拓扑优化可以将材料只放置在必要的位置，达到减少材料使用量和提高零部件刚度的目的。

另外，材料优化是一种基于材料选择和组合的优化设计方法。

通过选择和组合不同的材料，可以获得具有良好性能的零部件结构。

机械制造中的零部件优化与成本控制在机械制造领域，零部件的优化与成本控制是至关重要的因素。

通过对零部件进行优化设计和合理成本控制，不仅可以提高产品的性能和质量，还能够降低生产成本，增加企业的竞争力。

本文将探讨机械制造中零部件优化与成本控制的相关问题，并提出一些解决方案。

一、零部件优化设计在机械制造过程中，零部件的优化设计对产品的性能和质量起着至关重要的作用。

通过优化设计，可以提高零部件的结构强度、使用寿命和工作效率，减少能源消耗和材料浪费，从而提高生产效率和产品质量。

1. 材料选择：选择合适的材料是零部件优化设计的重要一环。

应根据零部件的使用要求和工作环境，选择具有良好强度、韧性和耐磨性等性能的材料。

同时，考虑材料成本和可获得性，以达到成本控制的目标。

2. 结构设计：合理的结构设计是提高零部件性能的关键。

通过科学的结构设计，可以实现零部件的轻量化和高强度。

采用优化的结构形式和布置方式，可以降低材料消耗和制造成本。

3. 工艺优化：在零部件制造过程中，工艺优化也是关键因素。

通过优化生产工艺，减少生产环节和工序，降低生产成本和制造周期，提高生产效率和质量稳定性。

二、零部件成本控制除了优化设计外，对零部件的成本进行控制也是机械制造中不可忽视的部分。

只有合理控制零部件的成本，企业才能保持竞争力并实现持续发展。

1. 材料采购控制：在零部件制造过程中，材料采购占据了很大一部分成本。

为了控制成本，企业应根据实际需求和市场价格，制定合理的采购计划和供应商管理策略，以降低材料采购成本。

2. 生产工艺控制：合理的生产工艺控制是降低零部件成本的关键。

通过优化工艺流程、提高生产效率和质量稳定性，可以降低制造成本和人工投入。

3. 管理控制：良好的管理控制是成本控制的基础。

企业应建立科学有效的成本管理体系，制定详细的预算和成本控制指标，加强对零部件成本的监督和管控。

三、零部件优化与成本控制的利与弊零部件优化与成本控制带来了许多好处，但也存在一些挑战和问题。

基于逆向工程的零件设计与优化逆向工程是一种非常重要的技术手段，它可以通过对已有产品或系统的解析、测量和分析，获取相关的设计信息，进而进行改进、优化或反推。

在实际工程应用中，逆向工程的方法在零件设计与优化上也有着广泛的应用。

一、逆向工程的基本原理逆向工程的基本原理是通过对已有物体进行扫描、测量和分析，获取物体的几何形状、结构特征、材料性质等信息。

通常采用的方法有三维激光扫描、光学测量、X射线成像等。

这些方法可以将物体表面的数据转化为数字化的CAD模型，然后可以使用CAD软件进行模型的修复、重建和修改。

二、逆向工程在零件设计中的应用逆向工程在零件设计中的应用非常广泛，它可以快速地获取已有零件的CAD模型，并在此基础上进行优化设计。

逆向工程可以通过分析已有零件的结构特点和工作原理，找到其中存在的问题和不足，进而进行改进和优化。

通过逆向工程，可以提高零件的性能、降低成本，并使其更加符合实际应用需求。

三、逆向工程对零件优化的影响逆向工程在零件优化中发挥着重要的作用。

通过逆向工程，可以对已有零件进行全面的分析和评估，找到其中的优点和不足，为进一步的优化提供依据。

逆向工程还能够快速获取零件的CAD模型，使得后续的优化设计更加方便和高效。

逆向工程还可以帮助工程师解决可靠性与耐久性等方面的问题，提高零件的性能与可靠性。

四、逆向工程在零件设计中的案例研究为了更好地理解逆向工程在零件设计中的应用，我们可以通过一个实际案例来进行研究。

以某车辆的离合器为例，通过逆向工程的方法，可以对离合器进行扫描和测量，得到其外形和内部结构的CAD模型。

然后可以对该模型进行分析，找到其中的缺陷和问题，进而进行改进和优化。

例如，可以通过修改离合器的结构和材料，提高其传动效率和耐磨性。

逆向工程还可以帮助设计师快速获得替代零件的CAD模型，以便进行替代性能优化的研究。

五、逆向工程的局限性和挑战虽然逆向工程在零件设计中有着广泛的应用，但它也存在一些局限性和挑战。

数学建模零件参数的优化设计数学建模是将实际问题转化为数学问题，并通过建立数学模型来解决问题的一种方法。

在工程设计中，零件参数的优化设计是一个重要的任务，可以通过数学建模的方法进行研究和实践。

本文将介绍零件参数的优化设计以及数学建模在此领域的应用。

零件参数的优化设计是指在给定的条件下，通过调整零件的各项参数，达到最佳的设计效果。

这个问题本质上是一个多目标优化问题，需要同时考虑多个设计指标。

在进行零件参数的优化设计时，需要明确设计的目标和约束条件。

设计目标可以是多个，如重量最小化、强度最大化、成本最小化等等。

约束条件包括几何尺寸限制、材料性能要求等。

在实际应用中，设计目标和约束条件可能是相互矛盾的，需要在这些限制下寻找一个最佳的设计方案。

数学建模在零件参数的优化设计中起到重要的作用。

通过将零件设计问题转化为数学模型，可以用数学的语言描述问题，并使用数学方法求解最优解。

常用的数学建模方法包括优化算法、数值计算、统计分析等。

下面将介绍几种常用的数学建模方法。

首先是优化算法。

优化算法是找到最优解的一种常用方法。

常见的优化算法有遗传算法、模拟退火算法、粒子群优化算法等。

通过适当选择优化算法，并调整算法参数，可以找到最佳的设计方案。

其次是数值计算方法。

数值计算方法可以通过计算机模拟来分析和评估设计方案的性能。

例如，通过有限元分析，可以计算零件的应力分布，并根据应力分布来评估零件的强度。

在进行数值计算时，需要构建合适的数学模型，并选择合适的数值方法进行求解。

另外，统计分析也是零件参数优化设计中常用的数学建模方法之一、通过对实验数据的收集和分析，可以得到零件参数与性能之间的关系。

然后，可以使用统计方法来优化零件参数，以达到最优的设计效果。

综上所述，数学建模在零件参数的优化设计中起到重要的作用。

通过建立数学模型，可以将设计问题转化为数学问题，并使用数学方法求解最优解。

优化算法、数值计算方法和统计分析是常用的数学建模方法。

基于CAD的机械零件设计与优化研究一、引言机械零件设计在现代工程领域中起着至关重要的作用。

随着计算机辅助设计（CAD）技术的不断发展，设计师能够更高效地进行机械零件的设计和优化。

本文旨在探讨基于CAD的机械零件设计与优化研究的方法和技术。

二、CAD技术在机械零件设计中的应用1.三维建模CAD技术可以实现机械零件的三维建模，将其实体化表示。

通过CAD软件，设计师可以利用各种几何体绘制工具来快速绘制出机械零件的准确模型。

2.参数化设计CAD软件提供了参数化设计的功能，设计师可以通过调整参数的数值来改变零件的尺寸、形状和位置等属性。

这使得设计师可以快速进行多个设计方案的比较和优化，从而提高设计效率和准确性。

3.装配设计CAD技术还可以进行机械零件的装配设计。

通过CAD软件，设计师可以将多个零件进行装配，并进行碰撞检测和间隙分析，确保装配的正确性和可行性。

三、CAD辅助下的机械零件设计流程1.问题定义与需求分析在进行机械零件设计前，需要明确问题的定义和需求分析。

这包括确定机械零件所需的功能、性能要求和外形尺寸等。

2.初步设计基于问题定义和需求分析，进行初步设计。

设计师可以利用CAD 软件进行三维建模，绘制初步的零件模型，并根据需求调整参数。

3.设计验证与修改通过CAD软件，设计师可以对初步设计进行验证。

利用CAD软件提供的分析工具，可以进行结构强度、动力学等方面的分析，以确保设计的可靠性和合理性。

4.优化设计在验证的基础上，进行优化设计。

利用CAD软件提供的参数化设计功能，设计师可以通过调整参数来优化零件的性能和效果。

5.详细设计在完成优化设计后，进行详细设计。

这包括确定零件的材料、加工工艺和标注等。

通过CAD软件的绘图工具，可以完成详细设计，并生成工程图纸。

四、机械零件设计优化的方法与技术1.拓扑优化拓扑优化是一种基于材料的设计方法，通过改变材料的分布以减小构件的重量，从而实现优化设计。

CAD软件的拓扑优化功能可根据设计要求和限制条件，自动生成最佳的材料分布。

零件参数的优化设计摘 要本文建立了一个非线性多变量优化模型。

已知粒子分离器的参数y 由零件参数)72,1( =i x i 决定，参数i x 的容差等级决定了产品的成本。

总费用就包括y 偏离y 0造成的损失和零件成本。

问题是要寻找零件的标定值和容差等级的最佳搭配，使得批量生产中总费用最小。

我们将问题的解决分成了两个步骤：1.预先给定容差等级组合，在确定容差等级的情况下，寻找最佳标定值。

2.采用穷举法遍历所有容差等级组合，寻找最佳组合，使得在某个标定值下，总费用最小。

在第二步中，由于容差等级组合固定为108种，所以只要在第一步的基础上，遍历所有容差等级组合即可。

但是，这就要求，在第一步的求解中，需要一个最佳的模型使得求解效率尽可能的要高，只有这样才能尽量节省计算时间。

经过对模型以及matlab 代码的综合优化，最终程序运行时间仅为3.995秒。

最终计算出的各个零件的标定值为：i x ={0.0750,0.3750,0.1250,0.1200,1.2919,15.9904,0.5625},等级为：B B C C B B B d ,,,,,,=一台粒子分离器的总费用为：421.7878元与原结果相比较，总费用由3074.8（元/个）降低到421.7878（元/个），降幅为86.28%，结果是令人满意的。

为了检验结果的正确性，我们用计算机产生随机数的方式对模型的最优解进行模拟检验，模拟结果与模型求解的结果基本吻合。

最后，我们还对模型进行了误差分析，给出了改进方向，使得模型更容易推广。

关键字：零件参数 非线性规划 期望 方差一、问题重述一件产品由若干零件组装而成，标志产品性能的某个参数取决于这些零件的参数。

零件参数包括标定值和容差两部分。

进行成批生产时，标定值表示一批零件该参数的平均值，容差则给出了参数偏离其标定值的容许范围。

若将零件参数视为随机变量，则标定值代表期望值，在生产部门无特殊要求时，容差通常规定为均方差的３倍。

零件加工精度的影响因素及工艺优化设计【摘要】零件加工精度是制造过程中非常重要的一个指标，直接影响着产品的质量和性能。

本文旨在分析零件加工精度的影响因素，并提出了三种工艺优化设计方法，包括工艺参数的调整、工艺路线的优化以及加工设备的改善。

通过实验验证，验证了这些方法的有效性。

在总结了本文的研究成果，并展望了未来的研究方向。

本文的创新点在于提出了多种工艺优化设计方法，为提高零件加工精度提供了新的思路和方法。

通过本文的研究，可以为制造业提高零件加工精度提供一定的参考和指导。

【关键词】零件加工精度、影响因素、工艺优化设计、实验验证、引言、背景介绍、研究意义、研究目的、正文、工艺优化设计方法一、工艺优化设计方法二、工艺优化设计方法三、总结、展望、创新点。

1. 引言1.1 背景介绍零件加工精度是衡量零件质量和工艺水平的重要指标，对于提高产品质量、降低成本具有至关重要的作用。

随着工业技术的不断发展和进步，零件加工精度的要求也越来越高，尤其是对一些高精度零部件的加工更是如此。

在传统的机械加工过程中，零件加工精度受到多种因素的影响，包括材料性能、加工工艺、设备精度等。

随着数控技术、CAD/CAM技术的广泛应用，工艺优化设计成为提高零件加工精度的重要手段。

通过优化设计工艺流程、选择合适的加工参数和工艺路线，可以有效提高零件加工精度，降低加工成本，提高生产效率。

深入研究零件加工精度的影响因素及工艺优化设计方法具有重要的理论和实际意义。

本文将从零件加工精度的影响因素、工艺优化设计方法和实验验证等方面展开研究，旨在为提高零件加工精度提供理论支持和工程实践指导。

1.2 研究意义零件加工精度的研究在工程和制造领域具有重要的意义。

零件加工精度直接影响着产品的质量和性能。

只有提高零件的加工精度，才能保证产品的稳定性和可靠性。

随着现代工业的发展，对零件加工精度的要求越来越高。

在一些高端领域，如航空航天、汽车制造、医疗器械等，对零件加工精度的要求更是严苛。

制造工艺中的零部件设计和装配工艺优化在制造工业中，零部件设计和装配工艺是整个生产过程中至关重要的环节。

优化零部件设计和装配工艺能够提高生产效率、降低成本，并确保产品质量和性能的稳定。

本文将探讨制造工艺中的零部件设计和装配工艺优化的方法和重要性。

一、零部件设计优化在零部件设计中，需要考虑多方面的因素，如功能要求、制造成本、装配性能和产品寿命等。

通过优化零部件设计，可以使产品达到更优化的性能和质量。

首先，进行合适的材料选择对零部件设计至关重要。

选择合适的材料可以提高产品的强度和耐久性，同时还能减少成本和重量。

例如，在汽车零部件的设计中，选择轻质材料如铝合金可以减轻整车重量，降低燃油消耗。

其次，考虑零部件的结构设计。

合理的结构设计能够提高零部件的整体性能和装配性能。

例如，在机械零部件的设计中，通过优化零部件的结构，可以提高零部件的刚性和抗扭性，确保零部件在使用过程中的稳定性和可靠性。

此外，利用计算机辅助设计（CAD）技术进行零部件设计也是一种有效的优化方法。

CAD技术可以模拟和优化零部件设计过程，减少设计错误和试制次数，提高设计效率和准确性。

二、装配工艺优化装配工艺是指将零部件按照一定的步骤和顺序组装成成品的过程。

优化装配工艺可以提高装配效率、减少装配时间，并确保产品的质量和性能。

首先，需要进行装配顺序的合理规划。

根据零部件的特性和装配要求，确定合理的装配顺序可以最大程度地提高装配效率，并减少装配过程中的错误和重复操作。

例如，在电子产品的装配中，合理的装配顺序可以减少线缆的交叉和纠缠，提高装配效率和电路稳定性。

其次，通过合适的装配工具和设备，可以提高装配的准确性和速度。

例如，在汽车制造中，采用自动化装配线可以提高装配效率和稳定性，减少人工错误和劳动强度。

此外，进行装配工艺的优化还需要考虑生产环境和人员培训。

为了确保装配过程的质量和稳定性，需要提供适合的生产环境，如温度、湿度和洁净度等。

同时，对装配工艺的操作人员进行培训和指导，提高他们的技能水平和操作准确性。
