地基钎探技术交底(改)

  • 格式：doc
  • 大小：57.00 KB
  • 文档页数：2

审核人
交底人
接受交底人
1、本表由施工单位填写，交底单位与接受交底单位各存一份。 2、做分项工程施工技术交底时，应填写分项工程名称栏，其他技术交底可不填写。
1、 本表由施工单位填写，交底单位与接受交底单位各存一份。
2、 做分项工程施工技术交底时，应填写分项工程名称栏，其他技术交底可不填写。
技 术 交 底 记 录
表 C2-1 工程名称 施工单位 交底提要 交底内容： 望京新城 B 区 6#-10#地 B 区商业楼 中天建设集团有限公司 第四建设公司
编
号
技 术 交 底 记 录
表 C2-1 工程名称 施工单位 交底提要 交底内容： 1、施工准备 1.1 主要机具： 望京新城 B 区 6#-10#地 B 区商业楼 中天建设集团有限公司 第四建设公司
编
号
交底日期 分项工程名称
2005-3-10 地基工程
人工钎探或机械钎探
1.1.1 钎探采用Φ25mm 钢筋制成，钎头呈 60°钎维状，钎长 2.0m，10 磅的钎锤。 1.1.2 麻绳或铅丝、梯子（凳子） 、手推车、撬棍（或小葫芦）和钢卷尺等。 1.1.3 机械打钎：轻便触探器 1.2 作业条件 1.2.1 基土已挖至基坑（槽）底设计标高，表面应平整，轴线及坑（槽）宽、长均 符合设计图纸要求。 1.2.2 根据设计图纸绘制钎探孔位平面图。 1.2.3 夜间施工时，应有足够的照明设施。并要合理地安排，钎探顺序，防止错打 或漏打。 1.2.4 钎探上预先划好 30cm 横线。 2、操作工艺 2.1 工艺流程： 放钎点线 就位打钎 拔 钎 灌 砂
交底日期 分项工程名称
2005-3-10 地基工程
人工钎探或机械钎探
2.4 记录锤击数，钎杆每打入 30cm 时，记录一次锤击数。 2.5 拔钎：用麻绳或铅丝将钎杆绑好，留出活套，套内插入撬棍或铁管，利用杠杆原 理将钎拔出或采用小葫芦利用滑轮原理将钎拔出。 2.6.移位：将钎探或钎探器搬到下一孔，以便继续打钎。 2.7.灌砂：打完的钎孔，经过质量检查人员和有关工长检查验收合格后，方可进行。 灌砂时，每填入 30cm 左右应用钢筋棍捣实一次。 2.8.整理记录：按钎孔顺序编号，将锤击数甜入统一表格内，字迹清楚，再经过打 钎人员和技术人员签字后归档。 3、质量要求 3.1 钎探深度必须符合要求，锤击数记录准确，不得作假。 3.2 钎位基本准确，探孔不得遗漏。 3.3 钎孔灌砂应密实。 4、成品保护 钎探完成后，应作好标记，用砖盖好孔位。未经质量检查人员和有关工长复验，不 得堵塞或灌砂。 5、注意事项 5.1 遇钢钎打不下去时，应请示有关工长或技术员；取消钎孔或移位。不得不打，任 意填写锤数。 5.2 记录和平面布置图的探孔与记录表上的钎孔先行对照，有无对错。发现错误及时 修改或补打。 5.3 在记录上用色铅笔或符号将不同的钎孔（锤击数）分开。 5.4 在钎孔平面布置图上， 注明过硬或过软的孔号的位置， 把枯井或坟墓等尺寸画上， 以便设计勘察人员或有关部门验槽时分析处理。
记录锤击数
孔位钉上小木桩或洒上白灰点。 钎探布置示意图详见 附图。 2.3 就位打钎： 2.3.1 人工打钎：将钎尖对准孔位，一人扶正钢钎，一人站在操作凳子上，用钎探 锤打钢钎的顶端，锤举高度一般为 50cm，其自由下落，将钎探垂直打入土层中。 2.3.2.机械打钎：将触探杆尖对准孔位，在把穿心锤套在钎杆上，扶正钎杆，拉起 穿心锤，使起自由下落，锤距为 50cm，把触探杆打入土层中。 审核人 交底人 接受交底人

合集下载

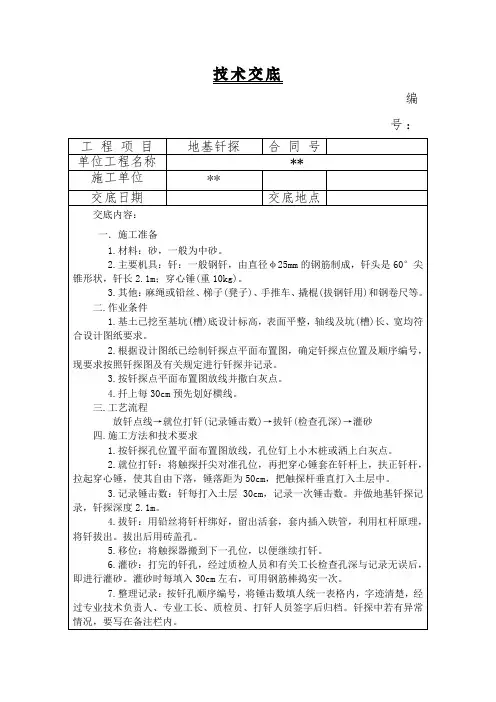

地基钎探安全技术交底

地基钎探安全技术交底

技术交底
编
号：
9.雨期施工：基土受雨后，不得进行钎探。

五.质量要求
1.钎探深度必须符合要求，锤击次数记录准确，不得作假。

2.钎位基本准确，钎孔不得遗漏；钎孔灌砂应密实。

3.成品保护：钎探完成后，应做好标记，保护好钎孔，未经专业技术负责人、质量检查员、工长复验，不得堵塞或灌砂。

六.应注意的质量问题
1.遇钢钎打不下去时，应请示有关工长或技术人员，适当移位打钎，不得不打或任意填写锤数。

2.记录和平面布置图探孔位置填错：
（1）将钎探点平面布置图上的钎孔与记录表上的钎孔先行对照。

发现错误及时修改或补打。

（2）在记录表上用有色铅笔将不同的钎孔(锤击数的多少)分开。

（3）在钎探点平面布置图上，注明过硬或过软孔号的位置。

遇有特殊地质情况，把尺寸标明，以便勘察设计人员或有关部门验槽时分析处理。

七.安全注意事项
1.认真贯彻“安全第一，预防为主”的方针，进入施工现场，必须遵守施工现场安全管理制度，戴好完全帽，严禁吸烟，提高职业健康安全意识。

2.专业工长负责钎探的实施，并做好原始记录。

操作人员要专心施工，扶锤人员与扶钎杆人员要密切配合，以防出现意外事故。

地基钎探技术交底

地基钎探技术交底

技术交底记录（表式C2-2-1）
编号
工程名称
博雅德园3-4号楼工程
施工单位
中铁xx集团工程有限公司
交底提要：地基钎探
交底内容：
一、施工准备：
1、工具：钎探锤10公斤重，采用25钎探钢钎，钢钎长2米，共6套；中砂，凳子1.5米高，铅丝，钢卷尺
2、钎探点布置详见钎探布置平面图。间距1.5米，梅花型布置，深度2.1米，分七步。
4、钎孔经地基验槽后，进行灌砂，每填入300，用钢筋棒捣实一次。按照顺序编号，整理记录。
三、事项
1、钎探人员注意不得在基底上随意扔重物（钎探锤、钢钎等），以免破坏基底土质，每钎探完一区域及时用塑料布覆盖，立即用草帘子覆盖好，防止受冬。钎探深度必须符合要求，记录准确；钎探不得漏点，位置准确；灌砂要密实。
3、测量人员从基槽边放出3-4号楼外轮廓线，然后定出钎探位置。将各个钎探点的位置用白灰洒上点。
二、工艺流程
1、放钎探点线——就位钎探（记录）——拔钎（检查孔深）——灌砂
2、按照平面布置图放线，要求位置测量准确，在钎探点撒白灰做标志，
3、一人扶正钢钎，一人站在操作凳子上，锤举高度500，自由下落。
每次打入土层300，记录锤击次数，采用铅丝和翘棍用杠杆原理拔钎。
2、必须待地基验槽合格后才允许灌砂。
技术负责人
交底人
接ห้องสมุดไป่ตู้交底人
基底钎探技术交底

基底钎探技术交底

三、质量标准
保证项目
钎探深度必须符合要求，锤击数记录准确，不得作假。
基本项目
1、钎位基本准确，探孔不得遗漏。
2、钎孔灌砂应密实。
四、成品保护
钎探完成后，应作好标记，保护好钎孔，未经质量检查人员和有关工长复验，不得堵塞或灌砂。
五、应注意的质量问题
1、遇钢钎打不下去时，应请示有关工长或技术员：取消钎孔或移位打钎。不得不打，任意填写锤数。
深度(m)
小于80
两排错开
80～200
两排错开
大于200
梅花型
柱基
梅花型
～
，并不浅于短边
整理记录
按钎孔顺序编号，将锤击数填入统一表格内。字迹要清楚，再经过打钎人员和技术员签字后归档。
冬、雨期施工
1、基土受雨后，不得进行钎探。
2、基土在冬季钎探时，每打几孔后及时掀盖保温材料一次，不得大面积掀盖，以免基土受冻。
基底钎探技术交底
技术交底记录
年月日
工程名称
漯河建业桂园项目二期工程
分部工程
地基与基础
分项工程名称
天然地面基础
交底内容
基底钎探技术交底
一、施工准备
范围
本工艺标准适用于建筑物或构筑物的基础、坑（槽）底基土质量钎探检查。
1.2施工准备
1、材料及主要机具
（1）砂：一般中砂。
（2）主要机具：
人工打钎：一般钢钎，用直径φ22～25mm的钢筋制成，钎头呈60°尖锥形状，钎长～；8～10磅大锤。
机械打钎：轻便触探器（北京地区规定必用）。
其他：麻绳或铅丝、梯子（凳子）、手推车、撬棍（拔钢钎用）和钢卷尺等。
作业条件
1、基土已挖至基坑（槽）底设计标高，表面应平整，轴线及坑（槽）宽、长均符合设计图纸要求。
地基钎探技术交底及安全交底我

地基钎探技术交底及安全交底我

地基钎探技术交底及安全交底地基钎探技术是一种用于地质勘察和工程施工过程中的重要方法，能为工程项目提供准确的地质信息和土壤力学参数。

本文将对地基钎探技术进行交底，并重点介绍地基钎探技术的安全性措施。

一、地基钎探技术概述地基钎探技术是通过将钎杆钻入地下，利用钎探具进行取样或测试的一种地质勘察方法。

钎探仪器包括钻机、钻杆、取样器等。

钎探测试包括土壤取样、岩土层分析、土壤密度测试、荷载测试等。

该技术在岩土工程、地质调查、建筑施工等领域得到广泛应用。

二、地基钎探技术交底1. 接受培训：在进行地基钎探工作之前，所有参与人员都应接受相关培训，了解地基钎探技术的原理和操作流程。

培训内容包括仪器的使用方法、试验流程和安全事项等。

2. 配备必要设备：进行地基钎探工作需要一定的设备。

工作人员应检查仪器和设备的完好性，确保能正常操作和使用。

3. 了解工程要求：在进行地基钎探工作之前，必须详细了解工程项目的要求和目标。

只有了解工程要求，才能制定合理的测试计划，并选择适当的钎探仪器和方法。

4. 制定施工方案：根据工程要求和地质条件，制定合理的施工方案。

施工方案包括地质勘探点的选择、取样深度的确定和试验方法的选用等。

5. 实施地基钎探工作：根据施工方案进行地基钎探工作。

在操作过程中，需要注意仪器的正确使用和遵守相关的操作规范。

6. 记录和整理数据：进行地基钎探工作时，要及时记录测试数据和观测结果。

对数据进行整理和分析，生成相应的报告和图表。

三、地基钎探技术安全交底1. 安全培训：在进行地基钎探工作之前，必须对参与人员进行安全培训。

培训内容包括避免事故和伤害的方法、仪器的安全操作规程以及应急处置措施等。

2. 确保人身安全：在地基钎探工作中，应保证人身安全。

工作人员应佩戴防护装备，如安全帽、防护鞋等。

遵守工作规范，注意作业区域的安全。

3. 设备维护和检修：维护和检查仪器设备以及相关配件的完好性和性能，确保工作安全。

及时修理或更换有问题的设备和配件。
