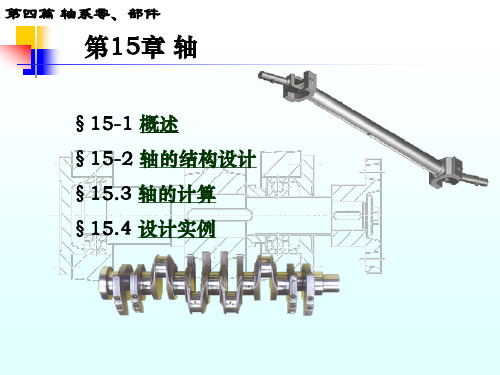

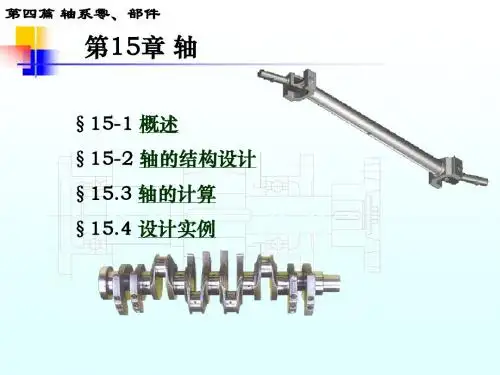

第15章轴吴海涛§15-1 概述§15-2 轴的结构设计§15.3 轴的计算§15.4 设计实例一、轴的用途及分类轴的主要功用是支承回转零件及传递运动和动力。

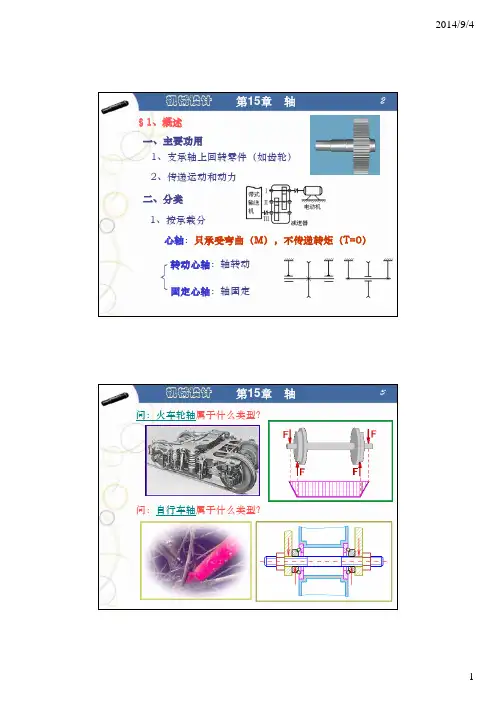

按照承受载荷的不同，轴可分为：❆转轴─同时承受弯矩和扭矩的轴，如减速器的轴；❆心轴─只承受弯矩的轴，如火车车轮轴；❆传动轴─只承受扭矩的轴，如汽车的传动轴。
按照轴线形状的不同，轴可分为曲轴和直轴两大类。
直轴根据外形的不同，可分为光轴和阶梯轴。
轴一般是实心轴，有特殊要求时也可制成空心轴，如航空发动机的主轴。
除了刚性轴外，还有钢丝软轴，可以把回转运动灵活地传到不开敞地空间位置。
各种类型的轴二、轴设计的主要内容轴的设计包括结构设计和工作能力计算两方面的内容。
结构设计：根据轴上零件的安装、定位以及轴的制造工艺等方面的要求，合理地确定轴的结构形式和尺寸。
工作能力计算：对轴的强度、刚度和振动稳定性等方面的计算。
三、轴的材料轴的材料主要是碳钢和合金钢。
碳素结构钢因具有较好的综合力学性能，应用较多；合金钢具有较好的综合力学性能（如耐腐蚀、耐高温、抗低温等），但价格较贵，多用于有特殊要求的轴。
高强度铸铁和球墨铸铁可用于制造外形复杂的轴，且具有价廉、良好的吸振性和耐磨性，以及对应力集中的敏感性较低等优点，但是质较脆。
设计任务：确定轴的合理外形和全部结构尺寸。
设计要求：1. 轴应便于制造，轴上零件要易于装拆；2. 轴和轴上零件要有准确的工作位置；3. 各零件要牢固而可靠地相对固定；4. 改善应力状况，减小应力集中。
典型轴系结构一、拟定轴上零件的装配方案装配方案：确定轴上零件的装配方向、顺序、和相互关系。
在轴的结构设计中，必须考虑满足轴上零件装配顺序的要求，并尽量使得装配简便。
设计者在这一方面考虑得越周到，轴的装配工艺性越好。
注意装配顺序轴上零件的装配方案不同，则轴的结构形状也不相同。
设计时可拟定几种装配方案，进行分析与选择。
