《汽车底盘构造与维修实训》教学大纲（实训部分）《汽车底盘构造与维修实训》教学大纲(实训部分)一、性质、目的和任务本课程是汽车检测与维修专业的一门重要的专业实践课。
课程的目的是在专业课开设的基础上对学生实际能力进行培养，强调学生的综合技能的训练。
课程的任务:1、了解各种维修机具的性能，能正确使用维修机具。
2、能正确选用汽车材料和正确执行修理安全技术操作规程。
3、基本掌握汽车底盘各总成的解体与清洗，并能对部分总成和零件进行检验、修理、装配和调试，熟悉有关技术要求。
4、掌握部分新型汽车部件的修理方法。
二、课程的内容与要求1、汽车底盘维护教学目的:A、了解汽车维护的原则、分级和各级维护的周期;了解二级维护附加作业项目确定的方法和标准。
B、掌握汽车底盘日常维护、一级维护、二级维护和其他维护的内容和工艺。
C、掌握汽车底盘清洁、润滑、检查、紧固和调整等维护作业的操作方法。
D、会使用汽车底盘维护常用工具、量具、仪表和设备。
2、离合器维修教学要求:A、会进行离合器及其操纵机构的拆卸、解体、零件的检验和分类。
B、能够认识离合器主要零件的结构及相互装配关系。
C、了解离合器压盘、从动盘等主要零件的修理方法。
D、掌握离合器及其操纵机构的装配、安装与调整的方法和技术要求。
E、掌握离合器常见故障的诊断与排除方法。
教学内容:A、离合器及其操纵机构的拆装及零部件认识。
B、离合器主要零件的检修标准和方法。
C、离合器的调整。
D、离合器常见故障的诊断与排除。
3、手动变速器维修教学要求:A、会进行手动变速器的拆卸、解体、零件的检验和分类。
B、学会使用轴承拉器拆卸变速器各轴承。
C、能够认识手动变速器主要零件的结构及相互装配关系。
D、了解手动变速器轴、齿轮等主要零件的修理方法。
E、掌握手动变速器的装配、安装与调整的方法和技术要求。
F、学会使用手动变速器的磨合试验台对变速器进行磨合与试验。
G、掌握手动变速器常见故障的诊断与排除方法。
教学内容:A、手动变速器及其操纵机构的拆装及零部件认识。
《汽 车 底 盘 构 造 与 维 修 》理实一体教案班班级级：：高高119966班班、、227755班班教教师师：：金金 伟伟单单位位：：湖湖南南工工贸贸技技师师学学院院机机械械工工程程系系课程名称汽车底盘构造与维修项目：汽车底盘实习基础项目一：安全文明生产授课课时2节实用课时2节起至日期2014年9月15日授课班级高196班、275授课内容1、汽车修理与维护的安全规则2、汽车维修车间内的安全规程目的要求1、使学生了解汽车修理与维护的安全规则2、使学生了解汽车维修车间内的安全规程课题技术要求技术理论知识车底工作时的安全要求，人身防护措施，工具的正确选用。
实验技术操作熟悉工房内环境，讲解设备的安全使用。
设备、材料、工具、量具、刃具准备1、普通桑塔纳轿车货车1～2辆。
2、两立柱举升器1台。
示范操作准备课前试了解汽车各总成，熟悉各部分结构，实习安全注意事项。
教学过程和内容时间分配一、组织教学：组织同学们一起布置操作场地，正确摆放工量具，进行分组，讲解与本次实习相关的安全知识和注意事项。
1、列队点名，检查学生出勤情况，并作好考勤记录。
2、检查学生穿着是否符合实习要求，实习时一律穿工装。
3、检查周边环境是否有安全隐患，若有及时清除。
二、入门指导：1、检查复习：检查复习的目的是引导学生运用已学过的理论知识和操作技能，加强新旧理论知识和操作技能的联系，进一步巩固所学知识，并指导新的理论知识和技能操作。
主要方法有：（1）提问法（2）工件分析法（3）讲述法一、汽车修理与维护的安全规则1、起动发动机时的安全规则①起动发动机前应首先检查油底壳内的机油是否足够，散热器内的水是否加满，换档杆是否在空档位置，拉紧手制动器，并与周围的人打个招呼，方可起动发动机。
②每一台被调整试验的发动机，均应有良好的起动性。
在用手摇柄起动组织教学：20分钟讲授新课：30分钟发动机时，所有手指应在手摇柄的一侧，自下而上摇动，以免点火时间过早曲轴反转伤了自己。

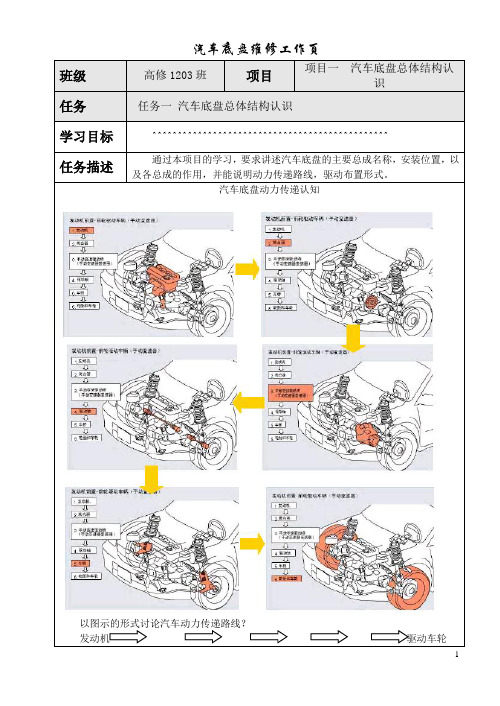

班级高修1203班项目项目一汽车底盘总体结构认识任务任务一汽车底盘总体结构认识学习目标^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^任务描述通过本项目的学习，要求讲述汽车底盘的主要总成名称，安装位置，以及各总成的作用，并能说明动力传递路线，驱动布置形式。
汽车底盘动力传递认知以图示的形式讨论汽车动力传递路线？发动机驱动车轮汽车底盘主要组成的功用传动系传动系的功用是____________ _____________________________ _____________________________ 其组成一般是由离合器、变速器、万向传动装置、驱动桥等组成。
行驶系行驶系的功用是___________ _____________________________ _____________________________ 主要由车架（车身）、车桥、悬架、车轮等组成。
转向系转向系的功用是___________ _____________________________ _____________________________ 主要由转向操纵机构、转向器、转向传动机构组成。
现在的汽车普遍采用动力转向装置。
制动系转向系的功用是___________ _____________________________ _____________________________ 汽车制动系一般包括行车制动系和驻车制动系两套相互独立的制动系统，每套制动系统都包括制动器和制动传动机构。
现在汽车的行车制动系一般都装配有制动防抱死系统（ABS）。
心得体会__________________________________________________________________________________________________________________________________________________________________________________________自我评价班级高修1203班项目项目五自动变速器的检修任务任务一液力变矩器的检修学习目标1、知道液力变矩器的组成、作用及工作原理；2、能按技术要求完成液力变矩器的检修任务描述液力变矩器常见的故障主要有：油温过高、供油压力过低、漏油、机器行驶速度过低或行驶无力，以及工作时内部发出异常响声等5种。
汽车底盘拆装与维修实训指导书汽车工程系孙秀春编写2014.09.05目录安全生产注意事项............................................. - 1 - 实验项目一拆装维修常用工量具认识和使用 .................... - 4 - 实验项目二离合器的检修 ................................... - 16 - 实验项目三万向传动装置的检修 ............................. - 24 - 实验项目四驱动桥的检修 ................................... - 32 - 实验项目五四轮定位- 38 - 实验项目六车轮动平衡检测 ................................. - 40 - 实验项目七转向系机械部分检修 ............................. - 42 - 实验项目八悬架系统的维护 ................................. - 48 - 实验项目九盘式车轮制动器拆装检测与维护 .................... - 53 - 实验项目十 ABS常规检查..................................... - 55 -安全生产注意事项一、个人安全（一）眼睛的防护在汽车维修企业中，眼睛经常会受到各种伤害，如飞来的物体、腐蚀性的化学飞溅物、有毒的气体或烟雾等，但这些伤害几乎都是可以防护的。
常见的保护眼睛的装备是护目镜和面罩。
护目镜可以防护各种对眼睛的伤害，如飞来物体或飞溅的液体。
在下列情况下，应考虑佩戴护目镜：进行金属切削加工、用錾子或冲子铲剔、使用压缩空气、使用清洗剂等。
面罩不仅能够保护眼睛，还能保护整个面部。
如果进行电弧焊或气焊，要使用带有色镜片的护目镜或深色镜片的特殊面罩，以防止有害光线或过强的光线伤害眼睛。

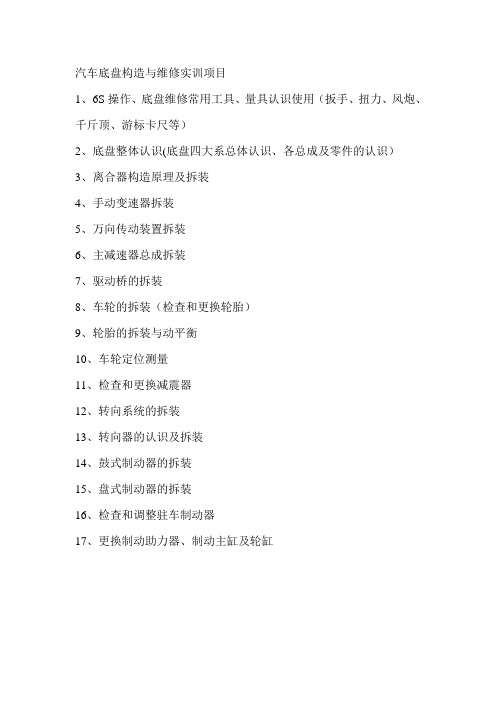

汽车底盘构造与维修实训项目
1、6S操作、底盘维修常用工具、量具认识使用（扳手、扭力、风炮、千斤顶、游标卡尺等）
2、底盘整体认识(底盘四大系总体认识、各总成及零件的认识）
3、离合器构造原理及拆装
4、手动变速器拆装
5、万向传动装置拆装
6、主减速器总成拆装
7、驱动桥的拆装
8、车轮的拆装（检查和更换轮胎）
9、轮胎的拆装与动平衡
10、车轮定位测量
11、检查和更换减震器
12、转向系统的拆装
13、转向器的认识及拆装
14、鼓式制动器的拆装
15、盘式制动器的拆装
16、检查和调整驻车制动器
17、更换制动助力器、制动主缸及轮缸。
实训一汽车维修的基本作业
、实训目的
1、学会常用工具的使用；
2、学会常用量具的使用；
3、掌握汽车维修中安全作业要领。
、实训内容
（一）常用工具的使用
普通工具
i'
1-开口扳手；2-梅花扳手；3-手锤；4-尖嘴钳；5-鲤鱼钳；6-套筒；7-棘轮扳手；杆9-活
动扳手；10-螺丝刀；11-扭矩扳手；12-内花键螺钉扳手；13-内六角扳手;
钳；15-长接力杆；16-快速摇柄
8-短接力
14-卡簧
1、扳手的使用
套筒扳手
1-套筒；2-快速摇柄；3-方向接头；4-活动手柄；5-旋具；6-短接杆；7-长接杆；8-棘轮扳
手（快速手柄）；9-接头
2、旋具的使用
3、钳子
1-鲤鱼钳；2-尖嘴钳；3-卡簧钳；4-特种卡簧钳；5-钢丝钳
钳子的使用
a)b)
4. 锤子
1-圆头锤；2-橡胶或塑料锤；3-黄铜软面锤
（二）常用量具的使用
1.塞尺
1-
尺框；6-尺身；7-深度尺;
2.游标卡尺
llllllllllll 丨由 III
27 mm +5 x 0.10mm
=27 5mm (10mm ) 24 mm +10X0 05mm =24 5mm ( SJKP-Ofirtihn \。
汽车底盘拆装实训指导书安徽电子信息职业技术学院汽车教研室实习的性质、目的和要求汽车底盘拆装实习是汽车专业重要实践教学环节，本指导书是根据教学大纲制定的，学生在跟随理论课程课堂教学进程的同时，配合相应的实习内容，帮助学生更好的理解和掌握汽车底盘构造及工作原理等有关内容。
通过本实习，以巩固和加强所学内容知识，培养实践技能和动手能力，提高分析问题和解决问题的能力和技术创新能力。
通过本实习应达到以下基本要求:（1）对典型车型的基本结构有深入的了解,并了解几种机型的结构特点。
（2）掌握基本的装配要领,装配技法,各种配合间隙,各种调整数据等。
（3）掌握各总成结构的工作原理并对其提出一定的新的改进意见。
（4）了解各总成在使用过程中与其他车型结构的特点。
（5）了解新车型的结构特点和发展趋势。
实训一汽车底盘认识一、实训目的与要求1、熟悉常见轿车或货车底盘的组成和基本工作原理，了解底盘各总成件的安装位置，为后续各章节的学习打下基础。
2、熟悉汽车传动系的组成及各总成的位置，为传动系的学习打下基础。
二、实训设备及工、量具1、轿车（普通桑塔纳、夏利和威驰轿车等）和货车2～5辆。
2、两立柱举升器2～4台。
3、教学解剖车2辆。
三、实训步骤及操作方法（一）预备知识学习1、学习汽车维修的安全基本规则。
如：工具安全使用、汽油安全使用规则、维修废品的处理规则、安全用电规则、汽车路试的安全要求、车底工作时的安全规则、维修作业的安全要求等。
2、学习常用和专用汽车维修工具使用的基本知识。
如：常用工具(开口扳子、梅花扳手、套简扳子、活动扳手、滤清器扳手、轮胎套筒扳手、火花塞套筒、螺丝刀、手锤)、举升设备(千斤顶、双柱举升器、四柱举升器)、螺栓拆装机具、拆装紧配合零件的工具(压床和各种拉器)等工具的使用基本知识。
（二）汽车底盘构造的大致认识1、驾驶室内仪表和操纵装置的认识认识仪表板上的车速表(里程表)、发动机转速表、机油压力表、燃油表、发动机故障指示灯和各种指示灯或警告灯等；认识转向盘、变速操纵装置、离合器踏板(自动变速器无此踏板)、油门踏板、制动踏板、驻车制动装置和点火开关的位置及使用方法。
项目一 离合器的拆装检查与调整（1）掌握离合器的检修方法。
（2）掌握离合器的结构及工作原理。
（3）掌握离合器故障对整个系统的影响。
一、实训目的（1）丰田卡罗拉轿车1台。
（2）离合器总成实训（液压式）台3台。
（3）常用工具、百分表及支架、游标卡尺、卷尺各3套。
（4）相关挂图或图册若干。
二、实训前准备（1）拆卸（2）检查（3）安装三、老师讲解示范（1）学生分组：每组4~5人。
先让学生自己分组并选出1名组长并记录名字，然后视情况适当的调整，如表1所示。
四、实训管理表1 学生分组表（2）学生组长：协调成员规范学生操作并收集遇到的问题。
，如表2所示汽车底盘维修实训项目表2 学生规范操作表是否窜岗（ ）姓名：是否窜岗（ ）（3）老师指导：操作现场安全检查，并提醒学生注意安全、规范学生操作及解决并收集遇到的问题。
指导班长协助管理，如表3所示。
表3 学生规范操作表班长：五、实训步骤表4 离合器故障症状表（1）对制动液储液罐进行加注（2）对离合器管路进行放气1）拆下放气螺塞盖。
2）将塑料管连接至放气螺塞。
3）踩下离合器踏板数次，并在踩住踏板时松开放气螺塞。
4）离合器油不再外流时，拧紧放气螺塞，然后松开离合器踏板。
5）重复前两步操作直至离合器油中的空气全部放出。
6）拧紧放气螺塞拧紧力矩：8.3N.m。
7）安装放气螺塞盖。
8）检查并确认离合器管路中的空气已全部放出。
（3）检查储液罐中制动液液位（2）拆卸仪表左下装饰板。
（3）拆卸仪表右下装饰板。
（4）拆卸仪表左端装饰板。
（5）拆卸仪表右端装饰板。
（6）拆卸中央仪表板调风器总成。
（7）拆卸仪表组装饰板总成。
（8）拆卸组合仪表总成。
（9）拆卸左侧前柱装饰板（不带窗帘式安全气囊）。
（10）拆卸左侧前柱装饰板（带窗帘式安全气囊）。
（11）拆卸右侧前柱装饰板（不带窗帘式安全气囊）。
（12）拆卸右侧前柱装饰板（带窗帘式安全气囊）。
（13）拆卸仪表下装饰板总成。
（14）断开左前车门开口装饰密封条。
