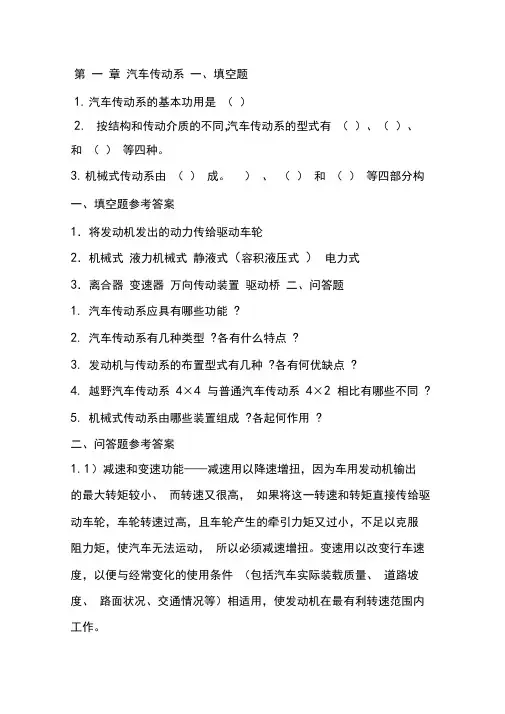

2. 按结构和传动介质的不同， 汽车传动系的型式有 （ ）、（ ）、 ） 、 （ ） 和 （ ） 等四部分构第 一 章 汽车传动系 一、填空题1. 汽车传动系的基本功用是 （ ）和 （ ） 等四种。
3. 机械式传动系由 （ ） 成。
一、填空题参考答案 1．将发动机发出的动力传给驱动车轮2．机械式 液力机械式 静液式（容积液压式 ） 电力式3．离合器 变速器 万向传动装置 驱动桥 二、问答题1. 汽车传动系应具有哪些功能 ?2. 汽车传动系有几种类型 ?各有什么特点 ?3. 发动机与传动系的布置型式有几种 ?各有何优缺点 ?4. 越野汽车传动系4X 4与普通汽车传动系4X 2相比有哪些不同？5. 机械式传动系由哪些装置组成 ?各起何作用 ?二、问答题参考答案1.1 ）减速和变速功能——减速用以降速增扭，因为车用发动机输出 的最大转矩较小、 而转速又很高， 如果将这一转速和转矩直接传给驱 动车轮，车轮转速过高，且车轮产生的牵引力矩又过小，不足以克服 阻力矩，使汽车无法运动， 所以必须减速增扭。
变速用以改变行车速 度，以便与经常变化的使用条件 （包括汽车实际装载质量、 道路坡度、 路面状况、交通情况等）相适用，使发动机在最有利转速范围内工作。
2）实现汽车倒驶——发动机不能倒转，而在变速器内设置倒挡。
保 证在发动机旋转方向不变的情况下，实现汽车的倒向行驶。
3）必要时中断动力传动——如发动机起动、换挡、制动时，发动机不熄火，而通过分离离合器或变速器挂空挡来实现汽车的短暂停歇。
4）差速器的差速作用——使两驱动轮可以有不同的转速，便于汽车转向和在不平路面上行驶时，两侧车轮均做纯滚动，而减轻轮胎的磨损。
2．1）汽车传动系的型式有四种。
（1）机械式传动系。
（2）液力机械式传动系。
（3）静液式（容积液压式）传动系。
（4）电力式传动系。
2）特点及优缺点：（1）机械传动系：a. 组成——由离合器、变速器、万向传动装置、驱动桥（主减速器、差速器、半轴）等，总成组成。
b. 优点——传动效率高，工作可靠，结构简单，应用广泛。
c. 缺点——重量较大，零部件较多，不适于超重型汽车。
（2）液力机械传动系：a. 组成——液力耦合器＋机械传动系或液力变矩器＋机械传动系b. 特点——利用液体的循环流动的动能来传递扭矩。
液力耦合器只能传递发动机的扭矩，而不能改变扭矩大小；液力变矩器不仅能传递发动机扭矩，而且能改变扭矩的大小，由于变矩范围小，必须与机械传动系相配合，以达到降速增扭的目的。
c. 优点——汽车起动平稳，可降低动载荷、消除传动系扭转振动，操纵简单。
d. 缺点——机械效率低，结构复杂，重量大，成本高。
e. 应用——应用于超重型自卸车、装载机械、高级小轿车和城市公共汽车。
（3）液力传动系（容积液压式）：a. 组成——发动机带动油泵，油泵驱动液压马达，液压马达带动驱动桥或直接安装在车轮上。
b. 特点——可实现无级变速，可取消机械传动系所有部件，离地间隙大，通过能力强。
c. 缺点——传动效率低，精度要求高，可靠性差。
（4）电力传动系a. 特点——发动机带动交流发电机，经全波整流后，把直流电供给与车轮相连的直流串激电动机。
b. 优点——可无级变速，调速范围大，传动系简单（无离合器、变速器、传动轴），行驶平稳，冲击小，寿命长，效率低，重量大。
c. 应用——超重型自卸车。
3.1 ）有四种，即发动机前置一后驱动；前置一前驱动；后置一后驱动；前置一全驱动。
2）优缺点：（1）前置一后驱动：优点——发动机冷却好，操纵方便，牵引力大（后桥的负荷大，附着力增加）。
缺点——传动系较长，重量增加。
应用———般车辆多采用。
（2）前置一前驱动：优点——传动系短，布置紧凑，无传动轴，地板高度降低，行驶稳定性好。
（3）后置一后驱动：优点——轴荷分配合理（后桥附着重量增加），转向轻快，车厢有效面积增大，重心低（无传动轴），行驶平稳，车噪声小。
缺点——发动机冷却不良；发动机、离合器、变速器的操纵机构复杂。
应用——多用于大客车上。
（4）前置一全驱动：优点——充分利用车轮与地面的附着性能，牵引力矩较大，越野性能较好。
缺点——结构复杂，成本较高，转向沉重。
应用——越野汽车。
4.1 ）4X4汽车的前桥除作为转向桥外，还是驱动桥。
2）在变速器与两驱动桥之间设置有分动器，并且相应增设了自分动器通向前驱动桥的万向传动装置。
当分动器不与变速器直接连接且相距较远时，二者之间也需要采用万向传动装置。
5.1 ）由离合器、变速器、万向传动装置、驱动桥（主减速器、差速器、半轴）所组成。
2）各装置的作用：（1）离合器：它可以切断或接合发动机动力传递，起到下述三个作用1）保证汽车平稳起步；2）保证换挡时工作平顺；3）防止传动系过载。
（2）变速器由变速传动机构和操纵机构所组成。
作用：a. 改变传动比，扩大驱动轮转矩和转速的变化范围，以适应经常变化的行驶条件，并使发动机在有利（功率较高而耗油率较低）的工况下工作；b. 在发动机旋转方向不变的前提下，使汽车能倒退行驶；c. 利用空挡，中断动力传递，以使发动机能够起动、怠速，并便于变速器换挡或进行动力输出。
（3）万向传动装置由十字轴、万向节和传动轴组成。
作用：变夹角传递动力，即传递轴线相交但相互位置经常变化的两轴之间的动力。
（4）驱动桥：由主减速器、差速器、半轴等组成。
a. 主减速器的作用：降速增扭；改变动力传递方向（动力由纵向传来，通过主减速器，横向传给驱动轮）。
b. 差速器的作用：使左右两驱动轮产生不同的转速，便于汽车转弯或在不平的路面上行驶。
c. 半轴的作用：在差速器与驱动轮之间传递扭短第二章离合器一、填空题1. 摩擦离合器所能传递的最大转矩取决于摩擦面间的（）。
2. 在设计离合器时，除需保证传递发动机最大转矩外，还应满足（）、（）、（）及（）等性能要求。
3. 摩擦离合器基本上是由（）、（）、（）和（）等四部分构成的。
（）4. 摩擦离合器所能传递的最大转矩的数值取决于（）、（）、及（）等四个因素。
5. 弹簧压紧的摩擦离合器按压紧弹簧的形式不同可分为（）和（）；其中前者又根据弹簧的布置形式的不同分为（）和（）；根据从动盘数目的不同，离合器又分为（）和（）。
6. 为避免传动系产生共振，缓和冲击，在离合器上装有（）。
一、填空题参考答案1. 最大静摩擦力矩2 ．分离彻底接合柔和从动部分的转动惯量尽可能小散热良好3．主动部分从动部分压紧机构操纵机构4．摩擦片间的压紧力摩擦片的摩擦系数摩擦片的数目摩擦片的尺寸5．膜片弹簧离合器螺旋弹簧离合器周布弹簧离合器中央弹簧离合器单片离合器双片离合器6．扭转减振器二、选择题1. 离合器的主动部分包括( ) 。
A.飞轮B .离合器盖C.压盘D.摩擦片2. 离合器的从动部分包括( ) 。
A.离合器盖B .压盘C.从动盘D .压紧弹簧3. 东风EQl090E 型汽车离合器的分离杠杆支点采用浮动销的主要目的是( )A.避免运动干涉B .利于拆装C.提高强度D .节省材料4. 离合器分离轴承与分离杠杆之间的间隙是为了( ) 。
A.实现离合器踏板的自由行程B .减轻从动盘磨损C.防止热膨胀失效D .保证摩擦片正常磨损后离合器不失效5. 膜片弹簧离合器的膜片弹簧起到( ) 的作用。
A.压紧弹簧B .分离杠杆C .从动盘D .主动盘6. 离合器的从动盘主要由( ) 构成。
A.从动盘本体B .从动盘毂C .压盘D .摩擦片二、选择题参考答案1. A D C2. C3. A4. D5．A B 6．A D D三、判断改错题1. 离合器的主、从动部分常处于分离状态。
( ) 改正：2. 为使离合器接合柔和，驾驶员应逐渐放松离合器踏板。
( ) 改正：3. 离合器踏板的自由行程过大会造成离合器的传力性能下降。
( ) 改正：4. 离合器从动部分的转动惯量应尽可能大。
( ) 改正：5. 双片离合器中间压盘的前后，都需设有限位装置。
( ) 改正：6. 离合器的摩擦衬片上粘有油污后，可得到润滑。
( ) 改正：三、判断改错题参考答案1. ( X )，将“分离”改成“接合”。
2. (V)3. (X )，将“过大”改成“过小” 。
4. (X )，将“大”改成“小” 。
5. (V)6. (X ) ，将“可得到润滑”改为“会使离合器打滑，而使其传力性能下降” 四、问答题1. 汽车传动系中为什么要装离合器?2. 什么叫离合器踏板的自由行程?其过大或过小对离合器的性能有什么影响？3. 膜片弹簧离合器的优点如何?4. 离合器从动盘上的扭转减振器的作用是什么?5. 离合器的操纵机构有哪几种?各有何特点?四、问答题参考答案1. 1）保证汽车平稳起步。
离合器是汽车传动系中直接与发动机相联系的部件。
在汽车起步前，先要起动发动机。
这时应使变速器处于空挡位置，以卸除发动机负荷。
待发动机已起动并开始正常的怠速运转后，方可将变速器挂上一定挡位，使汽车起步。
若传动系与发动机刚性地联系，则变速器一挂上挡，发动机所受到的阻力矩将突然增加。
转速急剧下降到最低稳定转速（一般为300〜500r / min）以下，发动机即熄火而不能工作，当然汽车也就不能起步。
在传动系中装设了离合器后，在发动机起动后，汽车起步之前，驾驶员先踩下离合器踏板，将离合器分离，再将变速器挂上挡，然后逐渐松开离合器踏板，使离合器逐渐接合。
发动机的转速始终保持在最低稳定转速以上，不致熄火。
由于离合器的接合紧密程度逐渐增大，发动机经传动系传给驱动车轮的转矩便逐渐地增加。
到牵引力足以克服起步阻力时，汽车即从静止开始运动并逐步加速。
2）保证换挡时工作平顺。
在汽车行驶过程中，为了适应不断变化的行驶条件，传动系经常要换用不同挡位工作。
在换挡前必须踩下离合器踏板，中断动力传递，以使原用挡位的啮合副脱开，同时有可能使新挡位啮合副的啮合部位的速度逐渐趋向相等（同步），这样，进入啮合时的冲击可以大为减轻。
3）防止传动系过载。
当汽车进行紧急制动时，若没有离合器，则发动机将因和传动系刚性相连而急剧降低转速，因而其中所有运动件将产生很大的惯性力矩（数值可能大大超过发动机正常工作时所发出的最大转矩），对传动系造成超过其承载能力载荷，而使其机件损坏。
有了离合器，便可依靠离合器主动部分和从动部分之间可能产生的相对运动而消除这一危险。
2.1 ）定义：为保证离合器在从动盘正常磨损后，仍可处于完全接合状态而在分离轴承和分离杠杆处留有一个间隙。
为了消除这个间隙所需的离合器踏板行程称为自由行程。
2）影响：间隙过大会使离合器分离不彻底，造成拖磨，而使离合器过热，磨损加剧；间隙过小时造成离合器打滑，传力性能下降。
3.1 ）膜片弹簧本身兼起压紧弹簧和分离杠杆的作用，使得离合器结构大为简化，质量减小，并显著地缩短了离合器轴向尺寸。
