水环式真空泵结构图

水环式真空泵工作原理水环真空泵（简称水环泵）是一种粗真空泵，它所能获得的极限真空为2000~4000Pa，串联大气喷射器可达270~670Pa。

水环泵也可用作压缩机，称为水环式压缩机，是属于低压的压缩机，其压力范围为1~2×105Pa表压力。

水环泵最初用作自吸水泵，而后逐渐用于石油、化工、机械、矿山、轻工、医药及食品等许多工业部门。

在工业生产的许多工艺过程中，如真空过滤、真空引水、真空送料、真空蒸发、真空浓缩、真空回潮和真空脱气等，水环泵得到广泛的应用。

由于真空应用技术的飞跃发展，水环泵在粗真空获得方面一直被人们所重视。

由于水环泵中气体压缩是等温的，故可抽除易燃、易爆的气体，此外还可抽除含尘、含水的气体，因此，水环泵应用日益增多。

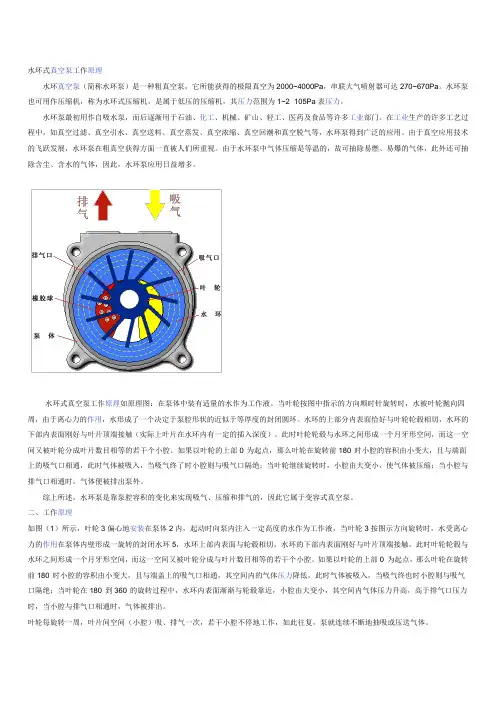

水环式真空泵工作原理如原理图：在泵体中装有适量的水作为工作液。

当叶轮按图中指示的方向顺时针旋转时，水被叶轮抛向四周，由于离心力的作用，水形成了一个决定于泵腔形状的近似于等厚度的封闭圆环。

水环的上部分内表面恰好与叶轮轮毂相切，水环的下部内表面刚好与叶片顶端接触（实际上叶片在水环内有一定的插入深度）。

此时叶轮轮毂与水环之间形成一个月牙形空间，而这一空间又被叶轮分成叶片数目相等的若干个小腔。

如果以叶轮的上部0°为起点，那么叶轮在旋转前180°时小腔的容积由小变大，且与端面上的吸气口相通，此时气体被吸入，当吸气终了时小腔则与吸气口隔绝；当叶轮继续旋转时，小腔由大变小，使气体被压缩；当小腔与排气口相通时，气体便被排出泵外。

综上所述，水环泵是靠泵腔容积的变化来实现吸气、压缩和排气的，因此它属于变容式真空泵。

二、工作原理如图（1）所示，叶轮3偏心地安装在泵体2内，起动时向泵内注入一定高度的水作为工作液，当叶轮3按图示方向旋转时，水受离心力的作用在泵体内壁形成一旋转的封闭水环5，水环上部内表面与轮毂相切，水环的下部内表面刚好与叶片顶端接触。

此时叶轮轮毂与水环之间形成一个月牙形空间，而这一空间又被叶轮分成与叶片数目相等的若干个小腔。

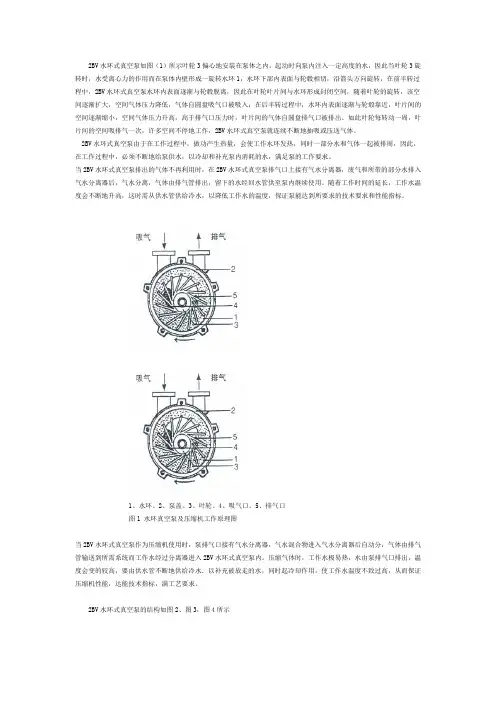

2BV水环式真空泵如图（1）所示叶轮3偏心地安装在泵体之内，起动时向泵内注入一定高度的水，因此当叶轮3旋转时，水受离心力的作用而在泵体内壁形成一旋转水环1，水环下部内表面与轮毂相切，沿箭头方向旋转，在前半转过程中，2BV水环式真空泵水环内表面逐渐与轮毂脱离，因此在叶轮叶片间与水环形成封闭空间，随着叶轮的旋转，该空间逐渐扩大，空间气体压力降低，气体自圆盘吸气口被吸入；在后半转过程中，水环内表面逐渐与轮毂靠近，叶片间的空间逐渐缩小，空间气体压力升高，高于排气口压力时，叶片间的气体自圆盘排气口被排出。

如此叶轮每转动一周，叶片间的空间吸排气一次，许多空间不停地工作，2BV水环式真空泵就连续不断地抽吸或压送气体。

2BV水环式真空泵由于在工作过程中，做功产生热量，会使工作水环发热，同时一部分水和气体一起被排周，因此，在工作过程中，必须不断地给泵供水，以冷却和补充泵内消耗的水，满足泵的工作要求。

当2BV水环式真空泵排出的气体不再利用时，在2BV水环式真空泵排气口上接有气水分离器，废气和所带的部分水排入气水分离器后，气水分离，气体由排气管排出，留下的水经回水管供至泵内继续使用。

随着工作时间的延长，工作水温度会不断地升高，这时需从供水管供给冷水，以降低工作水的温度，保证泵能达到所要求的技术要求和性能指标。

1、水环。

2、泵盖。

3、叶轮。

4、吸气口。

5、排气口图1 水环真空泵及压缩机工作原理图当2BV水环式真空泵作为压缩机使用时，泵排气口接有气水分离器，气水混合物进入气水分离器后自动分，气体由排气管输送到所需系统而工作水经过分离器进入2BV水环式真空泵内。

压缩气体时，工作水极易热，水由泵排气口排出，温度会变的较高，要由供水管不断地供给冷水．以补充被放走的水，同时起冷却作用，使工作水温度不致过高，从而保证压缩机性能，达能技术指标，满工艺要求。

2BV水环式真空泵的结构如图2、图3，图4所示图2 2BV-2060/2061/2070/2071水环泵结构图图3 2BV-5110/5111/5121/5131/5161水环泵结构图1.泵盖2.园盘3.平键4.叶轮5.机械密封6.泵体7.电动机 1.泵盖 2.园盘 3.平键 4.叶轮 5.机械密封 6.泵体 7.电动机图4 2BV-6110/6111/6121/6131/6161水环泵结构图1.泵盖2.园盘3.平键4.叶轮5.机械密封6.泵体7.电动机2BV真空泵由泵盖、泵体、圆盘，叶轮、机械密封、电动机等零部件组成。

1、工作原理及结构概述2、用途及使用范围3、主要技术参数4、安装和使用说明5、维护保养6、故障原因及排除方法7、产品保修条款及保修单图1、2S-185(A)、2S-230（A）真空泵特性曲线图2、2SK-12，2SK-25真空泵特性曲线图3、外形尺寸图非常感谢您选购我公司生产的真空泵。

请确认您采购的真空泵的型号、规格是否准确，随机附件是否按规定配备，并检查在运输过程中有否造成产品损坏。

在使用该产品之前，请您仔细阅读使用说明书并妥善保管，以便需要时随时查阅。

鉴于对产品的规格、性能、功能的改进和提高，我公司会对产品说明书的内容作相应的更改，恕不预先通知。

特别提醒为使您能更安全、有效、长久地使用该真空泵，在您安装、运转、保养或检修前，请务必仔细阅读产品说明书，以便正确操作。

一、2SK型水环式真空泵的产品说明2SK系列两级水环真空泵及2SK-P1系列两级水环真空泵-大气喷射泵机组是我厂根据行业标准JB/T7255-94《水环式真空泵和水环压缩机》之规定发展的真空泵及真空机组，具有真空度高，在高真空区间抽速大以及结构紧凑、使用可靠、装拆方便等特点。

机组是由2SK型水环式真空泵和一级大气喷射泵组成，用户根据需要可单独使用两级水环真空泵。

2SK型水环式真空泵或机组是用来抽吸空气或其它不溶于水、不含固体颗粒、无腐蚀性的气体，以便在密闭容器内形成一定的真空度，是适宜轻纺、食品、冶金、化工等工业部门用于真空蒸发、真空浓缩、真空回潮、真空干燥、真空冶炼等工艺过程。

2SK型水环式真空泵型号说明二、2SK型水环式真空泵的工作原理2SK型水环式真空泵工作原理如图一所示，叶轮（5）偏心地装在泵体（3）内，当叶轮旋转时，水受离心力的作用向四周甩出，在2SK型水环式真空泵体内壁与叶轮之间形成旋转水环（6）。

水环上部内表面与叶轮轮毂相接触，当叶轮沿顺时针方向转动时，在前半转的过程中，水环内表面逐渐与轮毂脱离，相邻两叶片之间所形成的空腔逐渐增大，被抽气体通过泵进气管（4），经月牙形吸气孔（7）不断被吸入空腔内；后半转的过程中，水环内表面逐渐与轮毂接近，两相邻叶片之间空腔逐渐缩小，气体被压缩，因而压力不断增加，当压力增加到大于外界压力时，气体被排出，从而不断地抽走密封容器的气体，使其形成一定的真空。

水环式真空泵原理示意图水环式真空泵叶轮偏心地安装在泵体内，起动前向泵内注入一定高度的水，叶轮旋转时，水受离心力作用而在泵体壁内形成一个旋转的水环、叶片与两端的分配器形成密闭的空腔，在前半转（此时经过吸气孔）的旋转过程中，密封的空腔容积逐渐扩大，气体由吸气孔吸入；在后半转（此时经过排气孔）的旋转过程中，密封的气体密封容积逐渐缩小，气体从排气孔排出，随之排出的还有一部分水 E7 M T, G: [2 w6 w: a: h水环式真空泵工作原理9 c7 g3 p' ?% C# M( b水环真空泵（简称水环泵）是一种粗真空泵，它所能获得的极限真空为2000～4000Pa，串联大气喷射器可达270～670Pa。

水环泵也可用作压缩机，称为水环式压缩机，是属于低压的压缩机，其压力范围为1～2×105Pa表压力。

2 l+ j& I. }- d5 z% [ 水环泵最初用作自吸水泵，而后逐渐用于石油、化工、机械、矿山、轻工、医药及食品等许多工业部门。

在工业生产的许多工艺过程中，如真空过滤、真空引水、真空送料、真空蒸发、真空浓缩、真空回潮和真空脱气等，水环泵得到广泛的应用。

由于真空应用技术的飞跃发展，水环泵在粗真空获得方面一直被人们所重视。

由于水环泵中气体压缩是等温的，故可抽除易燃、易爆的气体，此外还可抽除含尘、含水的气体，因此，水环泵应用日益增多。

如图：在泵体中装有适量的水作为工作液。

当叶轮按图中指示的方向顺时针旋转时，水被叶轮抛向四周，由于离心力的作用，水形成了一个决定于泵腔形状的近似于等厚度的封闭圆环。

水环的上部分内表面恰好与叶轮轮毂相切，水环的下部内表面刚好与叶片顶端接触（实际上叶片在水环内有一定的插入深度）。

此时叶轮轮毂与水环之间形成一个月牙形空间，而这一空间又被叶轮分成叶片数目相等的若干个小腔。

如果以叶轮的上部0°为起点，那么叶轮在旋转前180°时小腔的容积由小变大，且与端面上的吸气口相通，此时气体被吸入，当吸气终了时小腔则与吸气口隔绝；当叶轮继续旋转时，小腔由大变小，使气体被压缩；当小腔与排气口相通时，气体便被排出泵外。

水环式真空泵全解析，有图、有动画1.水环式真空泵是带有多叶片的转子偏心装在泵壳内。

当它旋转时，把液体抛向泵壳并形成与泵壳同心的液环，液环同转子叶片形成了容积周期变化的旋转变容真空泵。

当工作液体为水时，称水环式真空泵。

水环真空泵就是这种靠偏置叶轮在泵腔内回转运动使工作室容积周期性变化以实现抽气的真空泵。

它的工作室由旋转液环和叶轮构成，其结构和工作原理与液环压缩机相似。

下面这个3D动画比较直观：水环真空泵工作原理水环泵工作轮2在泵体1中旋转时形成了水环3和工作室5，水环与工作轮构成了月牙形空间。

右边半个月牙形的容积由小变大，形成吸气室。

左边的半个月牙形的容积由大变小，构成了压缩过程(相当于排气室)。

被抽气体由进气管8和进气口4进入吸气室。

转子进一步转动，使气体受压缩，经过排气口6和排气管7排出。

排出的气体和水滴由排气管道7进入水箱10，此时气体由水中分离出来，气体经管管道9排到大气中，水由水箱进入泵中，或经过管道11排到排水设备中。

当工作液体为水时，称水环式真空泵，水环真空泵是一种粗真空泵，它所能获得的极限真空为2000~4000 Pa，串联大气喷射器可达270~670 Pa。

水环真空泵示意图：当叶轮按图中顺时针方向旋转时，水被叶轮抛向四周，由于离心力的作用，水形成了一个决定于泵腔形状的近似于等厚度的封闭圆环。

水环的下部分内表面恰好与叶轮轮毂相切，水环的上部内表面刚好与叶片顶端接触(实际上叶片在水环内有一定的插入深度)。

此时叶轮轮毂与水环之间形成一个月牙形空间，而这一空间又被叶轮分成和叶片数目相等的若干个小腔。

如果以叶轮的下部0°为起点，那么叶轮在旋转前180°时小腔的容积由小变大，且与端面上的吸气口相通，此时气体被吸入，当吸气终了时小腔则与吸气口隔绝;当叶轮继续旋转时，小腔由大变小，使气体被压缩；当小腔与排气口相通时，气体便被排出泵外。

水环真空泵（简称水环泵）是一种粗真空泵，它所能获得的极限真空为2000~4000Pa，串联大气喷射器可达270~670Pa。
