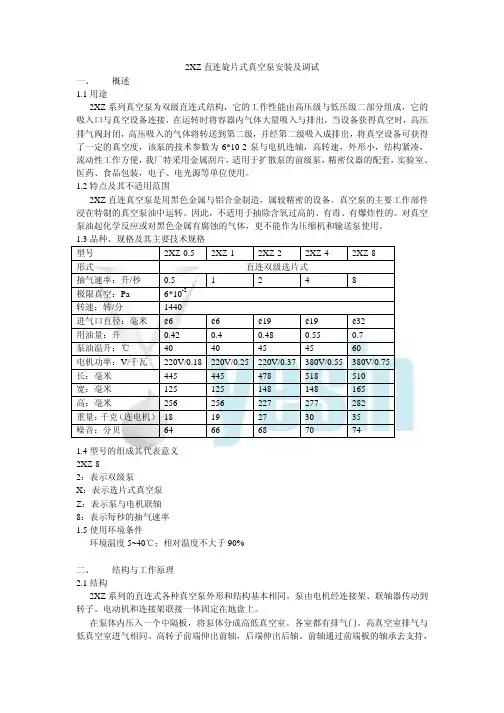

2XZ直连旋片式真空泵安装及调试一、概述1.1用途2XZ系列真空泵为双级直连式结构,它的工作性能由高压级与低压级二部分组成,它的吸入口与真空设备连接,在运转时将容器内气体大量吸入与排出,当设备获得真空时,高压排气阀封闭,高压吸入的气体将转送到第二级,并经第二级吸入成排出,将真空设备可获得了一定的真空度,该泵的技术参数为6*10-2泵与电机连轴,高转速,外形小,结构紧凑,流动性工作方便,我厂特采用金属刮片,适用于扩散泵的前级泵,精密仪器的配套,实验室、医药、食品包装,电子、电光源等单位使用。
1.2特点及其不适用范围2XZ直连真空泵是用黑色金属与铝合金制造,属较精密的设备。
真空泵的主要工作部件浸在特制的真空泵油中运转。
因此,不适用于抽除含氧过高的、有毒、有爆炸性的。
对真空泵油起化学反应或对黑色金属有腐蚀的气体,更不能作为压缩机和输送泵使用。
1.3品种、规格及其主要技术规格型号2XZ-0.5 2XZ-1 2XZ-2 2XZ-4 2XZ-8形式直连双级选片式抽气速率:升/秒0.5 1 2 4 8极限真空:Pa 6*10-2转速:转/分1440进气口直径:毫米¢6 ¢6 ¢19 ¢19 ¢32用油量:升0.42 0.4 0.48 0.55 0.7泵油温升:℃40 40 45 45 60电机功率:V/千瓦220V/0.18 220V/0.25 220V/0.37 380V/0.55 380V/0.75长:毫米445 445 478 518 510宽:毫米125 125 148 148 165高:毫米256 256 227 277 282重量:千克(连电机)18 19 27 30 35噪音:分贝64 66 68 70 741.4型号的组成其代表意义2XZ-82:表示双级泵X:表示选片式真空泵Z:表示泵与电机联轴8:表示每秒的抽气速率1.5使用环境条件环境温度5~40℃;相对温度不大于90%二、结构与工作原理2.1结构2XZ系列的直连式各种真空泵外形和结构基本相同。
2XZ型旋片式真空泵使用一、操作须知1、查看油位,以停泵时注油至油标中心为宜。
过低对排气阀不能起封油作用,影响真空度。
过高,啃了个会引起通大气启动时喷油。
运转时,油位有所升高,属于正常现象。
油采用规定牌号的清洁真空泵油,从注油孔加入。
加油完毕后,应旋上螺塞。
油宜经过滤,以免杂物进入,堵塞油孔。
2、泵可在通大气或任何真空度下一次起动,泵口如装接电磁阀,应与泵同时动作。
3、环境温度过高时,油的温度升高,粘度下降,饱和蒸汽压会增大,会引起极限真空有所下降,特别是用热偶计测得的全压强。
如加强通风散热,或改善泵油性能,极限真空可得到改善。
4、检查泵的极限真空以压缩式水银真空计为准,如计经充分预抽效验,泵温达到稳定,泵口与计直接接通,运转30分钟内,将达到极限真空。
总压强计测得之值与泵油和真空计、规管误差有关,有时误差甚至可能很大,只能作参考。
5、如相对湿度较高,或被抽气体含较多可凝性蒸汽,接通被抽容器后,宜打开气镇阀,运动20~40分钟后关闭气镇阀。
停泵前,可开气镇阀空载运动30分钟,以延长泵油寿命。
二、结构说明2xz型旋片式真空泵系双级告诉直联结构旋片真空泵(以下简称泵)。
它有偏心地装在泵身腔内的转子,及转子槽内的两旋片。
转子带动旋片旋转时,旋片借离心力和旋片弹簧的弹力紧贴?体;mso-bidi-font-size: 10.5pt; mso-font-kernin g: 0?腔容积周期性地扩大而吸气,排气腔容积则周期性地缩小而压缩气体,借压缩气体压力和油推开排气阀排气,从而获得真空。
2xz型泵装有气镇阀。
其作用是向排气腔充入一定量空气,以降低排气压力中的蒸汽分压强,当其低于泵温下的饱和蒸汽压时,即可随充入空气排出泵外,而避免凝结在泵油中。
产品名称:2XZ型旋片式真空泵一、2XZ型旋片式真空泵概述:2XZ型旋片式真空泵为双级直联结构,它的工作性能由高压级与低压级二部份组成,它的吸入口与真空设备连接,在运转时将容器内的气体大量吸入与排出,当设备获得真空时,高压级排气阀封闭,高压级入口的气体将转送到第二级,并经第二级吸入与排出真空设备可获得了一定的真空,2XZ型旋片式真空泵的技术参数为6×10-2Pa,泵与电机连轴,高转速,外型小,结构紧凑,流动性工作方便,可用于电真空器件制造、保温瓶制造、真空焊接、印刷、吸塑、制冷设备修理以及仪器仪表配套等。
因为它具有体积小、质量轻、操声低等优点,所以更适宜于实验室里使用。
二、2XZ型旋片式真空泵的型号意义:三、2XZ型旋片式真空泵的性能参数表:参数/型号2XZ-0.25 2XZ-0.5 2XZ-1 2XZ-2 2XZ-4抽气速率m3/h( L/S) 50(HZ)0.9(0.25) 1.8(0.5) 3.6(1)7.2(2)14.4(4)60(HZ) 1.1(0.3) 2.1(0.6) 4.3(1.2)8.6(2.4)17.2(4.8)极限压力(Pa)分压力≤6×10-1 ≤6×10-2 ≤6×10-2 ≤6×10-2 ≤6×10-2 全压力≤6.5 ≤1.33 ≤1.33 ≤1.33 ≤1.3350HZ 转速(r/min)1400 1400 1400 1400 140060HZ 转速(r/min)1720 1720 1720 1720 1720电机功率(kw) 0.12 0.18 0.25 0.37 0.55电源电压(V) 220 220/380 220/380 220/380 220/380 进气口口径(mm)(外径)φ15φ20φ20φ30φ30噪音(dBA)63 65 65 68 68容油量(L)0.5 0.6 0.7 1 1.2外形尺寸(mm) 403×130×240 447×168×260469×168×260514×168×282565×168×282重量(Kg)毛重/净重16/15 17/16 18/17 22/20 24/22 四、2XZ型旋片式真空泵的工作原理及结构图:2XZ旋片式真空泵系双级高速直联结构旋片式真空泵。

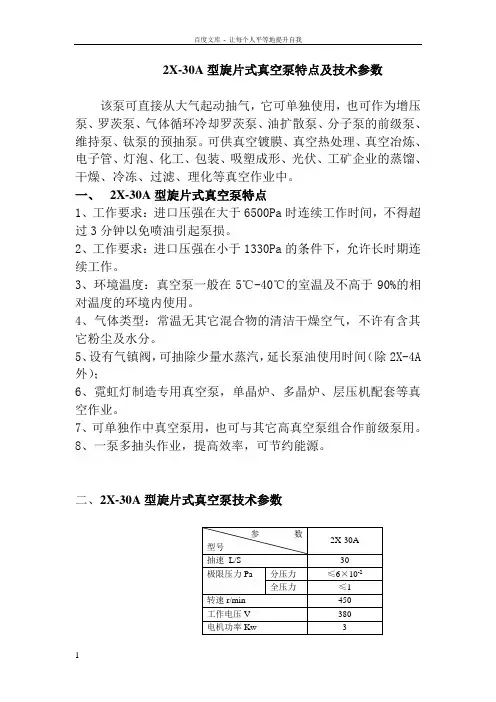

2X-30A型旋片式真空泵特点及技术参数该泵可直接从大气起动抽气,它可单独使用,也可作为增压泵、罗茨泵、气体循环冷却罗茨泵、油扩散泵、分子泵的前级泵、维持泵、钛泵的预抽泵。
可供真空镀膜、真空热处理、真空冶炼、电子管、灯泡、化工、包装、吸塑成形、光伏、工矿企业的蒸馏、干燥、冷冻、过滤、理化等真空作业中。
一、2X-30A型旋片式真空泵特点1、工作要求:进口压强在大于6500Pa时连续工作时间,不得超过3分钟以免喷油引起泵损。
2、工作要求:进口压强在小于1330Pa的条件下,允许长时期连续工作。
3、环境温度:真空泵一般在5℃-40℃的室温及不高于90%的相对温度的环境内使用。
4、气体类型:常温无其它混合物的清洁干燥空气,不许有含其它粉尘及水分。
5、设有气镇阀,可抽除少量水蒸汽,延长泵油使用时间(除2X-4A 外);6、霓虹灯制造专用真空泵,单晶炉、多晶炉、层压机配套等真空作业。
7、可单独作中真空泵用,也可与其它高真空泵组合作前级泵用。
8、一泵多抽头作业,提高效率,可节约能源。
二、2X-30A型旋片式真空泵技术参数进气口口径(mm)65适用电磁压差阀DYC-Q65用油量L 3外形尺寸mm 780×500×560冷却水量L/mm 71毛重/净重Kg 230/206实物图怎样选择水泵?建议从五个方面加以考虑,既液体输送量、扬程、液体性质、管路布置以及操作运转条件等。
1、流量是选泵的重要性能数据之一,它直接关系到整个装置的的生产能力和输送能力。
如设计工艺能算出泵正常、最小、最大三种流量。
选择泵时,以最大流量为依据,兼顾正常流量,在没有最大流量时,通常可取正常流量的1.1倍作为最大流量。
2、扬程是选泵的又一重要性能数据,一般要用放大5%—10%余量后扬程来选型。
3、液体性质,包括液体介质名称,物理性质,化学性质和其它性质,物理性质有温度c、密度d、粘度u,介质中固体颗粒直径和气体的含量等,这涉及到系统的扬程,有效气蚀余量计算和合适泵的类型:化学性质,主要指液体介质的化学腐蚀性和毒性,是选用泵材料和选用那一种轴封型式的重要依据。
2XZ型旋片式真空泵使用说明书2XZ型旋片式真空泵使用一、操作须知1、查看油位,以停泵时注油至油标中心为宜。
过低对排气阀不能起封油作用,影响真空度。
过高,啃了个会引起通大气启动时喷油。
运转时,油位有所升高,属于正常现象。
油采用规定牌号的清洁真空泵油,从注油孔加入。
加油完毕后,应旋上螺塞。
油宜经过滤,以免杂物进入,堵塞油孔。
2、泵可在通大气或任何真空度下一次起动,泵口如装接电磁阀,应与泵同时动作。
3、环境温度过高时,油的温度升高,粘度下降,饱和蒸汽压会增大,会引起极限真空有所下降,特别是用热偶计测得的全压强。
如加强通风散热,或改善泵油性能,极限真空可得到改善。
4、检查泵的极限真空以压缩式水银真空计为准,如计经充分预抽效验,泵温达到稳定,泵口与计直接接通,运转30分钟内,将达到极限真空。
总压强计测得之值与泵油和真空计、规管误差有关,有时误差甚至可能很大,只能作参考。
5、如相对湿度较高,或被抽气体含较多可凝性蒸汽,接通被抽容器后,宜打开气镇阀,运动20~40分钟后关闭气镇阀。
停泵前,可开气镇阀空载运动30分钟,以延长泵油寿命。
二、结构说明2xz型旋片式真空泵系双级告诉直联结构旋片真空泵(以下简称泵)。
它有偏心地装在泵身腔内的转子,及转子槽内的两旋片。
转子带动旋片旋转时,旋片借离心力和旋片弹簧的弹力紧贴?体; mso-bidi-font-size: 10.5pt;mso-font-kerning: 0?腔容积周期性地扩大而吸气,排气腔容积则周期性地缩小而压缩气体,借压缩气体压力和油推开排气阀排气,从而获得真空。
2xz型泵装有气镇阀。
其作用是向排气腔充入一定量空气,以降低排气压力中的蒸汽分压强,当其低于泵温下的饱和蒸汽压时,即可随充入空气排出泵外,而避免凝结在泵油中。
具有延长泵油使用时间和防止泵油混水时间。
但气镇阀打开时,极限真空将有所下降,温升也有所提高。
2xz型泵具有体积小,重量轻,噪音低,起动方便等优点。
产品名称:2XZ型旋片式真空泵一、2XZ型旋片式真空泵用途:2XZ型旋片式真空泵是用来对密封容器抽除气体的基本设备。
它可单独使用,也可用为增压泵、扩散泵、分子泵的前级泵、维持泵、钛泵的预抽泵用;该系列泵具有低嗓声、停泵不返油、启动容易等优点,泵上装有气镇阀,可抽除少量的可凝性蒸汽。
本泵不能抽除含氧过高的,腐蚀性的,有爆炸性的或有毒的(防爆2XZF系列除外),以及含有颖粒尘埃的气体,也不能作压缩泵、输气泵使用。
2XZ型旋片式真空泵可用于电真空容器制造、真空焊接、印刷、照相制版、食品包装、真空吸塑、制冷设备维修及仪器、仪表设备配套和实验室等。
广泛适用于航空航天、半导体、镀膜、食品包装、干燥、制冷、科研、医疗、电子、化工、医药等专业单位和大专院校等部门的实验室、化验室。
二、2XZ型旋片式真空泵的型号意义:三、2XZ型旋片式真空泵的结构特点:1.体积小,重量轻、噪音低;2.设有气镇阀,可抽除少量水蒸汽;3.设有自动防返油双重保险装置;4.小口径2XZ-2,2XZ-4真空泵专配真空干燥箱、冷冻干燥机,印刷机械;5.配小口径转换接头、KF接口;2、先拧开加油螺塞,从加油孔中加油至油标2/3(因出厂运输关系,真空泵腔内无泵油灌入),后从进气管孔内加入少许泵油(可能出厂时间太长引起泵腔内干燥)为加强泵腔内润滑。
油位过低对排气阀不能起封闭作用,影响真空度,过高可能会引起喷油。
泵油采用石化行业矿物油型真空泵油标准号为SH0528牌号,配用HFV-N1100,HFV-N1200,HFV-A100.SV-68等。
3、按规定接上三相电源线,三相电机要注意电机旋转方向与泵支架上的箭头方向一致,单相电机直接插上电源插座即可,试运转一下,再开始正常工作。
4、与泵进气管口的连接管道不宜过长,千万注意要检查真空泵外连接管道、接头及容器绝对不能漏气,要密封。
否则会影响极限真空及真空泵使用寿命。
5、泵的工作环境:温度5℃~40℃范围内,相对湿度不大于85%,进气口压力1.3*103帕的条件下工作。

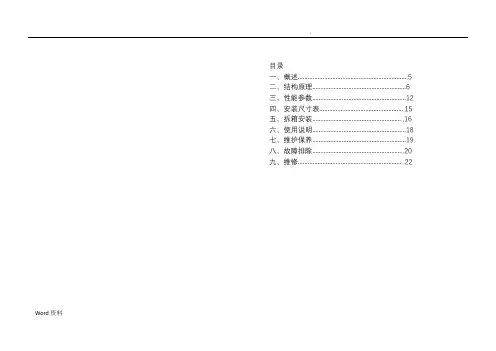

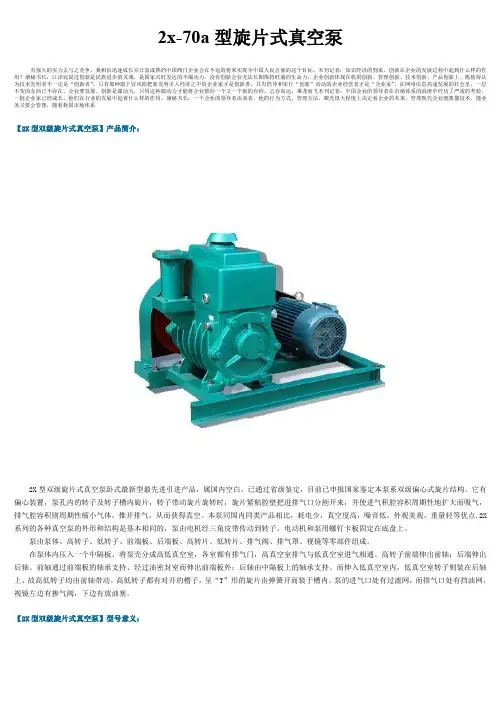

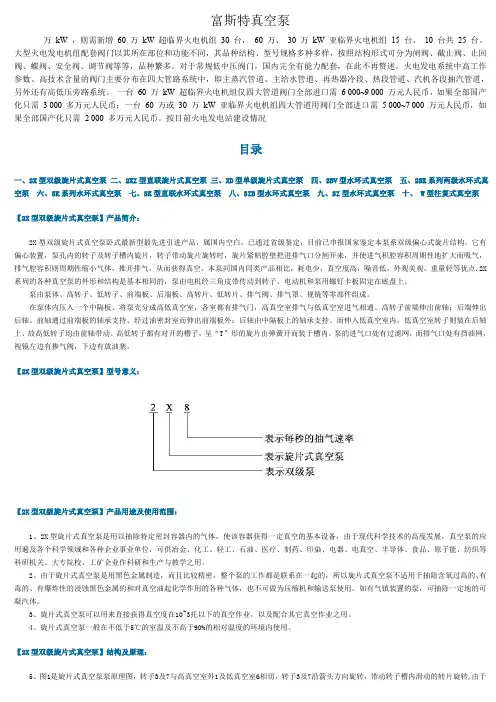

目录一、概述 (5)二、结构原理 (6)三、性能参数 (12)四、安装尺寸表 (15)五、拆箱安装 (16)六、使用说明 (18)七、维护保养 (19)八、故障排除 (20)九、维修 (22)Word资料一、2X型旋片式真空泵的产品用途及使用范围:1、2X型旋片式真空泵是用以抽除特定密封容器内的气体,使该容器获得一定真空的基本设备,由于现代科学技术的高度发展,真空泵的应用遍及各个科学领域和各种企业事业单位,可供冶金、化工、轻工、石油、医疗、制药、印染、电器、电真空、半导体、食品、原子能、纺织等科研机关、大专院校、工矿企业作科研和生产与教学之用。
2、由于旋片式真空泵是用黑色金属制造,而且比较精密,整个泵的工作都是联系在一起的,所以旋片式真空泵不适用于抽除含氧过高的、有毒的、有爆炸性的浸蚀黑色金属的和对真空油起化学作用的各种气体,也不可做为压缩机和输送泵使用。
如有气镇装置的泵,可抽除一定地的可凝汽体。
,3、旋片式真空泵可以用来直接获得真空度在10~3托以下的真空作业,以及配合其它真空作业之用。
4、旋片式真空泵一般在不低于5℃的室温及不高于90%的相对温度的环境内使用。
二、2X型旋片式真空泵的结构及原理:5、图1是旋片式真空泵泵原理图,转子3及7与高真空室外1及低真空室6相切,转子3及7沿箭头方向旋转,带动转子槽内滑动的转片旋转,由于弹簧9及离心力的作用, 转片外端紧贴高低真空室的内表面滑动,把转子与高低真空室所形成的月洼形空间从进气嘴2到排气阀门5和从过气管4到排气阀门10之间分隔开来,形成二或三个容积,并且周期性的大小变化,当在图示旋片式真空泵位置继续旋转时A及C容积逐渐增大,被抽容积气体没进气嘴进入泵内,同时B及D容积逐渐减少,压力升高,随后冲开排气阀门5及10,将气体排出真空室外,气体经过油面而排于大气之中,因为油是淹住排气门的,故能防止气体返回真空室。
当抽气压强较高时,高低真空室的阀门都排气,相当于单级泵,当真空度较高时,全部气体进入真空室,再由排气阀门10排出,此时二级串联即进入双级泵工作。
