常见电喷汽车汽车诊断插座位置及针脚定义常见电喷汽车汽车诊断插座位置及针脚定义汽车制造厂：北京吉普生产年份：1997~2005 说明：表格中描述的测试功能数字代码表示如下 1：读码 2：清码 3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零汽车信息测试功能车型版本可测试系统诊断座已完成备注诊断座位置BJ7250 19.2 发动机16 仪表板下面切诺基 19.2 引擎克莱斯勒 6 .4.WU-07[1#地线3ECU信号4ECS信号5J2或JF2电源6ASD电源正极][2#车身系统3BUS+4#负极5#信号搭铁6#发动机发送ECU接收7#ENG、SPS、ABS11#BUS-12#SPS系统发送15#ATECU信号发送16#+] 减震器旁边6#方形诊断座引擎（MOTO-1）16 . WU-24WU-244#负极7#K线（双项串行通信线）15#通信激发线16#正极电源仪表板下面引擎（西门子）16 .. WU-24 仪表板下面欧蓝德 19.2 引擎16 .4.WU-104、5负极7#、15#K线16正极仪表板下面变速箱.4 WU-104、5负极7#、15#K线16正极仪表板下面ABS .4 WU-104、5负极7#、15#K线16正极仪表板下面SRS气囊WU-104、5负极7#、15#K线16正极仪表板下面汽车制造厂：北京现代生产年份：2002~2005 说明：表格中描述的测试功能数字代码表示如下 1：读码 2：清码 3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零汽车信息测试功能车型版本可测试系统诊断座已完成备注诊断座位置索纳塔-4缸19.2 发动机16 .4 WU-43，7#K线仪表板右下方油门踏板上方ABS刹车.4 WU-43，8# 仪表板右下方油门踏板上方安全气囊WU-43，12# 仪表板右下方油门踏板上方索纳塔-6缸19.2 引擎16 .4 WU-43，仪表板右下方油门踏板上方变速箱.4 WU-43，7#K线仪表板右下方油门踏板上方ABS刹车.4 WU-43，8# 仪表板右下方油门踏板上方安全气囊.WU-43，12# 仪表板右下方油门踏板上方防滑系统WU-43 仪表板右下方油门踏板上方大灯控制 1.2.WU-43 仪表板右下方油门踏板上方伊兰特 19.2 引擎16 .4WU-43，7#K线仪表板右下方油门踏板上方变速箱.4WU-43，7#K线仪表板右下方油门踏板上方ABS刹车.4 WU-43，8# 仪表板右下方油门踏板上方安全气囊WU-43，12# 仪表板右下方油门踏板上方汽车制造厂：北汽福田生产年份：1999~2005 ：读码 2：清码3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零汽车信息测试功能车型版本可测试系统诊断座已完成备注诊断座位置福田风景19.2 发动机-单点喷射 3 .4WU-661#K线2#搭铁3#L线乘客座位下面，ECU旁边3PIN 发动机-摩托罗拉1 16 .6 WU-244#负极7#K线（双项串行通信线）15#通信激发线16#正极电源引擎室右后方16PIN 发动机-摩托罗拉2 16 .6 WU-244#负极7#K线（双项串行通信线）15#通信激发线16#正极电源引擎室右后方16PIN 发动机-德尔福1 16 .4.6WU-164#负极7#K线（双项串行通信线）15#通信激发线16#正极电源引擎室右后方16PIN 发动机-德尔福1I 16 .4 WU-164#负极7#K线（双项串行通信线）15#通信激发线16#正极电源引擎室右后方16PIN 发动机-491ME 16 .4 WU-14/164#负极7#K线（双项串行通信线）15#通信激发线16#正极电源引擎室右后方16PIN 发动机-丰田8A 17 1.2 WU-08/09/251#油泵实验2#ENG灯3#负极4#ENG灯5#ENG，AT，故障灯6#ENG数据输入控制7#正极8，9，10，11，氧传感器信号12#SRS指示灯控制线15#CCS、ABS、SRS故障触发16#到ABS，TS诊断用引擎室右后方16PIN 风景冲浪19.2 发动机-单点喷射 3 .4 WU-661#K线2#搭铁3#L线乘客座位下面，ECU旁边3PIN 发动机-摩托罗拉1 16 .6 WU-244#负极7#K线（双项串行通信线）15#通信激发线16#正极电源引擎室右后方16PIN 发动机-摩托罗拉2 16 .6 WU-244#负极7#K线（双项串行通信线）15#通信激发线16#正极电源引擎室右后方16PIN 发动机-德尔福1 16 .4.6 WU-14/16/24/4#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极引擎室右后方16PIN 发动机-德尔福1I 16 .4 WU-14/16/24/4#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极引擎室右后方16PIN 发动机-491ME 16 .4 WU-14/16，4#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极引擎室右后方16PIN 发动机-丰田8A 171.2 WU-08/09/251#油泵实验2#ENG灯3#负极4#ENG灯5#ENG，AT，故障灯6#ENG数据输入控制7#正极8，9，10，11，氧传感器信号12#SRS指示灯控制线15#CCS、ABS、SRS故障触发16#到ABS，TS诊断用引擎室右后方16PIN 福田奥铃19.2 发动机-单点喷射 3 .4 WU-661#K线2#搭铁3#L线乘客座位下面，ECU旁边3PIN 发动机-摩托罗拉1 16 .6WU-244#负极7#K线（双项串行通信线）15#通信激发线16#正极电源引擎室右后方16PIN 发动机-摩托罗拉2 16 .6 WU-244#负极7#K线（双项串行通信线）15#通信激发线16#正极电源引擎室右后方16PIN 发动机-德尔福1 16 .4.6 WU-14/16/24/4#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极引擎室右后方16PIN 发动机-德尔福1I 16 .4 WU-14/16/24/4#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极引擎室右后方16PIN 发动机-491ME 16 .4 WU-14/16，4#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极引擎室右后方16PIN 发动机-丰田8A 171.2 WU-08/09/251#油泵实验2#ENG灯3#负极4#ENG灯5#ENG，AT，故障灯6#ENG数据输入控制7#正极8，9，10，11，氧传感器信号12#SRS指示灯控制线15#CCS、ABS、SRS故障触发16#到ABS，TS诊断用引擎室右后方16PIN 汽车制造厂：比亚迪汽车生产年份：1999~2004 说明：表格中描述的测试功能数字代码表示如下 1：读码 2：清码3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零汽车信息测试功能车型版本可测试系统诊断座已完成备注诊断座位置福莱尔 19.27#ISO9171K线16#正极仪表板下方或者右驾驶室下方引擎（德尔福2）16 .4 WU-14/16/24/4#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极仪表板下方或者右驾驶室下方大宇ECU 16 WU-16 仪表板下方或者右驾驶室下方汽车制造厂：昌河汽车生产年份：1999~2005 说明：表格中描述的测试功能数字代码表示如下 1：读码 2：清码 3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零汽车信息测试功能车型版本可测试系统诊断座已完成备注诊断座位置昌河19.2 引擎（德尔福I）16.4.6 WU-164#负极5#信号负极7#ISO9171K线16#正极仪表板下方引擎（联合电子I）16 .4.6 WU-164#负极5#信号负极7#ISO9171K线16#正极仪表板下方北斗星 19.2 引擎（K10/F10）16 WU-164#负极5#信号负极7#ISO9171K线16#正极仪表板下方安全气囊WU-164#负极5#信号负极7#ISO9171K线16#正极仪表板下方8#或者9# ABS刹车WU-164#负极5#信号负极7#ISO9171K线16#正极仪表板下方8#或者9# 发动机-M154 16 .4 4#负极5#信号负极7#ISO9171K线16#正极仪表板下方爱迪尔19.2 发动机 16 .4.6 4#负极5#信号负极7#ISO9171K线16#正极仪表板下方安全气囊16 4#负极5#信号负极7#ISO9171K 线16#正极仪表板下方铃木19.2 引擎（德尔福I）16 .4.6 WU-164#负极5#信号负极7#ISO9171K线16#正极仪表板下方16#正极仪表板下方汽车制造厂：长安汽车生产年份：1999~2005 说明：表格中描述的测试功能数字代码表示如下1：读码 2：清码 3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零汽车信息测试功能车型版本可测试系统诊断座已完成备注诊断座位置羚羊SC7101 19.2 发动机 16 WU-16，4#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极仪表板下面奥托19.2 引擎（德尔福I）16 .4.6 WU-164#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极仪表板下面或者电脑板旁边引擎（联合电子I）3 .4.6 1#K线2#负极3#L线仪表板下面或者电脑板旁边都市贝贝19.2 引擎（德尔福I）16 .4.6 WU-164#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极仪表板下面或者电脑板旁边引擎（联合电子I） 3 .4.6 1#K线2#负极3#L线仪表板下面或者电脑板旁边快乐王子19.2 引擎（德尔福I）16 .4.6 WU-16WU-164#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极仪表板下面或者电脑板旁边引擎（联合电子I） 3 .4.6 1#K线2#负极3#L线仪表板下面或者电脑板旁边长安之星19.2ENG（联合电子I） 3 .4.6 1#K线2#负极3#L线仪表板下面或者座椅下面ENG（联合电子M7）16 .4. WU-16/244#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极仪表板下面或者座椅下面引擎（联合电子ME7）16 .4. WU-16/244#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极仪表板下面或者座椅下面引擎（德尔福I）16 .4.6 WU-16/244#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极仪表板下面或者座椅下面引擎（德尔福2）16 .4 WU-14/16/24/4#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极仪表板下面或者座椅下面引擎-玛瑞利 16 .4.6 4#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极仪表板下面或者座椅下面引擎-玛瑞利单点 3 .4.WU-66 仪表板下面或者座椅下面引擎-日本电装 16 .WU-164#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极仪表板下面或者座椅下面ABS刹车-万都16 .4 仪表板下面或者座椅下面安全气囊-AUTOLIVE 16 .4 WU-14/244#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极仪表板下面或者座椅下面防盗系统16 .4.5 WU-14/244#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极仪表板下面或者座椅下面长安星韵19.2 发动机 16 WU-244#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极仪表板下面或者座椅下面ABS刹车WU-244#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极仪表板下面安全气囊WU-244#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极仪表板下面福特蒙特欧19.2 发动机16 WU-14 仪表板下面ABS刹车WU-14 仪表板下面安全气囊WU-14 仪表板下面福特嘉年华19.2 发动机 16 WU-14 仪表板下面ABS刹车WU-14 仪表板下面安全气囊WU-14 仪表板下面CM8 19.2 引擎（联合电子M7）16 .4. WU-16/24 仪表板下面引擎（联合电子ME7）.4. WU-16/24 仪表板下面ABS刹车-万都.4 WU-16/24 仪表板下面安全气囊-AUTOLIVE .4 WU-16/24 仪表板下面防盗系统.4.5 WU-16/24 仪表板下面19.2 引擎（M154） 3 .4.6WU-16/24 仪表板下面汽车制造厂：长城汽车生产年份：1999~2005 说明：表格中描述的测试功能数字代码表示如下 1：读码 2：清码 3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零汽车信息测试功能车型版本可测试系统诊断座已完成备注诊断座位置皮卡系列19.2 发动机-联合电子1 16 .4..6 WU-16/144#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极乘客座下面，引擎ECU仪表板下面发动机-德尔福1 16.4.6 WU-16/14，16PIN：4#负极7#（双项串行通信线）15#L线通信激发线16#正极乘客座下面，引擎ECU仪表板下面发动机-单点喷射3 .4 WU-64，3PIN：1#K线2#负极3#L线乘客座下面，引擎ECU仪表板下面发动机-德尔福491 16 .4 WU-16/14，16PIN：4#负极7#（双项串行通信线）15#L线通信激发线16#正极乘客座下面，引擎ECU仪表板下面发动机-德尔福2 16 .4 WU-14/1616PIN：4#负极7#（双项串行通信线）15#L线通信激发线16#正极乘客座下面，引擎ECU仪表板下面SUV 19.2 发动机-联合电子1 16 .4. WU-16/14，16PIN：4#负极7#（双项串行通信线）15#L线通信激发线16#正极乘客座下面，引擎ECU仪表板下面发动机-德尔福1 16 .4.6 WU-16/64，16PIN：4#负极7#（双项串行通信线）15#L线通信激发线16#正极乘客座下面，引擎ECU仪表板下面发动机-德尔福2 16 .4 WU-16/14，16PIN：4#负极7#（双项串行通信线）15#L线通信激发线16#正极乘客座下面，引擎ECU仪表板下面生产年份：1999~2005 说明：表格中描述的测试功能数字代码表示如下 1：读码 2：清码 3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零汽车信息测试功能车型版本可测试系统诊断座已完成备注诊断座位置猎豹吉普19.3 发动机-6缸16 .4.6 WU-10/43，1#诊断触发线4#搭铁线7#ENG，AT，数据线12SRS数据线仪表板下方发动机-4缸.4.6 WU-10/43，1#诊断触发线4#搭铁线7#ENG，AT，数据线12SRS数据线仪表板下方自动变速箱.6 WU-10/43，1#诊断触发线4#搭铁线7#ENG，AT，数据线12SRS 数据线仪表板下方ABS刹车-三菱.4.6 WU-10/43，1#诊断触发线4#搭铁线7#ENG，AT，数据线12SRS数据线仪表板下方ABS刹车-德尔福.4.6 WU-10/43，1#诊断触发线4#搭铁线7#ENG，AT，数据线12SRS数据线仪表板下方安全气囊-三菱.6 WU-10/43，1#诊断触发线4#搭铁线7#ENG，AT，数据线12SRS数据线仪表板下方安全气囊-现代/单.6 WU-10/43，1#诊断触发线4#搭铁线7#ENG，AT，数据线12SRS数据线仪表板下方安全气囊-现代/双.6 WU-10/43，1#诊断触发线4#搭铁线7#ENG，AT，数据线12SRS数据线仪表板下方猎豹飞腾19.3 发动机 16 .4.6 WU-101#诊断触发线4#搭铁线7#ENG，AT，数据线12SRS数据线仪表板下方自动变速箱WU-101#诊断触发线4#搭铁线7#ENG，AT，数据线12SRS数据线仪表板下方ABS刹车.4.6 WU-101#诊断触发线4#搭铁线7#ENG，AT，数据线12SRS数据线仪表板下方安全气囊.6 WU-101#诊断触发线4#搭铁线7#ENG，AT，数据线12SRS数据线仪表板下方猎豹奇兵19.3 发动机-4G24 16 .4. WU-14，，1#诊断触发线4#搭铁线7#ENG，AT，数据线12SRS数据线仪表板下方ABS刹车-德尔福.4.6 WU-43，1#诊断触发线4#搭铁线7#ENG，AT，数据线12SRS数据线仪表板下方安全气囊-现代/单.6 WU-43，12#，1#诊断触发线4#搭铁线7#ENG，AT，数据线12SRS数据线仪表板下方安全气囊-现代/双.6 WU-43，1#诊断触发线4#搭铁线7#ENG，AT，数据线11#AC数据线12SRS数据线仪表板下方21.7 发动机 12+16 .6 WU-10，1#诊断触发线4#搭铁线7#ENG，AT，数据线11#AC数据线12SRS数据线仪表板下方变速箱.6 WU-10 仪表板下方ABS刹车.6 WU-10 仪表板下方安全气囊.6 WU-10 仪表板下方空调系统.6 WU-10 仪表板下方电子防盗.6 WU-10 仪表板下方自动巡航.6 WU-10 仪表板下方四轮转向.6 WU-10 仪表板下方电子悬挂.6 WU-10 仪表板下方防滑稳定.6 WU-10 仪表板下方液压助力.6 WU-10 仪表板下方SS4II四驱系统.6 WU-10 仪表板下方汽车制造厂：成都新大地生产年份：1999~2005 说明：表格中描述的测试功能数字代码表示如下1：读码 2：清码 3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零汽车信息测试功能车型版本可测试系统诊断座已完成备注诊断座位置成都新大地19.2 发动机-德尔福1 16 .4.6 WU-14/16，16PIN：4#负极7#（双项串行通信线）15#L线通信激发线16#正极乘客座位下面，ECU旁边，引擎室右后方发动机-德尔福2 16 .4.6 WU-14/16，16PIN：4#负极7#（双项串行通信线）15#L线通信激发线16#正极乘客座位下面，ECU旁边，引擎室右后方发动机-德尔福2.5 16 .4.6 WU-14/16，16PIN：4#负极7#（双项串行通信线）15#L线通信激发线16#正极乘客座位下面，ECU旁边，引擎室右后方发动机-德尔福46516 .4.6 WU-14/16，16PIN：4#负极7#（双项串行通信线）15#L线通信激发线16#正极乘客座位下面，ECU旁边，引擎室右后方发动机-单点喷射 3 .4. WU-64，3PIN：1#K线2#负极3#L线乘客座位下面，ECU旁边，引擎室右后方发动机-多点喷射 3 WU-14/16，16PIN：4#负极7#（双项串行通信线）15#L线通信激发线16#正极乘客座位下面，ECU旁边，引擎室右后方发动机-摩托罗拉2 16 .6 WU-244#负极7#K线（双项串行通信线）15#通信激发线16#正极电源乘客座位下面，ECU旁边，引擎室右后方发动机-摩托罗拉万丰16 .WU-244#负极7#K线（双项串行通信线）15#通信激发线16#正极电源乘客座位下面，ECU旁边，引擎室右后方发动机-联合电子1 16 3.4.6 WU-16/64，1#K线2#负极3#L线乘客座位下面，ECU旁边，引擎室右后方生产年份：2002~2005 说明：表格中描述的测试功能数字代码表示如下 1：读码 2：清码 3：数据流4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零汽车信息测试功能车型版本可测试系统诊断座已完成备注诊断座位置SUV系列19.2 发动机-单点喷射 3 .4. WU-64，3PIN：1#K线2#负极3#L线发动机室3PIN发动机-绵阳新晨491 16 .4 WU-14/16#负极7#（双项串行通信线）15#L线通信激发线16#正极仪表板下方16PIN 发动机绵阳新晨4G24 16 .4 WU-14/16#负极7#（双项串行通信线）15#L线通信激发线16#正极仪表板下方16PIN 发动机-4G64 16 WU-14/16#负极7#（双项串行通信线）15#L线通信激发线16#正极仪表板下方16PIN发动机-4G64 16 WU-14/16#负极7#（双项串行通信线）15#L线通信激发线16#正极仪表板下方16PIN 发动机--德尔福486 16 .4 WU-14/16，16PIN：4#负极7#（双项串行通信线）15#L线通信激发线16#正极仪表板下方16PIN 汽车制造厂：东风本田生产年份：2003~2005 说明：表格中描述的测试功能数字代码表示如下1：读码 2：清码 3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零汽车信息测试功能车型版本可测试系统诊断座已完成备注诊断座位置东风本田 21 发动机 16 WU-14，诊断触发线，2#J1850BUS-4#负极5#信号搭铁7#（ENG，AT，ABS，数据线）ISO9141L线11#空调数据线，12#SRS数据线16#正极仪表板下方变速箱WU-14，诊断触发线，2#J1850BUS-4#负极5#信号搭铁7#（ENG，AT，ABS，数据线）ISO9141L线11#空调数据线，12#SRS数据线16#正极仪表板下方ABS刹车WU-65（接诊断座14脚）仪表板下方安全气囊1.2 WU-65（接诊断座14脚）仪表板下方汽车制造厂：东风标致生产年份：2003~2005 说明：表格中描述的测试功能数字代码表示如下 1：读码 2：清码 3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零汽车信息测试功能车型版本可测试系统诊断座已完成备注诊断座位置607 19.2 发动机-3.0LME746 16 . WU-65。

图1 东 风 小 康EQ6380LF 微型汽车线束布局图东风小康EQ6380L F 微型汽车线束图解李自广（河南省宏力路桥公司设备部， 河南 长垣 453400）中 图 分 类 号 ： U463.62文 献 标 识 码 ： B文 章 编 号 ： 1003-8639（2012）05-0010-12东 风 小 康EQ6380LF 微 型汽车线束布局图见图1， 顶篷鼓风电路原理图见图4。

电路原理图见图2， 线 束 剖 析 见 表1， 底盘电器盒图见 图3， 修改稿收稿日期 ： 2012-02-13作 者 简 介 ： 李 自 广 （1957－）， 男 ， 河 南 清 丰 人 ， 技 师 ， 从 事 汽 车 、 工程车电器电路维修工作和线束研究 ， 自 学 成 才 ， 曾 在 《汽 车 电 器 》 期 刊 上 发 表20多篇有关汽车线束图解的论文 ， 新 出 版 《实用载货汽车线束图解 》 专 著 一 部 。

10 《汽车电器》2012 年第 5 期）a （图理原路电车汽型微F L 0 8 3 6 Q E 康小风东2图《汽车电器》2012年第5期11）b （图理原路电车汽型微F L 08 3 6 Q E 康小风东2图12《汽车电器》2012年第5 期）c （图理原路电车汽型微F L 0 83 6 Q E 康小风东2图《汽车电器》2012年第5期13表1 东 风 小 康EQ6380LF 微型汽车线束剖析 表1 （续 ）名 称 内容名 称内容左 前 照 灯1 0.5黑 搭 铁右 前 转 向 灯1 0.5绿 ／黄 组 合 开 关1及 小 灯2 1.0红 ／黄 小 灯组 合 开 关5 2 0.5黑 搭 铁4 1.0红 远 光组 合 开 关15 5 1.0红 ／白 近 光 组 合 开 关166 1.0白 ／蓝 前 照 灯 熔 断器 盒 中F2右 侧 转 向 灯1 0.5黑 搭 铁2 0.5绿 ／黄 组 合 开 关1左 前 转 向 灯1 1.0绿 ／红 组 合 开 关112 0.5黑 搭 铁右 前雾 灯1 1.0浅 绿 底 盘 束 间a72 1.0黑 搭 铁左 侧 转 向灯1 0.5黑 搭 铁2 0.5绿 ／红组 合 开 关11搭 铁 点（接 车 体 右 前 部 ）2.5黑 … 1.5黑 …搭 铁 点（接 车 体 左 前 部 ）2.5黑 …散 热 风 扇 1 2.0蓝 ／红底 盘 束 间a5 电 动 机2 2.0黑 搭 铁空 调 压 力 开 关a 1 0.8红 ／绿高压冷凝继电器1 2 1.0黑 ／白熔 断 器 盒 中F 8高压冷凝电动机1 2.0黑 搭 铁 喇 叭0.8白 ／绿 熔 断 器 盒 中F4 2 2.0蓝 ／红高压冷凝继电器20.8蓝 ／绿组 合 开 关12制 动 液 位 1 0.5黑 搭 铁 顶 蓬 束 间a 1 1.0蓝 ／棕 — 备 用 接 口a5、c 4、d6 报 警 开 关2 0.5红 ／黑仪 表b82 1.5绿 ／白 — 备 用 接 口a6、c 5、d5顶 蓬 束 间b 1 0.5白 车 内 灯 熔 断 器 盒 中F 3前 窗 洗 涤1 0.5黑 搭 铁2 0.5灰 收 放 机b4电 动 机3 0.5绿收 放 机b1 2 0.5黑 ／蓝 组 合 开 关94 0.5黑 搭 铁5 0.5灰 ／黑收 放 机b7 后 窗 洗 涤（备 用 ）6 0.5绿 ／黑 收 放 机b2电 动 机1 0.5黑 搭 铁备 用 接 口d1 1.5绿 ／蓝 — 备 用 接 口a12 0.5黑 ／绿 后 刮 水 开 关12 1.5红 ／蓝 — 备 用 接 口a23 0.5蓝 ／黄熔 断 器 盒 中F 14 高压冷凝继电器 1 0.8红 ／绿空 调 压 力 开 关a15 1.5绿 ／白 — 备用接口a6、c 5，顶篷束间a2 2 2.0蓝 ／红 高压冷凝电动机26 1.0蓝 ／棕 — 备用接口a5、c 4，顶篷束间a1 3 1.0黑 搭 铁 4 2.0蓝 ／白 熔 断 器 盒 中F6备 用 接 口c1 1.0红 ／黄 小 灯 组 合 开 关52 1.0白 ／绿 熔 断 器 盒 中F 4 刮 水 电 动 机1 1.0蓝 ／红 高 速 组 合 开 关4 3 1.0黑 搭 铁2 1.0蓝 低 速 组 合 开 关34 1.0蓝 ／棕 — 备用接口a5、d6，顶篷束间a1 3 1.0蓝 ／白 ／ 组 合 开 关8（复 位 时 ／5 1.0绿 ／白 — 备用接口a6、d5，顶篷束间a2 复 位 后 ）6 1.0棕 — 备 用 接 口a7 4 1.0黄 ／蓝熔 断 器 盒 中F107 1.0白 ／黄 — 备 用 接 口a8右 前 照 灯1 0.5黑 搭 铁鼓 风 二 极 管1 1.0粉 红 ／绿 底 盘 束 间b8 及 小 灯2 1.0红 ／黄 小 灯 组 合 开 关52 0.5粉 红 ／白鼓 风 开 关24 1.0红 远 光组 合 开 关15 5 1.0红 ／白 近 光组 合 开 关16 右 扬 声 器1 0.5红 ／黑 收 放 机b96 1.0白 ／红 前 照 灯 熔 断 器 盒 中F12 0.5红 收 放 机b814 《汽车电器》2012 年第 5 期表1 （续 ）表1 （续）名 称内容名 称内容备 用接 口b 1 1.5黑 ／白 熔 断 器 盒 中F8调 速 电 阻1 1.5粉 红 ／蓝 鼓 风 开 关4（2档 ）2 1.5黑 搭 铁2 1.5粉 红鼓 风 电 动 机2 3 1.5粉 红 ／黑鼓 风 开 关3（1档 ） 蒸 发 器 温1 0.5浅 绿 ／红 底盘 束 间b9（EC U ／42） 度 传 感 器2 0.5浅 绿 底 盘 束 间b2（EC U ／35）故 障 诊 断 接 口4 0.5黑 搭 铁5 0.5紫 ／绿 — 底 盘 束 间c16（EC U ／71） 后窗 除 霜 开 关 1 0.5黑 显 示 灯 搭 铁7 0.5紫 ／黑— 底 盘 束 间c 1（EC U ／31） 4 1.5红 ／白底 盘束 间c9 16 0.5白 熔 断 器 盒 中F 35 2.0黄 ／绿熔 断 器 盒 中F 12空 调 开 关1 0.5黄 显 示 灯 熔 断 器 盒 中F 94 1.0粉 红 ／绿空 调 继 电 器85 后 刮 水 开 关1 0.5黑 ／绿 洗涤 后窗洗涤电动机25 0.5粉 红 ／白 鼓 风 开 关2 3 0.8黄 ／蓝 熔 断 器 盒 中F 10 4 0.5蓝 ／绿 — 底 盘 束 间c21 5 0.5橙 — 底 盘 束 间c10 点 火 钥 匙 开 关1 5.0黄 ／黑 ACC熔 断 器 盒 侧F 11～F 14 2 2.5黑 ／黄 起 动底 盘 束 间a2 前 雾 灯 开 关1 0.5黑 搭 铁3 5.0白 ／绿底 盘 束 间a1（FB2） 4 0.5紫 ／白底 盘 束 间c20 4 1.5蓝 ACC熔 断 器 盒 侧F 7 5 1.0红 ／黄组 合 开 关5 5 3.0黑 ／蓝 ON熔 断 器 盒 侧F 8～F 10 6 0.5棕 ／黑 检 测仪 表b7 后 雾 灯 开 关1 0.5黑 搭 铁7 0.5黑 搭 铁3 0.5绿 ／ 蓝 底 盘 束 间c 2（后 雾 灯 ）注 ： 件 号6 的 棕 黑线为制动液位指示 4 0.8浅 绿 ／黑 熔 断 器 盒 中F5灯 的 检 测 线 ， 当点火钥匙开 关 处 于 起 动 档6 0.5绿 ／黑 组 合 开 关2 时， 此线经点火钥匙开关与件号7 的0.5 黑 线导通搭铁 ， 使制动液位指示灯点亮 。

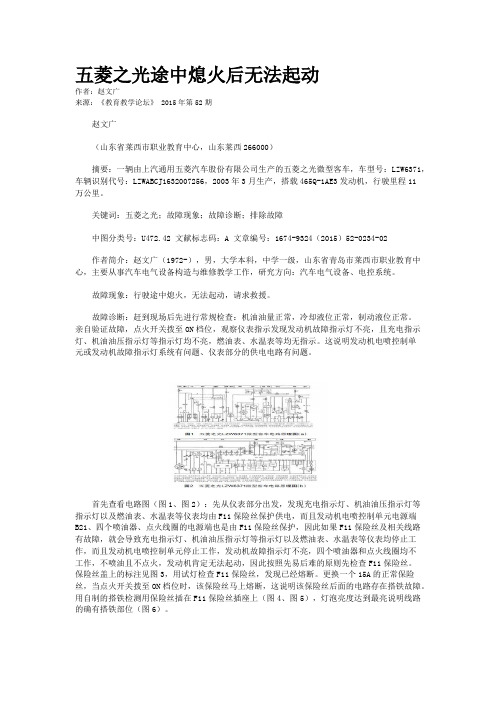

五菱之光途中熄火后无法起动作者：赵文广来源：《教育教学论坛》 2015年第52期赵文广（山东省莱西市职业教育中心，山东莱西266000）摘要：一辆由上汽通用五菱汽车股份有限公司生产的五菱之光微型客车，车型号：LZW6371，车辆识别代号：LZWABCJ1632007256，2003年3月生产，搭载465Q-1AE3发动机，行驶里程11万公里。

关键词：五菱之光；故障现象；故障诊断；排除故障中图分类号：U472.42 文献标志码：A 文章编号：1674-9324（2015）52-0234-02作者简介：赵文广（1972-），男，大学本科，中学一级，山东省青岛市莱西市职业教育中心，主要从事汽车电气设备构造与维修教学工作，研究方向：汽车电气设备、电控系统。

故障现象：行驶途中熄火，无法起动，请求救援。

故障诊断：赶到现场后先进行常规检查：机油油量正常，冷却液位正常，制动液位正常。

亲自验证故障，点火开关拨至ON档位，观察仪表指示发现发动机故障指示灯不亮，且充电指示灯、机油油压指示灯等指示灯均不亮，燃油表、水温表等均无指示。

这说明发动机电喷控制单元或发动机故障指示灯系统有问题、仪表部分的供电电路有问题。

首先查看电路图（图1、图2）：先从仪表部分出发，发现充电指示灯、机油油压指示灯等指示灯以及燃油表、水温表等仪表均由F11保险丝保护供电，而且发动机电喷控制单元电源端B21、四个喷油器、点火线圈的电源端也是由F11保险丝保护，因此如果F11保险丝及相关线路有故障，就会导致充电指示灯、机油油压指示灯等指示灯以及燃油表、水温表等仪表均停止工作，而且发动机电喷控制单元停止工作，发动机故障指示灯不亮，四个喷油器和点火线圈均不工作，不喷油且不点火，发动机肯定无法起动，因此按照先易后难的原则先检查F11保险丝。

保险丝盖上的标注见图3，用试灯检查F11保险丝，发现已经熔断。

更换一个15A的正常保险丝，当点火开关拨至ON档位时，该保险丝马上熔断，这说明该保险丝后面的电路存在搭铁故障。

方数据方数据方数据方数据　万方数据东风牌EQ4163W型平头柴油牵引车线束图解作者：李自广， LI Zi-guang作者单位：河南省宏力路桥公司设备部,河南,长垣,453400刊名：汽车电器英文刊名：AUTO ELECTRIC PARTS年，卷(期)：2009(2)被引用次数：1次1.东风汽车有限公司东风牌EQ1061G、1071G、1081G、1095G系列载货汽车使用手册 20051.李自广.LI Zi-guang松花江中意HFJ6371C微型客车线束图解[期刊论文]-汽车电器2009(10)2.李自广.LI Zi-guang解放奥威CA4182P21K2型平头柴油牵引车线束图解[期刊论文]-汽车电器2008(11)3.钟祥麟.李孟良.王务林.高峻华.ZHONG Xiang-lin.LI Meng-liang.WANG Wu-lin.GAO Jun-hua CAN总线信息转换输出装置[期刊论文]-汽车电器2009(11)4.秦振海.QIN Zhen-hai重型载货汽车与其变速器的连接电路设计——ZF公司WSK400+16S221型变速器介绍[期刊论文]-汽车电器2007(7)5.李自广东风牌EQ3208G型平头柴油自卸车线束图解[期刊论文]-汽车电器2004(5)6.张枫念.ZHANG Feng-nian关于汽车闪光器检验方案的一些看法[期刊论文]-汽车电器2008(8)7.王鑫.WANG Xin组合开关中灯控开关的失效原因及解决方案[期刊论文]-汽车电器2009(9)8.赵杰.ZHAO Jie苏州金龙6109和6119系列客车线束[期刊论文]-汽车电器2007(11)9.谭浩.TAN Hao德龙F2000系列重型载货汽车电气原理(Ⅰ)[期刊论文]-汽车电器2008(2)10.李自广.谭浩.LI Zi-guang.TAN Hao对《德龙F2000系列重型载货汽车电气原理》一文的几点疑问[期刊论文]-汽车电器2010(7)1.李自广五菱之光LZW6376C微型电喷客车线束图解[期刊论文]-汽车电器 2010(7)引用本文格式：李自广.LI Zi-guang东风牌EQ4163W型平头柴油牵引车线束图解[期刊论文]-汽车电器 2009(2)。
