螺杆泵用途及安装操作

单螺杆抽油泵说明书一、工作原理地面驱动单螺杆抽油泵（以下简称螺杆泵）适用于稀油、稠油、高凝油及高含砂、高含气、含水油井的开采。

因其具有一次性投资少、泵效高、能耗低、结构简单、占地面积小、安装、作业、维修方便等一系列优点，成为石油开采业势在必行的更新换代产品。

螺杆泵主要由驱动装置、传动轴、泵转子和定子四大部分组成。

驱动装置为泵提供动力源；传动轴把地面的动力传递给井下的泵转子；泵转子是截面为圆形的单螺杆；泵定子是具有双螺旋线的内腔；在螺旋转子和定子之间有多个“S”形封闭空腔。

工作时驱动装置通过传动轴带动井下抽油泵的转子在定子衬套内作行星运动，转子和定子之间的“S”形空腔随转子的旋转面不间断地螺旋上升，由泵下面新形成的空腔完成液体的吸入，经转子的螺旋举升在泵上端排出，从而达到不间断连续采油目的。

因螺杆泵没有吸排液阀，具有抗砂卡、防气锁的功效。

二、产品的结构和组成地面驱动单螺杆抽油泵由驱动头、控制柜、泵体、油管锚、限位器、井下配件等组成。

三、产品的规格型号说明G LB—泵的总级数泵每转公称排量抽油杆传动螺杆泵型号表示示例：GLB120-36 即为每转公称排量120ml，36级的单螺杆抽油泵四、螺杆泵的性能特点1、地面装置结构简单，体积小，重量轻。

2、泵效高、节能、管理费用低。

泵效可达60% ~ 95%，是现有机械采油设备中运动阻力最小、能耗最省、效率最高的机械设备之一，是石油行业的更新换代产品。

3、适应粘度范围广，是可以开采稠油的较好的机械设备，一般来说，螺杆泵适合于输送粘度为8000mpa·S（50℃）以下的各种油品，因此多数稠油井都可以应用。

4、适应高含砂井，可输送含砂量达3%的砂浆。

5、适应高含气井，不会气锁，很适合于油气混输。

6、输出流量均匀，易于调节流量，通过改变地面驱动装置转速，很容易调节流量。

7、螺杆泵适应斜度不超过10°的油井，而且设备占地面积小，因此适合海上油田丛式井组，甚至水平井的采油使用。

螺杆泵使用操作规程螺杆泵使用操作规程一、设备结构和工作原理G型单螺杆泵是一种新型泵种，采用迥转啮合容积式原理工作。

主要工作部件是偏心螺杆（转子）和固定的衬套（定子）。

由于该二部件的特殊几何形状，分别形成单独的密封容腔，介质由轴向均匀推行流动，内部流速低，容积保持不变，压力稳定，因而不会产生涡流和搅动。

目前公司使用的螺杆泵的输出压力为0.6MPa，扬程60m。

自吸高度一般在6m，适用于输送介质温度80℃以下。

目前公司常用的螺杆泵结构如下图所示：螺杆泵在工作时，利用螺杆的回转来吸排液体。

螺杆与衬筒内壁的紧密配合，在泵的吸入口和排出口之间，就会被分隔成一个或多个密封空间。

随着螺杆的转动和啮合，这些密封空间在泵的吸入端不断形成，将吸入室中的液体封入其中，并自吸入室沿螺杆轴向连续地推移至排出端，将封闭在各空间中的液体不断排出。

这就是螺杆泵的基本工作原理。

螺杆泵采用三相四线交流380V、50Hz电源，主电机配有3相自动开关作短路保护，热继电器作过载保护。

根据使用要求，有的螺杆泵采用变频器控制，或者设备自带调速电机控制器。

公司螺杆泵常用于加药系统和污泥输送两个工艺单元。

二、设备操作1、检查设备电气情况，设备基座紧固是否良好。

2、首次使用设备必须先进行盘车并提前将泵体内注入介质，检查螺杆泵正反转情况。

3、开启设备进出口阀门，检查泵进口液位，出口管线是否通畅，然后点动开启设备。

4、根据使用需要，通过调节旁通阀或者变频、调速电机将设备调至使用需求状态。

三、设备使用及注意事项1、G型螺杆泵应在吸排停止阀全开的情况下起动，以防过载或吸空。

2、G型螺杆泵虽然具有干吸能力，但是严禁干转，以免损坏螺杆胶套。

3、当有旁通阀且开启时，液体是在有节流的情况下在泵中不断循环流动的，而循环的油量越多，循环的时间越长，液体的发热也就越严重，甚至使泵因高温变形而损坏，必须引起注意。

4、泵工作时，应注意定时检查压力、温度和机械轴封（填料密封）的工作。

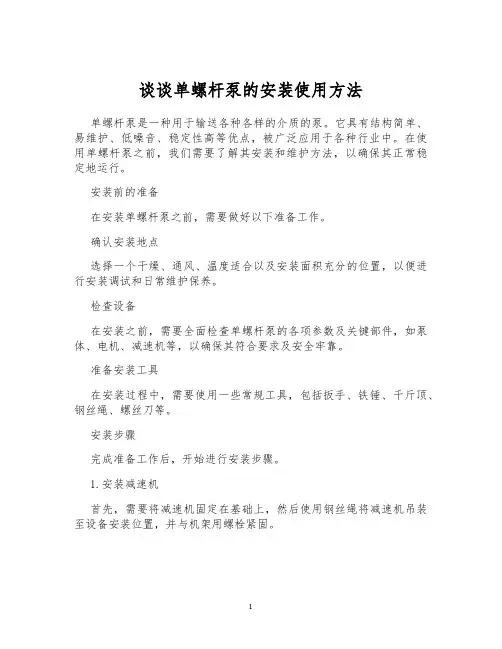

谈谈单螺杆泵的安装使用方法单螺杆泵是一种用于输送各种各样的介质的泵。

它具有结构简单、易维护、低噪音、稳定性高等优点，被广泛应用于各种行业中。

在使用单螺杆泵之前，我们需要了解其安装和维护方法，以确保其正常稳定地运行。

安装前的准备在安装单螺杆泵之前，需要做好以下准备工作。

确认安装地点选择一个干燥、通风、温度适合以及安装面积充分的位置，以便进行安装调试和日常维护保养。

检查设备在安装之前，需要全面检查单螺杆泵的各项参数及关键部件，如泵体、电机、减速机等，以确保其符合要求及安全牢靠。

准备安装工具在安装过程中，需要使用一些常规工具，包括扳手、铁锤、千斤顶、钢丝绳、螺丝刀等。

安装步骤完成准备工作后，开始进行安装步骤。

1.安装减速机首先，需要将减速机固定在基础上，然后使用钢丝绳将减速机吊装至设备安装位置，并与机架用螺栓紧固。

2.安装电机将电机固定在机架上，在电机轴上安装弹性联轴器，将其与减速机的轴连接。

3.安装泵体将泵体放置在基础上，使用水平尺对准泵体底部，保证其水平度符合要求，然后使用螺栓和垫片将泵体固定在减速机上。

4.连接管道安装好泵体后，需要连接吸入管和出口管，确保管道、阀门及附件的连接坚固牢靠，不会显现漏水或漏气等现象。

5.检查运转在进行使用前，需要对设备进行试运转，以确保各项参数及关键部件均正常运作。

使用方法完成安装过程后，我们需要正确使用单螺杆泵，以保证其正常稳定地工作。

1.启停在启动单螺杆泵前，需要先确保各参数均正常，然后依照操作规程启动。

在停止时，需要先将泵的运转速度降至最低，然后再依照操作规程停止。

2. 调整流量单螺杆泵的流量可以通过调整泵的转速来实现。

在调整流量过程中，需要注意不要超过泵的额定流量及使用范围，以免影响设备正常运行。

3. 维护保养单螺杆泵的维护保养特别紧要，包括定期更换润滑油、清洗设备内部及管道、检查设备各项参数及关键部件、适时排查故障等。

注意事项在使用单螺杆泵时需要注意以下事项。

通用螺杆泵安全操作规程通用螺杆泵是一种常用的工业泵，用于输送各种液体、膏状物质和高粘度介质。

它结构简单、工作可靠，但在操作时仍需要严格遵守安全规程以确保人身安全和设备正常运行。

以下是通用螺杆泵的安全操作规程，供参考：一、操作前的准备：1.1 初次操作或长时间未使用的通用螺杆泵，应首先进行设备检查和保养。

1.2 确保设备及其附件安装牢固，连接管道完好无损，密封件完好。

1.3 检查电源线路是否正常，保证接地良好。

1.4 检查防护设备是否完好，如泄漏报警器、温度传感器等，确保能够及时发现问题并采取措施。

二、操作时的注意事项：2.1 操作人员应经过培训，熟悉设备的结构、原理和操作流程，并穿戴好安全装备（如安全手套、护目镜等）。

2.2 在操作前应了解输送介质的性质和特点，以及所需输送量和压力范围，严禁对超过设备承载能力的介质进行输送。

2.3 启动通用螺杆泵前，先打开输送介质的进、出口阀门，然后再进行电源供电。

2.4 在操作过程中，严禁用手直接接触泵体或附件，避免发生安全事故。

2.5 在泵运行期间，如有异常声响或振动感应，应立即停止使用，并进行检修。

2.6 定期检查设备的运行状态，以确保设备的正常使用。

如发现设备出现故障或有异常情况，应立即停机维修，切勿强行使用。

三、应急措施：3.1 如发生设备泄漏或故障，应立即切断电源，并及时采取措施避免进一步危害。

3.2 对于泄漏物，应使用合适的防腐材料进行含量和固化处理，并妥善处置。

3.3 在设备停止运行后，切勿立即接触设备或液体介质，应等待设备冷却、排空后再进行维修。

四、设备保养：4.1 定期清洗设备的内部和外部，以保持设备的干净和整洁。

4.2 检查设备的紧固件、管道连接是否松动，如有松动应及时拧紧。

4.3 定期更换设备的润滑油和密封件，确保设备的正常运行。

以上是通用螺杆泵的安全操作规程，但不排除不同设备在具体操作上可能存在差异，请在遵守以上规程的基础上，结合设备的使用说明书进行操作。

螺杆泵使用说明书一、产品概述螺杆泵是一种常用的排水设备，由电机、变速器、螺杆和泵体等组成。

它通过螺杆的旋转来产生吸入和排出液体的运动，广泛应用于工业、建筑、农业等领域。

二、安装与调试1. 安装前应检查螺杆泵的外观，确保无损坏或松动的地方。

2. 将螺杆泵放置在平稳的基础上，并使用螺栓将其固定。

3. 检查电机与螺杆泵之间的连接，确保连接牢固可靠。

4. 连接电源，并按照电机额定电压进行接线。

5. 开启电源，检查电机和螺杆泵的旋转方向是否一致。

三、操作与维护1. 操作前应确保螺杆泵的泵体内无杂物，以免影响泵的正常运行。

2. 启动螺杆泵前，应先打开进水阀门，待泵体内充满液体后再启动。

3. 启动螺杆泵后，应逐渐打开出水阀门，以免压力突增造成损坏。

4. 定期检查螺杆泵的密封件和轴承，如有损坏或磨损应及时更换。

5. 清洗螺杆泵时，应先切断电源，并将泵体内的液体排空，然后拆卸相应部件进行清洗。

6. 注意螺杆泵的冷却和润滑工作，确保其正常运转。

四、故障排除1. 螺杆泵无法启动：检查电源是否正常，电机是否损坏或过载，以及连接是否松动。

2. 螺杆泵运转时有异常噪音：检查轴承是否损坏，润滑油是否充足。

3. 螺杆泵排出液体不畅：检查进水阀门是否打开，泵体内是否有杂物堵塞，以及出水管道是否正确安装。

4. 螺杆泵温度过高：检查冷却系统是否正常，润滑油是否充足。

5. 螺杆泵漏液：检查密封件是否磨损、老化，如有必要应及时更换。

五、安全注意事项1. 使用螺杆泵时应戴上防护手套、口罩等个人防护装备，以免发生意外伤害。

2. 在清洗或维修螺杆泵时，应先切断电源，并确保泵内液体排空，以免触电或溅出液体造成伤害。

3. 长时间不使用螺杆泵时，应切断电源，并将泵体内的液体排空，以免长时间停放造成损坏。

六、其他注意事项1. 螺杆泵的选型应根据实际工况进行，以确保其性能与需求相匹配。

2. 在使用过程中，应定期检查螺杆泵的各项指标，如流量、扬程等，以确保其正常运行。

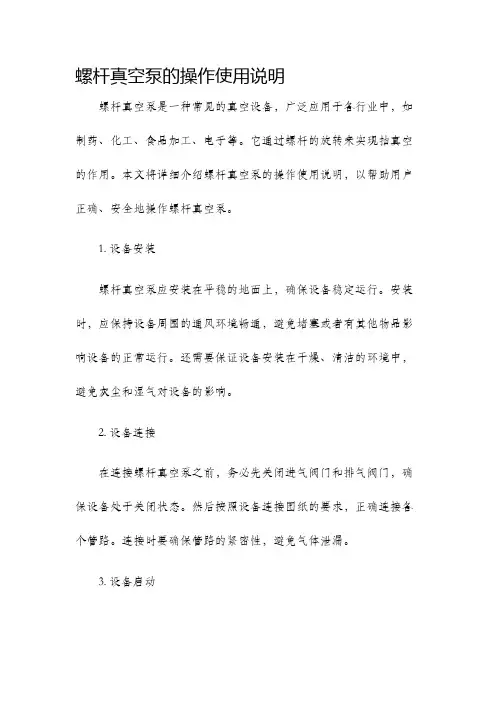

螺杆真空泵的操作使用说明螺杆真空泵是一种常见的真空设备，广泛应用于各行业中，如制药、化工、食品加工、电子等。

它通过螺杆的旋转来实现抽真空的作用。

本文将详细介绍螺杆真空泵的操作使用说明，以帮助用户正确、安全地操作螺杆真空泵。

1. 设备安装螺杆真空泵应安装在平稳的地面上，确保设备稳定运行。

安装时，应保持设备周围的通风环境畅通，避免堵塞或者有其他物品影响设备的正常运行。

还需要保证设备安装在干燥、清洁的环境中，避免灰尘和湿气对设备的影响。

2. 设备连接在连接螺杆真空泵之前，务必先关闭进气阀门和排气阀门，确保设备处于关闭状态。

然后按照设备连接图纸的要求，正确连接各个管路。

连接时要确保管路的紧密性，避免气体泄漏。

3. 设备启动在启动螺杆真空泵之前，应先检查设备的各个部位是否正常、无异常情况。

然后按照设备说明书的要求，打开电源开关，启动设备。

在启动过程中，要仔细观察设备的运行情况，确保设备正常运转。

4. 设备操作螺杆真空泵的操作使用相对简单，但仍需注意以下几点：- 运行过程中应注意设备的工作温度，不要让设备过热，以免影响设备的寿命。

- 定期检查设备的润滑油是否充足，并及时更换和维护，以保证设备运行的顺畅。

- 注意设备的噪音和振动情况，如果出现异常情况应及时停机检修。

- 定期清理设备的过滤器和进气口，保持设备通风良好。

- 设备使用中如遇停电或其他突发情况，应及时停止设备运行，避免损坏设备或引发其他安全问题。

- 如果需要更换设备的零部件，请选择原厂配件，并按照说明书的要求进行更换。

5. 设备停止当需要停止螺杆真空泵时，应先关闭进气阀门和排气阀门，然后再关闭电源开关。

在停机后，应及时清理和维护设备，以保证下次使用时的正常运行。

总结：螺杆真空泵是一种重要的真空设备，正确操作和使用螺杆真空泵对设备的运行效果和使用寿命有着重要影响。

在使用螺杆真空泵之前，应熟悉设备的操作使用说明，保证设备安装正确、连接紧密，并注意设备的运行情况。

螺杆泵使用维护说明书第一部分：引言螺杆泵是一种常见的离心泵，被广泛用于工业领域中的液体输送。

本文档旨在为用户提供螺杆泵的使用和维护指导，以确保其正常运行和延长使用寿命。

第二部分：螺杆泵的工作原理螺杆泵是一种容积型泵，其工作原理基于螺杆对液体的压缩和输送。

通过旋转螺杆，液体被吸入并由螺杆齿槽压缩。

随着螺杆的旋转，液体被推送到出口，完成液体输送过程。

第三部分：螺杆泵的安装1. 安装前的准备工作：a. 确认螺杆泵的型号和规格是否与实际要求相符。

b. 检查螺杆泵的附件是否完整，并进行必要的清洗和维护。

c. 确定螺杆泵的安装位置，并确保周围无阻碍物。

2. 安装步骤：a. 将螺杆泵安装到合适的基础上，使用螺栓固定。

b. 连接进口和出口管道，并确保连接处密封可靠。

c. 根据实际需要连接电源，并进行必要的电气接地。

第四部分：螺杆泵的使用1. 启动和停止：a. 在启动前，检查螺杆泵的润滑系统是否正常，并进行必要的添加润滑油。

b. 打开进口阀门，关闭出口阀门。

c. 启动电动机并逐渐打开出口阀门，使螺杆泵逐渐达到设计工作状态。

2. 注意事项：a. 在运行过程中，定期检查螺杆泵的运行状态和噪音情况，确保其正常运行。

b. 严禁将螺杆泵用于输送不兼容的介质，以避免影响设备性能和损坏。

c. 避免长时间运行螺杆泵超过其额定工作条件，以防止过热和损坏。

第五部分：螺杆泵的维护1. 定期保养：a. 清洁螺杆泵的表面，并及时清除附着在泵体上的污垢和杂质。

b. 定期检查螺杆泵的密封件，并进行必要的更换和维护。

2. 润滑和维护：a. 定期检查螺杆泵的润滑系统，确保润滑油充足，并及时添加。

b. 检查螺杆泵的轴承和密封件，确保它们的正常运行和紧固度。

3. 故障排除：a. 当螺杆泵出现异常噪音、漏液等问题时，立即停止使用，并进行必要的检修和维修。

b. 在维修前，务必切断电源，并等待螺杆泵冷却后再进行操作。

第六部分：安全注意事项1. 在安装、使用和维护螺杆泵时，应严格遵守相关的安全规定和操作规程。

螺杆泵使用维护说明书螺杆泵使用维护说明书一、螺杆泵概述螺杆泵是一种常见的流体输送设备，具有结构简单、流量稳定、压力高且可调节等优点。

它主要利用螺杆旋转来产生压力，将流体吸入后沿轴向推送至出口。

螺杆泵适用于多种行业，如化工、石油、食品等。

二、使用前准备在使用螺杆泵前，请确保以下准备工作已经完成：1、安装位置：请将泵安装在干燥、通风良好的场所，并确保地面水平。

2、电源连接：根据泵的额定电压和电流要求，正确连接电源。

3、泵体接地：按照规定要求连接地线，确保安全接地。

4、入口管路：确保入口管路畅通，无异物堵塞。

三、螺杆泵的运行与维护1、启动：在螺杆泵启动前，应打开出口阀，以免泵内产生高压而损坏泵体。

然后，合上电源，启动泵，观察泵的运转是否正常。

2、运行：在泵运行过程中，请注意观察泵的振动、噪音、出口压力等指标是否正常。

若有异常，应立即停机检查。

3、停机：停机前，先关闭出口阀，然后切断电源。

四、故障排除若螺杆泵出现故障，请根据以下症状进行排查：1、泵体过热：可能是轴承磨损或密封不良导致，需更换配件。

2、泵体漏油：可能是密封件老化或螺丝松动导致，需更换密封件或紧固螺丝。

3、流量不足：可能是入口管路堵塞或密封不良导致，需清理管路或更换密封件。

4、压力不足：可能是密封不良或轴承磨损导致，需更换密封件或轴承。

五、维护注意事项为了确保螺杆泵的安全、稳定运行，请注意以下维护事项：1、定期检查泵的运行参数，如振动、噪音、出口压力等，确保泵运行正常。

2、定期清洗泵的入口管路，确保无异物堵塞。

3、定期更换泵的易损件，如密封件、轴承等，确保泵密封良好。

4、定期对泵进行保养，如更换润滑油、清理轴承等，延长泵的使用寿命。

5、严格执行停机操作规程，避免因为突然停机导致泵体损坏。

六、结束语螺杆泵是一种重要的流体输送设备，正确的使用和维护对于保障生产安全和稳定具有重要意义。

希望广大用户能够严格按照说明书的要求操作和使用螺杆泵，确保设备的正常运行。

螺杆泵的操作规程适用范围：适用于装置内的富气压缩机润滑油泵P- /1、2、塔-103底循环泵P-113/B、甩油泵P-111/D。

1.开泵1.1开泵准备1)—新泵开车前，应先将管道清理干净，严禁带入焊渣、铁锈等杂物，以免进入泵腔后螺杆咬死；管道的所有支撑必须都独立于泵，保证对泵不施加额外的作用力。

2)一确认联轴器安装完毕，防护罩安装好；3)--确认合格的润滑油（齿轮油N150#）、脂（通用锂基质ZL-2）已加好，润滑油油位正常；4)--确认泵出入口阀关闭，处于冷态，泵内无工艺介质；5)一关闭泵的排凝阀、放空阀；6)一手动盘车，检查确认泵轴与电机轴是否均匀的转动，无卡涩；7)一确认泵出口压力表安装好并投用；8)一投用泵的封油；9)一投用泵冷却系统：投用轴承箱及支座的冷却水系统、投用机封冲洗水、投用连接板低压保温蒸汽；10)--确认泵的入口过滤器干净并安装好；11)--确认泵的机械，仪表，电气完好；12)一确认电动机完好，联系电动机送电。

13)关闭去分馏塔底阀和预热油阀（甩油泵）；14)关闭出入口管线副线阀1.2 灌泵（暖泵）1)一打开泵出口阀2)一缓慢打开泵入口阀门，灌泵的同时进行暖泵，升温一定要缓慢（升温速度≯50℃/小时）；3)其间要不断盘车，保证泵体受热均匀；4)一待泵体温度升至介质温度时，等待开泵。

1.3启泵1)一泵腔和密封腔达到合适的温度后才可以启运电机2)-- 启动电动机3)一出现下列情况，停泵●异常泄漏●振动异常●异常声响●火花●烟气●电流持续超高4)一确认泵排出压力稳定、流量正常1.4 启动后的检查和调整1.4.1 泵1)一确认泵的振动在指标范围内2)一确认轴承温度和声音正常3)一确认润滑油油标液位正常4)一确认润滑油温度正常5)一确认泄漏在标准范围以内1.4.2 电动机1)一确认电动机运转无异常声音2)一确认电动机的振动在指标范围内3)一确认电动机轴承温度正常4)一确认电动机电流在指标范围内1.4.3 工艺系统1)一确认泵入口压力稳定2)一确认泵出口压力正常3)一确认泵出口流量正常1.5 状态确认：1)一确认泵入口阀全开2)一确认泵出口阀全开3)一确认排凝阀、放空阀关闭无泄漏2.停泵2.1 状态确认：1)－确认泵入口阀全开2)－确认泵出口阀全开3)－确认泵出口压力正常4)－确认泵出口流量正常5)－确认排凝阀，放空阀严密6)－确认密封点泄漏在标准范围内7)－确认泵处于稳定工作状态2.2 停泵1)－停电动机2)－确认泵停运，出口压力为03)- 关闭泵出入口阀4)停用封油。

螺杆泵操作规程正式版一、泵的安装1.根据现场的具体情况，确定泵的安装位置，并确保安装位置平整、稳固。

2.螺杆泵的进出口与管道进行连接，确保管道连接口严密、无渗漏现象。

3.安装好进出口管道后，检查泵的轴线与管道轴线是否对中，如不对中，要进行调整。

二、泵的启动1.开启泵运行前，要先确保泵与进出口管道连接严密。

2.打开进水阀门，可适当放开泵的排气螺塞，使气体能顺利排出。

3.关闭泵的排气螺塞，然后打开电源开关，将电源连接到控制柜。

4.分别打开控制柜中的启动电源和主电源，并按照指示操作控制柜的按钮，使泵逐渐加速运行。

三、泵的运行1.当泵的运行达到额定转速后，检查泵的运行是否正常，如有异响或振动异常等情况，应立即停泵检查。

2.观察泵的压力表和流量表，确保泵的运行参数正常且稳定。

3.定期检查泵的密封处是否有泄漏现象，如有泄漏，要及时更换密封件。

4.定期检查泵的轴承温度，若温度过高，应停泵检查并添加润滑油。

5.对于长时间不使用的泵，应及时进行保养与检修，保证其良好的工作状态。

四、泵的停机1.停泵前，先关闭进水阀门，然后逐渐减速使泵完全停机，再关闭电源开关。

2.停泵后，要检查泵的密封处是否有泄漏现象，并及时进行维修。

3.清理泵的周围环境，确保泵的安全与整洁。

五、事故处理1.发生泵的异常振动或噪音时，应立即停泵检查，查明原因后进行维修。

2.当泵的进出口压力过高时，应关闭进水阀门，停泵检查原因，并及时进行维修。

3.当泵的转速异常或无法启动时，应检查电源是否正常，以及电机、控制柜等设备是否损坏。

六、安全注意事项1.在进行维修或保养时，必须先切断电源，并贴上相关警示标志。

2.在操作过程中，严禁将手或其他物体伸入泵内部，避免造成人身伤害。

3.如果发现泵有漏电现象，应立即切断电源，以免引发火灾等事故。

4.长时间停用泵时，应切断电源，关闭进出口阀门，并采取防尘、防潮等措施。

以上就是螺杆泵操作规程的正式版，希望能对螺杆泵的操作与维护提供指导与参考。
