环境保护和节能是建筑机电行业的重要目标。通过采用新技术和策略，如可 再生能源利用、节能措施和智能控制，可以有效降低建筑机电系统的能耗和 对环境的影响。
建筑材料与机电设备的相互作 用
建筑材料与机电设备的选择和应用直接影响着建筑机电系统的性能和效率。 深入了解建筑材料和机电设备之间的相互作用可以帮助我们在设计和施工过 程中做出最佳决策，从而提高建筑机电系统的功能和可靠性。
电气工程设计和施工
1
电气负荷计算
根据建筑的用途和需求来计算电气负荷，确保电力供应的稳定与安全。
灯具选择
选择高效、环保的灯具，同时满 足建筑的照明需求。
自动化系统在建筑机电中的应用
自动化系统概述
介绍自动化系统的基本原理 和应用范围。
建筑自动化系统设计
设计适当的自动化系统，实 现建筑机电系统的智能控制 和优化。
自动化系统管理
有效地管理和维护自动化系 统，确保其可靠性和安全性。
环境保护和节能在建筑机电中 的应用
《建筑机电课件》
建筑机电是建筑工程中至关重要的一部分，它。本课件将深入介绍建筑机电的各个方面。
建筑机电系统概述
建筑机电系统是为建筑物提供能源和服务的综合系统，包括供电系统、电气 设备、空调制冷系统、暖通系统、通风系统、消防系统、电梯系统和给排水 系统。了解这些系统的概述对于理解建筑机电的工作原理和互动关系至关重 要。
2
配电系统设计
设计适当的配电系统，确保电力分配合理、高效。
3
电气设备安装和调试
安全而有效地安装和调试电气设备，使其正常运行。
空调制冷工程设计和施工
空调负荷计算
制冷设备选择
根据建筑的尺寸、朝向和用途来 计算空调负荷，确保室内舒适度。
建筑材料与机电设备的相互作 用
建筑材料与机电设备的选择和应用直接影响着建筑机电系统的性能和效率。 深入了解建筑材料和机电设备之间的相互作用可以帮助我们在设计和施工过 程中做出最佳决策，从而提高建筑机电系统的功能和可靠性。
电气工程设计和施工
1
电气负荷计算
根据建筑的用途和需求来计算电气负荷，确保电力供应的稳定与安全。
灯具选择
选择高效、环保的灯具，同时满 足建筑的照明需求。
自动化系统在建筑机电中的应用
自动化系统概述
介绍自动化系统的基本原理 和应用范围。
建筑自动化系统设计
设计适当的自动化系统，实 现建筑机电系统的智能控制 和优化。
自动化系统管理
有效地管理和维护自动化系 统，确保其可靠性和安全性。
环境保护和节能在建筑机电中 的应用
《建筑机电课件》
建筑机电是建筑工程中至关重要的一部分，它。本课件将深入介绍建筑机电的各个方面。
建筑机电系统概述
建筑机电系统是为建筑物提供能源和服务的综合系统，包括供电系统、电气 设备、空调制冷系统、暖通系统、通风系统、消防系统、电梯系统和给排水 系统。了解这些系统的概述对于理解建筑机电的工作原理和互动关系至关重 要。
2
配电系统设计
设计适当的配电系统，确保电力分配合理、高效。
3
电气设备安装和调试
安全而有效地安装和调试电气设备，使其正常运行。
空调制冷工程设计和施工
空调负荷计算
制冷设备选择
根据建筑的尺寸、朝向和用途来 计算空调负荷，确保室内舒适度。
建筑机电安装ppt
根据项目需求和施工条件， 制定详细的施工计划，包 括施工进度、人员、材料 和设备等资源的安排。
施工图纸审核
对施工图纸进行详细审核， 确保图纸的正确性和完整 性，并与设计要求和规范 相符。
施工组织设计
根据施工计划和图纸，编 制施工组织设计，明确施 工方法、工艺流程、安全 措施等。
现场施工
施工进度控制
05 建筑机电安装的常见问题 与解决方案
电气安装问题与解决方案
总结词
电气安装问题通常涉及电线、电缆、开关等设备的安装，常见问题包 括短路、断路、漏电等。
短路
短路通常是由于电线接触不良或过载引起的，解决方案包括检查电线 连接是否牢固，使用合适的保险丝或断路器，以及避免超载。
断路
断路是由于电线断开或连接不良引起的，解决方案包括检查电线是否 破损或老化，重新连接断开部分。
气流组织不畅
气流组织不畅是由于风管设计不合理 或堵塞引起的，解决方案包括优化风 管设计，定期清洁风管。
噪音过大
噪音过大是由于设备振动或风管共振 引起的，解决方案包括增加减震装置， 改变风管布局或使用消音材料。
设备运行不稳定
设备运行不稳定是由于电气或控制系 统故障引起的，解决方案包括检查电 气和控制系统，修复故障部分。
提高建筑品质
优质的建筑机电安装可以提高建筑品 质，增强建筑的使用价值和市场竞争 力。
建筑机电安装的历史与发展
历史回顾
建筑机电安装随着建筑业的发展 而发展，从早期的简单设备安装 到现代的智能化系统集成，经历
了多个阶段。
技术进步
随着科技的进步，建筑机电安装技 术也在不断更新换代，智能化、自 动化技术的应用越来越广泛。
环保、消防等方面的要求。
案例二：高层住宅的电气与管道安装
施工图纸审核
对施工图纸进行详细审核， 确保图纸的正确性和完整 性，并与设计要求和规范 相符。
施工组织设计
根据施工计划和图纸，编 制施工组织设计，明确施 工方法、工艺流程、安全 措施等。
现场施工
施工进度控制
05 建筑机电安装的常见问题 与解决方案
电气安装问题与解决方案
总结词
电气安装问题通常涉及电线、电缆、开关等设备的安装，常见问题包 括短路、断路、漏电等。
短路
短路通常是由于电线接触不良或过载引起的，解决方案包括检查电线 连接是否牢固，使用合适的保险丝或断路器，以及避免超载。
断路
断路是由于电线断开或连接不良引起的，解决方案包括检查电线是否 破损或老化，重新连接断开部分。
气流组织不畅
气流组织不畅是由于风管设计不合理 或堵塞引起的，解决方案包括优化风 管设计，定期清洁风管。
噪音过大
噪音过大是由于设备振动或风管共振 引起的，解决方案包括增加减震装置， 改变风管布局或使用消音材料。
设备运行不稳定
设备运行不稳定是由于电气或控制系 统故障引起的，解决方案包括检查电 气和控制系统，修复故障部分。
提高建筑品质
优质的建筑机电安装可以提高建筑品 质，增强建筑的使用价值和市场竞争 力。
建筑机电安装的历史与发展
历史回顾
建筑机电安装随着建筑业的发展 而发展，从早期的简单设备安装 到现代的智能化系统集成，经历
了多个阶段。
技术进步
随着科技的进步，建筑机电安装技 术也在不断更新换代，智能化、自 动化技术的应用越来越广泛。
环保、消防等方面的要求。
案例二：高层住宅的电气与管道安装
建筑机电安装PPT幻灯片课件
工艺说明： 支架根部在做找平层时先做好混凝土墩，防水卷材卷到混凝土 墩上部。然后做砂浆保护层，保护层与管道支架之间填塞柔性 防水嵌缝油膏。
7
出屋面管道及支架-平屋面排风道
300*250 防雨百叶洞口
8
排风道
出屋面管道及支架-平屋面排风道
工艺说明：
滴水槽宽10mm，槽内平整光滑、楞角方正；盖板和腰线阳角平
48
风口、灯具、喷头、烟感等居中安装。
49
走廊排烟风口安装，百
叶方向朝上45°
吊顶上风口安装
50
电梯前室正压送风口安
装，叶面方向朝下45°
墙面消火栓箱，外门边 采用装饰材料包边，提 高了观感质量。
51
单口消火栓安装在箱体的 开门侧，阀门中心距地面 1.1m，距侧面14cm。

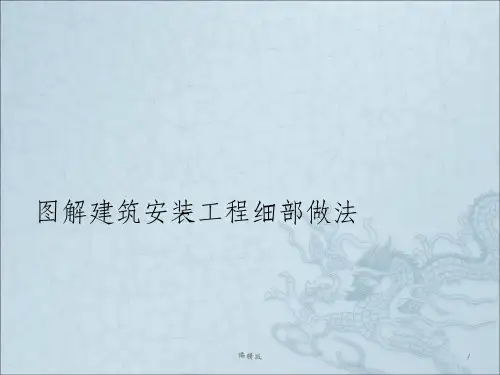

图解建筑安装工程细部做法
1
目录
一、屋面工程安装 二、隐蔽工程安装 三、配电箱、开关、插座安装 四、机电预留预埋 五、管、电井道内安装 六、走廊、大厅平顶上器具安装 七、地下室车库、配电间设施安装 八、地下室机房、泵房设施安装 九、室外消防接合器、避雷测试点安装 十、管、电、风细部安装
2
水落口及水落管-直式水落口的防水构造
5、根据上步所贴标识用尺子量出线盒的最终位置
29
示意图
钢筋
500 10 0
200 30 0 10 0
建筑50控制线
线盒
建筑面层 做法100mm
激光抄平 线
建筑完成 面
混凝土楼板
30
C、拆模后测量
31
二、各类穿墙、楼板套管
A、电气穿墙套管
32
入户电缆保护钢管预埋---单根注意坡度
室外地面
预埋钢管
7
出屋面管道及支架-平屋面排风道
300*250 防雨百叶洞口
8
排风道
出屋面管道及支架-平屋面排风道
工艺说明：
滴水槽宽10mm，槽内平整光滑、楞角方正；盖板和腰线阳角平
48
风口、灯具、喷头、烟感等居中安装。
49
走廊排烟风口安装，百
叶方向朝上45°
吊顶上风口安装
50
电梯前室正压送风口安
装，叶面方向朝下45°
墙面消火栓箱，外门边 采用装饰材料包边，提 高了观感质量。
51
单口消火栓安装在箱体的 开门侧，阀门中心距地面 1.1m，距侧面14cm。
图解建筑安装工程细部做法
1
目录
一、屋面工程安装 二、隐蔽工程安装 三、配电箱、开关、插座安装 四、机电预留预埋 五、管、电井道内安装 六、走廊、大厅平顶上器具安装 七、地下室车库、配电间设施安装 八、地下室机房、泵房设施安装 九、室外消防接合器、避雷测试点安装 十、管、电、风细部安装
2
水落口及水落管-直式水落口的防水构造
5、根据上步所贴标识用尺子量出线盒的最终位置
29
示意图
钢筋
500 10 0
200 30 0 10 0
建筑50控制线
线盒
建筑面层 做法100mm
激光抄平 线
建筑完成 面
混凝土楼板
30
C、拆模后测量
31
二、各类穿墙、楼板套管
A、电气穿墙套管
32
入户电缆保护钢管预埋---单根注意坡度
室外地面
预埋钢管
建筑机电安装pptPPT课件
编辑版
13
屋面电缆桥架安装，
盖板连接处采用压板
封缝，可防止雨水进
入桥架。支架底部做
成门型支架，顶部用
不锈钢球做帽子，合
理美观。
编辑版
屋面试验消火栓，压力 表、缓冲管、旋塞阀装 置齐全。
14
第二部分
隐蔽工程安装
编辑版
15
成排管道安装，法兰、沟槽设置错位，间距均 匀，合理美观。
编辑版
16
走廊上各种桥架、管道安装采用共用支架，走 向布置合理，结构紧凑
27
一、电气预埋放线定位流程
A、垂直标高控制
编辑版
28
测量垂直标高步骤流程
1、找准土建专业测量的建筑50控制线
2、根据土建50线量出用建筑面上200mm标高并作标识
3、用激光抄平仪将量出的机电用标高放到需要安装线盒 的位置
4、用胶带在有线盒旁的钢筋上按照激光抄平点贴标识
5、根据上步所贴标识用尺子量出线盒的最终位置
套管中部架设钢筋于楼板上，套管下部水泥砂浆吊模固定，预留套 管长度为楼板厚度、底板抹灰厚度与地面抹灰厚度总和，卫生间一 般预留50mm，套管两端与楼板上、下部齐平。
编辑版
38
第五部分
管、电井道内安装
编辑版
39
各种管道标识明显，水流方向标 识清楚，顶部采用装饰圈收口。
进道内桥架、母线安装。
编辑版
40
B、管道穿墙套管
编辑版
35
柔性穿墙管---效果好、加工安装复杂、有成品、
编辑版
36
刚性穿墙管迎水面防水--效果一般、加工安装简单、有成 品
苯板保护层 管根加强层 外墙防水层 地下室外墙
砂浆找坡 套管外壁 聚硫密封膏
机电安装安全培训PPT
常见安全风险
机械伤害
操作过程中可能发生夹 挤、碰撞、割伤等机械
伤害。
电气伤害
如触电、电弧烧伤等， 与用电设备和操作环境
相关。
坠落伤害
高处作业时可能发生的 坠落事故。
其他伤害
如噪声、高温、振动等 环境因素导致的伤害。
安全事故案例分析
某工厂电机安装事故
工人未按照规定佩戴防护用品，操作过程中发生触电事故，造成人员伤亡。
紧急救援措施
制定应急预案
培训救援人员
根据机电安装现场的实际情况，制定 针对性的应急救援预案，明确救援流 程和责任人。
对现场管理人员和救援人员进行专业 培训，提高其应急处置能力和救援技 能。
配备救援设备
确保现场配备足够的救援设备，如消 防器材、急救箱等，并定期检查其完 好性和有效性。
事故报告与调查
及时报告事故
一旦发生事故，应立即报告相关 部门和负责人，确保事故得到及
时处理。
成立调查小组
组织专业人员成立事故调查小组， 对事故进行全面调查和分析，查
明原因。
撰写事故报告
根据调查结果，撰写事故报告， 总结事故教训，提出改进措施。
预防措施与改进
定期检查维护
对机电安装设备进行定期检查和维护，确保设备正常运行，预防 事故发生。
警告标识
提醒作业人员注意潜在的危险或操作要点。
指示标识
指导作业全规范
03
作业前准备
01
02
03
了解作业内容
在开始作业前，应了解作 业的具体内容、步骤和注 意事项，以便更好地规划 作业过程。
检查工具和设备
确保所使用的工具和设备 完好无损，符合安全标准， 并准备好所需的安全防护 用品。
中建五局建筑工程水电机电安装工程施工工艺标准PPT
机电施工工艺标准
目录
目 录
一、机电工程概括及施工流程 二、库房布置、机电材料样品及码放 三、预留预埋施工工艺 四、电气工程施工工艺
二、预留预埋质量工艺标准 五、通风与空调工程施工工艺 六、给排水工程施工工艺
一、机电工程概括及施工流程
1、机电功能概括
现代建筑工程的功能已从简单的遮风、避雨、避寒的原始 功能，发展到能够不受外界环境的影响，可以独立营造出具有 良好的给水、排水、通风、采光、恒温、恒湿、防雷、防火、 通讯、安保等一系列的现代建筑功能。而这些现代建筑功能的 实现及功能的可靠性，都是由建筑工程中的机电系统来实现的。 具体包含给水排水及采暖、建筑电气、通风与空调、智能建筑、 电梯等五个分部工程。
2、库房货架选型
搁板型（标准型）
搁板式货架形状美观，结构科学，安装拆卸简单，便于运输，层高可 根据需要任意调节，每层层板均布载荷范围在100kg~300kg 之间。
二、库房布置、机电材料样品及码放
2、库房货架选型
“¥”形货架
“L”形货架
造型简洁，强度高，承载力相对较好，制 造型单一，相对承载力强，简单、便
7、材料样品展示（虹吸雨水管及配件）
二、库房布置、机电材料样品及码放
7、材料样品展示（各种阀门）
二、库房布置、机电材料样品及码放
7、材料样品展示（软接头或伸缩节）
二、库房布置、机电材料样品及码放
7、材料样品展示（电线电缆）
二、库房布置、机电材料样品及码放
7、材料样品展示（电缆接头）
二、库房布置、机电材料样品及码放
二、库房布置、机电材料样品及码放
采用标准库架，各种管件、配件按规格型号排 列整齐，标识清晰（中建三局安装银湖蓝山）
二、库房布置、机电材料样品及码放
目录
目 录
一、机电工程概括及施工流程 二、库房布置、机电材料样品及码放 三、预留预埋施工工艺 四、电气工程施工工艺
二、预留预埋质量工艺标准 五、通风与空调工程施工工艺 六、给排水工程施工工艺
一、机电工程概括及施工流程
1、机电功能概括
现代建筑工程的功能已从简单的遮风、避雨、避寒的原始 功能，发展到能够不受外界环境的影响，可以独立营造出具有 良好的给水、排水、通风、采光、恒温、恒湿、防雷、防火、 通讯、安保等一系列的现代建筑功能。而这些现代建筑功能的 实现及功能的可靠性，都是由建筑工程中的机电系统来实现的。 具体包含给水排水及采暖、建筑电气、通风与空调、智能建筑、 电梯等五个分部工程。
2、库房货架选型
搁板型（标准型）
搁板式货架形状美观，结构科学，安装拆卸简单，便于运输，层高可 根据需要任意调节，每层层板均布载荷范围在100kg~300kg 之间。
二、库房布置、机电材料样品及码放
2、库房货架选型
“¥”形货架
“L”形货架
造型简洁，强度高，承载力相对较好，制 造型单一，相对承载力强，简单、便
7、材料样品展示（虹吸雨水管及配件）
二、库房布置、机电材料样品及码放
7、材料样品展示（各种阀门）
二、库房布置、机电材料样品及码放
7、材料样品展示（软接头或伸缩节）
二、库房布置、机电材料样品及码放
7、材料样品展示（电线电缆）
二、库房布置、机电材料样品及码放
7、材料样品展示（电缆接头）
二、库房布置、机电材料样品及码放
二、库房布置、机电材料样品及码放
采用标准库架，各种管件、配件按规格型号排 列整齐，标识清晰（中建三局安装银湖蓝山）
二、库房布置、机电材料样品及码放
机电安装工程质量管控要点PPT
钢制模具模板上留槽
57
二、4、排水管件预埋
问题描述：
防渗漏现浇型止水节施工技术
止水节内环破损
过早撕除积水处理器保护胶条
关键词：成品保护
保护过当：胶带封过
阻水沿
58
同层排水施工顺序
59
防渗漏现浇型止水节施工技术
防渗漏现浇型止水节拆分图
60
防渗漏现浇型止水节施工技术
防渗漏现浇型止水节放置
61
防渗漏现浇型止水节施工技术
楼板安装线盒
21
2.4 线盒维护
线盒、强弱电箱周围规则抹灰施工步骤：
1、先打灰饼固定线盒或电箱，对线盒或电箱 周围抹灰平整度偏差较大的位置进行打磨。 2、根据线盒或电箱具体尺寸，帖一个长、宽 都大于线盒或电箱5cm-7cm的美纹纸外框（ 美纹纸宽度约为1cm）。 3、在美纹纸框内刮一层聚合物砂浆。 4、撕下美纹纸，保证聚合物砂浆周围规则美 观。
8
1.4 地下室平面布置优化
1、按专业（强弱电、给排水、供暖、消防 、人防等）审核施工图纸，确保预留孔 洞、管线尺寸、设施设备功能齐全。
2、将所有机电安装图纸综合在一起进行重 新布局，确保施工过程中各种管线布局 合理，避免因管线冲突而无法施工的局 面。
3、布局过程中要考虑标高合理、外观美观 、风管处照度等因素。
70
三、装修阶段机电安装配合通病
三 、装修阶段机电安装配合通病
外墙雨水管、冷凝水安装 引下线 水管间距问题 坐便、手盆离墙距离 各构件定位
二次结构线管安装 强、弱电箱安装 开关、插座底盒跨砖安装 注意事项 水电精确定位
推 荐 做 法
结合电箱的预留孔洞尺寸确定自制套筒的间距
➢ 优点：
1、操作简便； 2、封堵严密，不存在堵管风险； 3、保证线管定位精准； 4、管间距合理
57
二、4、排水管件预埋
问题描述：
防渗漏现浇型止水节施工技术
止水节内环破损
过早撕除积水处理器保护胶条
关键词：成品保护
保护过当：胶带封过
阻水沿
58
同层排水施工顺序
59
防渗漏现浇型止水节施工技术
防渗漏现浇型止水节拆分图
60
防渗漏现浇型止水节施工技术
防渗漏现浇型止水节放置
61
防渗漏现浇型止水节施工技术
楼板安装线盒
21
2.4 线盒维护
线盒、强弱电箱周围规则抹灰施工步骤：
1、先打灰饼固定线盒或电箱，对线盒或电箱 周围抹灰平整度偏差较大的位置进行打磨。 2、根据线盒或电箱具体尺寸，帖一个长、宽 都大于线盒或电箱5cm-7cm的美纹纸外框（ 美纹纸宽度约为1cm）。 3、在美纹纸框内刮一层聚合物砂浆。 4、撕下美纹纸，保证聚合物砂浆周围规则美 观。
8
1.4 地下室平面布置优化
1、按专业（强弱电、给排水、供暖、消防 、人防等）审核施工图纸，确保预留孔 洞、管线尺寸、设施设备功能齐全。
2、将所有机电安装图纸综合在一起进行重 新布局，确保施工过程中各种管线布局 合理，避免因管线冲突而无法施工的局 面。
3、布局过程中要考虑标高合理、外观美观 、风管处照度等因素。
70
三、装修阶段机电安装配合通病
三 、装修阶段机电安装配合通病
外墙雨水管、冷凝水安装 引下线 水管间距问题 坐便、手盆离墙距离 各构件定位
二次结构线管安装 强、弱电箱安装 开关、插座底盒跨砖安装 注意事项 水电精确定位
推 荐 做 法
结合电箱的预留孔洞尺寸确定自制套筒的间距
➢ 优点：
1、操作简便； 2、封堵严密，不存在堵管风险； 3、保证线管定位精准； 4、管间距合理
建筑机电安装ppt(共103张PPT)
第十部分
管、电、风细部安装
机房保温管道穿墙接逢处理，采用铝皮装饰圈。
机房保温管道穿墙接逢处理，采用铝皮 装饰圈。
管道穿墙处用镀锌钢板装饰圈做收口处理
成排管道安装：直线部分管道互相平行，间距均匀；弯 曲部分弯头设置在一条直线上，保持与直线部分等距离。
保温水管穿墙，预留刚性套管，位置准确。
预埋套管排布整齐
第五部分
管、电井道内安装
各种管道标识明显，水流方向标识清楚， 顶部采用装饰圈收口。
进道内桥架、母线安装。
管井内立管承重支架设置，支架与管道之间用圆弧形板焊接， 经过镀锌后，进行二次安装，采用槽钢做承重支承件。
桥架内电缆敷设，整齐、 美观、牢固。 成排配电箱安装，整齐美观， 成排线槽安装合理。
柔性穿墙管---效果好、加工安装复杂、有成品、
刚性穿墙管迎水面防水--效果一般、加工安装简单、有成品
苯板保护层 管根加强层 外墙防水层 地下室外墙
砂浆找坡 套管外壁 聚硫密封膏
止水钢板
设备管道 沥青麻丝填实
迎水面
无防水要求楼板套管预埋
钢套管 楼板
工艺说明：
套管中部架设钢筋于楼板上，套管下部水泥砂浆吊模固定，预留套管长度为 楼板厚度、底板抹灰厚度与地面抹灰厚度总和，卫生间一般预留50mm，套管 两端与楼板上、下部齐平。
风管制作安装规范。
风管、水管排布错落有致，安装规范合理， 且穿墙处均安装有预留套管。
吊顶内风管、水管、桥架、线管排布横平竖直，上下 错落有致。
走廊综合管理布置
圆弧走廊综合管理布置
走廊吊顶内风管、水管、桥架、管线安装前进行 二次深化设计，采用电脑排版，布局科学合理。
第三部分
配电箱、开关、插座安装
《机电安装图片》课件
现场准备
清理现场，确保具备施工条件 。
人员准备
组织施工队伍，进行技术交底 。
物资准备
准备所需设备、材料、工具等 。
设备安装
设备检查
基础制作
设备就位
管线连接
核对设备规格、型号， 确保符合设计要求。
根据设备要求，制作相 应的基础结构。
将设备平稳地放置在基 础上。
按照设计图纸，连接各 机电设备之间的管线。
04 机电安装案例
CHAPTER
案例一：某工厂的机电安装
总结词
大型复杂、综合性强
详细描述
该案例涉及工厂内的各种机电设备安装，包括但不限于生产线上的机械设备、 电气设备以及控制系统等。安装过程中需要考虑设备布局、管道走向、安全防 护等多个方面，对技术要求较高。
案例二：某大楼的电梯安装
总结词
精密细致、安全可靠
紧急救援
在保证安全的前提下，迅速进行紧急救援， 如止血、心肺复苏等。
事故调查
对事故进行调查，找出原因，防止类似事故 再次发生。
提供心理支持
为受到影响的工人提供心理支持，帮助他们 度过难关。
谢谢
THANKS
《机电安装图片》ppt课件
目录
CONTENTS
• 机电安装概述 • 机电安装流程 • 机电安装技术 • 机电安装案例 • 机电安装安全
01 机电安装概述
CHAPTER
机电安装的定义与特点
定义
技术性强
安全风险高
质量要求高
机电安装是涵盖了电气、机械 、电子等多个工程领域的综合 安装工程，主要涉及设备的采 购、运输、保管、安装、调试 以及最终验收等环节。
随着物联网、大数据等技术的发展，机电 安装将更加智能化，实现远程监控和自动 控制。
民用建筑机电工程施工技术管理培训课件
专业化
机电工程涉及的领域和专 业越来越广泛，需要更加 专业化的技术和管理人才 来满足市场需求。
02
机电工程施工技术管理
施工前的准备工作
施工组织设计
根据工程规模、特点、要求， 制定详细的施工组织设计方案 ，明确施工工艺、流程、进度
计划等。
施工图会审
对施工图纸进行全面审查，确 保图纸的完整性、准确性和规 范性，及时发现并解决存在的 问题。
民用建筑机电工程施工技术 管理培训课件
• 机电工程概述 • 机电工程施工技术管理 • 机电工程材料与设备 • 机电工程施工质量与安全 • 机电工程施工技术案例分析 • 机电工程施工技术发展趋势与展望
01
机电工程概述
机电工程定义与特点
机电工程定义
机电工程是涵盖了机械、电子、 计算机等多个学科领域的综合性 工程，主要涉及机械、电气、自 动化等方面的技术和应用。
调节。
给排水设备
包括水泵、水箱、阀门等，用 于水的输送、储存和控制。
消防设备
如灭火器、消防栓、报警器等 ，用于火灾的预防和应急救援
。
材料与设备的维护保养
定期检查
清洁保养
对材料和设备进行定期 检查，确保其完好无损。
保持设备清洁，防止污 垢和锈蚀。摩擦。
维修更换
对损坏或老化的设备进 行维修或更换，确保其
正常工作。
04
机电工程施工质量与安全
施工质量管理体系
质量目标与计划
制定明确的质量目标，并制定相应的 质量计划，确保施工过程符合国家及 行业标准。
质量监控
质量验收
制定严格的质量验收标准，对完成的 施工项目进行验收，确保质量达标。
建立完善的质量监控体系，对施工过 程进行实时监测，确保施工质量。

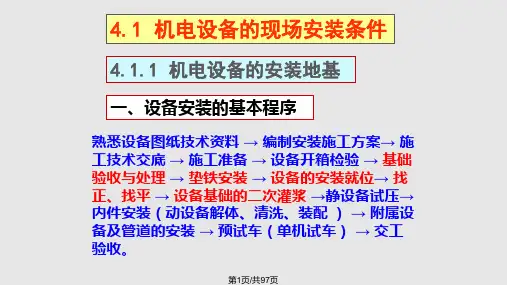

机电设备安装与调试PPT课件
第1页/共97页
二、机电设备基础的分类
设备基础按材料分为混凝土结构基础、金属结构基 础两类；此两类设备基础都是我们在设备安装中常 见的。其中混凝土设备基础中以块体式、框架式最 为常见的。 块体式按其形状类型分为：
矩形基础（如泵类等） 圆形设备基础（如塔类） 联合设备基础（机组类） 相互关联设备基础（如箱式炉类、管廊架等） 环状设备基础（如球罐、储罐）等多种形状的 设备基。
第6页/共97页
五、基础的检查与验收
设备基础几何尺寸的检查的内容： ●核对基础几何尺寸应符合设计文件要求； ●检查坐标中心线偏差，检查方法沿纵横两个方向测量，并取其中最大值； ●预埋地脚螺栓标高、位置、方位是否正确；照片3\壳体排凝罐螺栓错位.jpg;照
片3\急冷水旋分离器螺栓错位.jpg ●预留孔洞的深度，垂直度、坐标位置是否符合设计要求； ●块式基础几何偏差标准见GB50231中照片5\设备基础允许偏差.png标高、预留
扣长度的总和。
第14页/共97页
典型事例-非正规的地脚螺栓
第15页/共97页
八、垫铁
第16页/共97页
1.垫铁的作用 垫铁是用于设备的找正找平，使机械设备
安装达到所要求的标高和水平，同时承担设备的质 量和拧紧地脚螺栓的预紧力，并将设备的振动传给 基础，来减少设备的振动。 2.垫铁分类
(1)平垫铁 又名矩形垫铁，用于承受主要负 荷和有较强连续振动的设备。
这种做法适宜垫铁组高度大于50mm以上的空 间；不便于压浆后检查压浆垫铁的纵横向水平，优 点是快，掌握难度大。精度比不上做法一
第30页/共97页
做法三：
利用一次灌浆的适当时机，完成座浆垫板的做法；
具体做法是：
⑴、在一次灌浆后，当灌浆材料等到适当时机，表 面水分基本消失，平垫铁放上去不自由下陷时，用平垫 铁对一次灌浆材料直接进行压浆（压浆的方法同做法二 ）；
二、机电设备基础的分类
设备基础按材料分为混凝土结构基础、金属结构基 础两类；此两类设备基础都是我们在设备安装中常 见的。其中混凝土设备基础中以块体式、框架式最 为常见的。 块体式按其形状类型分为：
矩形基础（如泵类等） 圆形设备基础（如塔类） 联合设备基础（机组类） 相互关联设备基础（如箱式炉类、管廊架等） 环状设备基础（如球罐、储罐）等多种形状的 设备基。
第6页/共97页
五、基础的检查与验收
设备基础几何尺寸的检查的内容： ●核对基础几何尺寸应符合设计文件要求； ●检查坐标中心线偏差，检查方法沿纵横两个方向测量，并取其中最大值； ●预埋地脚螺栓标高、位置、方位是否正确；照片3\壳体排凝罐螺栓错位.jpg;照
片3\急冷水旋分离器螺栓错位.jpg ●预留孔洞的深度，垂直度、坐标位置是否符合设计要求； ●块式基础几何偏差标准见GB50231中照片5\设备基础允许偏差.png标高、预留
扣长度的总和。
第14页/共97页
典型事例-非正规的地脚螺栓
第15页/共97页
八、垫铁
第16页/共97页
1.垫铁的作用 垫铁是用于设备的找正找平，使机械设备
安装达到所要求的标高和水平，同时承担设备的质 量和拧紧地脚螺栓的预紧力，并将设备的振动传给 基础，来减少设备的振动。 2.垫铁分类
(1)平垫铁 又名矩形垫铁，用于承受主要负 荷和有较强连续振动的设备。
这种做法适宜垫铁组高度大于50mm以上的空 间；不便于压浆后检查压浆垫铁的纵横向水平，优 点是快，掌握难度大。精度比不上做法一
第30页/共97页
做法三：
利用一次灌浆的适当时机，完成座浆垫板的做法；
具体做法是：
⑴、在一次灌浆后，当灌浆材料等到适当时机，表 面水分基本消失，平垫铁放上去不自由下陷时，用平垫 铁对一次灌浆材料直接进行压浆（压浆的方法同做法二 ）；
机电安装与装饰、幕墙单位的交叉点及其配合ppt课件
6
二、机电安装与装饰施工的交叉点
样板区施工开关、插座安装出现问题举例：
1、A1栋样板区卫生间开关距门框边距离过远，拆除 墙面瓷砖重新进行了安装； 返工原因：未提前确定门洞尺寸、门框位置，认为现 场已有门洞尺寸、位置即为完成后的门框位置，后续 施工时门洞宽度缩小太多，导致开关距门框边过远。 2、E1栋样板区厨房拟采用移门，安装于厨房外，移 门打开后会遮挡住厨房照明开关，如将开关挪至厨房 内部或餐厅墙面，不符合人的使用习惯，建议将移门 做在厨房内部。 3、E1栋样板区卧室门边照明开关有3个，如开关距门框边 15cm安装，会与卧室柜子冲突，经沟通后将柜子宽度缩小， 满足开关安装空间。
火灾自动报警及消防联动控 制系统 防雷接地系统 弱电智能化系统
室外泛光照明系统
消控室消防控制主机、线管线盒、线缆及烟感、温感、消防广播、消防报警 按钮、火灾显示盘等末端设备安装
基础接地网、避雷引上引下线、避雷带、避雷针、局部等电位、总等电位、 机电设备及门窗、栏杆等外漏金属接地等
涉及系统较多，主要工作内容为弱电机房机柜、机架、控制主机、显示器、 弱电管线及末端设备（如监控、发布屏、广播、入侵报警探测器、门禁刷卡 器、门禁控制器、闸机、网络接口、电话接口、有限电视接口、无线巡更点、 无线AP的安装等）
1、 电气专业与装饰施工的交叉点
吊顶边龙骨、顶板吊筋施工时需注意汽钉 打墙的位置，壁让墙内预埋的线管、水管 ，避免电线、水管破损，重新凿墙修理
户内地面二次明配线管施工完毕后，需 校核线管上表面至建筑1米线高度，保证 后续木地板或瓷砖铺设所需高度，E1F2 栋户内地面因高度不足开凿了地面
线管线盒、线缆、配电箱、控制器、灯槽、灯具的安装等
柴油发电系统
柴油发电机、配电箱、桥架、管线等
二、机电安装与装饰施工的交叉点
样板区施工开关、插座安装出现问题举例：
1、A1栋样板区卫生间开关距门框边距离过远，拆除 墙面瓷砖重新进行了安装； 返工原因：未提前确定门洞尺寸、门框位置，认为现 场已有门洞尺寸、位置即为完成后的门框位置，后续 施工时门洞宽度缩小太多，导致开关距门框边过远。 2、E1栋样板区厨房拟采用移门，安装于厨房外，移 门打开后会遮挡住厨房照明开关，如将开关挪至厨房 内部或餐厅墙面，不符合人的使用习惯，建议将移门 做在厨房内部。 3、E1栋样板区卧室门边照明开关有3个，如开关距门框边 15cm安装，会与卧室柜子冲突，经沟通后将柜子宽度缩小， 满足开关安装空间。
火灾自动报警及消防联动控 制系统 防雷接地系统 弱电智能化系统
室外泛光照明系统
消控室消防控制主机、线管线盒、线缆及烟感、温感、消防广播、消防报警 按钮、火灾显示盘等末端设备安装
基础接地网、避雷引上引下线、避雷带、避雷针、局部等电位、总等电位、 机电设备及门窗、栏杆等外漏金属接地等
涉及系统较多，主要工作内容为弱电机房机柜、机架、控制主机、显示器、 弱电管线及末端设备（如监控、发布屏、广播、入侵报警探测器、门禁刷卡 器、门禁控制器、闸机、网络接口、电话接口、有限电视接口、无线巡更点、 无线AP的安装等）
1、 电气专业与装饰施工的交叉点
吊顶边龙骨、顶板吊筋施工时需注意汽钉 打墙的位置，壁让墙内预埋的线管、水管 ，避免电线、水管破损，重新凿墙修理
户内地面二次明配线管施工完毕后，需 校核线管上表面至建筑1米线高度，保证 后续木地板或瓷砖铺设所需高度，E1F2 栋户内地面因高度不足开凿了地面
线管线盒、线缆、配电箱、控制器、灯槽、灯具的安装等
柴油发电系统
柴油发电机、配电箱、桥架、管线等
建筑机电安装(培训PPT)
第16页
6.1管线综合布置技术
二、主要技术内容
2、建立深化设计管理组织机构
在施工项目部组建设计部门，以工程技术管理人员和 制图人员为基础，组成具有丰富管理经验、组织协调能力强、 技术水平高的设计管理机构。通过这个机构对整个施工和设 计过程实施管理、指挥、协调、监督。同时根据工程管理的 需要，负责对整个工程的各专业、各分包进行施工管理、组 织、协调、检查、监督；为机电总承包管理提供有效的技术 支持。
第12页
6.1管线综合布置技术
二、主要技术内容
第13页
6.1页
6.1管线综合布置技术
二、主要技术内容
第15页
6.1管线综合布置技术
二、主要技术内容
1、应用条件
首先应具备有效版本的电子版设计图纸； 其次应配备必要的硬件设备和办公条件，如：计算机、 存储介质、打印设备、网络、专业设计软件等； 同时建立管理制度明确图纸编制的依据和责权范围， 建立清楚明了的操作目录和文件档案以便日后查找，对所有 的工程相关的文件进行留档和归类。
2
有压管道让无压管道
第17页
6.1管线综合布置技术
二、主要技术内容
3、制定整体计划和规划工作流程
制订详细的计划才使整个工作具有可操作性和可评估 性，确定人力和物力的配备。 建立具有可操作性的工作流程，因为每个工程的性质、 特点和涉及专业都不同，所以必须根据工程自身的特性来制 定工作流程。由于管线综合平衡是中心内容，所有的工作都 是围绕管线综合平衡来扩展，所以最终的控制和安排也主要 通过管线综合平衡图来实现。
第18页
6.1管线综合布置技术
二、主要技术内容
4、管线综合布置的六大原则
原 1 则 说 明 小管让大管，越大越优先
建筑施工机电安装安全生产知识培训 ppt课件
本质安全的定义
是指通过设计等手段使生产设备或生产系统本身具有安全性，即使在误操作或发生故障的 情况下也不会造成事故。
2021/8/7
17
风险控制的基本原则： 1）首先考虑消除危险源或限制可能意外释放的能量程度，实现本质安全；
2）以安全品替代危险品； 3）采取工程控制措施，以降低事故发生的概率或严重程度； 4）采取管理控制措施，如组织机构、安全教育、安全检查、安全标识、警告措施 等；
2021/8/7
26
• 触电
1定义：电流流经人体或电弧烧灼，造成生理伤害的事故。
触电是由于人体直接接触电源受到一定量的电流通过人体致使组织损伤
和功能障碍甚至死亡。
•
触电伤害 2适用范围：人体接触带电设备金属外壳、裸露线头、带电导体，起重作
业时吊臂等误触高压线或感应带电，雷击伤害，触电后坠落，电灼伤等。
物品。目前常见的、用途较广的约有2200余种。
2021/8/7
52
1．危险品库房、实验室、锅炉房、配电房、配气房、车库、食堂等要害部位，非工作人员 未经批准严禁入内。
2．各种安全防护装置、照明、信号、监测仪表、警戒标记、防雷、报警装置等设备要定期 检查，不得随意拆除和非法占用。
3．易燃易爆、剧毒、放射、腐蚀和性质相抵触的各类物品，必须分类妥善存放，严格管理， 保持通风良好，并设置明显标志。仓库及易燃易爆粉尘和气体场所使用防爆灯具。
44
安全帽是防止冲击物伤害头部的防护用品。由帽壳、帽衬、下颊带和后箍组成进入施工现 场必须正确带好安全帽。
施工现场发生的伤亡事故，特别是物体打击和高出坠落事故表明：凡是正确带好安全帽， 就会减轻和避免事故的后果；如果未正确带好安全 帽，就会失去它保护头部的防护作用，
是指通过设计等手段使生产设备或生产系统本身具有安全性，即使在误操作或发生故障的 情况下也不会造成事故。
2021/8/7
17
风险控制的基本原则： 1）首先考虑消除危险源或限制可能意外释放的能量程度，实现本质安全；
2）以安全品替代危险品； 3）采取工程控制措施，以降低事故发生的概率或严重程度； 4）采取管理控制措施，如组织机构、安全教育、安全检查、安全标识、警告措施 等；
2021/8/7
26
• 触电
1定义：电流流经人体或电弧烧灼，造成生理伤害的事故。
触电是由于人体直接接触电源受到一定量的电流通过人体致使组织损伤
和功能障碍甚至死亡。
•
触电伤害 2适用范围：人体接触带电设备金属外壳、裸露线头、带电导体，起重作
业时吊臂等误触高压线或感应带电，雷击伤害，触电后坠落，电灼伤等。
物品。目前常见的、用途较广的约有2200余种。
2021/8/7
52
1．危险品库房、实验室、锅炉房、配电房、配气房、车库、食堂等要害部位，非工作人员 未经批准严禁入内。
2．各种安全防护装置、照明、信号、监测仪表、警戒标记、防雷、报警装置等设备要定期 检查，不得随意拆除和非法占用。
3．易燃易爆、剧毒、放射、腐蚀和性质相抵触的各类物品，必须分类妥善存放，严格管理， 保持通风良好，并设置明显标志。仓库及易燃易爆粉尘和气体场所使用防爆灯具。
44
安全帽是防止冲击物伤害头部的防护用品。由帽壳、帽衬、下颊带和后箍组成进入施工现 场必须正确带好安全帽。
施工现场发生的伤亡事故，特别是物体打击和高出坠落事故表明：凡是正确带好安全帽， 就会减轻和避免事故的后果；如果未正确带好安全 帽，就会失去它保护头部的防护作用，
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ppt课件
42
母线支架接地。
母线穿越楼板处的防火封堵。
ppt课件
43
桥架穿越楼板处采用防火板、硅钙板收口， 桥架内采用防火泥、防火枕封堵。
ppt课件
44
第六部分
走廊、大厅平顶上器具安装
ppt课件
4、用胶带在有线盒旁的钢筋上按照激光抄平点贴标识
5、根据上步所贴标识用尺子量出线盒的最终位置
ppt课件
29
示意图
钢筋
建筑50控制线
线盒
500 10 0
200 30 0 10 0
建筑面层
做法100mm
ppt课件
激光抄平 线
建筑完成 面
混凝土楼板
30
C、拆模后测量
ppt课件
31
二、各类穿墙、楼板套管
直式水落口
1-防水层；2-附加层；3-密封材料； 4-水落口杯
ppt课件
3
水落口及水落管-直式水落口的防水构造
工艺说明：
屋面直式水落口周围半径500mm范围内坡度不应小于5%，水
落口面层排砖整齐、勾缝光滑平整、水落口处无积水现象、
水箅子起落灵活，整体达到最佳观感质量。水落口杯与基层
接触处应留宽20mm、深20mm凹槽，嵌密封材料。
A、电气穿墙套管
ppt课件
32
入户电缆保护钢管预埋---单根注意坡度
室外地面
预埋钢管
＞0.7m ＞0.1m
盖板
焊接钢板
工艺说明：
预埋在建筑物外墙的钢管上焊接6mm厚钢板，套管的预埋应
使内穿的电缆距地面大于0.7m，距盖板大于0.1m，预埋套管
室内一端应高于室外一端。
ppt课件
33
成排机电套管预留
滴水槽宽10mm，槽内平整光滑、楞角方正；盖板和腰线阳角平
直方正。分色清晰、无污染，檐口做成坡度明显、底口光滑、
线条顺直的鹰嘴；盖板顶部抹灰，应留置10mm宽分格缝，避免
开裂。
ppt课件
9
屋面反光照灯安装，支座、支架、灯具浑 然成一体，接地牢固可靠。
ppt课件
10
风机基础施工质量精美，减 振器、槽钢支架安装正确， 接地良好。
砂浆找坡 套管外壁 聚硫密封膏源自止水钢板设备管道 沥青麻丝填实
迎水面
ppt课件
37
无防水要求楼板套管预埋
钢套管
楼板
工艺说明：
套管中部架设钢筋于楼板上，套管下部水泥砂浆吊模固定，预留套 管长度为楼板厚度、底板抹灰厚度与地面抹灰厚度总和，卫生间一 般预留50mm，套管两端与楼板上、下部齐平。
ppt课件
38
图解建筑安装工程细部做法
ppt课件
1
目录
一、屋面工程安装
二、隐蔽工程安装
三、配电箱、开关、插座安装
四、机电预留预埋
五、管、电井道内安装
六、走廊、大厅平顶上器具安装
七、地下室车库、配电间设施安装
八、地下室机房、泵房设施安装
九、室外消防接合器、避雷测试点安装
十、管、电、风细部安装
ppt课件
2
水落口及水落管-直式水落口的防水构造
通风机进风口增加向下弯头，可防止雨水进入
侵蚀风机。采用不锈钢软接头，克服了其它软
接强度、抗腐蚀性、抗老化性差的缺点。风机、
风管标志齐全。ppt课件
11
屋面风机安装防震垫,软接头安装正确
风机风口处加钢罩，风机安装正确。
ppt课件
12
屋面引出的动力线做防 水弯头，包塑金属软管 长度小于80cm，线管与软 管连接采用专用接头， 接地明显可靠。
ppt课件
20
吊顶内风管、水管、桥架、线管排布横平竖直， 上下错落有致。
ppt课件
21
走廊综合管理布置
ppt课件
22
圆弧走廊综合管理布置
ppt课件
23
走廊吊顶内风管、水管、桥架、管线安装 前进行二次深化设计，采用电脑排版，布 局科学合理。
ppt课件
24
第三部分
配电箱、开关、插座安装
ppt课件
ppt课件
4
出屋面管道及支架-出屋面管道
出屋面管道 嵌缝油膏
卡箍 砂浆墩
ppt课件
5
出屋面管道及支架-出屋面管道
工艺说明：
管道根部按照防水要求做法八字角和附加层，卷材卷起至少
250mm，上端用卡箍固定。砂浆墩与管道之间填塞柔性防水嵌缝
油膏。砂浆墩外侧可根据设计要求的颜色和材质涂刷防水型外
墙涂料。
第五部分
管、电井道内安装
ppt课件
39
各种管道标识明显，水流方向标 识清楚，顶部采用装饰圈收口。
进道内桥架、母线安装。
ppt课件
40
管井内立管承重支架设置，支架与管道之间用圆弧形板焊 接，经过镀锌后，进行二次安装，采用槽钢做承重支承件。
ppt课件
41
桥架内电缆敷设，整齐、 美观、牢固。
成排配电箱安装，整齐美 观，成排线槽安装合理。
工艺说明：
线缆导管上的密闭翼环的厚度一般不小于3mm，
导管出墙面不小于50mm。
ppt课件
34
二、各类穿墙、楼板套管
B、管道穿墙套管
ppt课件
35
柔性穿墙管---效果好、加工安装复杂、有成品、
ppt课件
36
刚性穿墙管迎水面防水--效果一般、加工安装简单、有成 品
苯板保护层 管根加强层 外墙防水层 地下室外墙
25
单个开关安装。
成排开关安装，标高一致， 平整牢固。
ppt课件
26
第四部分
机电预留预埋
ppt课件
27
一、电气预埋放线定位流程
A、垂直标高控制
ppt课件
28
测量垂直标高步骤流程
1、找准土建专业测量的建筑50控制线
2、根据土建50线量出用建筑面上200mm标高并作标识
3、用激光抄平仪将量出的机电用标高放到需要安装线盒 的位置
屋面保温管道金属保 护壳和支架接地牢固 可靠。
ppt课件
13
屋面电缆桥架安装， 盖板连接处采用压板 封缝，可防止雨水进 入桥架。支架底部做 成门型支架，顶部用 不锈钢球做帽子，合 理美观。
ppt课件
屋面试验消火栓，压力 表、缓冲管、旋塞阀装 置齐全。
14
第二部分
隐蔽工程安装
ppt课件
15
成排管道安装，法兰、沟槽设置错位，间距均 匀，合理美观。
ppt课件
16
走廊上各种桥架、管道安装采用共用支架，走 向布置合理，结构紧凑
ppt课件
17
桥架与桥架、桥架与支架之 间跨接规范，标识齐全。
电气配管横平竖直，接 地跨接可靠，防腐到位。
ppt课件
18
灯头盒接地跨接规范。 风管制作安装规范。
ppt课件
19
风管、水管排布错落有致，安装规范 合理，且穿墙处均安装有预留套管。
ppt课件
6
出屋面管道及支架-出屋面支架
工艺说明：
支架根部在做找平层时先做好混凝土墩，防水卷材卷到混凝土
墩上部。然后做砂浆保护层，保护层与管道支架之间填塞柔性
防水嵌缝油膏。
ppt课件
7
出屋面管道及支架-平屋面排风道
300*250 防雨百叶洞口
排风道
ppt课件
8
出屋面管道及支架-平屋面排风道
工艺说明：
