植筋隐蔽工程检查记录(填充墙)

7、卫生间墙下做200㎜高素混凝土墙，宽度同墙厚，强度C25。
8、留置标养砂浆试块一组。
主要
材料
规格
及
试验
编号
名称
规格
出厂合格证编号
试验编号
非粘土烧结砖水泥砂Fra bibliotek配合比
砂浆试块
结
论
监理工程师施工技术施工
（建设单位代表）：负责人：质检员：填写人：
砌筑隐蔽工程检查验收记录
C6-01
工程名称
验收时间
年月日
编号
施工单位
验收部位
一层墙体
依
据
及
内
容
一、隐检依据:根据设计图纸结构说明及国家相关标准规范。
二、隐检内容：
1、进场原材均有厂家提供的产品合格证及检测报告，且二次复试均合格。
2、一层墙体砌筑采用非粘土烧结砖，Mb5混合砂浆，砂浆采用现场搅拌。
3、填充墙与柱连接处沿墙、柱全高设钢筋拉结，拉结筋为2φ6.5@400，锚入混凝土墙柱内长为200㎜，伸入填充墙内长度取1/5墙长且不小于700㎜，端部做90度弯钩，弯钩平直段为100㎜。填充墙拉结筋采用结构胶植筋，钻孔使用配套冲击电钻，钻头直径为φ8。
4、门洞上皮设置与柱连接且沿墙全长贯通的钢筋混凝土水平系梁，宽同墙厚高150，纵筋3C10，横向设置A6@200构造钢筋与纵筋连接形成钢筋网。
5、当墙长大于层高2倍时，设构造柱，尺寸200*240（370），纵筋4C12，箍筋ф6@100/200。
6、砌体的灰缝横平竖直，水平及竖向灰缝的砂浆饱满度均不低于80%，无瞎缝、透明缝、假缝。墙体的水平灰缝厚度和竖向灰缝宽度均控制在8-10mm范围内。

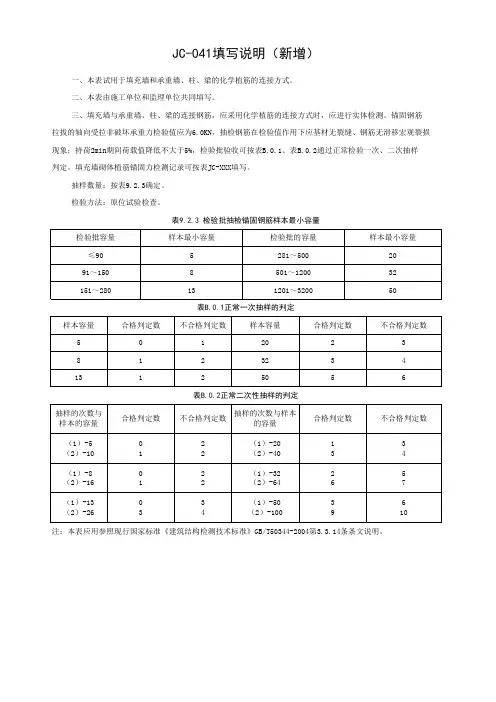

JC-041填写说明（新增）
一、本表试用于填充墙和承重墙、柱、梁的化学植筋的连接方式。

二、本表由施工单位和监理单位共同填写。

三、填充墙与承重墙、柱、梁的连接钢筋，应采用化学植筋的连接方式时，应进行实体检测。

锚固钢筋拉拔的轴向受拉非破坏承重力检验值应为6.0KN，抽检钢筋在检验值作用下应基材无裂缝、钢筋无滑移宏观裂损现象；持荷2min期间荷载值降低不大于5%，检验批验收可按表B.0.1、表B.0.2通过正常检验一次、二次抽样
判定。

填充墙砌体植筋锚固力检测记录可按表JC-XXX填写。

抽样数量：按表9.2.3确定。

检验方法：原位试验检查。

表9.2.3 检验批抽检锚固钢筋样本最小容量
表B.0.1正常一次抽样的判定
表B.0.2正常二次性抽样的判定
注：本表应用参照现行国家标准《建筑结构检测技术标准》GB/T50344-2004第3.3.14条条文说明。

表C5-1隐蔽工程检查记录(通用）第1页,共2页,表C5-1（续)隐蔽工程检查记录(通用）工程名称 X 编号隐检项目 砌体工程隐检日期年 月日隐检部位一 层 1-９/A-J 轴线 ±０、0m 标高隐检依据: 施工图号 结构设计总说明、建筑设计总说明、 ， 设计变更/洽商／技术核定(编bian 号 / )及有关国家现行标准等。

主要材料名称及规格/型号: 钢筋HRB400级10、１2、14、1６ HPB300级８、６ 。

隐检内容：1、 填充墙得砌筑,先砌筑墙体，后浇筑构造柱。

2、 所有墙体在相互连接及转角处，均通长设置26５00得墙身拉结筋,在与混凝土墙、柱连接处，采用植筋锚固或预留,见图3、0、７;3、 当墙长<5m 时,填充墙得顶部,在下部砌体砌筑７天左右后进行砌筑,采用实心砖斜向嵌实砌实,砂浆填满,当墙长不小于5m 时,墙顶与梁板采用拉结加固,做法按照图集《砌体填充墙》0６ＳG614－1中P21； 4、 １80-200厚墙,当3、5m ＜墙高≤５、０m 时,在墙高得中间部位、门窗洞顶处设置一道圈梁,见图3、ａ,同时当墙长>5m ，中间又无横墙或柱拉结时,设置混凝土构造柱及角柱;5、 墙身中得圈梁、在墙体相互连接处,其钢筋相互锚入La Ｅ长,在与混凝土墙、柱连接处，其钢筋锚入混凝土墙、柱LaE 长;6、 所有墙得门、窗框二侧,有构造柱处例外,按图3、d 用钢板网等加固，当门窗净宽≥１、5m 时,两侧按3、c 设置混凝土构造柱,当墙体上需设置门、窗顶过梁时,其尺寸配筋见3、0、13; 7、 厨房、厕浴间得隔墙,墙底部应按3、0、17做钢筋混凝土防潮坎台; 8、 窗台处,设置钢筋混凝土窗台梁,截面为b*2０0,配筋为4１２、8200，端部伸入侧墙内４00－50０m ｍ。

安阳市建筑工程质量监督站监制第2页,共2页,表C ５－１隐蔽工程检查记录(通用)复查结论: 复查人: 复查日期 年 月 日 隐检依据： 施工图号 结构设计总说明、建筑设计总说明、 , 设计变更／洽商／技术核定单(b ｉa ｎ号 / )及有关国家现行标准等。

《后锚固填充墙拉结钢筋施工及验收规程》DBJ/T13-2010
验收规范的规定
施工单位检查评定记录
监理（建设）单位验收记录
主
控
项
目
1
后锚固所使用的钢筋、锚固胶等材料的质量，应符合设计要求及国家现行产品标准和工程技术标准的规定。
第5.4.1条
√
符合要求□
不符合要求□
2
后锚固钢筋施工质量应符合设计要求和产品说明书的规定，当设计无具体要求时，植筋的锚固深度应为75mm且不应有负偏差，锚孔内的胶体应饱满
第5.4.3条
√
3
监理单位见证下进行后锚固填充墙拉结钢筋工艺检验
第5.4.2条
√
4
后锚固钢筋锚固胶胶浆外观固化情况及固化后的抗拔力现场抽查结果应符合要求
第5.4..4条
√
一
般
项
目
1
钢筋锚固长度范围内的铁锈、氧化皮或油污等应清除干净
第5.2.1条
√
符合要求□
不符合要求□
2
后锚固钢筋植入锚孔后，在锚固胶固化之前，应按照厂家所提供的养生条件进行固化养生，固化期间禁止扰动。同时，应将植筋的日期在锚固区基材表面进行标识
第5.2.4条
√
3
植筋锚固
焊点与基面预留长度
≥200mm
202
203
201
203
204
202
201
204
202
203
施工单位检查评定结果
专业工长（施工员）
施工班组长
主控项目全部合格，一般项目能满足规范规定的要求。
项目专业质量检查员：2018年月日
监理（建设）单位验收结论
□同意验收

验 收
施工单位
贵州广颢城乡建设工程有限公司
人 员
监理单位
广东建浩工程项目管理有限公司贵州分公司
验收内容
检查验收情况
1
构造柱设置数量、平面位置是否符合设计
符合要求
2
构造柱纵筋品种、级别、规格、数量、骨架 断面尺寸是否符合设计及规范
符合要求
3ห้องสมุดไป่ตู้
箍筋品种、级别、规格、 否符合设计及规范
间距、锚固长度是
符合要求

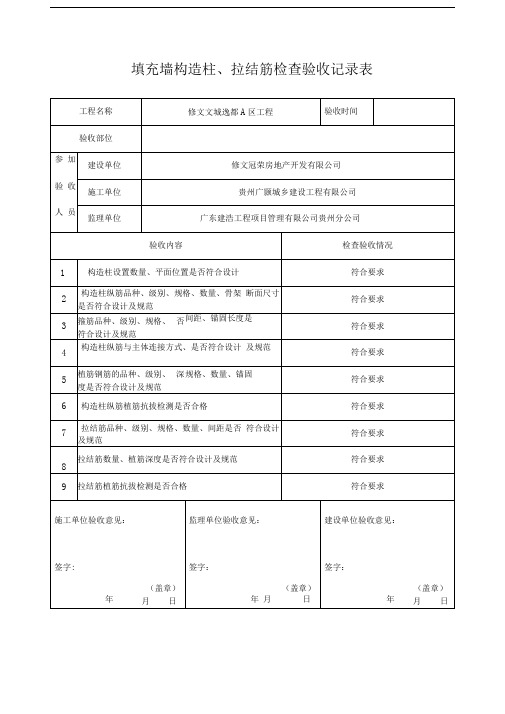

填充墙构造柱、拉结筋检查验收记录表
工程名称
修文文城逸都A区工程
验收时间
验收部位
参 加
建设单位
修文冠荣房地产开发有限公司
验 收
施工单位
贵州广颢城乡建设工程有限公司
人 员
监理单位
广东建浩工程项目管理有限公司贵州分公司
验收内容
检查验收情况
1
构造柱设置数量、平面位置是否符合设计
符合要求
2
构造柱纵筋品种、级别、规格、数量、骨架 断面尺寸是否符合设计及规范
符合要求
3
箍筋品种、级别、规格、 否符合设计及规范
间距、锚固长度是
符合要求
4
构造柱纵筋与主体连接方式、是否符合设计 及规范
符合要求
5
植筋钢筋的品种、级别、 深度是否符合设计及规范
规格、数量、锚固
符合要求
6
构造柱纵筋植筋抗拔检测是否合格
符合要求
7
拉结筋品种、级别、规格、数量、间距是否 符合设计及规范
符合要求
4
构造柱纵筋与主体连接方式、是否符合设计 及规范
符合要求
5
拉结筋品种、级别、规格、数量、间距是否 符合设计及规范

武汉建设监理规范用表
监理工程师检查记录表
填充墙砌体检验批
单位(子单位)工程名称
喻家湖社区党员群众服务中心
分部(子分部)工程名称
主体结构（砌体结构）
验收部位
一层砌体
施工单位
武汉市武昌市政工程总公司
项目经理
验收依据
《砌体工程施工质量验收规范》GB50203-2011
施工质量验收规范的规定
检查评定记录
监理(建设)单位
/
/
/
/
/
/
/
/
>3m
≤10mm
5
4
6
7
3
8
6
5
3
7
3
表面平整度
≤8mm
4
6
3
4
7
5
5
4
6
5
4
门窗洞口
±10mm
-1
4
5
7
-2
4
5
3
2
6
5
窗口偏移
≤20mm
12
11
9
15
18
17
14
13
15
13
6
水平缝砂浆饱满度
9.3.2条
85%
91%
93%
92%
89%
87%
94%
96%
93%
88%
7
竖缝砂浆饱满度
9.3.2条
87%
94%
92%
89%
90%
88%
86%
91%
89%
85%
8
拉结筋、网片位置
9.3.3条
拉结筋位置与块体皮数符合且置于灰缝中

砌筑隐蔽工程检查验收记录哈尔滨市建筑工程质量监督站监制砌筑隐蔽工程检查验收记录Ｃ６-01哈尔滨市建筑工程质量监督站监制砌筑隐蔽工程检查验收记录C6-01砌筑隐蔽工程检查验收记录C6-０1哈尔滨市建筑工程质量监督站监制砌筑隐蔽工程检查验收记录Ｃ6-0１砌筑隐蔽工程检查验收记录Ｃ6－01哈尔滨市建筑工程质量监督站监制砌筑隐蔽工程检查验收记录C6-01哈尔滨市建筑工程质量监督站监制砌筑隐蔽工程检查验收记录哈尔滨市建筑工程质量监督站监制砌筑隐蔽工程检查验收记录C6－01哈尔滨市建筑工程质量监督站监制砌筑隐蔽工程检查验收记录C6－０1砌筑隐蔽工程检查验收记录Ｃ6-01哈尔滨市建筑工程质量监督站监制砌筑隐蔽工程检查验收记录Ｃ6-01砌筑隐蔽工程检查验收记录C６-01哈尔滨市建筑工程质量监督站监制砌筑隐蔽工程检查验收记录C６-０１哈尔滨市建筑工程质量监督站监制砌筑隐蔽工程检查验收记录C6－01哈尔滨市建筑工程质量监督站监制砌筑隐蔽工程检查验收记录哈尔滨市建筑工程质量监督站监制砌筑隐蔽工程检查验收记录哈尔滨市建筑工程质量监督站监制砌筑隐蔽工程检查验收记录C6-０1哈尔滨市建筑工程质量监督站监制砌筑隐蔽工程检查验收记录C6-0１哈尔滨市建筑工程质量监督站监制砌筑隐蔽工程检查验收记录Ｃ6-01砌筑隐蔽工程检查验收记录C6-01哈尔滨市建筑工程质量监督站监制砌筑隐蔽工程检查验收记录C６-０1砌筑隐蔽工程检查验收记录C6-01哈尔滨市建筑工程质量监督站监制砌筑隐蔽工程检查验收记录Ｃ6-01哈尔滨市建筑工程质量监督站监制砌筑隐蔽工程检查验收记录C6-01哈尔滨市建筑工程质量监督站监制。

4、砌体填充墙结构构造（12G614-1）；
5、混凝土结构加固设计规（GB50367-2013）。
检查容：
1、墙体弹线准确，与图纸相符，间距600mm；
2、根据弹出的钻孔位置,用冲击钻钻孔,孔深和孔径按设计要求确定。如设计无要求时,孔深按≥15d（Ф6=90mm）考虑,孔径按d+2～4mm（Ф6=8-10mm）控制。
6、胶体完全固化后方可进行拉拔试验。
检查结论：
经检查符合设计及规要求，同意进行下道工序施工。
复查意见：
无
复查人：复查日期：年月日
签
字
栏
专业技术负责人
质检员
施工员
本表由施工单位填写并保存。填充墙Leabharlann 体植筋记录工程名称编号
施工单位
工程股份
检查项目
Ф6填充墙砌体
植筋记录
检查部位
二层A-G/2-14轴填充墙砌体
2、根据弹出的钻孔位置,用冲击钻钻孔,孔深和孔径按设计要求确定。如设计无要求时,孔深按≥15d（Ф6=90mm）考虑,孔径按d+2～4mm（Ф6=8-10mm）控制。
3、用“四吹三刷”法清孔，孔无粉尘，严禁用水冲刷。（如植筋材料说明可用水辅助清孔除外）
4、植筋胶放入待植筋孔,剂量多少以钢筋植入时微有溢出为准，以注满孔深2/3为宜。
4、砌体填充墙结构构造（12G614-1）；
5、混凝土结构加固设计规（GB50367-2013）。
检查容：
1、墙体弹线准确，与图纸相符，间距600mm；
2、根据弹出的钻孔位置,用冲击钻钻孔,孔深和孔径按设计要求确定。如设计无要求时,孔深按≥15d（Ф6=90mm）考虑,孔径按d+2～4mm（Ф6=8-10mm）控制。

监理工程师
(建设单位项目专业负责人)
山东省建设工程质量监督总站监制
GL3 2Φ10、3Φ14，Φ6@150 GL4 2Φ14、3Φ16、Φ8@200
隐检内容：
构造柱：填充墙长度大于层高2倍或大于5米时设置构造柱，宽度大于2.7米门窗两边加构造柱，所有外维护墙在挑梁端部墙转角及每隔间距大于3米设构造柱，当墙长大于5米每3米加一构造柱，截面尺寸为墙厚×墙厚，纵筋4Φ10，箍筋Φ6@200。圈梁：墙高度大于4米时，应设圈梁，内墙门窗洞上设一道间作过梁，外墙圈梁宽度见建筑墙身剖面图，高度180mm，圈梁宽度b≤240mm时，配筋上下各2Φ12，Φ6@200；b＞240mm时，配筋上下各2Φ14，Φ6@200，圈梁间作过梁，应在洞口上方按过梁要求确定截面并加钢筋，所有悬臂墙上应加一道混凝土圈梁。过梁：GL1L≤1000时，设置120高过梁，上筋2Φ8，下筋2Φ10，箍筋Φ6@200GL2 1000＜L≤2000，设置180高过梁，上筋2Φ10，下筋2Φ1 4，箍筋Φ6@150GL3 2000＜L≤3500，设置240高过梁，上筋2Φ10，下筋3Φ14，箍筋Φ6@150GL4 3500＜L≤4500，设置400高过梁，上筋2Φ14，下筋3Φ16，箍筋Φ8@200。（所有钢筋均为三级钢）
检查验收意见：
施工单位项目
(专业)技术负责人
监理工程师
(建设单位项目专业负责人)
山东省建设工程质量监督总站监制
隐蔽工程验收记录
鲁JJ—037
工程名称
隐检项目
钢丝网
隐检日期
年月日
隐检部位
十一层内墙
层
46.350米标高
隐检依据：施工图图号建筑施工图JS-02，设计变更/洽商(编号)及有关国家现行标准等。

表C.0.1 填充墙砌体植筋锚固力检测记录监理见证人：复核：检测：记录：表C.0.1 填充墙砌体植筋锚固力检测记录监理见证人：复核：检测：记录：表C.0.1 填充墙砌体植筋锚固力检测记录监理见证人：复核：检测：记录：表C.0.1 填充墙砌体植筋锚固力检测记录监理见证人：复核：检测：记录：表C.0.1 填充墙砌体植筋锚固力检测记录监理见证人：复核：检测：记录：表C.0.1 填充墙砌体植筋锚固力检测记录监理见证人：复核：检测：记录：表C.0.1 填充墙砌体植筋锚固力检测记录监理见证人：复核：检测：记录：表C.0.1 填充墙砌体植筋锚固力检测记录监理见证人：复核：检测：记录：表C.0.1 填充墙砌体植筋锚固力检测记录监理见证人：复核：检测：记录：表C.0.1 填充墙砌体植筋锚固力检测记录监理见证人：复核：检测：记录：表C.0.1 填充墙砌体植筋锚固力检测记录监理见证人：复核：检测：记录：表C.0.1 填充墙砌体植筋锚固力检测记录监理见证人：复核：检测：记录：表C.0.1 填充墙砌体植筋锚固力检测记录监理见证人：复核：检测：记录：表C.0.1 填充墙砌体植筋锚固力检测记录监理见证人：复核：检测：记录：表C.0.1 填充墙砌体植筋锚固力检测记录监理见证人：复核：检测：记录：表C.0.1 填充墙砌体植筋锚固力检测记录监理见证人： 复核： 检测：记录：监理见证人：复核：检测：记录：表C.0.1 填充墙砌体植筋锚固力检测记录监理见证人：复核：检测：记录：表C.0.1 填充墙砌体植筋锚固力检测记录监理见证人：复核：检测：记录：表C.0.1 填充墙砌体植筋锚固力检测记录监理见证人：复核：检测：记录：表C.0.1 填充墙砌体植筋锚固力检测记录监理见证人：复核：检测：记录：表C.0.1 填充墙砌体植筋锚固力检测记录监理见证人：复核：检测：记录：表C.0.1 填充墙砌体植筋锚固力检测记录监理见证人：复核：检测：记录：表C.0.1 填充墙砌体植筋锚固力检测记录监理见证人：复核：检测：记录：表C.0.1 填充墙砌体植筋锚固力检测记录监理见证人：复核：检测：记录：表C.0.1 填充墙砌体植筋锚固力检测记录监理见证人：复核：检测：记录：表C.0.1 填充墙砌体植筋锚固力检测记录监理见证人：复核：检测：记录：表C.0.1 填充墙砌体植筋锚固力检测记录监理见证人：复核：检测：记录：表C.0.1 填充墙砌体植筋锚固力检测记录监理见证人：复核：检测：记录：表C.0.1 填充墙砌体植筋锚固力检测记录监理见证人：复核：检测：记录：表C.0.1 填充墙砌体植筋锚固力检测记录监理见证人：复核：检测：记录：表C.0.1 填充墙砌体植筋锚固力检测记录监理见证人：复核：检测：记录：表C.0.1 填充墙砌体植筋锚固力检测记录监理见证人：复核：检测：记录：表C.0.1 填充墙砌体植筋锚固力检测记录监理见证人：复核：检测：记录：表C.0.1 填充墙砌体植筋锚固力检测记录监理见证人：复核：检测：记录：表C.0.1 填充墙砌体植筋锚固力检测记录监理见证人：复核：检测：记录：表C.0.1 填充墙砌体植筋锚固力检测记录监理见证人：复核：检测：记录：表C.0.1 填充墙砌体植筋锚固力检测记录监理见证人：复核：检测：记录：表C.0.1 填充墙砌体植筋锚固力检测记录监理见证人：复核：检测：记录：表C.0.1 填充墙砌体植筋锚固力检测记录监理见证人：复核：检测：记录：表C.0.1 填充墙砌体植筋锚固力检测记录监理见证人：复核：检测：记录：表C.0.1 填充墙砌体植筋锚固力检测记录监理见证人：复核：检测：记录：表C.0.1 填充墙砌体植筋锚固力检测记录监理见证人：复核：检测：记录：表C.0.1 填充墙砌体植筋锚固力检测记录监理见证人：复核：检测：记录：表C.0.1 填充墙砌体植筋锚固力检测记录监理见证人：复核：检测：记录：表C.0.1 填充墙砌体植筋锚固力检测记录监理见证人：复核：检测：记录：表C.0.1 填充墙砌体植筋锚固力检测记录监理见证人：复核：检测：记录：表C.0.1 填充墙砌体植筋锚固力检测记录监理见证人：复核：检测：记录：表C.0.1 填充墙砌体植筋锚固力检测记录。

块材和砂浆强度等级应符合设计要求
2
填充墙砌体与主体结构的连接
填充墙砌体应与主体结构可靠连接，其连接构造应符合设计要求，未经设计同意，不得随意改变连接构造方法。每一填充墙与柱的拉结筋的位置超过一皮块体高度的数量不得多于一处
3
化学植筋的连接
填充墙与承重墙、柱、梁的连接钢筋，当釆用化学植筋的连接方式时，应进行实体检测。其强度应符合《砌体结构工程施工质量验收规范》GB50203的有关规定
表5.11.5填充墙砌体工程检验批质量验收记录
表5.11.5 工程编号：
单位(子单位)
工程名称
分部(子分部)工程名称
分项工程名称
验收部位
总承包单位
项目负责人
施工单位
项目负责人
分包单位
分包项目负责人
施工执行标准
名称及编号
专业工长(施工员)
类别
序号
检验项目
质量标准
单位
施工单位自检记录
检查结果
主控项目
1
块材和砂浆强度等级
总承包单位
检查结果
项目专业工程师：
年月日
施工单位
检查结果
项目专业质量检查员：
年月日
监理(建设)单位验收结论
专业监理工程师：
(建设单位项目专业技术负责人收记录
表5.11.5（续） 工程编号：
分项工程名称
验收部位
类别
序号
检验项目
质量标准
单位
施工单位自检记录
一般项目
1
无混砌现象
蒸压加气混凝土砌块砌体和轻骨料混凝土小型空心砌块砌体不应与其他块材混砌
2
结钢筋或网片的位置及长度
填充墙留置的拉结钢筋或网片的位置应与块体皮数相符合。拉结钢筋或网片应置于灰缝中，埋置长度应符合设计要求，竖向位置偏差不应超过一皮高度

隐蔽工程验收记录鲁JJ—037工程名称烟台工程技术职业学院老校区地块改造B宗地文体综合训练馆C及地下车库隐检项目二次结构隐检日期年月日|地下二层植筋、圈梁、过梁、构造柱钢筋隐检部位隐检依据：施工图图号建施-05 ，设计变更/洽商(编号 )及有关国家现行标准等。

主要材料名称及规格、型号：拉结筋HRB400Φ6；构造柱： HRB400 Φ 6、 12；圈梁：HRB400Φ6、 12、14 ；过梁：HRB400Φ8、10、14、16隐检内容：填充墙沿剪力墙、柱全高每隔500mm设2Φ6拉结筋，且全长贯通拉结筋深入墙内的长度不应小于墙长的1/5，且不小于700mm$构造柱构造示意图构造柱：填充墙长度大于层高2倍或大于5米时设置构造柱；宽度大于米门窗、洞口两侧加构造柱；所有外维护墙在挑梁端部墙转角及每隔间距大于3米设构造柱，当墙长大于5米每3米加一构造柱，截面尺寸为墙厚×墙厚，纵筋4Φ12，箍筋Φ6@250，上下端楼层处40Omm高度范围内，箍筋间距加密到@100。

圈梁：当砌体填充墙高度大于4m时应设钢筋混凝土圈梁。

内墙门窗洞上设一道，兼作过梁，内墙圈梁宽度同墙厚，高度120mm。

外墙窗及窗顶处各设一道，外墙圈梁宽度见建筑墙身剖面图，高度180mm，圈梁宽度b≤240mm时，配筋上下各2Φ12，Φ6@200箍；b＞240mm时，配筋上下各2Φ14，Φ6@200，圈梁兼作过梁，应在洞口上方按过梁要求确定截面并另加钢筋，所有悬臂墙上应加一道混凝土圈梁。

过梁：具体构造详见下图检查验收意见：@施工单位项目(专业)技术负责人监理工程师~(建设单位项目专业负责人)山东省建设工程质量监督总站监制隐蔽工程验收记录鲁JJ—037工程名称烟台工程技术职业学院老校区地块改造B宗地文体综合训练馆C及地下车库；隐检日期年月日隐检项目二次结构隐检部位地下一层植筋、圈梁、过梁、构造柱钢筋隐检依据：施工图图号建施-6 ，设计变更/洽商(编号 )及有关国家现行标准等。

隐蔽工程检查记录
工程名称：大观园·芳林苑F区Ⅰ标段9#楼编号：
隐蔽工程检查记录
隐蔽工程检查记录
工程名称：大观园·芳林苑F区Ⅰ标段9#楼编号：
隐蔽工程检查记录
隐蔽工程检查记录
隐蔽工程检查记录
工程名称：大观园·芳林苑F区Ⅰ标段9#楼编号：
隐蔽工程检查记录
工程名称：大观园·芳林苑F区Ⅰ标段9#楼编号：
隐蔽工程检查记录
工程名称：大观园·芳林苑F区Ⅰ标段9#楼编号：
隐蔽工程检查记录
隐蔽工程检查记录
工程名称：大观园·芳林苑F区Ⅰ标段9#楼编号：
隐蔽工程检查记录。

表C5-1隐蔽工程检查记录（通用）工程名称X 编号隐检项目砌体工程隐检日期年月日隐检部位一层 1-9/A-J 轴线±0.0m标高隐检依据：施工图号结构设计总说明、建筑设计总说明、，设计变更/洽商/技术核定单（编bi 号 / ）及有关国家现行标准等。

主要材料名称及规格/型号：钢筋HRB400级10、12、14、16 HPB300级8、6。

隐检容：1、填充墙的砌筑，先砌筑墙体，后浇筑构造柱。

2、所有墙体在相互连接及转角处，均通长设置26500的墙身拉结筋，在与混凝土墙、柱连接处，采用植筋锚固或预留，见图3.0.7；3、当墙长＜5m时，填充墙的顶部，在下部砌体砌筑7天左右后进行砌筑，采用实心砖斜向嵌实砌实，砂浆填满，当墙长不小于5m时，墙顶与梁板采用拉结加固，做法按照图集《砌体填充墙》06SG614-1中P21；4、180-200厚墙，当3.5m＜墙高≤5.0m时，在墙高的中间部位、门窗洞顶处设置一道圈梁，见图3.a，同时当墙长＞5m，中间又无横墙或柱拉结时，设置混凝土构造柱及角柱；5、墙身中的圈梁、在墙体相互连接处，其钢筋相互锚入LaE长，在与混凝土墙、柱连接处，其钢筋锚入混凝土墙、柱LaE长；6、所有墙的门、窗框二侧，有构造柱处例外，按图3.d用钢板网等加固，当门窗净宽≥1.5m时，两侧按3.c设置混凝土构造柱，当墙体上需设置门、窗顶过梁时，其尺寸配筋见3.0.13；7、厨房、厕浴间的隔墙，墙底部应按3.0.17做钢筋混凝土防潮坎台；8、窗台处，设置钢筋混凝土窗台梁，截面为b*200，配筋为412、8200，端部伸入侧墙400-500mm。

第1页，共2页，表C5-1(续)隐蔽工程检查记录（通用）市建筑工程质量监督站监制第2页，共2页，表C5-1隐蔽工程检查记录（通用）隐检部位一层 9-16/A-J 轴线±0.0m标高隐检依据：施工图号结构设计总说明、建筑设计总说明、，设计变更/洽商/技术核定单（编bi 号 / ）及有关国家现行标准等。

4、砌体填充墙结构构造（12G614-1）；
5、混凝土结构加固设计规范（GB50367-2013）。
检查内容：
1、墙体弹线准确，与图纸相符，间距600mm；
2、根据弹出的钻孔位置,用冲击钻钻孔,孔深和孔径按设计要求确定。如设计无要求时,孔深按≥15d（Ф6=90mm）考虑,孔径按d+2～4mm（Ф6=8-10mm）控制。
5、注胶后应立即将符合要求的拉结筋沿单一方向边转边插,以使植筋胶与拉结筋和混凝土孔壁表面粘结密实，直至达到规定深度，同时将弯钩方向调整到位。
6、胶体完全固化后方可进行拉拔试验。
检查结论：
经检查符合设计及规范要求，同意进行下道工序施工。
复查意见：
无
复查人：复查日期：年月日
签
字
栏
专业技术负责人
质检员
施工员
填充墙砌体植筋记录
工程名称
编号
施工单位
深圳###建筑工程股份有限公司
检查项目
Ф6填充墙砌体
植筋记录
检查部位
一层A-J/1-14轴及2.45m夹层
填充墙砌体
检查日期
2015年6月17日
检查依据：
1、本工程施工图纸结施-01
2、砌体结构工程施工质量验收规范（GB50203-2011）；
3、砌体结构工程施工规范（GB50924-2014）;
3、用“四吹三刷”法清孔，孔内无粉尘，严禁用水冲刷。（如植筋材料说明可用水辅助清孔除外）
4、植筋胶放入待植筋孔内,剂量多少以钢筋植入时微有溢出为准，以注满孔深2/3为宜。
5、注胶后应立即将符合要求的拉结筋沿单一方向边转边插,以使植筋胶与拉结筋和混凝土孔壁表面粘结密实，直至达到规定深度，同时将弯钩方向调整到位。

(建设)
单位 验收 结论
专业监理工程师： (建设单位项目专业技术负责人)
年月日
般 项
6.水平缝砂浆饱满度
目 7.竖缝砂浆饱满度
≤20mm 9.3.2条 9.3.2条
8.拉结筋、网片位置
9.3.3条
9.拉结筋、网片埋置长度
9.3.3条
10.搭砌长度
9.3.4条
11.条
施
工
单
位
施工班组长：
检
查
专业施工员：
结 果
项目专业质检员：
年月日
监理
DBJ04-226-2003
填充墙砌体工程检验批质量验收记录
单位工程名称
GB 50203-2011
分部及部位
010705 0 0 1
020304
地基与基础及填充墙砌体工程检验 批质量验收记录
施工单位名称
项目经理
施工执行标准名称及编号
砌体工程施工质量验收规范 GB50203-2011
施工质量验收规范的规定
施工单位检查记录
1.块体强度等级
主 控
2.砂浆强度等级
项 目
3.与主体结构连接
4.植筋实体检测
设计要求MU 设计要求M 9.2.2条 9.2.3条
见填充墙砌体植筋锚固力检测记录
1.轴线位移
≤10mm
2.墙面垂直度(每层)
≤3m ＞3m
≤5mm ≤10mm
3.表面平整度
≤8mm
4.门窗洞口
±10mm
5.窗口偏移 一

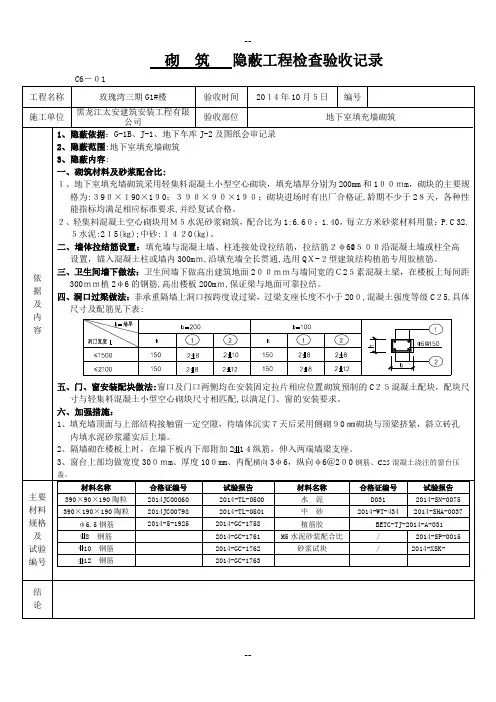

工程名称施工单位主要材料规格及试验编号C6-01砌筑隐蔽工程检查验收记录玫瑰湾三期G1#楼黑龙江太安建筑安装工程有限公司验收时间验收部位1、隐蔽依据2、隐蔽范围：地下室填充墙砌筑3、隐蔽内容：一、砌筑材料及砂浆配合比：1、地下室填充墙砌筑采用轻集料混凝土小型空心砌块，2014年10月5日G-1B、J-1、地下车库J-2及图纸会审记录390X 190 X 190; 390 X 90X 190;砌块进场时有出厂合格证，标准要求，并经复试合格。

2、轻集料混凝土空心砌块用M5水泥砂浆砌筑，配合比为1：水泥：215 (kg)；中砂：1420 (kg)。

二、墙体拉结筋设置：填充墙与混凝土墙、柱连接处设拉结筋，锚入混凝土柱或墙内300mm沿填充墙全长贯通，选用编号地下室填充墙砌筑填充墙厚分别为200mm和100mm砌块的主要规格为: 龄期不少于28天，各种性能指标均满足相应6.60 : 1.40，每立方米砂浆材料用量：P.C 32.5拉结筋2$ 6@500沿混凝土墙或柱全高设置, QX-2型建筑结构植筋专用胶植筋。

三、卫生间墙下做法：卫生间墙下做高出建筑地面200mm与墙同宽的C25素混凝土梁，在楼板上每间距300mm植2$ 6的钢筋，高出楼板200mm保证梁与地面可靠拉结。

四、洞口过梁做法：非承重隔墙上洞口按跨度设过梁，过梁支座长度不小于尺寸及配筋见下表：200，混凝土强度等级C25，具体、-一___b二増毎肚LI-©1o©和肚id二l J0ItsO21H1400Ti>C218W；ibO211<T)、—』门、窗安装配块做法：窗口及门口两侧均在安装固定拉片相应位置砌筑预制的寸与轻集料混凝土小型空心砌块尺寸相匹配，以满足门、窗的安装要求。

六、加强措施：填充墙顶面与上部结构接触留一定空隙，待墙体沉实内填水泥砂浆灌实后上墙。

隔墙砌在楼板上时，在墙下板内下部附加2望14纵筋，伸入两端墙梁支座。
