海康威视半数字可视对讲系统设计方案杭州海康威视数字技术股份有限公司年月日目录第一章概述1.1系统概述近年来，在国家经济与科学技术迅猛发展的前提下，居民生活水平明显提高，伴随着房地产市场的一度升温，住宅小区智能化系统得以长足发展。
科学技术日新月异，越来越多的高新产品出现在人们的日常生活当中，居民对智能化生活有了新的认识，对智能化系统与产品的要求也越来越高。
对住宅小区投资者而言，改进智能化系统的设计，为小区住户带来更加舒适、安全、便捷、高效的生活环境和良好的信息化服务平台，有利于为楼盘营销创造亮点，通过提高系统的先进性与可靠性，有利于为投资者的品牌树立良好的口碑。
XXXXX智能小区景色怡人，环境优美，是高品位定位居住区。
作为这样一处高档居住小区，在设计中对居住小区的智能化系统也有非常高的要求。
根据XXXXX的建设目标和业主对智能化系统的要求，我方以先进、可靠、经济、实用为宗旨，本着合理运用建设单位资金为原则，进行小区智能化系统工程的设计。
本设计方案结合了智能可视对讲技术、一卡通管理、小区信息发布等技术，将大大提高XXXXX智能小区建筑的科技含量，创造新的卖点，塑造更优美、安全和舒适的居住环境。
1.2设计原则符合国家标准和相关行业标准及产品使用地区的相关规定：《楼宇对讲防盗门通用技术条件》（GA/T72-94）；《楼宇对讲电控防盗门安全要求》（DB/998-92）；《防盗报警控制器设计规范》（GBT75-94）；《安全防范工程程序与要求》（GAT75-94）；《民用建筑电气设计规范》（JGJ/T16-92）；《建筑智能化系统工程设计标准》（DB32/181）；《火灾自动报警设计规范》（GBJ116-88）；《火灾自动报警系统施工及验收规范》（GBJ50166-92）；《中华人民共和国民用电视系统工程设计规范》；有关部门对楼宇对讲系统工程安装（设计）的验收标准1.3设计依据此项目楼盘由单元组成。
整个小区总户数户。

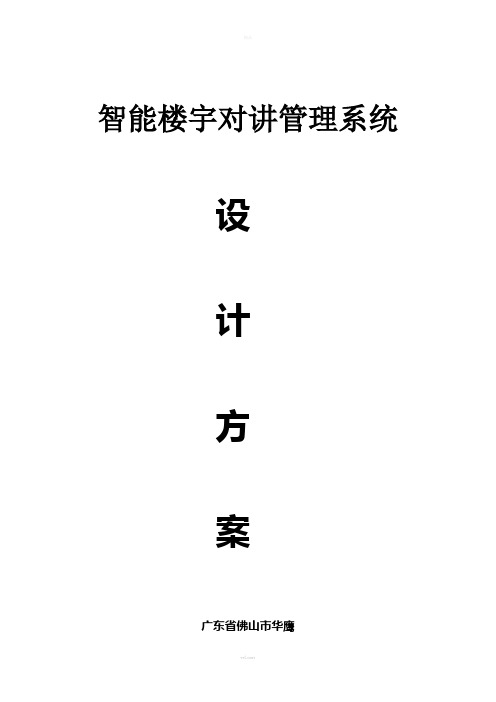

智能楼宇对讲管理系统设计方案广东省佛山市华鹰可视对讲系统设计方案1. 综合概述本次XXXX花园项目工程可视对讲系统由X栋高层结构组成，共X单元，合计X 户。
户型统计2 总体方案设计概述本次方案设计完全依照蓝色湾海项目工程可视对讲系统供货及安装要求和实际需求进行编写，华鹰电子（以下简称我方）对本次蓝色湾海项目工程可视对讲系统方案设计保证满足建设成本最低、效果最好，尽最大可能减少浪费和不必要的设备。
做到物尽其用，最大发挥设备的性能。
2.1 总体目标将蓝色湾海项目工程建设成为国家和业主认可的高智能化小区。
2.2 蓝色湾海项目工程可视对讲系统安装建设的指导思想根据蓝色湾海项目工程可视对讲系统供货及安装的要求，我方将按照以下指导思想进行设计、建设：◆坚持高起点，保证系统的先进性、前瞻性、高度集成性和经济性，确保XXXX花园项目工程处于本地区同行业的领先地位。
◆贯彻“开放、兼容、扩展、稳定”的原则。
◆从实际情况出发，以需求为依据，总体规划、分步实施，确保系统的高度集成、总体优化、安全可靠；◆充分的考虑功能扩容性和技术升级性，适应当代信息技术迅猛发展的要求；2.3 蓝色湾海项目工程可视楼宇对讲系统建设设计标准◆蓝色湾海项目工程可视楼宇对讲系统供货及安装要求◆蓝色湾海项目工程平面图◆全国住宅小区智能化工程建设要点与技术导则◆智能楼宇可视对讲系统及电控防盗门通用技术条件GA/T72-2005◆联网型可视对讲系统技术条件GA/T678-2006◆智能楼宇对讲系统使用说明书◆智能建筑设计标准GB/T 50314-20002.4 统一技术要求◆系统设计与产品选型体现“以人为本”的宗旨，根据蓝色湾海花园项目工程可视楼宇对讲系统供货及安装的技术要求，遵循实用性、可靠性和可扩展性的原则，适度超前，充分的考虑了实施的可行性和产品技术的成熟度，不片面追求技术的先进性，而是综合考虑各种因素，提供符合工程实际需要又切实可行的具有最佳性能价格比的解决方案；◆系统设计和产品选型满足未来扩展的需要，符合国际、国内有关标准、规范，满足标准化、通用性和可升级的要求，并符合小区分二期开发建设的实际需要；◆小区智能化系统布线符合开放性、兼容性、扩展性等要求，达到布线简化、安装方便、技术可靠、经济合理的目标。
楼宇对讲设计方案楼宇对讲系统是一种可以实现楼宇内部各个房间之间的通话和互相呼叫的设备。
本设计方案旨在为楼宇提供一个高效、安全和方便的对讲系统。
一、系统组成1. 室内分机：每个房间都安装一个室内分机，用于接收和拨打对讲电话。
2. 室外分机：楼宇外部和大门入口处安装室外分机，方便来访者与内部人员通话。
3. 控制中心：安装在楼宇管理员办公室或安全室内，用于集中控制和管理系统。
4. 公共扩音喇叭：安装在楼宇公共区域，用于广播通知和紧急情况的警示。
5. 通信线路：用于连接各个分机和控制中心，采用可靠的通信线路，并确保通讯质量。
二、功能特点1. 单呼功能：每个室内分机可以直接拨打其他任意室内分机，方便内部人员之间的沟通。
2. 组呼功能：可以将多个室内分机组成一个对讲组，在需要的时候直接呼叫整个组，提高通讯效率。
3. 室外呼叫功能：室外分机可以与室内分机进行双向通话，方便外部来访者与内部人员进行通话。
4. 远程开锁功能：配合楼宇门禁系统，可以远程开启大门，方便来访者的进出。
5. 监控和录像功能：配合楼宇监控系统，可以实时监视楼宇内的情况，并进行录像，留存证据。
6. 公共扩音功能：可以使用控制中心对公共扩音喇叭进行语音广播，发布楼宇通知和紧急情况的警示。
7. 报警功能：分机上配备紧急按钮，当发生紧急情况时，可通过按下按钮发送报警信号，以便及时响应和处理。
三、实施步骤1. 系统规划：根据楼宇的实际需求，确定分机的数量和安装位置，设计通信线路的走向和连接方式。
2. 设备采购：根据规划确定所需的分机、室外分机、控制中心、公共扩音喇叭等设备，并购买合适的设备。
3. 安装和布线：根据规划和设备要求，进行设备的安装和布线工作，确保线路连接正确，设备安装牢固。
4. 调试和测试：完成安装后，进行系统的调试和测试，保证各个设备之间的通讯正常，功能完善。
5. 培训和使用：将系统操作方法和功能特点培训给相关人员，并进行系统的实际操作演练。
楼宇对讲系统方案楼宇对讲系统是一种方便楼宇内住户与访客之间进行实时通讯的系统，可以提供安全、高效、便捷的通信方式。
以下是一种楼宇对讲系统的方案：1. 主机系统：楼宇对讲系统主机设置在楼宇的安全管理中心，主要包括控制主机和信息交换主机。
控制主机负责控制整个系统的运行，包括对外连接、内外通信等功能。
信息交换主机则负责处理系统内的各种信息交换以及录音等功能。
2. 分机系统：分机设置在楼宇内的各个单元和房间中，住户可以通过分机与来访访客进行语音通讯。
分机具备拍照、门禁等功能，可以通过与主机系统的连接实现对访客的识别和控制。
3. 通信方式：楼宇对讲系统可以通过有线和无线两种通信方式进行连接。
有线连接方式可以保证通信的稳定性和可靠性，适用于楼内较长距离的通信需求；无线连接方式可以提供更大的覆盖范围和便利性，适用于楼宇内移动需求较多的区域。
4. 控制方式：楼宇对讲系统可以通过手持式遥控器、智能手机App等方式进行控制。
住户可以通过遥控器或手机App接听来访访客的通话，并便捷地进行语音和视频的通信。
5. 视频监控功能：楼宇对讲系统可以与楼宇内的视频监控系统进行联动，住户可以通过分机内的屏幕观看来访访客的实时画面，从而更好地判断对方身份。
6. 安全防护功能：楼宇对讲系统可以进行多重安全防护，如密码保护、指纹识别、人脸识别等。
这些功能可以有效地防止非法人员进入楼宇，并提供更安全的居住环境。
7. 系统扩展性：楼宇对讲系统可以根据实际需求进行扩展，支持多对讲通道、多屏互动等功能，同时也支持与其他系统的联动，如门禁系统、报警系统等。
总之，楼宇对讲系统是为了提供便捷、高效的楼宇内通讯方式而设计的。
通过采用合适的主机与分机系统、灵活的通信方式、方便的控制方式和丰富的功能，可以实现楼宇内住户和访客之间的实时通讯，并提供安全、高效的居住环境。
海康威视半数字可视对讲系统设计方案杭州海康威视数字技术股份有限公司年月日目录第一章概述 ....................................... 错误!未指定书签。
1.1系统概述 .................................... 错误!未指定书签。
1.2设计原则 .................................... 错误!未指定书签。
1.3设计依据 .................................... 错误!未指定书签。
第二章系统设计 ................................... 错误!未指定书签。
2.1设计思路...................................... 错误!未指定书签。
2.2项目需求...................................... 错误!未指定书签。
2.3系统架构...................................... 错误!未指定书签。
2.4系统特点...................................... 错误!未指定书签。
2.4.1系统结构 .................................. 错误!未指定书签。
2.4.2系统容量 .................................. 错误!未指定书签。
2.4.4组网 ...................................... 错误!未指定书签。
2.4.5停电保护（选用） .......................... 错误!未指定书签。
2.4.6计算机管理 ................................ 错误!未指定书签。
2.5系统功能简介.................................. 错误!未指定书签。
楼宇对讲系统技术方案目录一、系统功能说明： (3)1、系统运作及功能说明 (3)2、系统结构图如下： (4)二、系统主要工作流程 (5)三、楼宇对讲系统组成及设备参数 (5)四、管理模式 (7)4.1 安保防盗 (8)4.2 系统分散供电，断电自动启动后备电源 (8)4.3 系统线路短路不影响整个系统 (8)4.4 系统连接简捷 (8)五、系统配置原则 (9)5.1 小区管理主机 (9)5.2 小区门主机 (9)5.3 室内分机 (9)5.4 电源 (9)5.5 信号类产品 (9)5.5.1 管理中心机（*** ） (10)5.5.2 数码门禁彩色可视广告门口机******（可选用） (11)5.5.3 数码门禁彩色可视主机****** (13)5.5.4 彩色可视对讲分机******（住户家里安装） (14)5.1.5 、联网控制器*** (16)5.5.6 信息控制器*** （可选） (17)5.5.7 楼层保护器*** （公寓/ 高层楼道用） (18)5.5.8 八路交换机*** （管理中心用） (19)5.5.9 、电源K-15 (20)六、系统设计依据和标准 (21)七、售后服务 (21)系统功能说明：1、系统运作及功能说明☆本可视对讲系统具有双重验证来访者身份，可视监察来访者影像及住户紧急报警管理功能。
☆所有的围墙门主机、门口主机（单元门口机），联网控制，最后由中心的管理员机统一管理。
☆进入小区的来访者，在住宅楼单元门的可视主机上按下欲访问的住户对应的楼层号和房号，住户家的可视分机“叮咚” 振铃提示有客来访，分机的荧光屏即刻自动显示来访者的影像。
☆住户可根据来访者的影像，确认是否与来访者通话和放行。
☆住户按下开锁键，可遥控打开住宅大堂的电控锁（为防止大堂大门被随意打开，仅限于通话过程中可遥控打开电控锁），让来访者进入大楼。
☆不使用时候（即没有住户和来访者在通话对讲），住户可按下分机上的监视键，荧光屏将自动显示门口的情况，供住户对门口情况进行监视。
楼宇对讲系统方案楼宇对讲系统是一种基于音频通信技术的安全管理系统，广泛应用于公共建筑、住宅小区、商业办公楼等场所。
其作用主要是提供远程通讯、管理监控以及安全防护功能。
本文将介绍楼宇对讲系统方案的设计，并结合先凯（Fenkay）作为示例来详细说明。
先凯是一家专业研发楼宇对讲系统的公司，其对讲系统方案能够实现高清音频通话、远程监控、智能管理等功能。
下面将从以下几个方面进行详细介绍。
一、系统结构先凯楼宇对讲系统主要由服务器、终端设备以及管理软件组成。
服务器用于提供音频通讯服务，管理终端设备的注册和登录流程，并负责实现对通话、监控等功能的控制和调度。
终端设备可分为室内机和室外机两种类型，室内机用于提供通话功能，室外机则负责前端监控、门禁控制等功能。
管理软件则是终端设备的后台管理系统，用于配置系统参数、查看监控画面、管理呼叫记录等。
二、功能特点1.高清音频通话：先凯楼宇对讲系统采用了高清音频技术，能够实现高保真的通话效果，并支持语音留言、呼叫转接等功能，方便用户之间的沟通交流。
2.远程监控：室外机配备高清摄像头，用户可以通过室内机或手机APP远程实时查看监控画面，实现对楼宇内外的安全监控。
3.智能门禁：室外机支持密码、刷卡、指纹等多种开门方式，有效控制出入楼宇的权限，增强安全性。
4.多方通话：支持多方通话功能，方便住户之间或与管理员之间的集体沟通。
5.广播功能：支持通过室内机或室外机进行紧急广播，可用于紧急情况下的警告或通知。
三、系统优势1.稳定可靠：先凯楼宇对讲系统采用先进的通信技术和服务器架构，保证系统的稳定性和可靠性，能够稳定运行并提供长期的技术支持。
2.易于安装：室内机和室外机采用简单的线路连接方式，安装方便快捷。
3.安全保护：系统支持密码和指纹的身份验证，确保只有授权人员才能使用系统，并且所有通话都进行了加密处理，保障通话的安全性。
4.扩展性强：系统支持多媒体数据的存储和传输，可与其他系统进行集成，满足不同场所的需求。

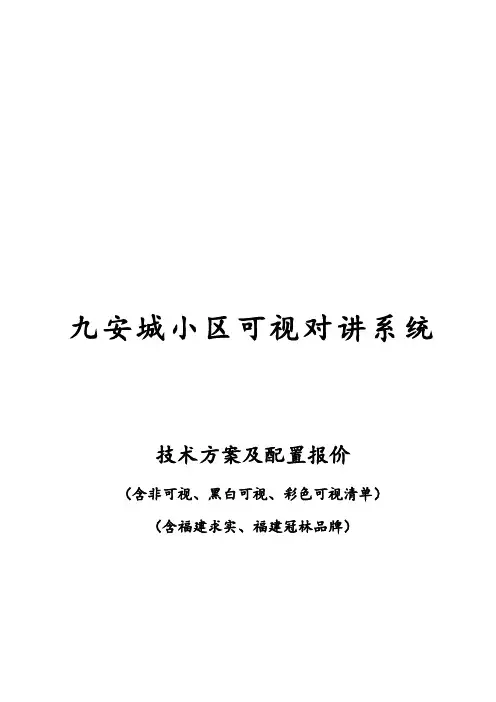

九安城小区可视对讲系统技术方案及配置报价（含非可视、黑白可视、彩色可视清单）（含福建求实、福建冠林品牌）编制单位：湖北集防科技有限公司编制时间： 2014年10月目录1.1 概述 (3)1.2 设计思想 (4)1.3 系统设计 (4)1.3.1 系统结构示意图 (4)1.3.2 方案描述 (6)1.4 功能特点 (8)1.5 主要设备性能及参数 (9)1.5.1 彩色可视对讲分机 (9)1.5.2 彩色可视对讲主机 (9)1.5.3 楼层解码器 (10)1.5.4 半数字联网模块功能特点 (11)1.5.5 电源供给器功能特点 (11)1.5.6 单元防盗门功能特点 (11)1.5.7 中心管理软件 (13)1.6 系统配置 (16)1.1 概述将小区入口和每个单元梯口实行封闭式管理，对于小区内住户的生命财产安全显得非常重要，也比较容易被住户所接受。
为加强小区出入口的管理，建立可视对讲及住宅报警系统，对出入小区和单元梯口的人员进行管理，可有效避免闲杂人员随意进入小区和楼道，提高住户内部安全性。
由于传统的模拟对讲联网系统存在着音视频长距离传输导致的信号损失和干扰现象比较严重，联网音视频质量难以保证；联网部分音视频通道数有限，大多为一路音视频通道，实际使用占线严重，影响了可视对讲系统的正常使用；由于通信容量有限，系统的扩展不方便，扩展功能成本较高；大规模联网时防雷问题很难解决，遇到雷击损坏严重等几个主要技术瓶颈问题。
随着近几年TCP/IP技术的逐步成熟，楼宇对讲经过10多年技术积累和发展将此先进技术应用到了楼宇对讲产品当中，传统的模拟对讲系统的问题多数集中在联网部分，而在栋内部分的音视频质量处理得比较好也积累了相当多的经验，得到了大多数用户的认可。
半数字系统的设计开发正是基于模拟系统的这些优缺点，有针对性的开发的下一代可视对讲系统，其栋内依然采用技术成熟的模拟技术，而联网部分采用目前日臻成熟的TCP/IP联网技术。
电梯对讲系统（半数字）（系统说明及配置方案）一、系统概述随着人们生活水平的不断提高，对电梯的智能化管理、安全隐患的及时处理显得尤为重要。
为更好的服务社区住户，需要一个强大的电梯对讲管理系统，来及时解决电梯中遇到的各种问题。
利用现有的网络和总线结合的方式，来制定一套高效、可靠、稳定的“半数字电梯对讲系统”。
在保安室设置模数管理主机，监控中心设置IP网路管理主机，各电梯设置总线适配器、轿厢分机、轿底分机、轿底分机、机房分机，地下停车场出口设置IP网络门口机，可实现以下功能：1、报警对讲：轿厢可通过电梯自带的报警按钮向保安室管理主机报警及对讲，便于保安及时解决。
2、多方对讲：同一部电梯的机房分机、轿顶分机、轿底分机、轿厢分机与保安室管理主机之间可相互呼叫并能多方对讲。
3、播放广播：管理主机可对所有电梯定时播放音乐、播放通知等。
4、综合监视对讲：当某保安室发生特殊情况时，可呼叫小区监控中心寻求指示，便于及时处理，主机间可双向可视对讲。
5、出入口报警：地下停车场遇突发情况，可利用出口的门口机向管理主机报警及对讲。
电梯对讲--系统连线示意图如下：本系统是基于网络和总线结合的传输方式。
各级管理主机、门口机、地址盒间均利用网络进行传输；模数主机通过五芯总线连接到各电梯的总线适配器；各电梯的总线适配器通过两芯总线连接到本电梯的机房分机、轿厢分机。
系统内最大可配置600台IP网络管理主机，可实现小区保安室、监控管理中心与电梯轿厢、电梯控制机房、电梯轿顶、电梯轿底之间的报警、对讲、广播、录音录像等功能，并支持多级管理模式。
注：同一栋楼内的多个总线适配器可并接，并通过一条总线接到中继盒的总线输出接口上。
二、系统要求及配置清单电梯情况介绍：共有18部电梯，分布在6栋楼，需实现5方通话的功能。
根据以上点位及要求，系统主要产品配置清单如下：注：所有价格均为未税价，开立普通发票需增加6%，增值发票另外加8%，该报价自报出之日起一个月内有效，报价日期： 2014年 04月 16日。
大华楼宇对讲安装调试指导手册(内部版)1一、系统的介绍和产品的组成 (3)二、施工用线及注意事项 (4)三、系统接线技术要求 (5)四、设备安装篇 (6)4.1确定所需安装的产品、辅件等是否到位 (6)4.2门口机和室内机安装方式 (6)五、调试篇 (9)5.1系统布线 (9)5.1.1门口机 (9)5.1.2 单元联网分配器 (10)5.1.3 室内机 (11)5.1.4小区联网的布线 (12)5.2 H700平台对应门口机、SIP服务器和室内机配置 (13)5.2.1 门口机IP设置 (13)5.2.2 门口机设置 (13)5.2.3SIP服务器配置 (15)5.2.4模拟室内机配置 (17)5.3 H500平台对应门口机和室内机配置 (18)5.3.1 门口机设置 (18)5.3.2 模拟室内机配置 (20)5.4平台配置 (22)5.4.1 H700平台配置 (22)5.4.2 H500平台配置 (23)2一、系统的介绍和产品的组成1. 系统介绍大华楼宇可视对讲系统为大华品牌下专为中国住宅小区设计的智能楼宇系统，该系统是大华融合了安防领域多年积累的经验，采用CAT5E(网线)传输技术推出的最新一代智能楼宇可视对讲系统，与传统的网线可视对讲系统相比，在工程设计、布线、安装、调试各个环节均作了创新设计，引入“工程导向”的设计理念，超越了行业中常规的系统模式，带给客户最佳的性价比和使用体验。
2.系统的组成系统图如下：需要特别指出的是半数字系统分为两种系统类型，分别是分配器级联30级以内和分配器级联30级以上，需要增加单元联网控制器。
系统图如下：3二、施工用线及注意事项1．系统施工用线水平子系统：水平子系统用线包括入户线（即室内机到分配器的连线），采用国标CAT5E 超5类线。
(注明：入户线一般不超过50米)垂直干线子系统：即为分配器级联线国标采用CAT5E 超5类线。
(注明：入户线一般不超过20米)联网干线子系统：国标CAT5E 超5类线或光纤传输。
半数字医护对讲系统一、需求分析随着我国医疗建设的发展，医院在筹建新业务楼时提出了智能化的要求，营造良好的设施、幽雅的就医环境、提供优质的医疗服务以及提高医疗护理质量已成为医院运营必不可少的手段。
目前，医院对数字化覆盖到基层科室非常重视，全院数字化覆盖将为病人提供更多、更优质的医疗服务，同时也提高医护人员的工作效率。
医院护理对讲系统是现代化医院实现信息化、现代化管理的重要组成部分，可以有效地提升医院形象，强化机构管理，保证服务质量，减少医疗纠纷。
如何利用先进的信息技术为医院服务，更大程度地提高医院的服务质量，是医院信息化建设中的一个重要着眼点。
将目前国内外先进的计算机技术、通信技术、网络技术、信息技术等运用在医院中，在提供温馨、舒适的就医和工作环境的前提下，减少管理人员、降低能量消耗、实现安全可靠运行、提高服务的响应速度，使建成后的医院高效、稳定的运营。
一、系统组成及示意图半数字医护对讲系统（NBN系列）基于网络技术和总线制相结合的传输方式，具有呼叫、对讲、统计、查询、广播、录音录像等功能，适用于医院、养老院、疗养院、月子中心等涉及到需要护理对讲的场所。
●护士站:护士管理主机、电子一览表、信息看板、无线手表发射机、无线手表接收机●医生值班室:医生主机●总护理中心:高级主机、IP网络地址盒●病房: 门灯、床头分机、卫生间防水按钮、护理标识、输液报警器●走廊: 液晶显示屏/LED走廊显示屏●病区门口: 病区门口机系统布线方式介绍：●本系统是基于IP网络和总线相结合传输方式，各管理主机之间可利用医院的现有局域网连接，病房分机及卫生间防水按钮与护士站主机间采用三芯总线制连接。
（为了提高系统稳定性和抗干扰能力，建议护士站主机机到病房分机间的总线采用三芯屏蔽线。
设备安装完毕后，要将该总线屏蔽层全部连通，中间不要出现断层，并将屏蔽层头或尾的一端接大地。
）●各病房的三色门灯，通过一根3芯线与该病房的分机、防水按钮连接。
监狱监仓对讲系统（半数字）（系统说明及配置方案）一、系统概述来邦监狱监仓对讲系统（半数字，HBN系列）基于局域网LAN/广域网WAN（可跨网段跨路由）和总线结合的传输方式，专用于监狱内各管理中心之间及各管理中心与监仓内犯人之间的报警、对讲、公共广播、录音录像等，也可适用于其它要求监听灵敏度高的环境中。
本系统核心产品有：在监狱管理室设置管理对讲主机、多媒体控制盒、IP网络地址盒，领导办公室设置寻呼主机，监仓内设置监仓分机、门灯等，武警岗亭设置岗亭分机、无线接收器、无线报警按钮。
便于狱警人员即时了解监仓里的犯人关押情况及相关资讯，可有效控制和阻止突发事件（如∶监仓内有争执、越狱、自杀及其他紧急情况等）等。
本系统采用来邦自主知识产权的数字音视频技术，彻底解决了网络对讲时的回音、啸叫。
视频采用H.264，广播采用MP3、通话采用32K音频采样。
是目前国内监狱监仓对讲项目的首选产品二、系统连线图本系统是基于局域网和总线结合的传输方式。
管理主机、岗亭分机、地址盒、多媒体控制盒之间均利用监狱的现有网络连接，采用RJ45标准网线，接入网络交换机端口即可；分机与一级管理主机间采用五线总线制连接；分机接到门灯为3芯RVV线；接到门磁为2芯RVV线；提供给电控锁为2芯RVV线；多媒体控制盒到液晶显示屏、开门提示一览表为HDMI线连接；岗亭分机到无线接收器为RS485信号，采用2芯双绞线。
高级管理主机、岗亭分机、地址盒、多媒体控制盒、电源接线箱均配有专用电源单独供电，一级管理主机、监仓分机、门灯由电源接线箱供电。
系统支持多级管理架构，可将分控管理室、总控管理室统一联网；具有报警、可视对讲、监听监视、广播、远程开锁、录音录像等功能。
注：为了提高系统的稳定性和抗干扰能力，建议总线布线采用六芯线，其中两芯并接在一起作为5号线（地线）使用，5号线加粗可提高系统稳定性；如果现场环境有干扰（如：电磁干扰、高压干扰、大型机械干扰等）建议用屏蔽线，分机安装完毕，要将总线屏蔽层全部连通，中间不要出现断层，并将屏蔽线头或尾的一端接大地，可提高系统抗干扰能力。
TC-2000半数字楼宇对讲系统
系统描述半数字楼宇对讲系统只在联网部分采用了数字信号传输，是介于模拟可视对讲系统与数字可视对讲系统中间的一种小区智能化系统，具有组网简单、功能齐全、稳定可靠、安装维护方便等特点，整个系统的成本造价低，主要用于住宅小区项目。
系统特色集栋内传统总线方式与数字联网方式于一体组网简单，集成度高，节约了成本，又让施工维护更方便、效率更高。
数字化设计联网信号通过TCP/IP数字化传输，抗干扰能力强，信号稳定可靠、通讯流畅、传输距离远，失真度不受传输距离限制，可无限量扩容。
多级功能设置可以设置栋内、小区、社区三级管理中心，服务更贴心。
多门口监视功能，支持密码、ID/IC、指纹识别等多种门禁设置，案例防范更可靠。
丰富的人性化附加功能设置语言、门口机语音提示、图像存储、免打扰功能等多重人性化功能，沟通更顺畅，同时具备更强的信息发布功能。
楼宇对讲工程方案楼宇对讲系统是用于楼宇内部通讯的一种设备，它可以实现楼宇内不同位置之间的语音通信，增强楼宇的安全性和管理效率。
本文旨在介绍楼宇对讲工程方案，包括系统组成、工程设计和技术实施等方面。
一、系统组成楼宇对讲系统由以下几个主要组成部分组成：1.主机设备：主机设备是整个系统的核心，负责控制和管理整个系统。
它通常包括信号处理器、中央处理器、音频交换矩阵等模块，可以实现音频信号的传输和转换。
2.终端设备：终端设备是实际用于对讲的设备，包括话筒、扬声器和显示屏等。
终端设备可以分为室内终端和室外终端，根据实际需要进行选择安装。
3.通信线路：通信线路是将主机设备与终端设备连接起来的重要组成部分。
通常可以使用电缆、光纤等进行连接，使语音信号能够顺利地传输。
4.控制软件：控制软件是用于控制和管理整个系统的软件程序。
它可以实现对终端设备的调度和控制，以及记录和管理通话记录等功能。
二、工程设计在楼宇对讲系统的工程设计中，需要进行以下几个步骤：1.系统需求分析：根据楼宇的实际情况，对系统的需求进行充分的分析和了解。
包括楼宇的结构和面积、对讲通信的对象和方式、对讲系统的功能需求等方面。
2.系统拓扑设计：根据系统的需求，设计出合理的系统拓扑结构。
包括主机设备的布置位置、终端设备的数量和位置、通信线路的选择和布线等。
3.终端设备选择：根据实际需要选择适合的终端设备。
包括室内终端的类型和功能、室外终端的防水和耐用性等方面。
4.通信线路设置：根据楼宇的结构和通信需求进行通信线路的设置。
包括室内通信线路的布线方式和长度、室外通信线路的保护和维护等方面。
5.控制软件开发：根据系统的功能需求，进行控制软件的开发。
包括对终端设备的控制和调度、通话记录的保存和查询、系统的安全性和权限管理等方面。
三、技术实施在楼宇对讲工程的技术实施中1.主机设备的安装和调试：根据系统设计的要求，将主机设备安装在合适的位置。
安装完成后，需要进行设备的调试和测试，确保其正常运行。
楼宇对讲系统的设计及功能说明一、设计原理1.声音捕捉：楼宇对讲系统内置了麦克风，能够捕捉到使用者的声音。
一般情况下，麦克风会被放置在楼宇内的重要区域，如大门口、电梯间等。
2.音频传输：通过音频传输技术，将麦克风捕捉到的声音信号传输到对讲终端。
音频传输可以通过有线或无线方式进行，视具体需求而定。
3.信号处理：对讲终端会对接收到的声音信号进行处理，如增益调节、滤波等，以确保语音的清晰度和质量。
4.声音放大：对讲终端通过音频输出设备将处理后的声音放大，以便使用者可以听到清晰的语音。
二、功能特点1.语音通信：楼宇对讲系统可以实现楼宇内不同区域之间的语音通信。
使用者只需要按下对讲终端上的按键，即可进行语音交流。
这为楼宇内部的协作、沟通提供了便利。
2.远程管理：楼宇对讲系统支持远程管理功能，使用者可以通过对讲终端进行远程监控、管理楼宇内的各个区域。
比如，当有陌生人闯入楼宇时，管理员可以通过对讲终端与对方进行对话，并做出相应的处理。
3.报警功能：楼宇对讲系统具有报警功能。
当楼宇内发生紧急情况时，使用者可以通过对讲终端向楼宇内的其他区域发出警报，并发起紧急呼叫，以便及时做出应对措施。
4.广播功能：楼宇对讲系统支持广播功能，可以将管理员或指定人员的声音传输给整个楼宇内的区域。
这为楼宇内部的通知、指导提供了便捷的方式。
三、应用场景1.商业楼宇：商业楼宇内设有多家店铺，楼层较多，使用楼宇对讲系统可以方便不同店铺之间的沟通，提高工作效率。
同时，系统还可以用于保安人员的巡逻、报警，在紧急情况下提供及时的反应和处理。
2.住宅小区：住宅小区通常有多栋楼房和小区门口出入口，楼宇对讲系统可以用于住宅小区内不同单元或楼栋之间的语音交流，方便业主之间的沟通。
同时，系统还可以用于小区门禁管理，提供高效的进出管理。
3.学校和医院：学校和医院内部往往有多个区域，需要频繁的协调和沟通。
楼宇对讲系统可以用于学校和医院内不同楼层、不同科室之间的语音交流，提高工作效率。
九安城小区可视对讲系统技术方案及配置报价（含非可视、黑白可视、彩色可视清单）（含福建求实、福建冠林品牌）编制单位：湖北集防科技有限公司编制时间： 2014年10月目录1.1 概述 (2)1.2 设计思想 (3)1.3 系统设计 (3)1.3.1 系统结构示意图 (3)1.3.2 方案描述 (5)1.4 功能特点 (7)1.5 主要设备性能及参数 (8)1.5.1 彩色可视对讲分机 (8)1.5.2 彩色可视对讲主机 (8)1.5.3 楼层解码器 (9)1.5.4 半数字联网模块功能特点 (10)1.5.5 电源供给器功能特点 (10)1.5.6 单元防盗门功能特点 (10)1.5.7 中心管理软件 (12)1.6 系统配置 (15)1.1 概述将小区入口和每个单元梯口实行封闭式管理，对于小区内住户的生命财产安全显得非常重要，也比较容易被住户所接受。
为加强小区出入口的管理，建立可视对讲及住宅报警系统，对出入小区和单元梯口的人员进行管理，可有效避免闲杂人员随意进入小区和楼道，提高住户内部安全性。
由于传统的模拟对讲联网系统存在着音视频长距离传输导致的信号损失和干扰现象比较严重，联网音视频质量难以保证；联网部分音视频通道数有限，大多为一路音视频通道，实际使用占线严重，影响了可视对讲系统的正常使用；由于通信容量有限，系统的扩展不方便，扩展功能成本较高；大规模联网时防雷问题很难解决，遇到雷击损坏严重等几个主要技术瓶颈问题。
随着近几年TCP/IP技术的逐步成熟，楼宇对讲经过10多年技术积累和发展将此先进技术应用到了楼宇对讲产品当中，传统的模拟对讲系统的问题多数集中在联网部分，而在栋内部分的音视频质量处理得比较好也积累了相当多的经验，得到了大多数用户的认可。
半数字系统的设计开发正是基于模拟系统的这些优缺点，有针对性的开发的下一代可视对讲系统，其栋内依然采用技术成熟的模拟技术，而联网部分采用目前日臻成熟的TCP/IP联网技术。
小区联网部分采用TCP/IP数字化传输，解决了模拟系统传输距离远导致的图像和声音容易受到干扰的问题，同时音视频通道数不再受模拟总线的限制，可以保证小区联网部分不再因容量不足出现占线情况。
在采用TCP/IP技术联后，以前模拟系统要花费很大成本代价的文字信息发布，彩色图片信息发布、访客图像存储，分机报警记录查阅、电子说明书等功能在系统上轻易实现。
性能上集合了模拟系统的低成本优势，同时在联网部分又获得了数字系统的优势，性能上有大的加强，性价比较高。
成本上和模拟系统接近，音视频质量上完全可以和数字系统相比，在一些大规模的社区，成本上会比传统的模拟系统更有优势，而功能上会比模拟系统强很多。
由于采用成熟的TCP/IP交换技术，星形结构和光纤的采用有效避免了雷击的损坏，是联网部分更加稳定可靠，可维护性大大加强。
容易解决大规模小区多级管理中心的设置和管理中心位置选址的问题。
1.2 设计思想为保证住户在住宅内的人身财产安全，在每个单元梯口安装防盗门和可视对讲装置。
防盗门控制采用密码开锁、扩展感应IC卡开锁方式，住户可遥控开启防盗门。
在小区大门入口处设置可视围墙门口机，通过小区对讲系统联网功能，对小区出入人员情况进行管理，外来访客须呼叫住户，经住户通过图像或语音确认访客身份后方可进入小区。
住宅内发生抢劫案件、病人突发疾病等危急情况时，住户也可通过触发紧急求救报警按钮，通过室内对讲分机向智能化管理中心呼救报警，中心可及时掌握情况并迅速进行紧急救助。
系统自带短信息收发功能，住户可及时接收小区公告及其它物业信息，（系统可扩展访客留影功能，能将访客图像存储下来以供住户查看，）实现住宅小区的智能化、安全化、信息化。
系统可扩展门禁联网管理，在单元机内置安装门禁读卡模块，可实现小区单元门刷卡开门功能。
中心配置发卡模块，可实现中心软件联网对出入口门禁进行管理。
1.3 系统设计1.3.1系统结构示意图系统联网示意图如下:1.3.2方案描述可视对讲及住宅报警系统由户内设备、楼道设备、小区出入口、管理中心等几部分组成。
1.3.2.1户内设备根据小区的特点，每户住宅配置1台4.3寸彩色可视对讲分机，通过可视对讲分机，在响应本单元门口主机的呼叫时可发出住户选择的和弦铃音，同时住户可看到来访者并与之通话，遥控开启楼道大门电锁时按开锁键即可。
系统空闲时，住户按监视/通话键可直接对楼道门口的情况进行监看。
通过系统联网功能，住户对讲分机可呼叫中心管理机，响应中心管理机和围墙门口机的呼叫并与之通话。
可视对讲分机具有紧急求救报警的功能，实现住户内部的安全防范。
当发生紧急警情或家人突发疾病时，通过触发分机上的求救按钮，室内对讲分机立即将警情传送至智能管理中心。
通过系统短信息收发功能，可视对讲分机具有短信息查看功能，在小区管理控制中心，可对小区住户进行信息发布，能在可视对讲分机上查询管理中心发给该住户的各种中文信息，操作简单、方便。
通过系统访客留影功能，可视对讲分机具有访客留影图像查看功能，住户不在家时，将访客图像存储下来，以供住户在家查询，做到住户不在家时，能知家中有谁来访过。
1.3.2.2楼道设备1、根据小区实际情况，每个楼栋地面单元梯口及地下室单元梯口各设置1台楼道单元可视对讲主机（带IC卡门禁模块）、电控锁和闭门器等。
1)楼道单元可视对讲主机具有系统设置功能，可设置本楼道所有住户信息和本机参数。
住户通过设置可持有自己的开锁密码，对本楼道单元防盗门进行开锁。
2)楼道单元可视对讲主机安装门禁读卡模块时将具备感应IC卡开门服务，住户可使用感应IC卡进行本楼道单元防盗门开门操作；使用感应卡联网功能后，可在管理中心实现门禁系统信息的上传与下载功能。
3)外来访客在楼道单元梯口通过楼道单元可视对讲主机可传呼被访住家，经住户观察图像、通话识别后开启梯口的电控锁，访客进入住宅楼后，闭门器自动关闭梯口防盗门。
4)楼道单元可视对讲主机内置彩色摄像头，访客按下住家房号即可传呼住家的室内分机，同时摄像头将访客的视频图像传输至住家室内分机的显示屏上。
5)通过系统联网，楼道单元可视对讲主机可以呼叫对讲中心管理机，其图像在对讲中心管理机的显示屏上显示。
物业管理人员输入已设定的密码后，可通过管理中心开锁。
6)楼道单元可视对讲主机具有接入多台副机管理的功能，可以在地下室扩展对讲副机，便于从地下室进出单元住宅楼。
2、根据系统联网要求，在每个楼道单元设置1个对讲联网模块。
3、根据各楼道的户型，在相应的楼层设置解码器，连接楼道单元可视对讲主机与户内对讲分机。
4、解码器与室内分机之间采用单根五类网线连接，使用568B标准的RJ45接口方便工程项目施工。
因系统采用总线制结构，楼层解码器一方面起到了发生故障时自动隔离故障线路的作用，保证系统其他部分的正常运行；另一方面也为安装布线提供了方便、可靠的接口。
5、各单元楼道设备以及相应户内设备，采用楼道集中供电方式，在各单元楼道配置电源箱，内置电源。
市电经过电源为系统供电。
1.3.2.3管理中心智能管理控制中心由交换机、计算机及数字对讲管理软件组成。
智能管理控制中心针对智能小区安全防范、物业管理及信息共享的需求，实现住户对讲分机、小区公共设备的联网接警、管理和控制。
对讲中心管理机可以呼叫小区内任意一部住户对讲分机、小区围墙门口机并与之通话，同时也可以接收小区内住户对讲分机、各楼道单元对讲主机、围墙门口机的呼叫，实现与小区内部住户之间的交流；可以监视各个楼道单元门口情况，方便物业管理；能够帮助住户远程开启所有单元门锁、小区围墙门锁。
可以对扩展了门禁模块的单元进行门禁刷卡管理。
1.3.2.4系统组网小区内对讲干线采用TCP/IP数字联网方式，每个单元主机联网线通过对讲联网模块采用星形结构连接中心交换机；楼道内对讲主机通过解码器连接户内对讲分机。
小区联网部分采用TCP/IP数字化传输，解决了模拟系统传输距离远导致的图像和声音容易受到干扰的问题，同时音视频通道数不再受模拟总线的限制，可以保证小区联网部分不再因容量不足出现占线情况。
在采用TCP/IP技术联后，以前模拟系统要花费很大成本代价的文字信息发布，彩色图片信息发布、访客图像存储，分机报警记录查阅、电子说明书等功能在系统上轻易实现。
1.4 功能特点小区可视对讲可实现以下功能：1）彩色可视对讲功能✧通过本系统可实现住户与访客的可视对讲功能、管理中心与住户的双向通话功能。
✧住户在家里可对楼道口的防盗门进行遥控开锁。
✧钥匙、密码、感应IC卡等多种开锁方式，方便住户的使用，其中感应IC卡也可在小区内实施一卡通。
✧住户可呼叫对讲中心管理机；楼道单元可视对讲主机可呼叫住户、对讲中心管理机；围墙门主机可呼叫住户和对讲中心管理机；对讲中心管理机可呼叫住户。
✧住户通过楼道单元可视对讲主机可监视楼道；对讲中心管理机可监控楼道单元可视对讲主机和围墙门主机。
✧系统设置多首和弦振铃音乐，住户可在对讲分机或楼道单元可视对讲主机上自行选择喜爱的铃音。
2）系统带短信息收发功能，住户可及时接收小区公告及其它物业信息。
3）系统带访客留影功能，住户不在家时，可利用留影功能将访客图像存储下来，做到住户不在家，能知家中有谁来访过。
4）系统具有自动检测通讯线路故障的功能。
检测到通讯线路、传感器存在故障时，会自动报告中心。
5）家庭控制主机设计有防雷击电路，有效地保护主机安全。
6）系统采用集中供电方式。
扩展功能系统具有强大的扩展功能，住户可扩展增加室内分机、门前机等设备。
1.5 主要设备性能及参数1.5.1彩色可视对讲分机功能特点● 4.3”TFT彩色显示屏●具备可视免提对讲功能●具备遥控开启单元门或小区围墙防盗门功能●具备监视多台单元主机功能●具备与小区管理中心或楼道管理中心双方通话的功能●内置1路紧急求救防区（长按键3秒以上）●具备短信提示读取功能●具备访客留影读取功能●具备中心广告植入功能●单根五类网线传输，568B标准的RJ45接口方便工程项目施工技术参数●显示尺寸：4.3寸彩色●工作电压：DC12V～15V●安装方式：壁挂安装●电流（典型值）: 25mA(待机)；350mA(工作)；●使用环境： -20 ºC～50 ºC /干燥●预埋盒：86盒1.5.2彩色可视对讲主机功能特点●呼叫中心管理机、本单元分机并与之可视对讲通话功能●具备液晶中文提示功能●具备与中心管理机、小区围墙机对讲联网功能●具备夜间灯光联动功能●具备电锁可设置延时功能●具备户内消防开锁接口●具备多首和弦音乐振铃音选择●具备键盘夜光功能●具备遥控开锁功能●具备密码开锁功能●银色塑料外壳●内置高清晰度摄像头，无论昼夜均能摄取清晰图技术参数●摄像头：Sony 1/3英寸红外夜视彩色CCD图像传感器●镜头：3.6mm，F=1.2●水平清晰度：大于420TVL●最低照度：0Lux（带红外线补光）●夜视辅助光源：采用红外线（6个IR=LED）补光●通话声：喇叭输出功率小于100mW●工作电压：DC11V～15V●电流（典型值）：25mA（待机）；200mA（工作）●安装方式：嵌入式墙面安装或铁门安装可选●预埋盒尺寸：A1型:122×305×60（mm）；Y1型: 120*345*65mm；S1型:205*302*80mm墙面安装●输入方式：3×4自动夜光轻触键盘●使用环境：-20ºC ～50ºC/干燥（遮雨）；避免强光源直接照射●开锁方式：遥控开锁、密码开锁（多密码）、户内按钮开锁、感应卡开锁（非标配）●锁具接口：电控锁（加接接线模块后即可配电插锁、电磁锁）1.5.3楼层解码器功能特点●具备楼层住户对讲信息解码及楼层接线器功能●每台解码器可带4台可视对讲分机●住户房号采用软编码方式，使用数字任意组合●故障户户隔离、短路自动保护●户内分机接口为标准RJ45接口技术参数●安装方式：采用TV预埋盒●工作电压：DC12V～15V●电流（典型值）: 25mA(待机)；140mA(工作)●使用环境：-20 ºC～50 ºC /干燥1.5.4半数字联网模块功能特点●具备对讲联网信号与楼道信号交换功能；●具备网络故障隔离功能；●具备多单元机连接功能，最多可连接2台单元机，两个多门连接器扩展口。
