【ANSYS 算例】3.3.7(3) 三梁平面框架结构的有限元分析针对【典型例题】3.3.7(1)的模型，即如图3-19所示的框架结构，其顶端受均布力作用，用有限元方法分析该结构的位移。
结构中各个截面的参数都为：113.010Pa E =⨯，746.510m I -=⨯，426.810m A -=⨯，相应的有限元分析模型见图3-20。
在ANSYS 平台上，完成相应的力学分析。
图3-19 框架结构受一均布力作用（a ） 节点位移及单元编号 （b ） 等效在节点上的外力图3-20 单元划分、节点位移及节点上的外载解答 对该问题进行有限元分析的过程如下。
1．基于图形界面的交互式操作(step by step)(1) 进入ANSYS(设定工作目录和工作文件)程序 →ANSYS → ANSYS Interactive →Working directory (设置工作目录) →Initial jobname (设置工作文件名): beam3→Run → OK(2) 设置计算类型ANSYS Main Menu: Preferences… → Structural → OK(3) 选择单元类型ANSYS Main Menu: Preprocessor →Element Type →Add/Edit/Delete… →Add… →beam ：2D elastic 3 →OK (返回到Element Types 窗口) →Close(4) 定义材料参数ANSYS Main Menu:Preprocessor →Material Props →Material Models→Structural →Linear →Elastic→Isotropic: EX:3e11 (弹性模量) →OK →鼠标点击该窗口右上角的“ ”来关闭该窗口(5) 定义实常数以确定平面问题的厚度ANSYS Main Menu: Preprocessor →Real Constant s… →Add/Edit/Delete →Add →Type 1 Beam3→OK→Real Constant Set No: 1 (第1号实常数), Cross-sectional area:6.8e-4 (梁的横截面积) →OK →Close(6) 生成几何模型生成节点ANSYS Main Menu: Preprocessor →Modeling →Creat→Nodes→In Active CS→Node number 1 →X:0,Y:0.96,Z:0 →Apply→Node number 2 →X:1.44,Y:0.96,Z:0 →Apply→Node number 3 →X:0,Y:0,Z:0→Apply→Node number 4 →X:1.44,Y:0,Z:0→OK生成单元ANSYS Main Menu: Preprocessor →Modeling →Create →Element →Auto Numbered →Thru Nodes →选择节点1，2(生成单元1)→apply →选择节点1，3(生成单元2)→apply →选择节点2，4(生成单元3)→OK(7)模型施加约束和外载左边加X方向的受力ANSYS Main Menu:Solution →Define Loads →Apply →Structural →Force/Moment →On Nodes →选择节点1→apply →Direction of force: FX →V ALUE：3000 →OK→上方施加Y方向的均布载荷ANSYS Main Menu: Solution →Define Loads →Apply →Structural →Pressure →On Beams →选取单元1(节点1和节点2之间)→apply →V ALI：4167→V ALJ：4167→OK左、右下角节点加约束ANSYS Main Menu:Solution →Define Loads →Apply →Structural →Displacement →On Nodes →选取节点3和节点4 →Apply →Lab:ALL DOF →OK(8) 分析计算ANSYS Main Menu:Solution →Solve →Current LS →OK →Should the Solve Command be Executed? Y→Close (Solution is done! ) →关闭文字窗口(9) 结果显示ANSYS Main Menu: General Postproc →Plot Results →Deformed Shape … →Def + Undeformed →OK (返回到Plot Results)(10) 退出系统ANSYS Utility Menu: File→Exit …→Save Everything→OK(11) 计算结果的验证与MA TLAB支反力计算结果一致。

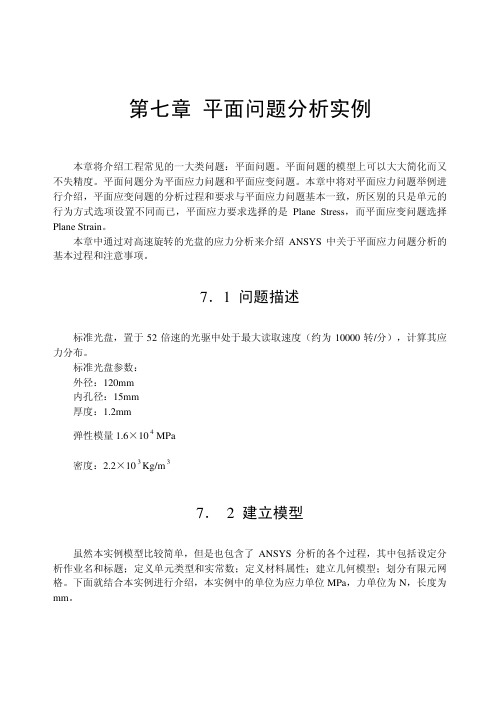

第七章平面问题分析实例本章将介绍工程常见的一大类问题：平面问题。
平面问题的模型上可以大大简化而又不失精度。
平面问题分为平面应力问题和平面应变问题。
本章中将对平面应力问题举例进行介绍，平面应变问题的分析过程和要求与平面应力问题基本一致，所区别的只是单元的行为方式选项设置不同而已，平面应力要求选择的是Plane Stress，而平面应变问题选择Plane Strain。
本章中通过对高速旋转的光盘的应力分析来介绍ANSYS中关于平面应力问题分析的基本过程和注意事项。
7．1 问题描述标准光盘，置于52倍速的光驱中处于最大读取速度（约为10000转/分），计算其应力分布。
标准光盘参数：外径：120mm内孔径：15mm厚度：1.2mm4弹性模量1.6×10MPa33密度：2.2×10Kg/m7． 2 建立模型虽然本实例模型比较简单，但是也包含了ANSYS分析的各个过程，其中包括设定分析作业名和标题；定义单元类型和实常数；定义材料属性；建立几何模型；划分有限元网格。
下面就结合本实例进行介绍，本实例中的单位为应力单位MPa，力单位为N，长度为mm。
7．2．1 设定分析作业名和标题在进行一个新的有限元分析时，通常需要修改数据库文件名，并在图形输出窗口中定义一个标题用来说明当前进行的工作内容。
另外，对于不同的分析范畴（结构分析、热分析、流体分析、电磁场分析等）ANSYS6.1所用的主菜单的内容不尽相同，为此我们需要在分析开始时选定分析内容的范畴，以便ANSYS6.1显示出跟其相对应的菜单选项。
（1）选取菜单路径Utility Menu | File | Change Jobname，将Change Jobname（弹出修改文件名）对话框，如图7.1所示。
图7.1 设定分析文件名（2）在Enter new jobname（输入新文件名）文本框中输入文字“CH07”，为本分析实例的数据库文件名。
（3）单击按钮，完成文件名的修改。
平面问题斜支座的处理如图5-7所示，为一个带斜支座的平面应力结构，其中位置2及3处为固定约束，位置4处为一个45º的斜支座，试用一个4节点矩形单元分析该结构的位移场。
(a)平面结构(b)有限元分析模型图5-7 带斜支座的平面结构基于ANSYS平台，分别采用约束方程以及局部坐标系的斜支座约束这两种方式来进行处理。
(7) 模型加约束左边施加X,Y方向的位移约束ANSYS Main Menu: Solution →Define Loads →Apply →-Structural→Displacement On Nodes →选取2，3号节点→OK →Lab2: All DOF(施加X,Y方向的位移约束) →OK以下提供两种方法处理斜支座问题，使用时选择一种方法。
❶采用约束方程来处理斜支座ANSYS Main Menu：Preprocessor →Coupling/ Ceqn →Constraint Eqn ：Const :0, NODE1:4, Lab1:UX,C1:1,NODE2:4,Lab2:UY,C2:1→OK或者❷采用斜支座的局部坐标来施加位移约束ANSYS Utility Menu：WorkPlane →Local Coordinate System →Create local system →At specified LOC + →单击图形中的任意一点→OK →XC、YC、ZC分别设定为2，0，0,THXY：45 →OKANSYS Main Menu：Preprocessor →modeling →Move / Modify →Rotate Node CS →To active CS →选择4号节点ANSYS Main Menu：Solution →Define Loads →Apply →Structural →Displacement On Nodes →选取4号节点→OK →选择Lab2:UY(施加Y方向的位移约束) →OK命令流；!---方法1 begin----以下的一条命令为采用约束方程的方式对斜支座进行处理CE,1,0,4,UX,1,4,UY,-1 !建立约束方程(No.1): 0=node4_UX*1+node_UY*(-1)!---方法1 end ---!--- 方法2 begin --以下三条命令为定义局部坐标系，进行旋转，施加位移约束!local,11,0,2,0,0,45 !在4号节点建立局部坐标系!nrotat, 4 !将4号节点坐标系旋转为与局部坐标系相同!D,4,UY !在局部坐标下添加位移约束!--- 方法2 end受均匀载荷方形板的有限元分析针对【MATLAB 算例】6.2(1)的问题，即如图6-3(a)所示的正方形薄板四周受均匀荷载的作用，该结构在边界上受正向分布压力，同时在沿对角线轴上受一对集中压力，荷载为。
ANSYS ——有限元分析弹性平面问题、振动模态分析1、弹性平面问题1、1.题目一：（见图一所示）图1已知条件：1.5a m =，0.4c m =，0.5d m =，6/q kN m =，5F kN =；1、1.1解题的总体思路由于单元体是一个300×140的，为了方便计算，采用直接建模法，先创建一个30×14的单元体结构，在挖去15×4的单元，建立如下模型（见图二所示）图2并且对模型进行加载和约束，左边为固定端约束，右下角为端约束。
荷载分别为均布荷载和一个集中力荷载。
1、1.2运行结果此节只显示运行的结果和简单的解释，详细的命令见1、1.3节命令流中各个命令的注解。
1、各个节点的位移和扭矩主要列举了具有代表意义的节点，由于节点有15×31个，所以只列出约束处的节点的位移和扭矩。
只列出了31节点的位移，其他约束处的位移都为0 结果显示出：Ux=0.017236mm Uy=0mm2、受力后与受力前变形图（放大）【见图3所示】图33、X方向的变形图【见图4所示】图44、Y方向的变形图【见图5所示】图55、内力图【见图6所示】图6结论：节点31处是最容易收到破坏的，因此再设计时应注意此处的设计。
1、1.3命令流/PREP7N,1,0,0！确定第一个节点N,31,300,0！确定第31个节点FILL,1,31！在1到31节点中插入节点NGEN,15,31,1,31,1,0,10！复制上述节点15行，每行间距为10ET,1,PLANE42！常量的设置MP,EX,1,200E9MP,NUXY,1,0.3E,1,2,33,32 ！创建第一个单元EGEN,30,1,1 ！复制1到31个单元的建立EGEN,14,31,1,30 ！所有的单元创建EDELE,151,165 ！下面都是挖去中间的面EDELE,181,195EDELE,211,225EDELE,241,255NDELE,187,201NDELE,218,232NDELE,249,263FINISH！退出预处理/SOLU ！求解ANTYPE,STATICOUTPR,BASIC,ALLD,1,ALL,0 ！右端面的约束D,32,ALL,0D,63,ALL,0D,94,ALL,0D,125,ALL,0D,156,ALL,0D,280,ALL,0D,311,ALL,0D,342,ALL,0D,373,ALL,0D,404,ALL,0D,435,ALL,0D,31,UY,0 ！右下角的节点31约束SFE,406,3,PRES,,6000,6000！均布荷载的加载SFE,407,3,PRES,,6000,6000SFE,408,3,PRES,,6000,6000SFE,409,3,PRES,,6000,6000SFE,410,3,PRES,,6000,6000SFE,411,3,PRES,,6000,6000SFE,412,3,PRES,,6000,6000SFE,413,3,PRES,,6000,6000SFE,414,3,PRES,,6000,6000SFE,415,3,PRES,,6000,6000SFE,416,3,PRES,,6000,6000SFE,417,3,PRES,,6000,6000SFE,418,3,PRES,,6000,6000SFE,419,3,PRES,,6000,6000SFE,420,3,PRES,,6000,6000F,248,FX,5000！集中力的加载SOLVE ！求解FINISH/POST1 ！进入后处理PRDISP ！得出各个节点的位移PLDISP,1！受理前后的变形图的比较PLNSOL,U,X ！x方向的变形图PLNSOL,U,Y ！Y方向的变形图PLESOL,S,EQV！内力图FINISH注：黑体字为注解。
