金刚石整修工具使用小学问金刚石整修工具使用中应做到及不应当做的事项：应当1.在使用新的修整器之前，应从上次修整的进给中退出。
很多质脆的金刚石修整工具，在开始与砂轮的接触中，都简单被损坏。
2.以倾斜10—15的角度安装金刚石修整工具头，使其指向砂轮的旋转方向。
3.坚固地安装好修整器或夹紧修整工具，不得将工具头悬垂太长。
4.在可能的情况下，尽量使用冷却液。
在整个修整时间里，用冷却液浇注修整工具与砂轮接触处。
5.在修整开始时，从砂轮的最高点修起，通常为砂轮的中部。
6.注意进行细小量的修除。
修除的最大深度，对于粗修除：0.001—0.002英寸。
对于精修除：0.0005—0.001英寸。
7.按有关手册选择合适的横向移动速度。
横向移动速度越慢（在允许范围），获得砂轮表面粗糙度越低。
8.必需在规定的时间间隔内对砂轮进行修整，防止砂轮变钝，使磨削力增大。
9.在规定的时间间隔内，将刀夹中的修整工具，旋转1/8圈，以保证修整工具的始终锋利。
10.当金刚石修整器或工具头变钝或明显地变平常，应适时地调整与更换。
11.依据砂轮的直径大小，合理选择金刚石的CARAT量（纯金刚石含量），砂轮直径越大，选择的金刚石CARAT值越大。
注意1.在放置金刚石修整工具头到夹座时，注意不要撞击到砂轮表面。
2.不能将单点的金刚石修整工具头垂直地对准砂轮中心，一般需倾斜10—15。
3.不能对发热的修整工具进行“淬火”（指蓦地变冷）。
在干式修整时，必需保持两次修整的间隔时间，足以使发热的修整工具冷却。
4.不能假定砂轮表面具有理想的平整。
在开始修整时，找出砂轮的最高点位置，进行修整。
5.假如可能的话，每次砂轮的修除量，在砂轮的半径上不能超过0.001英寸。
过大的修除量能够引起金刚石修整工具头的过早磨耗和常常碎裂。
6.但也不能每次修除太小的余量。
对于在旧的或刚性差的机床上使用的砂轮可以不进行修整。
7.注意修整中不能在一个位置上停留太长的时间。
这样将会使砂轮表面抛光，产生高不冷不热损坏金刚石修整工具。
金刚石滚轮修整机安全操作及保养规程一、前言金刚石滚轮修整机是一种用于切割、磨削金属表面的高精度设备。
正确的使用和保养对于确保设备的性能和寿命至关重要。
本文将介绍金刚石滚轮修整机的安全操作和保养规程。
二、安全操作规程1. 设备安装在设备安装之前，应清理现场，确保地面平整，无障碍物。
安装设备时，应根据设备安装图纸的要求进行安装，并调整设备的水平和垂直度。
安装完成后，应用水平仪检查设备的水平度和垂直度是否满足要求。
2. 设备启动在启动设备前，要保证设备接通电源，并检查各个部件的连接是否牢固。
启动前应测量卡盘内径是否符合要求，并选择正确规格的金刚石滚轮。
启动设备后，应在旁边观察设备的运行情况，如发现异常，应立即停止设备，排查故障原因。
3. 操作操作使用设备前，操作人员应先阅读设备说明书，了解设备结构、性能参数以及安全操作规程。
使用设备时，应保持专注，不要分心或离开设备。
操作人员必须严格按照设备操作规程操作，并且在设备运行期间，不得随意拆卸设备或添加附件。
4. 设备关闭在使用完成后，应关闭设备，并将所有控制开关置于停止位置。
关闭设备前，应检查设备周围是否有残留物，如有必须及时清理干净。
设备需要长时间停用时，应拆卸金刚石滚轮，并存放在相应的金刚石滚轮箱中。
5. 安全警示1.使用设备前必须戴好防护用品，如手套、护目镜等防护措施。
2.禁止在设备旁吸烟或携带易燃易爆物品。
3.禁止用手或身体接触旋转中的金刚石滚轮。
4.靠近设备时，要保持警惕和平衡，避免失足跌倒。
5.操作设备时，应紧握设备手柄，不得随意转动手柄方向。
6.停止设备时，应先将滚轮停止后，再关闭电源。
7.发现设备异常时，应立即停止设备，排查故障原因。
三、保养规程1. 日常维护日常维护工作包括设备的清洁、润滑和检修。
在设备运行期间，应经常检查设备的运行状态，并及时清理设备的杂质和残留物。
设备的润滑油要定期更换，避免润滑油过期或使用不当导致设备故障。
2. 金刚石滚轮维护金刚石滚轮是设备的核心部件，需要定期进行检修和维护。
金刚石外圆滚压刀具安全操作及保养规程一、前言金刚石外圆滚压刀具是一种重要的生产工具，多用于金属、非金属等材料的成型加工，具有高效、精度高、成型精度稳定等特点。
然而，由于其高速旋转、高温、高压等因素，使用时需要特别注意安全操作以及正确保养。
本文将详细介绍金刚石外圆滚压刀具的安全操作及保养规程，旨在提高操作人员的安全意识，并延长刀具的使用寿命，降低生产成本。
二、安全操作规程2.1 操作前准备1.操作人员应熟悉所使用的金刚石外圆滚压刀具的型号、规格、速度和加工材料。
2.在操作前必须检查设备的电源、电气各部分是否正常。
3.仔细检查刀具的磨损情况、加工精度和冷却液是否正常。
4.审查工作环境和操作平台，必须符合安全规定。
5.安装金刚石外圆滚压刀具前，应先检查装夹工具是否正常、紧固力是否适当，装夹是否稳定。
2.2 操作过程中注意事项1.操作人员应穿戴符合要求的作业服和安全防护用品，如眼镜、手套和耳塞等。
2.操作时必须保持集中注意力，不能随意离开操作区域。
3.操作时必须用保险护罩覆盖滚刀装置，防止物体飞溅伤人。
4.金刚石外圆滚压刀具必须在规定的转速下工作，不得随意改变速度。
5.切勿在刀具旋转时用手或工具接触滚刀，以免发生伤害。
6.操作中如发现异响、异味或其他异常情况，应立即停机检查。
2.3 操作结束后的清理及维护1.工作结束后，应立即关闭电源，清理操作台面，将工作环境恢复到初始状态。
2.清理金刚石外圆滚压刀具时，应先断开电源，避免误操作。
3.清理刀具时应使用专用清洁剂或干净的纱布，不得使用酸、碱等强腐蚀性物质。
4.使用后必须对刀具进行保养，包括润滑、加油等，以便于下次使用。
三、保养规程3.1 常规保养1.操作过程中，必须通过润滑、冷却等方式保证刀具在正常温度下工作，且润滑剂、冷却液不得过期。
定期更换润滑剂、冷却液以保证刀具长时间工作正常。
2.在使用金刚石外圆滚压刀具进行工作时，必须保证加工材料的表面光洁，防止杂质进入刀具内部，导致切口损伤。
金刚石砂轮修整方法
金刚石砂轮是一种常见的磨削工具，广泛应用于金属加工、宝石加工、陶瓷加工等领域。
然而，由于长时间使用，砂轮表面会出现磨损，影响其磨削效果和寿命。
因此，正确的砂轮修整方法是保证砂轮磨削效果和寿命的重要措施。
首先，选择适当的修整工具。
一般来说，修整工具应该比砂轮硬度更高。
常见的修整工具有金刚石修整轮和硅炭化物修整轮。
金刚石修整轮适用于硬度较高的砂轮，而硅炭化物修整轮适用于较软的砂轮。
其次，正确选择修整方法。
在选择修整方法时，应根据砂轮的磨损情况和应用要求。
常见的修整方法有单点修整和多点修整。
单点修整适用于轻微磨损的砂轮，而多点修整适用于严重磨损的砂轮。
最后，进行砂轮修整。
在修整前，应将砂轮清洗干净，以避免污染修整工具。
修整时，应将修整工具与砂轮垂直接触，以避免修整出现不均匀。
修整后，应用手触摸砂轮表面，检查是否修整均匀，并再次清洗干净。
总之，正确的金刚石砂轮修整方法是保证砂轮磨削效果和寿命的重要措施。
正确选择修整工具和修整方法，以及注意修整时的操作，都是
保证修整效果的关键。
金刚石成型磨滚轮安全操作及保养规程金刚石成型磨滚轮是金属加工、石材加工等行业中常用的磨具之一。
其具有高硬度、高耐磨性、高精度等特点，能够有效提高生产效率和产品质量。
然而，使用金刚石成型磨滚轮也存在一定的安全风险，必须严格遵守操作规程和保养要求，确保工作安全和设备正常运行。
本文将介绍金刚石成型磨滚轮的安全操作和保养规程，以帮助用户更好地使用和维护该设备。
安全操作规程1.磨滚轮的选择和安装在选择和使用金刚石成型磨滚轮时，必须牢记以下几点：•磨滚轮的外径、内径、宽度、孔径等参数必须符合设备要求，不得超过额定数值。
•磨滚轮的转速和进给速度必须符合加工要求，不得过高或过低。
•磨滚轮必须固定在专用的安装架或夹具上，确保安装平稳牢固，且与主轴平行度误差不超过0.01mm。
2.个人防护措施磨滚轮是一种高速旋转的工具，使用时必须采取以下个人防护措施：•戴口罩、眼镜、手套、耳塞等防护用品，避免灰尘、碎屑、噪音对身体造成伤害。
•佩戴紧身衣、袖口紧、鞋子鞋带要系紧，长发要被束起来，以防止衣物或发丝被磨滚轮卷入。
3.磨削操作过程在使用金刚石成型磨滚轮进行磨削时，必须按照以下要求进行操作：•在进行操作之前，必须设置好磨削参数（如转速、进给速度）并确认无误。
•金刚石成型磨滚轮的进给速度必须平稳，过快容易导致磨削不均匀、磨损过快等问题，过慢则会影响生产效率。
•在磨削过程中，必须注意观察加工情况，随时调整磨削参数，确保加工效果和磨滚轮的安全使用。
•磨削结束后，必须断开电源并清理加工现场，避免安全事故的发生。
保养规程除了安全操作规程之外，金刚石成型磨滚轮的保养也是确保设备正常使用和寿命的关键。
以下是金刚石成型磨滚轮的保养规程：1.每日保养每天使用结束后，必须进行以下保养工作：•废液桶的清理，确保清理无残留液体和碎片。
•删除磨削表面的金属碎屑，清理床面，除尘。
•清洗磨轮和磨辊，避免堵塞通路和减缓磨削效率。
2.每周保养每周必须进行以下保养工作：•检查设备的油温、油位、油压，确保机器正常工作。
金刚石滚轮修整法：
采用了工作表面镶嵌（布满）了许多小颗粒金刚石回转工具修整砂轮。
但由于工具本身为回转体，工作时又被独立驱动作高速旋转，因此，它不仅能修成精度很高的砂轮曲面，而且在修整效率、工具寿命以及操作简便等方面，都大大优于大颗粒金刚石刀。
金刚石滚轮修整砂轮的特点：
1.修整效率极高；
2.金刚石滚轮的使用寿命极高（可修次数达几万到几十万次）；
3.可通过由高精度模具制造出高精度金刚石滚轮，修整出其它方法无法获得的高精度的砂轮工作形面。
金刚石滚轮修整必要的机械条件：
1.金刚石滚轮与砂轮应有一定的相对速度。
一般在磨床上使用的修整装置有下面三种方式：
（1）双顶尖支承式
（2）组合式
（3）整体式
2.金刚石滚轮主轴应具有足够的刚性和旋转精度。
3.修整时必须使用容量和压力与磨削时相同的冷却液冲洗和冷却。
客户金刚石修整滚轮安全操作及保养规程1. 引言客户金刚石修整滚轮是一种用于修整金刚石工具的重要设备。
为了确保操作人员的安全以及滚轮的正常运行和寿命，本文档旨在提供客户金刚石修整滚轮的安全操作和保养规程。
2. 安全操作规程在操作客户金刚石修整滚轮时，请遵循以下安全操作规程：2.1 穿戴个人防护装备在进行任何操作之前，操作人员必须穿戴个人防护装备，包括护目镜、防护手套和防护服。
这些装备可以有效预防眼睛、手部和身体受到金刚石碎片的伤害。
2.2 阅读并理解操作手册在使用客户金刚石修整滚轮之前，操作人员应仔细阅读并理解操作手册。
操作手册提供了关于滚轮的详细说明和操作指导，包括正确的安装方法、使用方法和维护方式。
2.3 确保稳定的工作环境在操作客户金刚石修整滚轮时，必须确保工作环境稳定和整洁。
工作区域应有足够的空间供操作人员移动和操作设备，没有杂物和障碍物。
此外，工作区域应有足够的照明，以确保操作人员能够清晰地看到滚轮和工作区域。
2.4 使用合适的工具和设备在操作客户金刚石修整滚轮时，操作人员应使用合适的工具和设备。
使用不合适的工具可能会导致滚轮的损坏或操作人员的安全风险。
操作人员应确保工具和设备的质量和适用性，并按照操作手册中的指示正确使用。
2.5 小心操作滚轮在操作滚轮时，操作人员应保持警觉，并小心操作。
避免突然、过度的力量施加到滚轮上，以免造成滚轮损坏或操作人员受伤。
同时，操作人员应避免将手指或其他物体放置在滚轮附近，以防止夹伤。
2.6 遵循操作手册中的操作步骤在进行每一次操作之前，操作人员应仔细阅读并遵循操作手册中的操作步骤。
操作手册中提供了详细的操作指导，包括滚轮的安装、调整和维护等。
严格按照操作手册中的步骤进行操作，以确保安全和滚轮的正常运行。
3. 保养规程客户金刚石修整滚轮的保养至关重要，它可以延长滚轮的使用寿命，并保持其性能和效果。
以下是客户金刚石修整滚轮的保养规程：3.1 定期清洁滚轮定期清洁滚轮是保持其性能和效果的关键。
DIA/CBN砂轮修整・修锐方法为正确使用金刚石／CBN砂轮，在初始安装或砂轮表面发生变形时，有必要进行整形及修锐。
在砂轮的外周用油性笔进行标记，让S45C等生材与之整体接触（至油性笔记号消失），然后进行正常研磨，直至外周跳动消失。
本方法在整形的同时也完成了修锐，因此可以此状态进入正式作业。
·请使用1180m/min的转速，比通常转速稍慢些。
（参考：通常为1700～2000m/min左右）·如果转速不能降低，请将切入量降至1mm左右尝试。
·进给速度采用30mm/min（每分钟30毫米），近似于静止的低速进给。
2.WA(白刚玉)或GC(绿色碳化硅)油石磨削修锐法(适用于平面磨床)用台钳等固定WA或GC（C亦可）研磨油石，使其象工件一样进行研磨。
研磨油石的粒度和研磨砂轮的粒度相同或相近为宜。
WA对修锐有效。
GC对整形有效。
（1）砂轮的转速500～1,000min-1或200～500m/min-1为最恰当，采用通常作业转速亦可。
（2）切入量a.粗粒度（粗研磨用）砂轮#140～#170时0.03～0.01mm/pass#200～#230时0.01～0.005mm/pass#270～#325时0.005mm/pass以下b.细粒度（精加工研磨用）砂轮#400时0.020～0.005mm/pass#600时0.005～0.002mm/pass#800时0.002mm/pass以下（3）工作台的动作磨削时，仅进行前后进给，进给速度根据粒度不同进行调整。
磨粒越细，进给速度越慢。
（4）磨削液即使采用湿式研磨，如果将研磨油石浸入磨削液一段时间后使用，效果也会更佳。
另外，作业时间较长时，作业中请用移液管等注入磨削液，使其始终处于湿润状态。
大致参考标准是在砂轮上带切削渣滓，呈粘状。
（5）注意事项过度的整形及修锐会产生塌角。
磨粒越细，该倾向越严重。
3.使用修整器的方法用修整器按上图所示进行整形（调整动平衡、成型）。
金刚石砂轮修整机安全操作及保养规程金刚石砂轮修整机是一种用于修整金刚石砂轮的设备，广泛应用于各类机械制造、钢铁、军工、航空航天及其他行业。
为了确保精准、高效和安全地操作金刚石砂轮修整机，以下为安全操作及保养规程：安全操作规程1.在使用之前，请仔细阅读使用说明书。
2.在上电前，请确保电源接地良好，避免漏电。
3.在操作过程中，请确保设备和操作环境干净整洁，避免杂物堆积。
定期清洁设备表面和内部。
4.贮存处理好切削液，避免污染环境。
5.在进料和加工过程中，不得随意更改设备参数，必要时需联系专业人员进行调整。
6.在设备运转过程中，严禁触碰运动部件或砂轮。
注意事项1.在清洁设备时，不得使用水洗，避免设备内部受潮，影响操作效果。
2.使用高质量砂轮进行修整，确保修整效果和使用寿命。
3.定期检查设备防护罩、开关、紧固件等，确保设备完好。
4.当不使用设备时，请切断电源，关闭气源和水源，确保通风出口畅通。
5.不要长时间连续工作，需要适当停机休息，以避免设备过热和疲劳。
6.出现异常情况时，应立即停机，并联系专业技术人员检查。
保养规程1.每年对设备进行一次全面检查，包括但不限于：电器系统、气动系统、润滑系统等。
2.对设备进行适当的润滑，确保所有的运动件都处于良好的润滑状态。
3.定期对砂轮进行检查和清理，避免损坏砂轮和设备。
4.做好设备的环境保护，遵守环保要求，确保不影响周边环境。
5.在保养完设备后，放回到包装箱或者将其覆盖好防尘罩，以便下次使用。
以上为金刚石砂轮修整机的安全操作及保养规程。
正确、规范、安全地操作设备，可以提高设备使用寿命，减少故障率，保证操作人员的安全，同时也能降低企业的后期维修成本。
在使用该设备时一定要严格遵守这些规程。

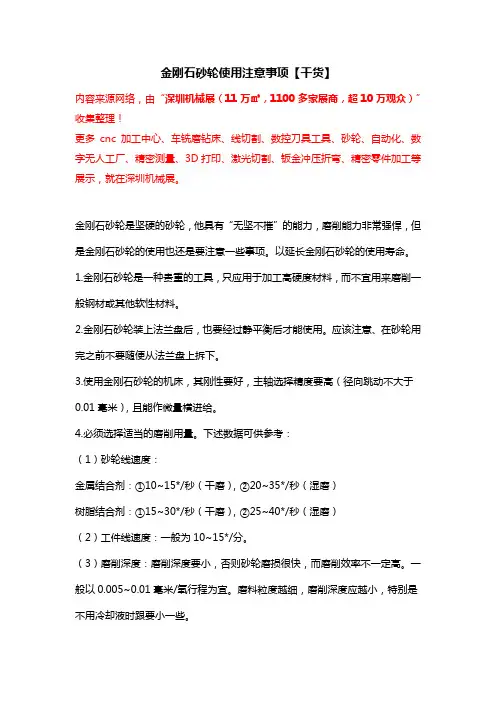

金刚石砂轮使用注意事项【干货】内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、砂轮、自动化、数字无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展。
金刚石砂轮是坚硬的砂轮，他具有“无坚不摧”的能力，磨削能力非常强悍，但是金刚石砂轮的使用也还是要注意一些事项。
以延长金刚石砂轮的使用寿命。
1.金刚石砂轮是一种贵重的工具，只应用于加工高硬度材料，而不宜用来磨削一般钢材或其他软性材料。
2.金刚石砂轮装上法兰盘后，也要经过静平衡后才能使用。
应该注意、在砂轮用完之前不要随便从法兰盘上拆下。
3.使用金刚石砂轮的机床，其刚性要好，主轴选择精度要高（径向跳动不大于0.01毫米），且能作微量横进给。
4.必须选择适当的磨削用量。
下述数据可供参考：（1）砂轮线速度：金属结合剂：①10~15*/秒（干磨），②20~35*/秒（湿磨）树脂结合剂：①15~30*/秒（干磨），②25~40*/秒（湿磨）（2）工件线速度：一般为10~15*/分。
（3）磨削深度：磨削深度要小，否则砂轮磨损很快，而磨削效率不一定高。
一般以0.005~0.01毫米/氧行程为宜。
磨料粒度越细，磨削深度应越小，特别是不用冷却液时跟要小一些。
（4）纵向进给速度：一般为10~15米/分。
5.磨削时应尽量采用冷却液，这不仅可提高磨削效率和磨削质量，而且砂轮磨损也较小。
常用的冷却液有煤油、轻柴油、轻机油灯，一般以煤油为好。
6.新的金刚石砂轮开始使用时，为了使它获得正确的形状（外圆真圆度、端面平直度），也需要进行修整，修整方法可用碳化硅砂轮，或以碳化硅磨料在平整的金属板或者玻璃板上用手工研磨进行修整（用于修整砂轮端面）。
为了节省昂贵的金刚石砂轮，也可采用自然修整的方法，即把新砂轮先用于粗磨，待其磨损至具有证券外形后，再用来进行精磨。
在磨削过程中若发现砂轮不够锐利或有堵塞现象时，也可以手持碳化硅砂轮条小心地对砂轮工作表面稍加整修。
金刚石砂轮安全操作及保养规程摘要金刚石砂轮是磨削机械加工中必不可少的工具，但它也带来了潜在的安全隐患。
本文详细介绍了金刚石砂轮的安全操作和保养规程，旨在提高工作人员的安全意识，保障工作人员人身安全和设备资产安全。
一、安全操作规程1.1 前置准备1.检查金刚石砂轮的外观。
如果外观有裂纹、断裂或其他损坏，不得使用。
2.检查金刚石砂轮的标志、型号和转速等信息是否与使用要求一致。
3.工作区必须干燥、宽敞，不能存在易燃、易爆物品。
4.使用前必须穿好劳动防护用品，安装好安全防护设备。
1.2 操作步骤1.开始操作前，应按照金刚石砂轮的转速安装好夹具或夹具。
2.打开电源，启动砂轮，保持轮口离磨削物表面5 ~ 10mm的距离。
观察有无异常现象，如发现砂轮不稳或有杂音，应及时停机检查。
3.磨削过程中，切记不可用手直接接触磨削物。
必须使用夹具或夹具放置好待加工的物体，并确保固定牢靠。
4.操作人员不得随意更改电机转速，不得在磨削过程中加压砂轮或伸出身体部位卡在砂轮或夹具等地方。
1.3 操作注意事项1.在进行磨削时，必须认真观察金刚石砂轮的转速和加工物体的形状、材料以及金刚石砂轮的冷却情况。
2.操作人员必须熟练掌握设备的启停和调速装置等设备操作，不得在操作时马虎或违规操作。
3.在磨削过程中出现异常情况时，必须立即停机检查，解决问题后方可继续操作。
二、金刚石砂轮保养规程2.1 保养前准备1.断电安排2.禁止人员靠近3.确保是等速电机2.2 保养步骤1.关闭电源并拔掉电源插头2.用清洁布或软刷轻轻清洗砂轮表面和工作面3.定期添加润滑剂来增加砂轮的维护寿命4.定期检查砂轮表面是否出现细小裂纹，避免因砂轮破裂而带来安全隐患。
2.3 保养注意事项1.清洗砂轮时，应使用软布或者软刷，不得使用杂质和硬物强力擦拭或清洗。
2.保养过程中，操作人员必须正确佩戴劳动防护用品，不可放松警惕，确保安全。
3.保养后，检查所有密封件、螺丝、安全开关等是否松动，如有发现应及时固定。
金刚石滚轮修整及CNC砂轮修整器设计应用（下）刘红英【摘要】2.修整电动机功率确定rn成形磨削砂轮多是硬而脆的磨料和陶瓷结合剂组成。
因而在修整砂轮时,由于修整进给量小和进给速度低,所以切削力较小。
当金刚石滚轮与砂轮旋转方向异向（顺修）时,会出现负的修整功率现象,这是由于砂轮高速旋转时产生的惯性力带动金刚石滚轮旋转,从而使功率降低。
反之,逆修时,电动机功率就得随之增加。
【期刊名称】《金属加工：冷加工》【年(卷),期】2012(000)017【总页数】2页(P56-57)【关键词】砂轮修整器;金刚石滚轮;CNC;电动机功率;应用;设计;旋转方向;陶瓷结合剂【作者】刘红英【作者单位】汉江机床有限公司,陕西汉中723003【正文语种】中文【中图分类】TG7432. 修整电动机功率确定成形磨削砂轮多是硬而脆的磨料和陶瓷结合剂组成。
因而在修整砂轮时，由于修整进给量小和进给速度低，所以切削力较小。
当金刚石滚轮与砂轮旋转方向异向（顺修）时，会出现负的修整功率现象，这是由于砂轮高速旋转时产生的惯性力带动金刚石滚轮旋转，从而使功率降低。
反之，逆修时，电动机功率就得随之增加。
金刚石滚轮驱动电动机功率一般按照每100mm长度（滚轮与砂轮的接触长度）为100W，本修整器滚轮直径为125mm。
考虑到电动机的具体结构和所加工工件的实际情况，本修整器为顺修，电动机功率选定为1.2kW、3 000r/min。
3. 主轴结构及精度安装金刚石滚轮的主轴装置必需具有高回转精度及足够的刚性。
主轴与金刚石滚轮内孔的配合间隙要小，一般为2～4μm，才能使金刚石滚轮以最小的误差传递到被修整的砂轮型面上，回转主轴径向与轴向跳动均应小于0.003mm，本修整主轴制造精度如下：径向圆跳动0.002mm，轴向圆跳动0.001mm，安装轴颈采用直孔联接。
为了提高滚轮的寿命，滚轮直径应尽可能的大，但精度会相应降低。
本装置综合考虑两方面因素，滚轮直径选定为125mm。
金刚石滚轮修整砂轮特点及注意，学习一下吧！1.金刚石滚轮的特点及应用金刚石滚轮是一种新发展起来的修整工具，它与单颗粒金刚石笔修整砂轮相比，在进行非直线修整时其修整时间要短得多，且易修整出各种复杂的成形表面。
金钢石滚轮修整砂轮的方法分为切入式滚轮修整和摆式滚轮修整，因切入式修整器结构比摆式修整器简单，故在实际生产中应用较多一些。
切入式滚轮修整中，与外圆切入磨削工件相似，滚轮由电机驱动旋转，相对砂轮做切入运动，从而进行砂轮修整。
表征滚轮切入式修整的主要参数有：修整速比qd、修整进给量及光修转数。
下面介绍切入式金刚石滚轮修整器在HSQB885.4沟道磨削中的应用。
HSQB885.4为大型四点接触球轴承，其沟形成桃形沟道，利用现有的TM1 500落地磨床替代立式磨床磨削其沟道，并设计TM1 500金刚石滚轮修整器。
支架固装于机床床身前部，底座安装在支架上，并能在纵、横两个方向进行调节，滚轮轴为套筒式主轴，采用两套角接触球轴承构成的二支承轴系结构，主轴的传动采用多楔带传动，平稳、可靠。
驱动电机为轻型铝壳无线调速电机，采用无级调速电机是为了保证滚轮与砂轮之间线速度之比值qd保持在一定的范围内。
因为随着砂轮的消耗，其线速度降低，这时就需要适当调低滚轮的转速，从而获得最佳修整效果。
将修整的切入进给改为砂轮进给，修整时滚轮不动，利用原机床砂轮进给的手摇机构，手动进给来实现修整的切入运动。
还可以采用砂轮不动，滚轮进给的方式进行修整，这时修整器的结构较复杂，即采用直线导轨、滚珠丝杠、步进电机等，可将滚轮修整动作设计成简易数控系统，其动作程序设计为：快进（不能碰上砂轮）→慢进（按需要的切入速度进给）→光修→退出。
2.注意事项由于金刚石滚轮成形修整法具有修整时间短、能修整出各种复杂型面、型面精度保持好、修整操作方便等特点，其使用效果已逐渐得到人们的认可，在生产中也得到了越来越广泛的应用。
但在滚轮的设计、制造与使用中应注意如下几点：金刚石的粒度较被修整砂轮的粒度应粗一号，还要选择金刚石颗粒尺寸接近一致，颗粒形状近似球形，常用粒度为36# ~100#。
金刚石滚轮使用方法及特点
金刚石滚轮是一种高效的成型砂轮修整工具，特别使用于复杂型面或高精度成型面的砂轮修整，现在制作有电铸法和烧结法两种工艺而成。
采用金刚石滚轮修整具有以下优点：
■生产效率高，使用寿命长，单件零件的修整成本低。
■可长期保证零部件精度，粗糙度的稳定性,大幅降低次品率。
■修整装置构造简单，交换频率很低，减少操作人员负担。
广泛用于汽车，机床，工具，轻工，轴承，航天等工业加工领域。
金刚石滚轮制造精度要求
■跳动：0.002mm
■直线度：0.002-0.005mm
■圆度:0.002-0.005mm
■长度、台阶差尺寸公差范围：1.±0.002-0.005mm
■半径尺寸公差范围：R±0.002-0.005ram
■角度公差范围：A±Γ
精度等级代号
安装孔精度及形位公差
形位公差
滚轮的修整方式纵切式
横切式
1.纵切式
滚轮、砂轮、工件各轴的关系
1.横切式
纵向进给，沿滚轮轴向左右移动
制造金刚石滚轮所需的技术资料
■滚轮图纸。
■砂轮的材质、宽度、粒度、线速度等。
■滚轮的线速度或转速、直径。
■被加工零件的图纸、材质及粗糙度。
■滚轮修整砂轮的方式（直切、斜切、同向、相向、CNC等）。
可根据客户所需定做。
