SOHO网络组建与互联

--双机互联网络
网卡概念 网卡：又叫网络接口卡（network interface card）、 网络适配器(network adapter)，是计算机与外部网络 的连接点，主要任务是收、发网络数据。常见的网卡有 有线网卡和无线网卡两种，任何一台计算机都必须通过 网卡与网络进行连接。 每块网卡都有一个编号，这个编号又称为网卡的MAC 地址（Physical address），它由48位二进制组成，其 中前24位描述的是有关厂商的信息，后24位是网卡的 编号。在全球范围内，网卡的物理地址都是唯一的。
2017年10月20日星期五
第6页
任务一 组建SOHO型网络
--双机互联网络
IP地址概念 子网掩码的作用，就是将某个IP地址划分成网络地址和 主机地址两部分。是用来指定某个IP地址的网络地址的， 换一句话说，就是用来划分子网的。本实验配置时自动 生成。
2017年10月20日星期五
第7页
任务一 组建SOHO型网络
2017年10月20日星期五 第10页
任务一 组建SOHO型网络
--双机互联网络
任务实施 步骤一 将刚刚做好的交叉双绞线两端分别插入两台计 算机的网卡水晶头接口中。
步骤二 分别在两台计算机中配置IP地址。一台计算机 配置IP地址为192.168.1.1，另令一台计算机IP地址配 置为192.168.1.2。操作按如下步骤进行： （一）在桌面右击“网络”，点击“属性”。如图所示。
本任务目标是了解双机互联知识；掌双机互联技能；掌握制作双绞 线的方法。
重点：掌握双绞线（网线）的制作方法。 难点：双机互联的设置方法。
2017年10月20日星期五
第2页
任务准备
将方先生家中两台计算机连接起来，有二种方法可供选择： 第一种方法：直接用双绞线制作成交叉线连接两台电脑，经过简 单设置，就可以实现双机互联网络。这种连接方法的优点是：配 置简单、连接方便、使用硬件少。缺点是：使用不太方便。 第二种方法：通过无线路由器将两台计算机及家中的宽带 MODEM连接起来，共享Internet连接，该方法需要对无线路由 器和两台计算机进行设置，构建最常见的家庭SOHO网络。这种 连接方法的优点是：除了实现简单小型局域网络的功能，同时又 实现了无线网络的功能，使网络有了更大的灵活性，缺点是：需 要引入无线路由器这种设备，增加了投资。在本任务中我们将详 细介绍利用第一种方法组建双机互联网络，在下一任务中我们将 继续介绍第二种方法构建SOHO网络。

SOHO型网络的特点
灵活性
SOHO型网络结构简单，可以根据实际需求 灵活配置，支持多种终端设备接入。
安全性
高效性
SOHO型网络支持高速数据传输，满足用户 对网络性能的需求。
SOHO型网络通常具备基本的安全功能，如 防火墙、无线加密等，保障网络安全。
02
01
易用性
SOHO型网络设备通常具有简单易用的管理 界面，方便用户配置和管理网络。
B
C
打印机
如果需要共享打印机，将打印机连接到路由 器的LAN口或使用Wi-Fi连接。
其他设备
根据需要连接其他设备，如智能电视、游戏 机等。
D
设置网络参数
登录路由器设置页面
在浏览器地址栏输入路由器的IP地址，进入 路由器的设置页面。
设置上网方式
选择正确的上网方式，如PPPoE、动态IP、 静态IP等。
03
合理规划网络设备和终端的布局，减少网络传输距离和路径，
降低传输延迟。
优化网络存储性能
选择高性能存储设备
采用高可靠性和高性能的存储设备，如SSD硬盘，提高数据读写速 度。
分布式存储架构
采用分布式存储架构，将数据分散存储在多个设备上，提高存储设 备的并行处理能力。
数据备份与恢复
建立健全的数据备份和恢复机制，确保数据安全可靠，降低数据丢失 风险。
04
03
SOHO型网络的应用场景
01
小型企业办公
SOHO型网络可以满足小型企业办公的网络需求，支持 文件共享、电子邮件、互联网访问等功能。
02
家庭办公
SOHO型网络可以为家庭办公提供高速、稳定的网络环 境，支持家庭成员共享打印机、文件存储等功能。

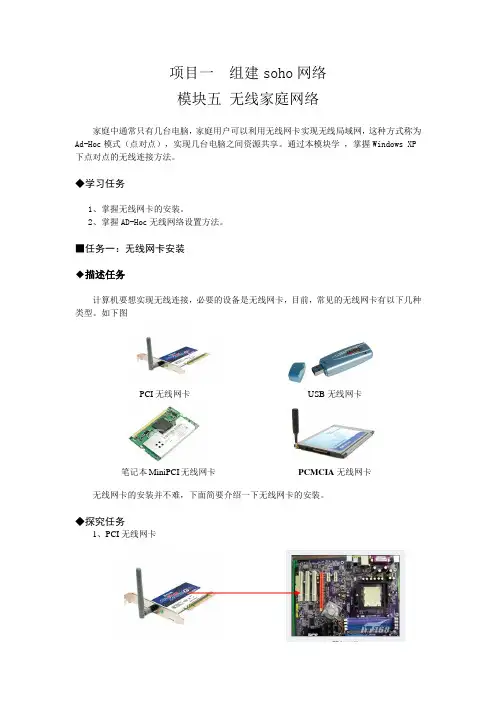

项目一 组建soho 网络 模块五 无线家庭网络家庭中通常只有几台电脑，家庭用户可以利用无线网卡实现无线局域网，这种方式称为Ad-Hoc 模式（点对点），实现几台电脑之间资源共享。

通过本模块学 ，掌握Windows XP 下点对点的无线连接方法。

◆学习任务1、掌握无线网卡的安装。

2、掌握AD-Hoc 无线网络设置方法。

■任务一：无线网卡安装◆描述任务计算机要想实现无线连接，必要的设备是无线网卡，目前，常见的无线网卡有以下几种类型。

如下图无线网卡的安装并不难，下面简要介绍一下无线网卡的安装。

◆探究任务1、PCI 无线网卡PCI 无线网卡笔记本MiniPCI 无线网卡PCMCIA 无线网卡USB 无线网卡把主机箱打开，将PCI 无线网卡插入到主板的PCI 插槽上，启动计算机，安装相应的驱动程序，即可。

2、USB 无线网卡启动计算机好计算机，将USB 无线网卡插入到计算机的USB 接口上，计算机检测到后，再安装相应的驱动程序，即可。

3、笔记本MiniPCI 无线网卡笔记本一般都装有无线网卡，所以只要正确安装驱动程序，即可。

(不同的笔记本MiniPCI 无线网卡形状，略有不同)4、PCMCIA 无线网卡PCMCIA 无线网卡是专门为笔记本电脑用户提供的一款无线广域网卡，它是移动通Gprs Modem 。

只要你向中国移动或联通申请并开通此业务，就可以通过移动通在笔记本电脑上收发短信、收发彩信、打电话、上网等，具体只要向中国移动或联通公司咨询，这里不再赘述教你一招：要使用winxp系统自带的无线配置程序配置本无线网卡之前我们应该检查系统的“Wireless Zero Configration”服务是否启用，如果没有开启，我们要手动开启这个服务（一般情况下默认是开启的）。

如下图所示：(在“我的电脑”上单击右键选择“管理”，选择“服务和应用程序”中“服务”可找到该项)PCMCIA 无线网卡■任务二：组建AD-Hoc 无线网络◆描述任务微软自Windows XP 系统开始提供了对无线局域网技术的支持，所以一般的无线局域网产品都可以通过Windows XP 系统本身来实现无线局域网的配置，当然也可以采用厂商提供的专门配置程序。

信息与通信工程学院计算机网络课程设计报告题目: SOHO网络的组建及应用指导教师吴、刘2011年12月12日~ 12月23SOHO网络的组建及应用摘要本文针对实验室的设备环境，对SOHO企业的组网方式进行了研究和模拟，并最终提出了一套完整的SOHO组网方案。

首先，本文对路由器、交换机等组网基础设备进行了认真的研究。

关于路由器，我们实现了本地和远程的基本配置，并分别使用路由器的串口和以太网口实现了不同网段的网络互联，对路由器的防火墙及动态路由机制进行了探究。

关于交换机，我们实现了VLAN的划分以及不同VLAN间的相互通信，对广播风暴现象的产生原理及解决方案进行了特定的实验。

综合两者的功能，我们对多种网络拓扑结构进行了分析，讨论和改进。

最后，我们通过实验和模拟提出了一套完整的SOHO解决方案。

在该方案中，我们提出了一个能够适应多网段即时通信、共享Internet资源以及VPN专线的网络拓扑结构。

基于此拓扑结构，我们实现了IP电话的同一网段及不同网段的IP拨号，并通过组建企业自己的网守服务器统一管理企业内部拨号及通话。

另外，我们通过笔记本作为上网服务器实现了利用Windows Server 2008配置了VPN/NAT以及DNS服务器，方便了企业内部终端对Internet外部网页的访问。

我们实现了家居办公时的临时外地终端通过Internet VPN专线接入企业局域网，打造了方便快捷的家居办公环境。

在应用方面，我们利用DHCP服务为企业网内部提供动态IP分配；利用“飞鸽传书”软件，方便地实现了局域网内部资源的迅速共享；利用Server U创建了稳定的FTP资源共享平台。

限于实验室条件的限制，我们的方案并不是完全能够适用于现实的。

但是，我们为某些特定的环境提供了特殊的解决方案。

我们方案中的关键技术对各种组网方案都有很好的适应性。

关键词SOHOVPN/NAT FTP DNS IP电话目录第一章项目背景及依据 (1)第二章需求分析 (2)2.1 网络要求 (2)2.2 安全性需求 (2)2.3 业务需求分析 (2)第三章网络规划 (3)3.1 分析 (3)3.2 解决方案 (4)第四章整体组网方案 (6)4.1 总体拓扑图 (6)4.2 实现的功能 (7)第五章拓扑结构的探索与搭建 (8)5.1 公司总部组网过程 (8)5.1.1 配置SW2A (8)5.1.2 配置SW2B (10)5.1.3 配置SW3 (12)5.1.4 配置RA (17)5.2 子公司组网过程 (22)5.2.1 配置RB (22)5.2.2 配置RC (27)5.2.3 配置SW2C (32)5.3 SOHO网络解决方案 (33)第六章技术解决方案 (43)6.1 DHCP服务器 (43)6.1.1 DHCP服务器的概述 (43)6.1.2 DHCP服务器配置 (43)6.1.3 客户端DHCP配置 (45)6.2 企业FTP站点组建与配置 (45)6.2.1概述 (45)6.3 配置DNS服务器 (48)6.3.1 DNS服务器的概述 (48)6.3.2 DNS服务器的配置 (48)6.3.3 扩展部分 (55)6.4 VOIP技术与IP电话的原理与应用 (59)6.4.1 对IP电话进行设置 (59)6.4.2 在服务器上进行关守设置 (60)6.4.3 IP电话的通话管理 (63)6.5 飞鸽传书 (65)6.6 防火墙配置 (65)第七章文献参考 (68)第八章工作日志 (69)第九章个人心得 (73)个人心得—— (73)个人心得—— (74)个人心得—— (75)个人心得—— (76)个人心得—— (77)个人心得—— (78)个人心得—— (79)第一章项目背景及依据SOHO 一词来自于“Small Office & Home Office”的英文简称，即“小型办公和家庭办公”。
