红外遥控器工作原理
红外遥控器是一种常见的设备,它通过发送红外信号来控制电子设备。
红外遥控器的工作原理主要有以下几个步骤:
1. 按键操作:当用户按下红外遥控器上的按钮时,按键电路会感应到按键动作,并向电路板发送指令。
2.编码和调制:电路板接收到指令后,会将指令转化为数字信号,并对其进行编码和调制。
编码和调制的目的是将数字信号转换为适合传输的红外信号。
3. 发射红外信号:编码和调制之后,红外发射二极管会根据信号的高低电平产生相应的红外光波。
红外信号的频率通常在30kHz至60kHz之间。
4.传输和接收:红外信号在空中传输,当它接近被控制的电子设备时,设备上的红外接收器会接收到信号。
5.译码和解调:被控制的电子设备中的红外接收器会对接收到的红外信号进行译码和解调。
这些信号包含控制设备的指令。
6.设备响应:一旦接收到正确的红外指令,被控制的电子设备便会执行相应的操作,比如开启/关闭、音量调节或频道切换等。
红外遥控器的工作原理基于红外线技术,红外线属于电磁波的一种,其波长较长,无法被人眼所察觉。
通过以上的步骤,红
外遥控器能够将用户的指令通过红外信号传输到被控制的电子设备,从而实现远程控制的功能。
电视遥控器红外线原理电视遥控器是我们日常生活中常用的电子设备之一。
它通过无线红外线技术来实现与电视之间的通信和控制。
本文将深入探讨电视遥控器红外线原理的工作流程以及其在电子设备中的应用。
一、红外线的介绍红外线是一种电磁辐射,其波长范围在700纳米至1毫米之间。
与可见光相比,红外线的波长更长,无法被人眼直接看到。
然而,许多电子设备都能感知和利用红外线的特性。
二、电视遥控器的工作原理1. 发射端电视遥控器的发射端包含了一个红外发射二极管(IR LED),它被用来发射红外线信号。
当我们按下遥控器上的按钮时,相应的按键电路会给红外发射二极管提供电流,使其发射脉冲的红外线信号。
2. 接收端电视机上的接收端包含了一个红外接收二极管(IR Receiver)。
当红外线信号到达接收端时,红外接收二极管会接收并将其转化为电信号。
然后,这些电信号经过一系列处理和解码,最终被传递给电视机的主板。
三、电视遥控器红外线信号编码为了实现不同按键对应不同功能的控制,电视遥控器需要将每个按键输入映射为特定的红外线编码。
这通常通过红外线编码器来实现。
红外线编码器将不同按键的信号转化为特定的红外线编码序列,以便电视机能够正确地识别并执行相应的操作。
常见的红外线编码协议包括NEC、RC-5、RC-6等,每个协议都有自己特定的编码格式和解码规则。
四、电视遥控器的应用除了在电视机上,电视遥控器的原理和技术也被广泛应用在其他电子设备上。
例如空调遥控器、音频设备遥控器、家电遥控器等。
这些设备通常采用类似的红外线原理,使用红外线信号进行通信和控制。
电视遥控器的优势在于它的方便性和灵活性。
通过遥控器,我们可以在不需要亲身接触电子设备的情况下,轻松控制它们的各种功能。
这极大地提高了我们的生活便利性。
总结:电视遥控器通过红外线技术实现了人机交互和设备控制。
发射端的红外发射二极管发射红外线信号,接收端的红外接收二极管接收并转化为电信号。
红外线编码器将按键信号编码为特定的红外线编码序列,以实现不同按键对应不同功能的控制。
红外遥控原理和制作方法红外遥控原理是利用红外线的特性进行无线通信,通过发送和接收红外信号实现对电器设备的控制。
红外遥控主要包括三个组成部分:遥控器、红外发射器和红外接收器。
1. 遥控器:遥控器是红外遥控系统的控制中心,主要由按键、遥控电路和电源组成。
当用户按下遥控器上的按键时,遥控电路会根据按键的编码发出相应的控制信号。
2. 红外发射器:红外发射器是将遥控信号转换成红外光信号的装置。
它由LED发射管、发射电路和电源组成。
当遥控电路发出控制信号时,发射电路会使LED发射管发出红外光信号。
3. 红外接收器:红外接收器是将红外光信号转换成电信号的装置。
它主要由光电二极管、接收电路和电源组成。
当红外光信号照射到光电二极管上时,接收电路会将信号转换成电信号,并传输给被控制的设备。
制作红外遥控的方法如下:1. 建立遥控电路:根据需要控制的设备,设计并建立相应的遥控电路。
遥控电路包括按键、编码器、遥控芯片等。
2. 选择合适的红外发射器:根据遥控电路的输出信号特性,选择合适的红外发射器。
通常使用红外LED发射管来发射红外信号。
3. 连接发射电路:将发射电路与遥控电路连接,确保能够正确发射红外信号。
发射电路通常由驱动芯片和发射LED组成。
4. 选择合适的红外接收器:根据需要接收红外信号的设备特性,选择合适的红外接收器。
通常使用光电二极管作为红外接收器。
5. 连接接收电路:将接收电路与被控制设备连接,确保能够正确接收红外信号并控制设备。
接收电路通常由解码器和驱动芯片组成。
6. 测试与调试:完成以上步骤后,进行测试与调试,确保遥控信号的正常发送和接收。
红外遥控原理和制作方法一、引言红外遥控技术是一种常见的无线通信技术,广泛应用于家电、电子设备等领域。
本文将介绍红外遥控的原理和制作方法。
二、红外遥控原理红外遥控原理基于红外线的发射和接收。
遥控器发射器中的红外发射二极管会产生红外光信号,信号经过编码后发送给接收器。
接收器中的红外接收二极管会接收到红外光信号,并进行解码。
解码后的信号通过微处理器进行处理,最终转化为对应的控制信号,控制设备的操作。
三、红外遥控制作方法1. 硬件设计制作红外遥控器的第一步是设计硬件。
需要准备的材料有红外发射二极管、红外接收二极管、编码解码芯片、微处理器等。
在电路设计中,需要根据具体的遥控器功能,选择合适的编码解码芯片和微处理器,并按照电路原理图进行连接。
2. 程序编写制作红外遥控器的第二步是编写程序。
根据遥控器功能需求,编写相应的程序代码。
程序代码可以使用C、C++、Python等编程语言进行编写,通过对按键的扫描和编码解码的处理,将控制信号转化为红外光信号。
3. 硬件连接将硬件电路和程序进行连接。
将编写好的程序通过编程器下载到微处理器中,将红外发射二极管和红外接收二极管连接到电路中的相应位置。
确保电路连接正确无误。
4. 测试与调试完成硬件连接后,进行测试与调试。
使用万用表等工具检查电路连接是否正常,确保红外发射和接收二极管工作正常。
通过按下遥控器按键,检查接收器是否可以正确解码,并将信号转化为对应的控制信号。
四、红外遥控的应用红外遥控技术广泛应用于各种家电和电子设备中,例如电视、空调、DVD播放器等。
通过红外遥控器,用户可以方便地控制设备的开关、音量、频道等功能。
五、红外遥控技术的发展趋势随着科技的不断进步,红外遥控技术也在不断发展。
目前,一些新型的红外遥控技术已经出现,例如基于无线网络的红外遥控技术,可以通过手机等设备进行远程控制。
此外,一些智能家居系统也开始使用红外遥控技术,实现对家中各种设备的集中管理。
六、结论红外遥控技术是一种常见且实用的无线通信技术,通过红外线的发射和接收,可以实现对各种设备的远程控制。
红外遥控器软件解码及其应用随着现代科技的不断发展,红外遥控器已经成为人们日常生活中的必备工具之一。
不过,很多人并不了解红外遥控器的工作原理以及它是如何通过软件解码来实现遥控效果的。
本文将详细介绍红外遥控器软件解码的相关知识,以及其在实际应用中的作用。
一、红外遥控器的工作原理首先,我们需要了解红外遥控器的工作原理。
简单来说,红外遥控器是一种利用红外线光谱来传输指令的设备,通过在发射端发送编码的红外信号,再在接收端解码后执行相应的指令。
通常,红外遥控器由发射部分与接收部分两个部分组成。
发射部分由红外LED发射器构成,它会通过红外发射现象来发送编码的红外信号。
在接收端,红外接收器则会接收到这些信号,并将其转换成电信号进行解码。
之后,解码器会解析出信号的编码含义,然后执行相应的指令。
这就是红外遥控器的基本工作原理。
二、红外遥控器软件解码的实现在红外遥控器的工作中,软件解码起到了重要的作用。
所谓软件解码,就是在终端设备中运行的一种程序,能够将遥控器发射的红外编码转换成可读的指令。
而这些指令就可以用于控制各种家电、设备等。
软件解码的实现主要有两种方式。
第一种是使用硬件解码器,这需要在终端设备上安装一个专门的硬件解码器,用于解析红外信号,并输出相应的指令。
第二种方法则是使用软件解码器,这需要在终端设备上安装一个软件程序,用于解析红外信号并输出指令。
在软件解码的实现中,最常见的是使用赛贝尔红外编解码库。
这个库已经成为了广泛使用的一种红外编解码方案。
它可以用于各种嵌入式设备、物联网设备、手机、电视机顶盒等多种应用场景中。
三、红外遥控器软件解码的应用目前,红外遥控器软件解码已广泛应用于各种智能家居、物联网设备、工控设备等领域。
下面列举一些具体的应用案例:1、智能家居:通过使用红外遥控器软件解码,可以实现对家中的各种电器、设备的遥控控制。
如电视、空调、照明设备等。
2、物联网设备:红外遥控器软件解码还可以用于物联网设备中,如智能家居中的智能门锁、智能家电等。
红外线遥控器工作原理红外线遥控器是我们日常生活中常见的一种电子设备,它可以通过发送红外线信号来控制电子产品的操作。
本文将详细介绍红外线遥控器的工作原理。
一、红外线概述红外线是指波长在700纳米到1毫米之间的电磁波,位于可见光谱之下。
与可见光一样,红外线也能够传递信息。
红外线不可见,但可以通过红外线传感器感知。
二、红外线遥控器结构红外线遥控器通常由以下几部分组成:红外发射器、控制信号解码器、红外接收器和电源。
1. 红外发射器红外发射器是红外线遥控器的核心部件之一。
它利用特定频率的电信号,通过发射红外光束来传达控制信息。
红外发射器通常采用红外发光二极管作为发射源,其工作频率一般为38kHz。
2. 控制信号解码器控制信号解码器用于接收红外发射器发射的信号,并将其解码为电子设备可以识别的命令信号。
解码器通常采用红外线接收模块接收发射器发射的信号,并通过解码芯片将红外信号转换为二进制码。
3. 红外接收器红外接收器接收红外发射器发送的信号,并传递给控制信号解码器进行解码。
红外接收器内部包含红外光敏管,可以感知红外线的存在并将其转换成电信号。
4. 电源红外线遥控器需要电源来提供电能,通常使用纽扣电池或者干电池作为电源。
三、红外线遥控器的工作原理红外线遥控器的工作原理可以简单地分为三个阶段:信号发射、信号传输、信号解码。
1. 信号发射当我们按下红外线遥控器上的按键时,电路板上的按钮开关会闭合,导致电流流经红外发射器。
红外发射器接收到电流信号后,会根据电流信号的频率进行振荡,并发射出特定频率的红外光束。
2. 信号传输红外光束传播到电子设备的红外接收器处。
红外接收器中的红外光敏管会感知到红外光,将其转换为电信号,并传输给控制信号解码器。
3. 信号解码控制信号解码器接收到红外接收器传来的信号后,首先对信号进行滤波和放大,然后使用解码芯片将红外信号解码为二进制码。
解码器将解码后的二进制码与内部存储的原始信号进行匹配,识别出对应的命令信号。
红外控制系统的原理及应用1. 引言红外控制系统是一种通过红外线信号实现电器设备远程控制的技术。
它在日常生活中广泛应用于智能家居、遥控器、安防监控等领域。
本文将详细介绍红外控制系统的原理和应用。
2. 红外控制系统的原理红外控制系统是基于红外线通信原理实现的。
其工作原理简要如下:•红外发射:红外发射器将电信号转化为红外光信号,并通过红外发射管发射出去。
红外光信号通常以脉冲信号的形式传输。
•红外接收:红外接收器用于接收来自红外发射器发射的信号。
它由红外接收头和信号解码电路组成,能够将接收到的红外信号转化为电信号。
•信号解码:红外接收器接收到的红外信号经过信号解码电路解码后,得到与之对应的控制指令。
•控制执行:根据解码得到的控制指令,红外控制系统会执行相应的操作,例如开关电器、调节设备亮度等。
3. 红外控制系统的应用红外控制系统在各个领域都有广泛的应用,下面列举了几个常见的应用场景:3.1 智能家居红外控制系统在智能家居领域中起着重要的作用。
通过红外线信号,可以实现对家中电器设备的遥控,例如电视、空调、音响等。
用户可以通过智能手机或遥控器发送红外信号,从而实现对设备的开关、调节等控制。
3.2 遥控器红外控制系统是常见遥控器的核心技术。
遥控器通过发送特定的红外信号,与电视、机顶盒、音响等设备进行通信,实现对这些设备的远程控制。
3.3 安防监控系统红外控制系统在安防监控系统中广泛应用。
例如,红外感应器可以通过红外线探测到人体的热能,从而判断是否有人进入了安全区域。
同时,红外摄像头也是常见的安防监控设备之一。
3.4 医疗设备红外控制系统在医疗设备中也有应用。
例如,一些医疗设备可以通过红外控制系统实现对设备的操作,如灯光的调节、仪器的开关等。
这种远程控制方式能够提高医疗人员的工作效率和操作便捷性。
3.5 汽车电子红外控制系统在汽车电子领域也有一定的应用。
例如,一些高端汽车配备了红外遥控功能,可以通过红外信号控制车内音响、空调等设备。
红外遥控器原理红外遥控器是一种常见的无线遥控电子设备,它可以通过使用红外线信号与目标设备进行通信,从而实现遥控对其进行操作。
一般情况下,红外遥控器可以用于电视、音响、机顶盒等电器设备的远程操作。
本文将会详细地阐述红外遥控的原理、工作原理以及使用方法。
红外遥控的基本原理是采用红外光作为通信载体,通过以不同的编码方式将信号进行传输,实现遥控目标设备。
红外遥控器使用的编码方式可以是固定编码、学习编码和编码识别三种。
固定编码指的是遥控器和设备之间的编码是预先设置好的,一般情况下使用遥控器和设备品牌一致的固定编码方式。
而学习编码是指遥控器可以通过学习设备的编码来实现操作。
编码识别则是指一种技术,通过识别无线信号的编码格式来实现遥控目标设备。
红外遥控系统由两个基本组成部分组成:发送器和接收器。
发送器是指放置在遥控器内部的电路板,用于发送红外光信号;接收器是指放置在被遥控的设备中的电路板,用于接收红外光信号并转化为相应的控制信号。
在遥控器按下指令键时,发送器会产生一个包含特定编码的红外光信号。
这个信号会被发射出去,并被接收器接收后进行解码。
接收器先通过红外光探测器接收信号,然后将其传递到解码器进行解码,得到与编码相对应的指令信号。
然后控制器会将相应的指令发送到设备内部的电路板,使设备发生相应的控制操作。
三、红外遥控的使用方法1.使用红外遥控器前需要先将遥控器与设备进行配对。
通常情况下,这一过程是由遥控器中的按键自带的配对代码完成的。
2.当需要进行遥控操作时,准确地按下遥控器上所需操作的按键。
这就会产生对应的红外信号,通过空气中传输到设备接收器处,被设备内部电路板接收并执行相应指令。
一般红外遥控器都有一定的有效距离,在使用时需要注意距离和方向的选择。
3.如若发生无法操作设备,请先检查遥控器电池是否正常,以及接收器处是否有遮挡物。
总结:红外遥控技术是现代家庭电器中不可或缺的一部分,它大大方便了人们控制电器设备。
红外遥控技术的应用范围也越来越广泛,不仅仅局限于家庭电器、电子产品,还被应用到了无人机、智能家居和医疗设备等领域。

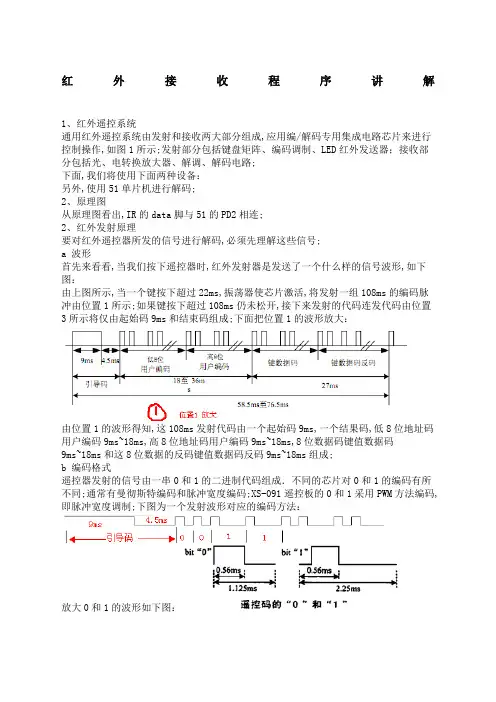

红外接收程序讲解1、红外遥控系统通用红外遥控系统由发射和接收两大部分组成,应用编/解码专用集成电路芯片来进行控制操作,如图1所示;发射部分包括键盘矩阵、编码调制、LED红外发送器;接收部分包括光、电转换放大器、解调、解码电路;下面,我们将使用下面两种设备:另外,使用51单片机进行解码;2、原理图从原理图看出,IR的data脚与51的PD2相连;2、红外发射原理要对红外遥控器所发的信号进行解码,必须先理解这些信号;a 波形首先来看看,当我们按下遥控器时,红外发射器是发送了一个什么样的信号波形,如下图:由上图所示,当一个键按下超过22ms,振荡器使芯片激活,将发射一组108ms的编码脉冲由位置1所示;如果键按下超过108ms仍未松开,接下来发射的代码连发代码由位置3所示将仅由起始码9ms和结束码组成;下面把位置1的波形放大:由位置1的波形得知,这108ms发射代码由一个起始码9ms,一个结果码,低8位地址码用户编码9ms~18ms,高8位地址码用户编码9ms~18ms,8位数据码键值数据码9ms~18ms和这8位数据的反码键值数据码反码9ms~18ms组成;b 编码格式遥控器发射的信号由一串0和1的二进制代码组成.不同的芯片对0和1的编码有所不同;通常有曼彻斯特编码和脉冲宽度编码;XS-091遥控板的0和1采用PWM方法编码,即脉冲宽度调制;下图为一个发射波形对应的编码方法:放大0和1的波形如下图:这种编码具有以下特征:以脉宽为、间隔、周期为的组合表示二进制的“0”;以脉宽为、间隔、周期为的组合表示二进制的“1”;3、红外接收原理a 波形红外接收头将38K载波信号过虑,接收到的波形刚好与发射波形相反:放大,位定义0和位定义1波形如下:4、解码原理及算法注:代码宽度算法:16位地址码的最短宽度:×16=18ms 16位地址码的最长宽度:×16=36ms可以得知8位数据代码及其8位反代码的宽度和不变:+×8=27ms所有32位代码的宽度为18ms+27ms~36ms+27ms对于红外线遥控对于很多电子爱好者来讲,都感觉到非常神奇,看不到,摸不着,但能实现无线遥控,其实控制的关键就是我们要用单片机芯片来识别红外线遥控器发出红外光信号,即我们通常所说的解码;单片机得知发过来的是什么信号,然后再做出相应的判断与控制,如我们按电视机遥控器的频道按钮,则单片机会控制更换电视频道,如按的是遥控器音量键,则单片机会控制增减音量;解码的关键是如何识别“0”和“1”从位的定义我们可以发现“0”、“1”均以的低电平开始,不同的是高电平的宽度不同,“0”为,“1”为,所以必须根据高电平的宽度区别“0”和“1”;如果从低电平过后,开始延时,以后,若读到的电平为低,说明该位为“0”,反之则为“1”,为了可靠起见,延时必须比长些,但又不能超过,否则如果该位为“0”,读到的已是下一位的高电平,因此取+/2=最为可靠,一般取左右均可;根据码的格式,应该等待9ms的起始码和的结果码完成后才能读码;5、实例代码:注意一下几点:1. 从上面“红外接收头与单片机连接原理图”来看,红外接收头的型号脚是与51的int0相连,所以需要使用INT0外部中断0.2. 由于解码过程中涉及到延时,为精确起见,我们选择使用定期时1来计时;实例代码:C++1.include2.include系统初始化SystemInit系统初始化时,我们设置IRIN为高电平,同时把IT0设置成1,即下降沿负跳变触发中断;这是用于接收波形的引导码是从低电平开始的如上面接收波形所示;这样,当按下按键时,红外接收到信号,IRIN则发生从预先设置的高电平跳为低电平,从而产生中断;2. 解码--中断程序interr_irvoid首先,第一步把EX0关中断,这步至关重要,因为一个接收波形许多的下降沿,这样会产生干扰中断;接下来,使用定期时0延时9ms,跳过开始码;注意,延时后,需要检测一下干扰信号;下一步,whileIRIN; 等待高电平的到来,再延时,跳过结果;引导码过后, 开始读码,执行GetCode:32位数据码,分4次读取,所以执行4次GetCode,读取一个字节数据过程如下:C++1.unsigned char GetCode2.{3.unsigned char n;4.static temp=0;5.for n = 0; n < 8; n++6.{while IRIN; 从上述位定义看,位0和位1都是的低电平过后,高电平开始延时;所以,读码的第一步whileIRIN;是等待这个的低电平之后的高电平;2. 从高定平到后开始延时3. 判断的波形高电平还是低电平;若仍然是高电平证明,该位为“1”,否则为“0”;到这里读码结束;3. 校验由于32位数据码中,后两个字节是键数据码和健数据反码;可以通过这两个字节数来实行校验;即,把前一个字节去反判读是否等于后一字节;。
