钢帘线钢帘线是线材制品中高技术含量的产品。

从1946年由法国米其林（Michelin）首创开始，钢帘线因具有很高的拉伸强度、突出的耐热性、耐冲击性，作为骨架材料被广泛地应用于轮胎、胶管、运输等橡胶制品中。

钢帘线规格极细（φ0.15mm~φ0.38mm）,在轮胎中如同地球的子午线排列，这种轮胎被称为钢丝子午线轮胎。

（钢帘线和子午线轮胎结构如图1、图2）图1 钢帘线截面图图2 子午线轮胎截面图钢帘线主要用于全钢载重子午线轮胎的胎体和带束层，用于轻载子午线轮胎和轿车子午线轮胎的带束层，因此钢帘线的需求量直接与子午线轮胎的产量有关。

随着汽车工业和高速公路的迅速发展，汽车的钢丝子午线轮胎的使用量也不断增长。

在2000年发达国家钢丝子午线轮胎率已达到90%。

而我国起步较晚，在2001年国内轮胎行业对钢帘线的需求量只有8万吨左右。

根据我国“十一五”规划，中国橡胶工业协会提出了中国橡胶行业“十一五”科学发展意见，其中轮胎控制在3亿~3.2亿条，子午化率不低于70%，全钢载重子午线轮胎占20%~25%。

子午轮胎设计定额（表1）、子午线轮胎及钢帘线国内需求量情况（表2）。

表1 子午轮胎设计定额（kg/条）表2 子午线轮胎及钢帘线需求量情况一、相关标准及实物情况根据国标GB/T11181-2003的规定，钢帘线按照强度等级分为普通强度钢帘线（NT）高强度钢帘线（HT）；目前已向超高强（ST）和特高强（UT）发展。

按照结构特性可分为普通结构钢帘线、开放型钢帘线（OC）、密集型钢帘线（CC）和高伸长型钢帘线（HE）。

钢帘线结构的标记方法如下：1.1 钢帘线的生产工艺及帘线用钢的质量要求帘线由拉拔成φ0.15mm~φ0.38mm的细丝捻绞而成（见图3），要求拉拔100km 不断丝，因此对钢帘线钢的质量和生产工序都有严格的要求，包括极其严格的化学成分控制范围，低的夹杂物级别包括夹杂物的类型、形状、尺寸、数量等的控制，凝固过程中的成分偏析降至最低，均匀的显微金相组织及良好的表面质量。

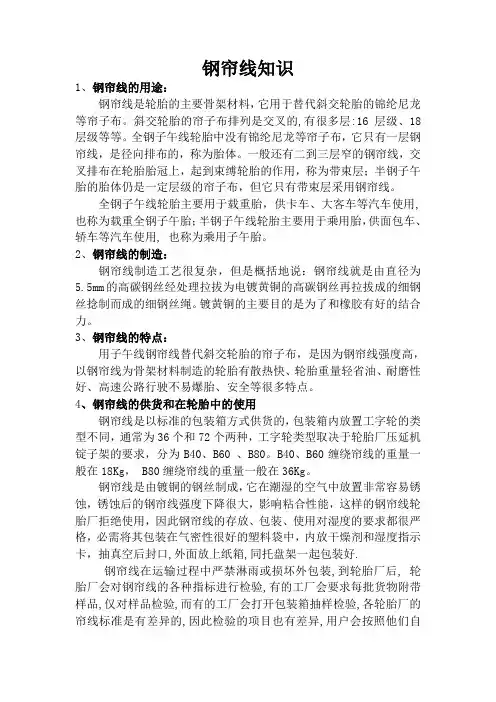

钢帘线知识1、钢帘线的用途：钢帘线是轮胎的主要骨架材料，它用于替代斜交轮胎的锦纶尼龙等帘子布。

斜交轮胎的帘子布排列是交叉的,有很多层:16层级、18层级等等。

全钢子午线轮胎中没有锦纶尼龙等帘子布，它只有一层钢帘线，是径向排布的，称为胎体。

一般还有二到三层窄的钢帘线，交叉排布在轮胎胎冠上，起到束缚轮胎的作用，称为带束层；半钢子午胎的胎体仍是一定层级的帘子布，但它只有带束层采用钢帘线。

全钢子午线轮胎主要用于载重胎，供卡车、大客车等汽车使用,也称为载重全钢子午胎；半钢子午线轮胎主要用于乘用胎，供面包车、轿车等汽车使用, 也称为乘用子午胎。

2、钢帘线的制造：钢帘线制造工艺很复杂，但是概括地说：钢帘线就是由直径为5.5mm的高碳钢丝经处理拉拔为电镀黄铜的高碳钢丝再拉拔成的细钢丝捻制而成的细钢丝绳。

镀黄铜的主要目的是为了和橡胶有好的结合力。

3、钢帘线的特点：用子午线钢帘线替代斜交轮胎的帘子布，是因为钢帘线强度高，以钢帘线为骨架材料制造的轮胎有散热快、轮胎重量轻省油、耐磨性好、高速公路行驶不易爆胎、安全等很多特点。

4、钢帘线的供货和在轮胎中的使用钢帘线是以标准的包装箱方式供货的，包装箱内放置工字轮的类型不同，通常为36个和72个两种，工字轮类型取决于轮胎厂压延机锭子架的要求，分为B40、B60 、B80。

B40、B60缠绕帘线的重量一般在18Kg， B80缠绕帘线的重量一般在36Kg。

钢帘线是由镀铜的钢丝制成，它在潮湿的空气中放置非常容易锈蚀，锈蚀后的钢帘线强度下降很大，影响粘合性能，这样的钢帘线轮胎厂拒绝使用，因此钢帘线的存放、包装、使用对湿度的要求都很严格，必需将其包装在气密性很好的塑料袋中，内放干燥剂和湿度指示卡，抽真空后封口,外面放上纸箱,同托盘架一起包装好.钢帘线在运输过程中严禁淋雨或损坏外包装,到轮胎厂后, 轮胎厂会对钢帘线的各种指标进行检验,有的工厂会要求每批货物附带样品,仅对样品检验,而有的工厂会打开包装箱抽样检验,各轮胎厂的帘线标准是有差异的,因此检验的项目也有差异,用户会按照他们自己的标准和检验结果判定产品合格与否.检验合格且被接收的帘线,在使用前需在恒温恒湿的锭子房中放置一段时间.根据帘线结构及轮胎厂设备的不同,一次使用的帘线工字轮数在500到900之间,这么多的工字轮上的帘线按一定的间距排列一起进入压延机，两边被敷上一定厚度的胶，做成钢丝帘布，不同结构帘线压成的钢丝帘布经过裁断，就成了轮胎胎体或带束层用料。
