人教版高中物理选修3-1高二第三章磁场单元测试题

第三章《磁场》单元检测题学校：___________姓名：___________班级：___________考号：___________一、单选题(每小题只有一个正确答案）1.与磁场中某点的磁感应强度的方向相同的是(）A．放在该点的通电直导线所受的磁场力的方向B．放在该点的正检验电荷所受的磁场力的方向C．放在该点的小磁针静止时N极所指的方向D．放在该点的小磁针静止时S极所指的方向2。

回旋加速器工作原理如图甲所示,D1、D2为D形金属盒，A粒子源位于回旋加速器正中间，其释放出的带电粒子质量为m，电荷量为＋q,所加匀速磁场的磁感应强度为B，两金属盒之间加的交变电压变化规律如图乙所示,其周期为T＝，不计带电粒子在电场中的加速时间，不考虑由相对论效应带来的影响，则下列说法中正确的是(）A．t1时刻进入回旋加速器的粒子记为a，t2时刻进入回旋加速器的粒子记为b,a，b在回旋加速器中各被加速一次，a,b粒子增加的动能相同B．t2,t3,t4时刻进入回旋加速器的粒子会以相同的动能射出回旋加速器C．t3，t4时刻进入回旋加速器的粒子在回旋加速器中的绕行方向相反D．t2时刻进入回旋加速器的粒子在回旋加速器中被加速的次数最多3.一根容易形变的弹性导线，两端固定．导线中通有电流，方向如图中箭头所示．当没有磁场时，导线呈直线状态；当分别加上方向竖直向上、水平向右或垂直于纸面向外的匀强磁场时，描述导线状态的四个图示中正确的是(）A．B． C．D．4。

如图所示,相同的带正电粒子A和B，同时以v A和v B的速度从宽度为d的有界匀强磁场的边界上的O点分别以60°和30°（与边界的夹角)方向射入磁场,又恰好不从另一边界飞出,则下列说法中正确的是()A．A、B两粒子的速度之比＝B．A、B两粒子在磁场中的位移之比1∶1C．A、B两粒子在磁场中的路程之比1∶2D．A、B两粒子在磁场中的时间之比2∶15。

在高能粒子研究中，往往要把一束含有大量质子和α粒子的混合粒子分离开,如图所示，初速度可忽略的质子和α粒子经电压为U的电场加速后，进入分离区．如果在分离区使用匀强电场或匀强磁场把粒子进行分离，所加磁场方向垂直纸面向里，所加电场方向竖直向下，则下列可行的方法是（)A．只能用电场B．只能用磁场C．电场和磁场都可以D．电场和磁场都不可以6。

《磁场》单元测试题一、选择题1．下面所述的几种相互作用中；通过磁场而产生的有A ．两个静止电荷之间的相互作用B ．两根通电导线之间的相互作用C ．两个运动电荷之间的相互作用D ．磁体与运动电荷之间的相互作用 2．关于磁场和磁感线的描述；正确的说法有A ．磁极之间的相互作用是通过磁场发生的；磁场和电场一样；也是一种物质B ．磁感线可以形象地表现磁场的强弱与方向C ．磁感线总是从磁铁的北极出发；到南极终止D ．磁感线就是细铁屑在磁铁周围排列出的曲线；没有细铁屑的地方就没有磁感线 3．关于磁铁磁性的起源；安培提出了分子电流假说；他是在怎样的情况下提出的 A ．安培通过精密仪器观察到了分子电流B ．安培根据环形电流的磁场与磁铁相似而提出的C ．安培根据原子结构理论；进行严格推理得出的D ．安培凭空想出来的4．如图1所示；在空间中取正交坐标系Oxyz （仅画出正半轴）；沿x 轴有一无限长通电直导线；电流沿x 轴正方向；一束电子（重力不计）沿y =0；z =2的直线上（图中虚线所示）作匀速直线运动；方向也向x 轴正方向；下列分析可以使电了完成以上运动的是 A ．空间另有且仅有沿Z 轴正向的匀强电场B ．空间另有且仅有沿Z 轴负向的匀强电场C ．空间另有且仅有沿y 轴正向的匀强磁场D ．空间另有且仅有沿y 轴负向的匀强磁场5．如图2所示；在边界PQ 上方有垂直纸面向里的匀强磁场；一对正、负电子同时从边界上的O 点沿与PQ 成θ角的方向以相同的速v 射入磁场中。

则正、负电子A ．在磁场中的运动时间相同B ．在磁场中运动的轨道半径相同C ．出边界时两者的速相同D ．出边界点到O 点处的距离相等6．如图3所示的圆形区域里；匀强磁场的方向垂直纸面向里；有一束速率各不相同的质子自A 点沿半径方向射入磁场；这些质子在磁场中（不计重力）A ．运动时间越长；其轨迹对应的圆心角越大B ．运动时间越长；其轨迹越长C ．运动时间越长；其射出磁场区域时速率越大D ．运动时间越长；其射出磁场区域时速的偏向角越大7．用两个一样的弹簧吊着一根铜棒；铜棒所在虚线范围内有垂直于纸面的匀强磁场；棒中通以自左向右的电流（如图4所示）；当棒静止时；弹簧秤的读数为F 1；若将棒中的电流方向反向；当棒静止时；弹簧秤的示数为F 2；且F 2＞F 1；根据这两个数据；可以确定A ．磁场的方向B ．磁感强的大小C ．安培力的大小D ．铜棒的重力图1 图3图28．如图5所示；质量为m 的带电小物块在绝缘粗糙的水平面上以初速v 0开始运动．已知在水平面上方的空间内存在方向垂直纸面向里的水平匀强磁场；则以下关于小物块的受力及运动的分析中；正确的是A ．若物块带正电；一定受两个力；做匀速直线运动B ．若物块带负电；一定受两个力；做匀速直线运动C ．若物块带正电；一定受四个力；做减速直线运动D ．若物块带负电；一定受四个力；做减速直线运动9．在光滑绝缘水平面上；一轻绳拉着一个带电小球绕竖直方向的轴Ｏ在匀强磁场中做逆时针方向的水平匀速圆周运动；磁场方向竖直向下；其俯视图如图6所示．若小球运动到Ａ点时；绳子突然断开；关于小球在绳断开后可能的运动情况；以下说法正确的是 Ａ．小球仍做逆时针匀速圆周运动；半径不变Ｂ．小球仍做逆时针匀速圆周运动；但半径减小Ｃ．小球做顺时针匀速圆周运动；半径不变 Ｄ．小球做顺时针匀速圆周运动；半径减小10．如图7所示；在水平地面上方有正交的匀强电场和匀强磁场；匀强电场方向竖直向下；匀强磁场方向水平向里。

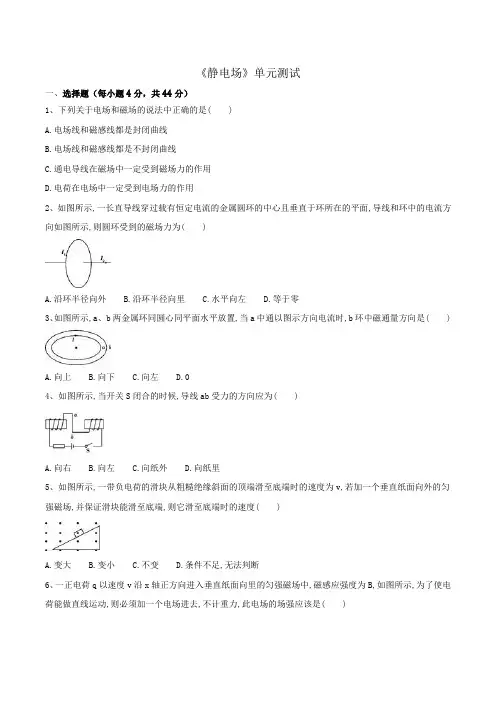

《静电场》单元测试一、选择题（每小题4分，共44分）1、下列关于电场和磁场的说法中正确的是( )A.电场线和磁感线都是封闭曲线B.电场线和磁感线都是不封闭曲线C.通电导线在磁场中一定受到磁场力的作用D.电荷在电场中一定受到电场力的作用2、如图所示,一长直导线穿过载有恒定电流的金属圆环的中心且垂直于环所在的平面,导线和环中的电流方向如图所示,则圆环受到的磁场力为( )A.沿环半径向外B.沿环半径向里C.水平向左D.等于零3、如图所示,a、b两金属环同圆心同平面水平放置,当a中通以图示方向电流时,b环中磁通量方向是( )A.向上B.向下C.向左D.04、如图所示,当开关S闭合的时候,导线ab受力的方向应为( )A.向右B.向左C.向纸外D.向纸里5、如图所示,一带负电荷的滑块从粗糙绝缘斜面的顶端滑至底端时的速度为v,若加一个垂直纸面向外的匀强磁场,并保证滑块能滑至底端,则它滑至底端时的速度( )A.变大B.变小C.不变D.条件不足,无法判断6、一正电荷q以速度v沿x轴正方向进入垂直纸面向里的匀强磁场中,磁感应强度为B,如图所示,为了使电荷能做直线运动,则必须加一个电场进去,不计重力,此电场的场强应该是( )A.沿y轴正方向,大小为Bv/qB.沿y轴负方向,大小为BvC.沿y轴正方向,大小为v/BD.沿y轴负方向,大小为Bv/q7、(多选)用回旋加速器来加速质子,为了使质子获得的动能增加为原来的4倍,原则上可以采用下列哪几种方法( )A.将其磁感应强度增大为原来的2倍B.将其磁感应强度增大为原来的4倍C.将D形盒的半径增大为原来的2倍D.将D形盒的半径增大为原来的4倍8、一电子在磁感应强度为B的匀强磁场中,以一固定的正电荷为圆心在同一圆形轨道上运动,磁场方向垂直于运动平面,静电力恰好是磁场作用在电子上洛伦兹力的3倍,电子电荷量为e,质量为m,那么电子运动的角速度可能为( )A. B. C. D.9、如图所示,质子和氘核的质量和速度的乘积相等,垂直磁场边界MN进入匀强磁场区域,那么以下说法中正确的是( )A.它们所受洛伦兹力相同B.它们做圆周运动的向心加速度相同C.它们的轨道半径相同D.它们在磁场中运动时间相同10、(多选)如图所示,两个半径相同的半圆形光滑轨道分别竖直放在匀强磁场和匀强电场中,轨道两端在同一高度上,两个相同的带正电小球同时从两轨道左端最高点由静止释放,M、N为轨道的最低点,以下说法正确的是( )A.两小球到达轨道最低点的速度v M>v NB.两小球到达轨道最低点时对轨道的压力F M>F NC.小球第一次到达M点的时间大于到达N点的时间D.在磁场中小球能到达轨道的另一端,在电场中不能到达轨道另一端11、(多选)如图所示,套在足够长的绝缘粗糙直棒上的带正电小球,其质量为m,带电荷量为q,小球可在棒上滑动,现将此棒竖直放入沿水平方向且互相垂直的匀强磁场和匀强电场中。

高中物理选修3-1第三章：磁场单元测试一、单选题（本大题共10小题）1.如图所示，当导线中通有电流时，小磁针发生偏转．这个实验说明了A. 通电导线周围存在磁场B. 通电导线周围存在电场C. 电流通过导线时产生焦耳热D. 电流越大，产生的磁场越强2.如图所示，金属棒ab、金属导轨和螺线管组成闭合回路，金属棒ab在匀强磁场B中沿导轨向右运动，则A. ab棒不受安培力作用B. ab棒所受安培力的方向向右C. ab棒中感应电流的方向由b到aD. 螺线管产生的磁场，A端为N极3.如图所示，A，B是两个完全相同的导线环，导线环处于磁场中，环面与磁场中心垂直，穿过导线环A，B的磁通量和大小关系是A.B.C.D. 无法确定4.在磁感应强度的定义式中，有关各物理量间的关系，下列说法中正确的是A. B由F、I和L决定B. F由B、I和L决定C. I由B、F和L决定D. L由B、F和I决定5.如图，“L”型导线abc固定并垂直放置在磁感应强度为B的匀强磁场中，，ab长为l，bc长为，导线通入恒定电流I，设导线受到的安培力大小为F，方向与bc夹角为，则A. ，B. ，C. ，D. ，6.如图所示，某空间存在正交的匀强磁场和匀强电场，电场方向水平向右，磁场方向垂直纸面向里，一带电微粒由a点进入电磁场并刚好能沿ab直线向上运动。

下列说法正确的是A. 微粒一定带负电B. 微粒动能一定减小C. 微粒的电势能一定增加D. 微粒的机械能不变7.英国物理学家阿斯顿因质谱仪的发明、同位素和质谱的研究，于1922年荣获了诺贝尔化学奖．若一束粒子不计重力由左端射入质谱仪后的运动轨迹如图所示，则下列说法中不正确的是A. 该束粒子带正电B. 速度选择器的上极板带正电C. 在磁场中运动半径越大的粒子，质量越大D. 在磁场中运动半径越大的粒子，比荷越小8.在匀强磁场中固定一根与磁场方向垂直的通电直导线，其中通有向纸面外的恒定电流，匀强磁场的磁感应强度为1T，以直导线为中心作一个圆，圆周上a处的磁感应强度恰好为零，则下述说法对的是A. b处磁感应强度为2T，方向水平向右B. c处磁感应强度也为零C. d处磁感应强度为，方向与匀强磁场方向成角D. c处磁感应强度为2T，方向水平向左9.如图所示，一个质量为m、带正电荷量为q的小带电体处于可移动的匀强磁场中，磁场的方向垂直纸面向里，磁感应强度为B，为了使它对水平绝缘面刚好无压力，应该A. 使磁感应强度B的数值增大B. 使磁场以速率向上移动C. 使磁场以速率向右移动D. 使磁场以速率向左移动10.半径为R的圆形区域内有垂直于纸面向里的匀强磁场；重力不计、电荷量一定的带电粒子以速度v正对着圆心O射入磁场，若粒子射入、射出磁场点间的距离为R，则粒子在磁场中的运动时间为A. B. C. D.二、填空题（本大题共5小题）11.一根长为的导线，用两根细绳悬挂着，当通以如图所示3A的电流时，则导线受到的安培力大小为，安培力的方向为______，则该处的磁感应强度B的大小是______如果该导线的长度和电流都减小一半，则该处的磁感应强度B的大小是______12.在一次实验中，一块霍尔材料制成的薄片宽、长、厚，水平放置在竖直向上的磁感应强度的匀强磁场中，bc方向通有的电流，如图所示，沿宽度产生的横向电压。

《磁场》检测题一、单选题1．如图所示，导线框中电流为I ，导线框垂直于磁场放置，磁感应强度为B ，AB 与CD 相距为d ，则MN 所受安培力大小为( )A ．F ＝BIdB ．F ＝sin BIdC ．F ＝BId sin θD ．F ＝BId cos θ2．如图所示，在第一象限内有垂直纸面向里的匀强磁场，一对正、负电子（正电子质量和电量与电子大小相等，电性相反）分别以相同速度沿与x 轴成60°角从原点射入磁场，则正、负电子在磁场中运动时间之比为（ ）A ．1∶2B ．2∶1C ．1D ．1∶13．如图，一质子以速度v 穿过互相垂直的电场和磁场区域而没有发生偏转则A ．若电子以相同速度v 射入该区域，将会发生偏转B ．若质子的速度v ′＜v ，它将向下偏转而做类似的平抛运动C ．若质子的速度v ′＞v ，它将向上偏转，其运动轨迹是圆弧线D ．无论何种带电粒子（不计重力），只要都以速度v 射入都不会发生偏转4．如图，半径为R 的圆形区域内有垂直于纸面的匀强磁场，半径OC 与OB 夹角为60°．一电子以速率v 从A 点沿直径AB 方向射入磁场，从C 点射出。

电子质量为m 、电荷量为e ，不计电子重力，下列说法正确的是（ ）A ．磁场方向垂直纸面向里 B．磁感应强度大小为3eRC．电子在磁场中的运动时间为3RvD ．若电子速率变为3v，仍要从C 点射出，磁感应强度大小应变为原来的3倍5．如图所示，两根长直通电导线互相平行，电流方向相同。

它们的截面处于一个等边三角形ABC 的A 和B 处，且A 、B 两点处于同一水平面上。

两通电电线在C 处的磁场的磁感应强度的值都是B ，则C 处磁场的总磁感应强度的大小和方向是( )A ．B 竖直向上 B ．B 水平向右 C水平向右 D竖直向上 6．如图所示，总长为L 、通有电流I 的导线，垂直磁场方向置于宽度为x 、磁感应强度为B 的匀强磁场中，则导线所受安培力大小为( )A ．BILB ．BIxC ．BI(L －x)D ．BI(L ＋x)7．在玻璃皿的中心放一个圆柱形电极，紧贴边缘内壁放一个圆环形电极，并把它们与电池的两极相连，然后在玻璃皿中放入导电液体，例如盐水．如果把玻璃皿放在磁场中，如图所示，通过所学的知识可知，当接通电源后从上向下看( )A ．液体将顺时针旋转B ．液体将逆时针旋转C ．若仅调换N 、S 极位置，液体旋转方向不变D ．若仅调换电源正、负极位置，液体旋转方向不变8．M 点是位于圆形匀强磁场边界的一个粒子源，可以沿纸面向磁场内各个方向射出带电荷量为q 、质量为m 、速度大小相同的粒子，如图所示。

绝密★启用前人教版高中物理选修3-1 第三章磁场测试本试卷分第Ⅰ卷和第Ⅱ卷两部分，共100分第Ⅰ卷一、单选题(共15小题,每小题4.0分,共60分)1.如图所示，四边形的通电闭合线框abcd处在垂直线框平面的匀强磁场中，它受到磁场力的合力()A．竖直向上B．方向垂直于ad斜向上C．方向垂直于bc斜向上D．为零2.如图所示，金属棒MN两端由等长的轻质细线水平悬挂，处于竖直向上的匀强磁场中，棒中通以由M向N的电流，平衡时两悬线与竖直方向夹角均为θ，如果仅改变下列某一个条件，θ角的相应变化情况是()A．棒中的电流变大，θ角变大B．两悬线等长变短，θ角变小C．金属棒质量变大，θ角变大D．磁感应强度变大，θ角变小3.如图是电磁铁工作原理的示意图，由线圈、电源、开关和滑动变阻器等器材组成，P为滑动变阻器的滑片．闭合S，铁钉被吸附起来．下列分析正确的是()A．增加线圈匝数，被吸附的铁钉减少B．调换电源正负极，铁钉不能被吸附C．P向a端移动，被吸附的铁钉增多D．P向b端移动，被吸附的铁钉增多4.如图所示，A为一水平放置的橡胶盘，带有大量均匀分布的负电荷，在圆盘正上方水平放置一通电直导线，电流方向如图，当圆盘沿图中所示方向高速绕中心轴OO′转动时，通电直导线所受磁场力的方向是()A．竖直向上B．竖直向下C．水平向里D．水平向外5.关于磁感线的描述，下列哪些是正确的()A．磁感线从磁体的N极出发到磁体的S极终止B．自由转动的小磁针放在通电螺线管内部，其N极指向螺线管的南极C．磁感线上每一点的切线方向就是该点的磁场方向D．通电直导线的磁感线分布是以导线上任意点为圆心垂直于导线的多组等间距同心圆6.如图所示，在水平直导线正下方，放一个可以自由转动的小磁针. 现给直导线通以向右的恒定电流，不计其他磁场的影响，则()A．小磁针保持不动B．小磁针的N将向下转动C．小磁针的N极将垂直于纸面向里转动D．小磁针的N极将垂直于纸面向外转动7.运动电荷在磁场中受到洛伦兹力的作用，运动方向会发生偏转，这一点对地球上的生命来说有十分重要的意义．从太阳和其他星体发射出的高能粒子流，称为宇宙射线，在射向地球时，由于地磁场的存在，改变了带电粒子的运动方向，对地球起到了保护作用．如图所示为地磁场对宇宙射线作用的示意图．现有来自宇宙的一束质子流，以与地球表而垂直的方向射向赤道上空的某一点，则这束质子在进入地球周围的空间将（）A．竖直向下沿直线射向地面B．向东偏转C．向西偏转D．向北偏转8.一根通有电流强度为I的直铜棒MN，用软导线挂在磁感应强度为B的匀强磁场中，磁场方向、电流方向如图所示，此时悬线中的张力大于零而小于直铜棒的重力．下列哪些情况下，悬线中的张力可能等于零()A．不改变电流方向，适当减小电流的大小B．不改变电流方向，适当增加电流的大小C．不改变电流方向，适当减小磁感应强度BD．使原来的电流反向，适当减小磁感应强度B9.利用质谱仪可以分析同位素，如图所示，电荷量均为q的同位素碘131和碘127质量分别为m1和m2，从容器A下方的小孔S1进入电势差为U的电场，初速度忽略不计，经电场加速后从S2射出，垂直进入磁感应强度为B的匀强磁场中，最后打到照相底片D上．则照相底片上碘131和碘127与S2之间的距离之比为()A．B．C．D．10.如图所示，一足够长的直角绝缘粗糙斜面静止放置在水平地面上，一质量为m的物体从斜面顶端由静止开始下滑．现给物体带上一定量的正电荷，且保证物体所带电荷量保持不变，在空间中加入垂直纸面向里的匀强磁场，且磁感应强度B随时间逐渐增大，物体在斜面上下滑的过程中，斜面相对地面一直保持静止，则下列说法中正确的是()A．物体一直沿斜面向下做加速运动B．斜面与地面间的静摩擦力始终保持不变C．斜面相对地面一直有水平向右的运动趋势D．地面对斜面的静摩擦力方向先水平向左后水平向右11.如图所示，无限长导线，均通以恒定电流I.直线部分和坐标轴接近重合，弯曲部分是以坐标原点O为圆心的相同半径的一段圆弧，已知直线部分在原点O处不形成磁场，则选项图中O处磁感应强度和题图中O处磁感应强度相同的是()A．B．C．D．12.如图所示，平行板电容器内存在匀强电场，电容器下极板下方区域存在一定宽度的匀强磁场．质量相等的一价和三价正离子从电容器上极板进入电场(初速度可忽略不计)．经电场加速后，穿过下极板进入匀强磁场区域，已知一价正离子从磁场边界射出时速度方向偏转了30°，则一价正离子和三价正离子在磁场中运动的半径之比及速度方向偏转的角度之比分别为()A．∶11∶2B． 3∶11∶2C． 1∶1∶3D． 2∶31∶13.一直导线中通以恒定电流置于匀强磁场中，关于直导线中的电流方向、磁场方向和直导线所受安培力方向三者间的关系，下列说法正确的是()A．当安培力和电流方向一定时，磁场方向就一定B．当安培力和磁场方向一定时，电流方向就一定C．当磁场方向和电流方向一定时，安培力方向就一定D．电流方向、磁场方向、安培力方向三者必定两两垂直14.在国际单位制中，“安培”的定义是：截面可忽略的两根相距1 m的无限长平行直导线内通以等量恒定电流时，若导线间相互作用力在每米长度上为2×10－7N，则每根导线中的电流为I“安培”，由此可知，在距离通以1 A电流的无限长直导线1 m处的磁感应强度的大小为()A． 1 TB． 2×10－7TC． 1×10－7TD． 4×10－7T15.王爷爷退休后迷上了信鸽比赛，他饲养的信鸽小雪通体雪白，血统优秀，多次在“放飞—返回”比赛中获第一名．不知道让多少人羡慕！王爷爷也很得意，为奖励小雪，王爷爷给它戴上一个非常漂亮的磁性头套．这样做对小雪在比赛中将()A．不会影响它的导航B．不利于它的导航C．有助于它的导航D．不能确定是否会最影响它的导航第Ⅱ卷二、实验题(共1小题,每小题10.0分,共10分)16.霍尔元件可以用来检测磁场及其变化．图甲为使用霍尔元件测量通电直导线产生磁场的装置示意图．由于磁芯的作用，霍尔元件所处区域磁场可看作匀强磁场，直导线通有垂直纸面向里的电流，测量原理如图乙所示，霍尔元件前、后、左、右表面有四个接线柱，通过四个接线柱可以把霍尔元件接入电路，所用器材已在图中给出，部分电路已经连接好．(1)制造霍尔元件的半导体参与导电的自由电荷带负电，电流从乙图中霍尔元件左侧流入，右侧流出，霍尔元件________(填“前表面”或“后表面”)电势高；(2)在图乙中画线连接成实验电路图；(3)已知霍尔元件单位体积内自由电荷数为n，每个自由电荷的电荷量为e，霍尔元件的厚度为h，为测量霍尔元件所处区域的磁感应强度B，还必须测量的物理量有________(写出具体的物理量名称及其符号)，计算式B＝________.三、计算题(共3小题,每小题10.0分,共30分)17.如图所示, 匀强磁场的磁感应强度方向竖直向上，一倾角为α=的光滑斜面上,静止一根长为L=1 m，重G=3 N，通有电流I=3 A的金属棒.求：（1）匀强磁场的磁感应强度大小；（2）导体棒对斜面的压力大小.18.如图所示，两根倾斜直金属导轨MN、PQ平行放置，它们所构成的轨道平面与水平面之间的夹角θ＝37°，两轨道之间的距离L＝0.50 m．一根质量m＝0.20 kg的均匀直金属杆ab放在两导轨上，并与导轨垂直，且接触良好，整套装置处于与ab棒垂直的匀强磁场中．在导轨的上端接有电动势E＝36 V、内阻r＝1.6 Ω的直流电源和电阻箱R.已知导轨与金属杆的电阻均可忽略不计，sin 37°＝0.60，cos 37°＝0.80，重力加速度g＝10 m/s2.(1)若金属杆ab和导轨之间的摩擦可忽略不计，当电阻箱接入电路中的电阻R1＝2.0 Ω时，金属杆ab静止在轨道上．①如果磁场方向竖直向下，求满足条件的磁感应强度的大小；②如果磁场的方向可以随意调整，求满足条件的磁感应强度的最小值及方向；(2)如果金属杆ab和导轨之间的摩擦不可忽略，整套装置处于垂直于轨道平面斜向下、磁感应强度大小B＝0.40 T的匀强磁场中，当电阻箱接入电路中的电阻值R2＝3.4 Ω时，金属杆ab仍保持静止，求此时金属杆ab受到的摩擦力F f大小及方向．19.如图所示，在直角坐标系的原点O处有一放射源，向四周均匀发射速度大小相等、方向都平行于纸面的带电粒子．在放射源右边有一很薄的挡板，挡板与xOy平面交线的两端M、N与原点O 正好构成等腰直角三角形．已知带电粒子的质量为m，带电量为q，速度为，MN的长度为L．（不计带电粒子的重力）（1）若在y轴右侧加一平行于x轴的匀强电场，要使y轴右侧所有运动的粒子都能打到挡板MN 上，则电场强度E0的最小值为多大？在电场强度为E0时，打到板上的粒子动能为多大？（2）若在整个空间加一方向垂直纸面向里的匀强磁场，要使板右侧的MN连线上都有粒子打到，磁场的磁感应强度不能超过多少？（用m、、q、L表示）若满足此条件，放射源O向外发射出的所有带电粒子中有几分之几能打在板的左边？答案解析1.【答案】D【解析】若通以逆时针方向的电流，根据左手定则可知：各边所受的安培力如图所示：由公式F＝BIL得出各边的安培力的大小，从而得出安培力大小与长度成正比，因而两直角边的安培力与斜边的安培力等值反向．所以线圈所受磁场力的合力为零．故D正确，A、B、C错误．2.【答案】A【解析】导体棒受力如图所示，A、棒中电流I变大，θ角变大，故A正确；B、两悬线等长变短，θ角不变，故B错误；C、金属棒质量变大，θ角变小，故C错误；D、磁感应强度变大，θ角变大，故D错误；故选A．3.【答案】C【解析】当增加线圈的匝数时，导致线圈的磁场增加，则被吸附的铁钉增多，故A错误；当调换电源正负极，导致线圈的磁性方向相反，但仍有磁性，因此铁钉仍能被吸附，故B错误；当P向a 端移动，导致电路中电流增大，那么被吸附的铁钉增多，若P向b端移动，电路中电流减小，则被吸附的铁钉减少，故C正确，D错误．4.【答案】C【解析】橡胶盘带负电荷转动后产生环形电流，由左手定则可以确定导线受力方向为水平向里．5.【答案】C【解析】磁感线在磁体的内部从S极指向N极，在磁体的外部从N极指向S极，A错误；在磁体内部的小磁针的N极指向磁体的N极，B错误；磁感线上每一点的切线方向就是该点的磁场方向，C正确；通电直导线的磁感线分布是以导线上任意点为圆心垂直于导线的多组不等间距同心圆，D错误．6.【答案】C【解析】由安培定则知，通电直导线在下方产生的磁场方向垂直纸面向里，而磁场方向即小磁针静止时N极指向，故小磁针N极会垂直纸面向里转动，选项C正确，其余错误．7.【答案】B【解析】质子流的方向从上而下射向地球表面，地磁场方向在赤道的上空从南指向北，根据左手定则，洛伦兹力的方向向东，所以质子向东偏转，故B正确，A、C、D错误．8.【答案】B【解析】铜棒开始受重力、向上的安培力、软导线的拉力处于平衡．不改变电流方向，适当减小电流的大小，根据F＝BIL知，安培力减小，则悬线的张力变大．故A 错误．不改变电流方向，适当增加电流的大小，根据F＝BIL知，安培力增大，则悬线的张力会变为零．故B正确．不改变电流的方向，适当减小磁感应强度，根据F＝BIL知，安培力减小，悬线的张力变大．故C错误．使原来电流反向，安培力反向，则拉力增大．故D错误．9.【答案】C【解析】由洛伦兹力提供向心力，粒子在磁场中做匀速圆周运动的轨道半径为R，则有：Bqv＝m即由此可得R＝它们的距离之比为，故C正确，ABD错误．10.【答案】C【解析】物体带正电，因下滑产生速度，根据左手定则可知受到洛伦兹力垂直斜面向下，导致压力增大，小物块受到的摩擦力增大，则当滑动摩擦力等于重力的下滑分力后，随磁感应强度的增大，洛伦兹力增大，则物体做减速运动，故A错误；以物块和斜面组成的整体为研究对象，由于开始时物块沿斜面向下做加速运动，所以可知，整体沿水平方向必定受到地面向左的摩擦力，而由A的分析可知，物块速度增大时受到的洛伦兹力增大，则根据受力分析可知物块受到斜面的支持力增大，受到的摩擦力逐渐增大，所以摩擦力由于支持力的合力一定增大；根据摩擦力与支持力的关系f＝μF N可知，摩擦力与支持力的合力的方向不变．然后根据牛顿第三定律可知，物块对斜面的压力与摩擦力的合力也方向不变，大小随物块速度的增大而增大，以斜面为研究对象，开始时受到竖直向下的重力、地面的竖直向上的支持力、物块对斜面的压力与摩擦力、地面对斜面的摩擦力，物块对斜面的压力与摩擦力的合力方向不变，大小随物块速度的增大而增大，则该力沿水平方向的分量随物块速度的增大而增大，根据沿水平方向受力平衡可知，地面对斜面的摩擦力也一定方向不变，始终向左，大小随物块速度的增大而增大，故B、D错误，C正确．11.【答案】A【解析】由题意可知，题图中O处磁感应强度的大小是其中一段在O点的磁场大小2倍，方向垂直纸面向里；A图中根据右手螺旋定则可知，左上段与右下段的通电导线产生的磁场叠加为零，则剩余的两段通电导线产生的磁场大小是其中一段的在O点磁场的2倍，且方向垂直纸面向里，故A正确；同理，B图中四段通电导线在O点的磁场是其中一段在O点的磁场的4倍，方向是垂直纸面向里，故B错误；由上分析可知，C图中右上段与左下段产生磁场叠加为零，则剩余两段产生磁场大小是其中一段在O点产生磁场的2倍，方向垂直纸面向外，故C错误；与C选项分析相同，D图中四段在O点的磁场是其中一段在O点产生磁场的2倍，方向垂直纸面向外，故D错误．12.【答案】A【解析】离子在电场中加速，根据动能定理得，qU＝mv2，在磁场中做匀速圆周运动时：qvB＝m，解得：R＝，又m1∶m2＝1∶1，q1∶q2＝1∶3，则R1∶R2＝∶1.设磁场区域的宽度为d，离子从磁场边界射出时速度方向偏转的角度为θ，则有sinθ＝，因为R1∶R2＝∶1，θ1＝30°，则有＝解得：θ2＝60°，则θ1∶θ2＝1∶2，故A正确，B、C、D错误．13.【答案】C【解析】根据左手定则可知，安培力方向与磁场和电流组成的平面垂直，即与电流和磁场方向都垂直，那么安培力方向始终垂直于通电直导线与磁场所决定的平面，故A、B、D错误，C正确．14.【答案】B【解析】由题知：将其中一根导线看作场源电流，另一根看作是电流元，电流元的电流为1 A，长度为L＝1 m，所受磁场力大小为F＝2×10－7N，则在距离通以1 A电流的无限长直导线1 m处的磁感应强度的大小为B＝＝2×10－7T.15.【答案】B【解析】鸽子体内有某种磁性物质，它能借助地磁场辨别方向，由题意知，给信鸽戴上一个非常漂亮的磁性头套，由此可见，小磁铁产生的磁场干扰了信鸽的飞行方向，从而不能辨别方向．.故B正确，A、C、D错误．16.【答案】(1)前表面(2)如解析图所示(3)电压表读数U，电流表读数I【解析】(1)磁场由通电直导线产生，根据安培定则，霍尔元件处的磁场方向向下；霍尔元件内的电流向右，根据左手定则，安培力向内，载流子是负电荷，故后表面带负电，前表面带正电，故前表面电势较高．(2)变阻器控制电流，用电压表测量电压，电路图如图所示：(3)设前、后表面的距离为d，最终电子在电场力和洛伦兹力的作用下处于平衡，有：q＝qvB根据电流微观表达式，有：I＝neSv＝ne(dh)v联立解得：B＝故还必须测量的物理量有：电压表读数U，电流表读数I.17.【答案】（1）T（2）6 N【解析】（1）由左手定则知金属棒受水平向右的安培力，对金属棒进行受力分析，运用合成法，如图:由平衡条件得：F安=BIL=G tanα则（2）由上图，根据三角函数关系知：18.【答案】(1)①0.30 T②0.24 T垂直于轨道平面斜向下(2)0.24 N沿轨道平面向下【解析】(1)①设通过金属杆ab的电流为I1，根据闭合电路欧姆定律可知：I1＝E/(R1＋r)设磁感应强度为B1，由安培定则可知金属杆ab所受安培力沿水平方向，金属杆ab受力如图所示．对金属杆ab，根据共点力平衡条件有：B1I1L＝mg tanθ解得：B1＝＝0.30 T②根据共点力平衡条件可知，最小的安培力方向应沿导轨平面向上，金属杆ab受力如图所示．设磁感应强度的最小值为B2，对金属杆ab，根据共点力平衡条件有：B2I1L＝mg sinθ解得：B2＝＝0.24 T根据左手定则可判断出，此时磁场的方向应垂直于轨道平面斜向下．(2)设通过金属杆ab的电流为I2，根据闭合电路欧姆定律可知：I2＝E/(R2＋r)假设金属杆ab受到的摩擦力方向沿轨道平面向下，根据共点力平衡条件有：BI2L＝mg sinθ＋F f解得：F f＝0.24 N结果为正，说明假设成立，摩擦力方向沿轨道平面向下．19.【答案】（1）（2）【解析】（1）由题意知，要使y轴右侧所有运动粒子都能打在MN板上，其临界条件为：沿y轴方向运动的粒子做类平抛运动，且落在M或N点．则MO′=L=①加速度a=②OO′=L=at2③解①②③式得E0=④由动能定理知qE0×L=E k﹣⑤解④⑤式得：E k=（2）由题意知，要使板右侧的MN连线上都有粒子打到，粒子轨迹直径的最小值为MN板的长度L．R0=L=B0=放射源O发射出的粒子中，打在MN板上的粒子的临界径迹如图所示．因为OM=ON，且OM⊥ON所以OO1⊥OO2所以⊥所以放射源O放射出的所有粒子中只有打在MN板的左侧．。

人教版高中物理选修3-1第三章《磁场》检测题（包含答案）1 / 9《磁场》检测题一、单选题1．如图所示为一有界匀强磁场，磁感应强度大小为B ，方向垂直纸面向外，MN 、PQ 为其两个边界，两边界间的距离为L .现有两个带负电的粒子同时从A 点以相同速度沿与PQ 成30°的方向垂直射入磁场，结果两粒子又同时离开磁场．已知两带负电的粒子质量分别为2m 和5m ，电荷量大小均为q ，不计粒子重力及粒子间的相互作用，则粒子射入磁场时的速度为( )AC ．2BLq mD ．5BLq m 2．方向如图所示的匀强电场（场强为E ）和匀强磁场（磁感应强度为B ）共存的场区，电子沿垂直电场线和磁感线方向以速度0v 射入场区，则（ ）A ．若0E v B>，电子沿轨迹Ⅰ运动，出场区时速度0v v > B ．若0E v B>，电子沿轨迹Ⅱ运动，出场区时速度0v v > C ．若0E v B<，电子沿轨迹Ⅰ运动，出场区时速度0v v > D ．若0E v B <，电子沿轨迹Ⅱ运动，出场区时速度0v v < 3．如图所示，一个半径为R 的导电圆环与一个轴向对称的发散磁场处处正交，环上各点的磁感应强度B 大小相等，方向均与环面轴线方向成θ角（环面轴线为竖直方向），若导电圆环上通有如图所示的恒定电流I ，则下列说法不正确的是（ ）A．导电圆环有收缩的趋势 B．导电圆环所受安培力方向竖直向上C．导电圆环所受安培力的大小为2BIR D．导电圆环所受安培力的大小为2πBIR sin θ4．1932年劳伦斯制成了世界上第一台回旋加速器，其原理如图所示，核心部分为两个铜质D 形盒构成，其间留有空隙，将其置于匀强磁场中，两盒分别与高频电源相连，下列说法正确的是（）A．粒子被加速后的最大动能随加速电场电压的增大而增大B．粒子由加速器的边缘进入加速器C．电场变化周期由粒子的质量、电荷量和磁感应强度决定D．为使被加速的粒子获得的动能增加为原来的4倍，可只将D形盒的半径增大为原来的4倍5．如图所示，竖直平面内粗糙绝缘细杆（下）与直导线（上）水平平行固定，导线足够长。

高二物理人教版选修3-1第三章磁场单元测试卷一、单选题1.如图所示，在通电螺线管的周围和内部a、b、c、d四个位置分别放置了小磁针，小磁针涂黑的一端是N极．图中正确表示小磁针静止时的位置是A. aB. bC. cD. d2.下列说法中正确的是（）A. 通电导线受磁场作用力为零的地方磁感应强度一定为零B. 通电导线在磁感应强度大的地方受磁场作用力一定大C. 磁感应强度等于通电直导线在磁场中所受的安培力与导线中的电流及其长度乘积IL的比值D. 磁感应强度的大小和方向跟放在磁场中的通电导线受磁场作用力的大小和方向无关3.在匀强磁场中固定一根与磁场方向垂直的通电直导线，其中通有向纸面外的恒定电流，匀强磁场的磁感应强度为1T，以直导线为中心作一个圆，圆周上a处的磁感应强度恰好为零，则下述说法对的是A. b处磁感应强度为2T，方向水平向右B. c处磁感应强度也为零C. d处磁感应强度为，方向与匀强磁场方向成角D. c处磁感应强度为2T，方向水平向左4.如图所示,线框平面与匀强磁场方向垂直.现将线框沿垂直磁场方向拉出磁场的过程中,穿过线框磁通量的变化情况是 ( )A. 变小B. 变大C. 不变D. 先变小后变大5.下列图是一根通电直导线在匀强磁场中的四种放置情况，其中通电直导线所受磁场力为零的是（）A. B. C. D.6.两条导线互相垂直，如图所示，但相隔一段小距离，其中一条AB是固定的，另一条CD能自由活动，当直流电流按图方向通与两条导线时，导线CD将（从纸外向纸内看）（）A. 顺时针方向转动，同时靠近导线ABB. 逆时针方向转动，同时靠近导线ABC. 逆时针方向转动，同时离开导线ABD. 顺时针方向转动，同时离开导线AB7.α粒子为氦原子核，质量约为质子的4倍，与质子电性相同，所带电荷量为质子电量的2倍。

若使质子、α粒子在同一匀强磁场中做匀速圆周运动。

关于它们的半径之比A. 当质子、α粒子的速度大小相等时，半径之比为1：2B. 当质子、α粒子的速度大小相等时，半径之比为2：1C. 当质子，α粒子的动能大小相等时，半径之比为1：2D. 当质子、α粒子的动能大小相等时．半径之比为2：18.我们通常用阴极射线管来研究磁场、电场对运动电荷的作用，如图所示为阴极射线管的示意图。

（高二）人教物理选修3—1第3章磁场练习含答案人教选修3—1第三章磁场1、如图所示，将一根刨光的圆木柱固定在一个木制的圆盘底座C上，将两个内径略大于圆木柱直径、质量均为m的磁环A、B套在圆木柱上，且同名磁极相对，结果磁环A悬浮后静止。

已知重力加速度为g。

这时磁环B对底座C的压力F N 的大小为()A．F N＝mg B．F N＝2mgC．F N>2mg D．mg<F N<2mg2、下列关于磁场中某点磁感应强度的方向的说法不正确的是()A．该点的磁场的方向B．该点小磁针静止时N极所指方向C．该点小磁针N极的受力方向D．该点小磁针S极的受力方向3、图中的四幅图为电流产生磁场的分布图，其中正确的是()①②③④A．①③B．②③C．①④D．②④4、如图所示，放在台秤上的条形磁铁两极未知，为了探明磁铁的极性，在它中央的正上方固定一导线，导线与磁铁垂直，给导线通以垂直纸面向外的电流，则()A．如果台秤的示数增大，说明磁铁左端是北极B．如果台秤的示数增大，说明磁铁右端是北极C．无论如何台秤的示数都不可能变化D．以上说法都不正确5、截面为矩形的载流金属导线置于磁场中，如图所示，将出现下列哪种情况()A．在b表面聚集正电荷，而a表面聚集负电荷B．在a表面聚集正电荷，而b表面聚集负电荷C．开始通电时，电子做定向移动并向b偏转D．两个表面电势不同，a表面电势较高6、(双选)有两个匀强磁场区域Ⅰ和Ⅱ，Ⅰ中的磁感应强度是Ⅱ中的k倍。

两个速率相同的电子分别在两磁场区域做圆周运动。

与Ⅰ中运动的电子相比，Ⅱ中的电子()A. 运动轨迹的半径是Ⅰ中的k倍B．加速度的大小是Ⅰ中的k倍C．做圆周运动的周期是Ⅰ中的k倍D．做圆周运动的角速度与Ⅰ中的相等7、下列说法中正确的是()A．磁场中某一点的磁感应强度可以这样测定：把一小段通电导线放在该点时受到的磁场力F与该导线的长度L、通过的电流I乘积的比值，即B＝F ILB．通电导线在某点不受磁场力的作用，则该点的磁感应强度一定为零C．磁感应强度B＝FIL只是定义式，它的大小取决于场源以及导线在磁场中的位置，与F、I、L以及通电导线在磁场中的方向无关D．通电导线所受磁场力的方向就是磁场的方向8、关于磁通量，下列说法中正确的是()A．磁通量不仅有大小而且有方向，所以是矢量B．磁通量越大，磁感应强度越大C．穿过某一面积的磁通量为零，则该处磁感应强度不一定为零D．磁通量就是磁感应强度9、(双选)通电矩形线框abcd与长直通电导线MN在同一平面内，如图所示，ab 边与MN平行。

第三章磁场单元测试（人教版选修3-1）(时间：90分钟满分：100分)第Ⅰ卷(选择题共40分)一、选择题(本题共10小题，每小题4分，共40分)1．下列关于磁场和磁感线的描述中正确的是( )A．磁感线可以形象地描述各点磁场的方向B．磁感线是磁场中客观存在的线C．磁感线总是从磁铁的N极出发，到S极终止D．实验中观察到的铁屑的分布就是磁感线2．发现通电导线周围存在磁场的科学家是( )A．洛伦兹B．库仑C．法拉第D．奥斯特3．如图1所示，带负电的金属环绕其轴OO′匀速转动时，放在环顶部的小磁针最后将( )图1A．N极竖直向上B．N极竖直向下C．N极水平向左D．小磁针在水平面内转动4．如图2，条形磁铁放在水平桌面上，在其正中央的上方固定一根长直导线，导线与磁铁垂直．给导线通以垂直纸面向里的电流，用F N表示磁铁对桌面的压力，用F f表示桌面对磁铁的摩擦力，则导线通电后与通电前相比较( )图2A．F N减小，F f＝0 B．F N减小，F f≠0C．F N增大，F f＝0 D．F N增大，F f≠05．在磁感应强度为B0、方向竖直向上的匀强磁场中，水平放置一根通电长直导线，电流的方向垂直于纸面向里．如图3所示，a、b、c、d是以直导线为圆心的同一圆周上的四点，在这四点中( )图3A．c、d两点的磁感应强度大小相等B．a、b两点的磁感应强度大小相等C．c点的磁感应强度的值最小D．b点的磁感应强度的值最大6．一个带电粒子沿垂直于磁场的方向射入一匀强磁场，粒子的一段径迹如图4所示，径迹上的每一小段可近似看成圆弧．由于带电粒子使沿途的空气电离，粒子的能量逐渐减小(带电荷量不变)．从图中可以确定( )图4A．粒子从a到b，带正电B．粒子从b到a，带正电C．粒子从a到b，带负电D．粒子从b到a，带负电7．“月球勘探者号”空间探测器运用高科技手段对月球近距离勘探，在月球重力分布、磁场分布及元素测定方面取得了新成果．月球上的磁场极其微弱，通过探测器拍摄电子在月球磁场中的运动轨迹，可分析月球磁场的强弱分布情况，图5是探测器通过月球表面a、b、c、d四个位置时，拍摄到的电子运动轨迹照片．设电子速率相同，且与磁场方向垂直，则可知四个位置的磁场从强到弱的排列正确的是( )图5A．B b→B a→B d→B c B．B d→B c→B b→B aC．B c→B d→B a→B b D．B a→B b→B c→B d8．如图6所示，一圆形区域内存在匀强磁场，AC为直径，O为圆心，一带电粒子从A 沿AO方向垂直射入磁场，初速度为v1，从D点射出磁场时的速率为v2，则下列说法中正确的是(粒子重力不计)( )图6A．v2＞v1，v2的方向必过圆心B．v2＝v1，v2的方向必过圆心C．v2＞v1，v2的方向可能不过圆心D．v2＝v1，v2的方向可能不过圆心9．每时每刻都有大量宇宙射线向地球射来如图7所示，地磁场可以改变射线中大多数带电粒子的运动方向，使它们不能到达地面，这对地球上的生命有十分重要的意义．假设有一个带正电的宇宙射线粒子正垂直于地面向赤道射来，在地磁场的作用下，它将( )图7A．向东偏转B．向南偏转C．向西偏转D．向北偏转10．如图8所示，质量为m，带电荷量q的小球从P点静止释放，下落一段距离后进入正交的匀强电场和匀强磁场，电场方向水平向左，磁场方向垂直纸面向里，则小球在通过正交的电场和磁场区域时的运动情况是( )图8A．一定做曲线运动B．轨迹一定是抛物线C．可能做匀速直线运动D．可能做匀加速直线运动二、填空题(本题共3小题，共14分)11．(4分)将长为1 m的导线ac从中点b折成如图9所示的形状，放入B＝0.08 T的匀强磁场中，abc平面与磁场垂直．若在导线abc中通入25 A的直流电，则整个导线所受安培力大小为________ N.图912．(5分)如图10所示，有一质量为m、电荷量为q的带正电的小球停在绝缘平面上，并且处在磁感应强度为B、方向垂直纸面向里的匀强磁场中．为了使小球飘离平面，匀强磁场在纸面内移动的最小速度为____________，方向为____________．图1013．(5分)如图11所示，在x轴的上方(y≥0)存在着垂直于纸面向外的匀强磁场，磁感应强度为B.在原点O有一个离子源向x轴上方的各个方向发射出质量为m，电荷量为q 的正离子，速率都为v.对那些在xOy平面内运动的离子，在磁场中可能到达的最大值为x＝________，y＝________.图11三、计算题(本题共4小题，共46分)14．(10分)如图12所示，在倾角为37°的光滑斜面上水平放置一条长为0.2 m的直导线PQ，两端以很软的导线通入5 A的电流．当加一个竖直向上的B＝0.6 T的匀强磁场时，PQ恰好平衡，则导线PQ的重力为多少？(sin 37°＝0.6)图1215．(12分)如图13所示，质量为m、带电荷量为＋q的粒子，从两平行电极板正中央垂直电场线和磁感线以速度v飞入．已知两极间距为d，磁感应强度为B，这时粒子恰能沿直线穿过电场和磁场区域．今将磁感应强度增大到某值，则粒子将落到极板上．已知粒子重力不计，则粒子落到极板上时的动能为多少？图1316．(10分)如图14所示，直线MN上方为磁感应强度为B的足够大的匀强磁场．一电子(质量为m、电荷量为e)以v的速度从点O与MN成30°角的方向射入磁场中，求：图14(1)电子从磁场中射出时距O点多远；(2)电子在磁场中运动的时间为多少．17．(14分)质量为m，电荷量为q的带负电粒子自静止开始，经M、N板间的电场加速后，从A点垂直于磁场边界射入宽度为d的匀强磁场中，该粒子离开磁场时的位置P 偏离入射方向的距离为L，如图15所示．已知M、N两板间的电压为U，粒子的重力不计．图15(1)正确画出粒子由静止开始至离开匀强磁场时的轨迹图(用直尺和圆规规范作图)；(2)求匀强磁场的磁感应强度B.参考答案1．A [磁感线是为了形象描述磁场而引入的假想线，它可以描述磁场的强弱和方向，A 对，B错．磁铁的外部，磁感线从N极到S极，内部从S极到N极，内外部磁感线为闭合曲线，C错．实验中观察到的铁屑的分布只是模拟磁感线的形状，不是磁感线，磁感线是看不到的，D错．]2．D [洛伦兹研究了磁场对运动电荷的作用力，库仑发现库仑定律，法拉第发现法拉第电磁感应规律，奥斯特通过实验发现电流的周围存在磁场，提出电流可以产生磁场的理论，故D正确．]3．C [带电金属环形成逆时针电流(从右向左看)，据安培定则可以确定，通过金属环轴OO′处的磁场方向水平向右，小磁针处的磁场方向水平向左，故小磁针N极最后水平指向左方，C项正确．]4．C [由于磁铁在导线所在处的磁感应强度方向水平向左，由左手定则知，磁铁对通电导线的作用力竖直向上，由牛顿第三定律可知，通电导线对磁铁的作用力竖直向下，使磁铁与桌面间的压力变大；由于通电导线对磁铁的作用力竖直向下，因此磁铁没有水平运动趋势，故C正确．]5．C [通电直导线在c点的磁感应强度方向与B0的方向相反，b、d两点的电流磁场与B 0垂直，a 点电流磁场与B 0同向，由磁场的叠加知c 点的合磁感应强度最小．] 6．B7．D [电子在磁场中做匀速圆周运动，由题图可知在a 、b 、c 、d 四图中电子运动轨迹的半径大小关系为R d ＞R c ＞R b ＞R a ，由半径公式R ＝mvqB可知，半径越大，磁感应强度越小，所以B a ＞B b ＞B c ＞B d ，D 正确．]8．B [由于洛伦兹力对带电粒子不做功，故v 2＝v 1，由几何关系可知v 2的方向必过圆心，故B 正确，A 、C 、D 错误．]9．A [赤道附近的地磁场方向水平向北，一个带正电的射线粒子竖直向下运动时，据左手定则可以确定，它受到水平向东的洛伦兹力，故它向东偏转，A 正确．]10．A [小球从P 点静止释放，下落一段距离后进入正交的匀强电场和匀强磁场中后一定会受到电场力和洛伦兹力．电场力和重力会对小球做正功，洛伦兹力不做功．小球的动能会增加，即速度变大，且速度的方向也会发生变化．洛伦兹力也会变大，方向也会改变．小球运动的速度和加速度的大小、方向都会改变．所以运动情况是一定做曲线运动．] 11. 3解析 折线abc 受力等效于a 和c 连线受力，由几何知识可知ac ＝ 32m ，F ＝ILB sin θ＝25×0.08×32×sin 90° N ＝ 3 N .12.mgqB水平向左 解析 由左手定则可以判断出，当小球相对于磁场向右运动时，带正电的小球所受的洛伦兹力方向向上，当其与重力平衡时，小球即将飘离平面．设此时速度为v ，则由力的平衡可知mg ＝qvB ，所以最小速度v ＝mgqB.小球相对于磁场向右运动，而小球静止，则磁场向左运动． 13.2mv qB 2mv qB解析 正离子在匀强磁场中做匀速圆周运动，其偏转方向为顺时针方向，射到y 轴上最远的离子是沿x 轴负方向射出的离子．而射到x 轴上最远的离子是沿y 轴正方向射出的离子．这两束离子可能到达的最大x 、y 值恰好是圆周的直径，如图所示． 14．0.8 N解析 对通电导线受力分析如图所示．由平衡条件得： F 安＝mg tan 37°， 又F 安＝BIL ， 代入数据得：G ＝mg ＝BILtan 37°＝0.6×5×0.234N ＝0.8 N .15.12mv 2－12qvBd 解析 带电粒子做匀速直线运动时，有q Ud＝qvB ，qU ＝qvBd.磁感应强度增大，则磁场力增大，粒子向磁场力方向偏转．当粒子到达极板时，电场力做负功，则－q U 2＝E k －12mv 2.得E k ＝12mv 2－12qU ＝12mv 2－12qvBd16．(1)mv Be (2)πm3Be解析 (1)由左手定则可判断出电子应落在ON 之间，根据几何关系可解得圆心角为60°，则电子出射点距O 点的距离等于电子的运动半径 mveB.(2)电子在磁场中的运动时间应为t ＝16T ＝πm3Be17．(1)轨迹图见解析 (2)2L L 2＋d2 2mUq解析 (1)作粒子经电场和磁场的轨迹图，如图(2)设粒子在M 、N 两板间经电场加速后获得的速度为v ，由动能定理得：qU ＝12mv 2①粒子进入磁场后做匀速圆周运动，设其半径为r ，则：qvB ＝m v 2r②由几何关系得：r 2＝(r －L)2＋d 2③ 联立①②③式得：磁感应强度B ＝2L L 2＋d 22mUq.。
