梁钢筋标注方法

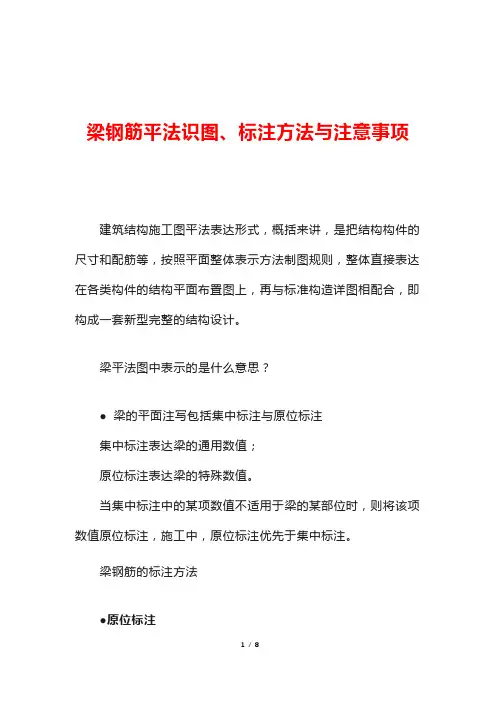

梁钢筋平法识图、标注方法与注意事项建筑结构施工图平法表达形式，概括来讲，是把结构构件的尺寸和配筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构设计。

梁平法图中表示的是什么意思？●梁的平面注写包括集中标注与原位标注集中标注表达梁的通用数值；原位标注表达梁的特殊数值。

当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注，施工中，原位标注优先于集中标注。

梁钢筋的标注方法●原位标注包括梁支座上部纵筋（该部位含通长筋在内所有纵筋）、梁下部纵筋、附加箍筋或吊筋、集中标注不适合于某跨时标注的数值。

1、梁支座上、下部纵筋；2、吊筋、附加箍筋。

原位标注——梁支座上部纵筋梁支座上部纵筋，该部位含通长筋在内的所有纵筋：❶“/”分隔——当上部纵筋多于一排时，用斜线“/”将各排纵筋自上而下分开。

❷“”相联——当同排纵筋有两种直径时，用加号“”将两种直径的纵筋相联，注写时将角部纵筋写在前面。

❸缺省标注——当梁中间支座两边的上部纵筋不同时，须在支座两边分别标注；当梁中间支座两边的上部纵筋相同时，可仅在支座的一边标注配筋值，另一边省去不注。

例6Φ25 4/2，2Φ252Φ22。

原位标注——梁下部纵筋❶“/”分隔——当下部纵筋多于一排时，用斜线“/”将各排纵筋自上而下分开。

❷“”相联——当同排纵筋有两种直径时，用加号“”将两种直径的纵筋相联，注写时角筋写在前面。

❸“—”不入支座——当梁下部纵筋不全部伸入支座时，将梁支座下部纵筋减少的数写在括号内。

例6Φ25 2（-2）/4，2Φ253Φ22（-2）/5Φ25。

❹当梁的集中标注中已注写了梁上部和下部均为通长筋的纵筋值时，则不需要在梁的下部重复做原位标注。

❺当梁设置竖向加腋时，加腋部位下部斜纵筋应在支座下部以Y打头注写在括号里。

❻当梁设置水平加腋梁时，水平加腋内上下部斜纵筋应在加腋支座上部以Y打头注写在括号内，上下部斜纵筋之间用“/”分隔。

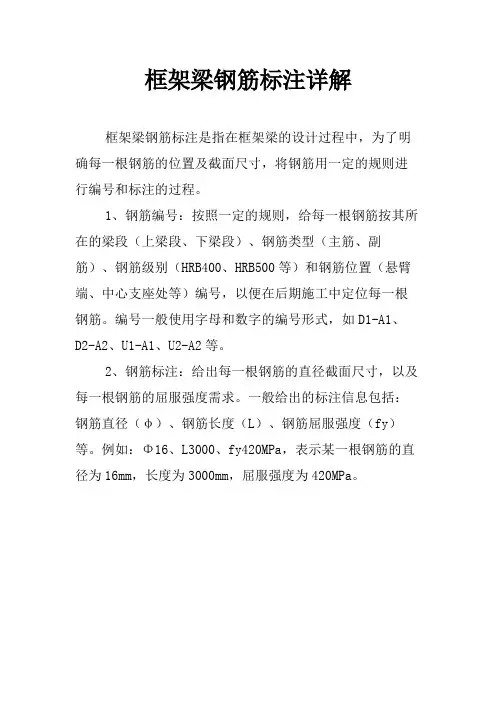

框架梁钢筋标注详解
框架梁钢筋标注是指在框架梁的设计过程中，为了明确每一根钢筋的位置及截面尺寸，将钢筋用一定的规则进行编号和标注的过程。

1、钢筋编号：按照一定的规则，给每一根钢筋按其所在的梁段（上梁段、下梁段）、钢筋类型（主筋、副筋）、钢筋级别（HRB400、HRB500等）和钢筋位置（悬臂端、中心支座处等）编号，以便在后期施工中定位每一根钢筋。

编号一般使用字母和数字的编号形式，如D1-A1、D2-A
2、U1-A1、U2-A2等。

2、钢筋标注：给出每一根钢筋的直径截面尺寸，以及每一根钢筋的屈服强度需求。

一般给出的标注信息包括：钢筋直径（φ）、钢筋长度（L）、钢筋屈服强度（fy）等。

例如：Φ16、L3000、fy420MPa，表示某一根钢筋的直径为16mm，长度为3000mm，屈服强度为420MPa。

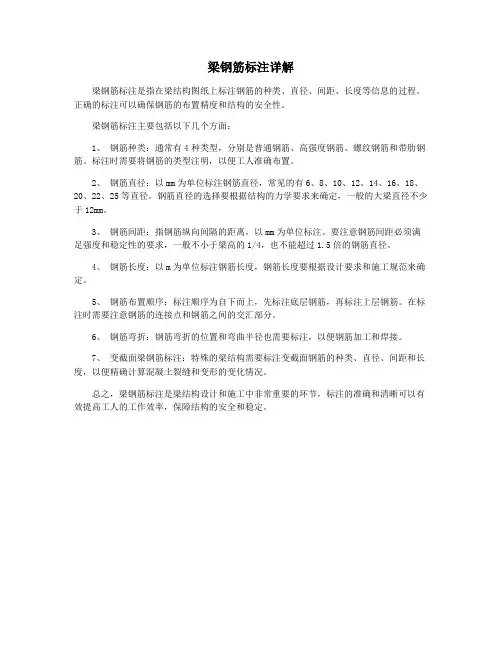

梁钢筋标注详解
梁钢筋标注是指在梁结构图纸上标注钢筋的种类、直径、间距、长度等信息的过程。

正确的标注可以确保钢筋的布置精度和结构的安全性。

梁钢筋标注主要包括以下几个方面：
1、钢筋种类：通常有4种类型，分别是普通钢筋、高强度钢筋、螺纹钢筋和带肋钢筋。

标注时需要将钢筋的类型注明，以便工人准确布置。

2、钢筋直径：以mm为单位标注钢筋直径，常见的有6、8、10、12、14、16、18、20、22、25等直径。

钢筋直径的选择要根据结构的力学要求来确定，一般的大梁直径不少于12mm。

3、钢筋间距：指钢筋纵向间隔的距离，以mm为单位标注。

要注意钢筋间距必须满足强度和稳定性的要求，一般不小于梁高的1/4，也不能超过1.5倍的钢筋直径。

4、钢筋长度：以m为单位标注钢筋长度，钢筋长度要根据设计要求和施工规范来确定。

5、钢筋布置顺序：标注顺序为自下而上，先标注底层钢筋，再标注上层钢筋。

在标注时需要注意钢筋的连接点和钢筋之间的交汇部分。

6、钢筋弯折：钢筋弯折的位置和弯曲半径也需要标注，以便钢筋加工和焊接。

7、变截面梁钢筋标注：特殊的梁结构需要标注变截面钢筋的种类、直径、间距和长度，以便精确计算混凝土裂缝和变形的变化情况。

总之，梁钢筋标注是梁结构设计和施工中非常重要的环节，标注的准确和清晰可以有效提高工人的工作效率，保障结构的安全和稳定。

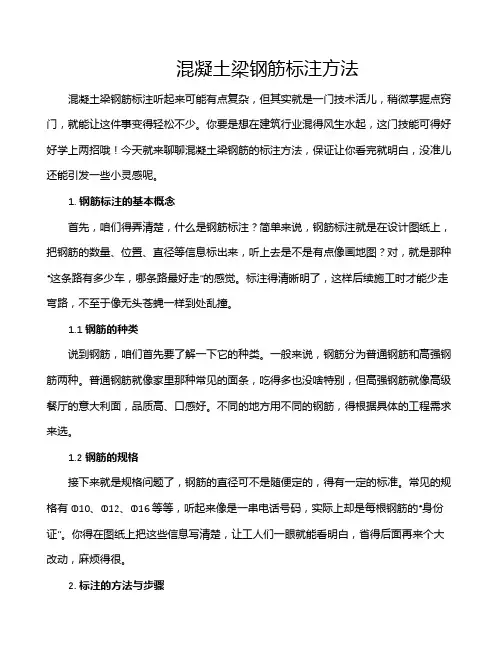

混凝土梁钢筋标注方法混凝土梁钢筋标注听起来可能有点复杂，但其实就是一门技术活儿，稍微掌握点窍门，就能让这件事变得轻松不少。

你要是想在建筑行业混得风生水起，这门技能可得好好学上两招哦！今天就来聊聊混凝土梁钢筋的标注方法，保证让你看完就明白，没准儿还能引发一些小灵感呢。

1. 钢筋标注的基本概念首先，咱们得弄清楚，什么是钢筋标注？简单来说，钢筋标注就是在设计图纸上，把钢筋的数量、位置、直径等信息标出来，听上去是不是有点像画地图？对，就是那种“这条路有多少车，哪条路最好走”的感觉。

标注得清晰明了，这样后续施工时才能少走弯路，不至于像无头苍蝇一样到处乱撞。

1.1 钢筋的种类说到钢筋，咱们首先要了解一下它的种类。

一般来说，钢筋分为普通钢筋和高强钢筋两种。

普通钢筋就像家里那种常见的面条，吃得多也没啥特别，但高强钢筋就像高级餐厅的意大利面，品质高、口感好。

不同的地方用不同的钢筋，得根据具体的工程需求来选。

1.2 钢筋的规格接下来就是规格问题了，钢筋的直径可不是随便定的，得有一定的标准。

常见的规格有Ф10、Ф12、Ф16等等，听起来像是一串电话号码，实际上却是每根钢筋的“身份证”。

你得在图纸上把这些信息写清楚，让工人们一眼就能看明白，省得后面再来个大改动，麻烦得很。

2. 标注的方法与步骤好，接下来咱们说说具体的标注方法。

这个过程其实跟做菜有点像，得先准备好材料，再一步步来。

步骤不多，但每一步都得认真对待。

2.1 确定标注位置第一步，咱们得确定钢筋的标注位置。

一般情况下，钢筋的标注是在梁的剖面图上进行，标注位置就像是为钢筋找家，得找个合适的地方。

这一步特别重要，如果位置不对，那可就得重新来过，浪费时间不说，还得心里不爽。

2.2 标注内容接下来是标注的内容，这就像是给钢筋写信，内容得包括直径、数量和长度等信息。

比如，假如你在图纸上写“Ф124600”，这就表示直径12的钢筋，有4根，长度600毫米。

听起来是不是有点学术？但其实就是这么简单，掌握了就不怕了。

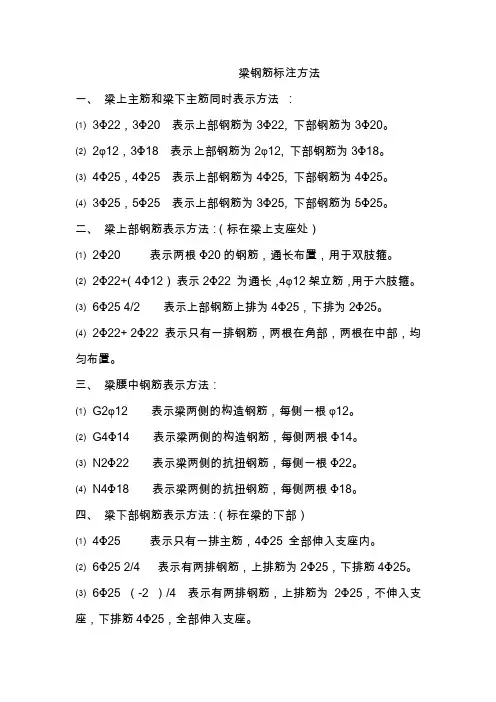

梁钢筋标注方法一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。

⑵2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。

⑶4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。

⑷3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷2Φ22+ 2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴G2φ12表示梁两侧的构造钢筋，每侧一根φ12。

⑵G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。

⑶N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25表示只有一排主筋，4Φ25 全部伸入支座内。

⑵6Φ25 2/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶6Φ25 （-2 ）/4表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷2Φ25 + 3Φ22（-3）/ 5Φ25表示有两排筋，上排筋为5根。

2Φ25伸入支座，3Φ22，不伸入支座。

下排筋5Φ25，通长布置。

五、标注示例：KL7（3）300×700 Y500×250φ10@100/200(2) 2Φ25N4Φ18（-0.100）4Φ256Φ25 4/26Φ25 4/26Φ25 4/24Φ25 □———————————□———————□———————————□4Φ252Φ254Φ25300×700N4φ10KL7(3) 300×700表示框架梁7，有三跨，断面宽300，高700。

钢筋平法标注平法标注法---梁(03G101 平面标注法)一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。

⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。

⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。

⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。

⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。

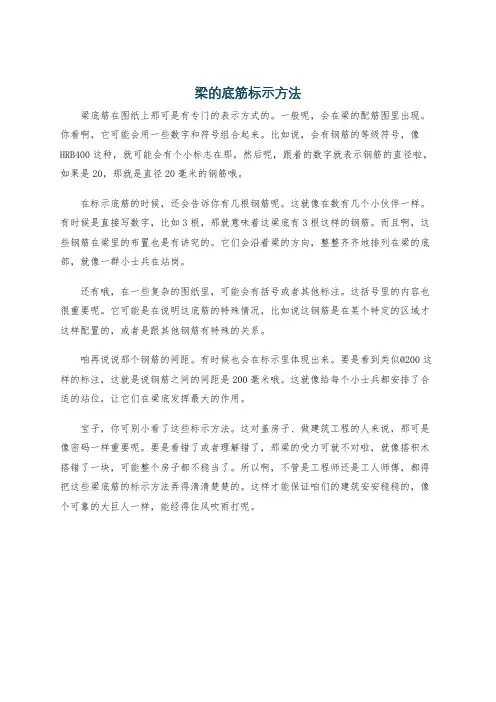

梁的底筋标示方法
梁底筋在图纸上那可是有专门的表示方式的。

一般呢，会在梁的配筋图里出现。

你看啊，它可能会用一些数字和符号组合起来。

比如说，会有钢筋的等级符号，像HRB400这种，就可能会有个小标志在那。

然后呢，跟着的数字就表示钢筋的直径啦。

如果是20，那就是直径20毫米的钢筋哦。

在标示底筋的时候，还会告诉你有几根钢筋呢。

这就像在数有几个小伙伴一样。

有时候是直接写数字，比如3根，那就意味着这梁底有3根这样的钢筋。

而且啊，这些钢筋在梁里的布置也是有讲究的。

它们会沿着梁的方向，整整齐齐地排列在梁的底部，就像一群小士兵在站岗。

还有哦，在一些复杂的图纸里，可能会有括号或者其他标注。

这括号里的内容也很重要呢。

它可能是在说明这底筋的特殊情况，比如说这钢筋是在某个特定的区域才这样配置的，或者是跟其他钢筋有特殊的关系。

咱再说说那个钢筋的间距。

有时候也会在标示里体现出来。

要是看到类似@200这样的标注，这就是说钢筋之间的间距是200毫米哦。

这就像给每个小士兵都安排了合适的站位，让它们在梁底发挥最大的作用。

宝子，你可别小看了这些标示方法。

这对盖房子、做建筑工程的人来说，那可是像密码一样重要呢。

要是看错了或者理解错了，那梁的受力可就不对啦，就像搭积木搭错了一块，可能整个房子都不稳当了。

所以啊，不管是工程师还是工人师傅，都得把这些梁底筋的标示方法弄得清清楚楚的。

这样才能保证咱们的建筑安安稳稳的，像个可靠的大巨人一样，能经得住风吹雨打呢。

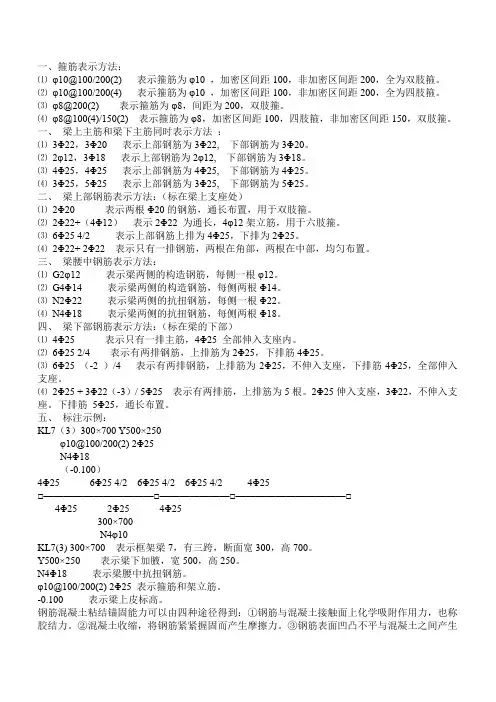

一、箍筋表示方法：⑴φ10@100/200(2)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵φ10@100/200(4)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。

⑷φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。

⑵2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。

⑶4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。

⑷3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷2Φ22+ 2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴G2φ12表示梁两侧的构造钢筋，每侧一根φ12。

⑵G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。

⑶N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25表示只有一排主筋，4Φ25 全部伸入支座内。

⑵6Φ25 2/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷2Φ25 + 3Φ22（-3）/ 5Φ25表示有两排筋，上排筋为5根。

2Φ25伸入支座，3Φ22，不伸入支座。

下排筋5Φ25，通长布置。

五、标注示例：KL7（3）300×700 Y500×250φ10@100/200(2) 2Φ25N4Φ18（-0.100）4Φ256Φ25 4/26Φ25 4/26Φ25 4/24Φ25□———————————□———————□———————————□4Φ252Φ254Φ25300×700N4φ10KL7(3) 300×700 表示框架梁7，有三跨，断面宽300，高700。

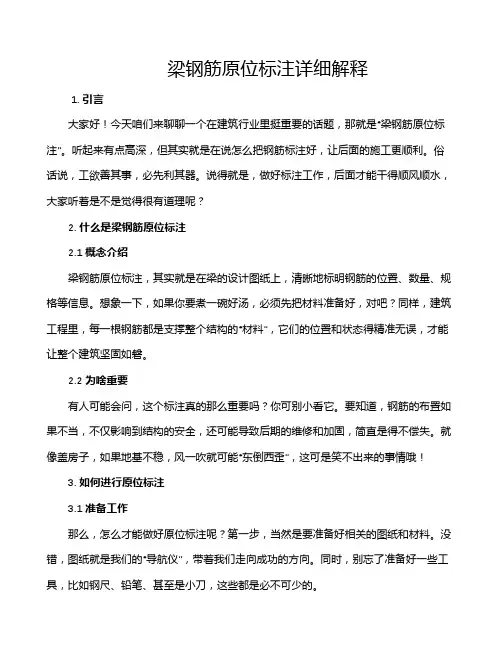

梁钢筋原位标注详细解释1. 引言大家好！今天咱们来聊聊一个在建筑行业里挺重要的话题，那就是“梁钢筋原位标注”。

听起来有点高深，但其实就是在说怎么把钢筋标注好，让后面的施工更顺利。

俗话说，工欲善其事，必先利其器。

说得就是，做好标注工作，后面才能干得顺风顺水，大家听着是不是觉得很有道理呢？2. 什么是梁钢筋原位标注2.1 概念介绍梁钢筋原位标注，其实就是在梁的设计图纸上，清晰地标明钢筋的位置、数量、规格等信息。

想象一下，如果你要煮一碗好汤，必须先把材料准备好，对吧？同样，建筑工程里，每一根钢筋都是支撑整个结构的“材料”，它们的位置和状态得精准无误，才能让整个建筑坚固如磐。

2.2 为啥重要有人可能会问，这个标注真的那么重要吗？你可别小看它。

要知道，钢筋的布置如果不当，不仅影响到结构的安全，还可能导致后期的维修和加固，简直是得不偿失。

就像盖房子，如果地基不稳，风一吹就可能“东倒西歪”，这可是笑不出来的事情哦！3. 如何进行原位标注3.1 准备工作那么，怎么才能做好原位标注呢？第一步，当然是要准备好相关的图纸和材料。

没错，图纸就是我们的“导航仪”，带着我们走向成功的方向。

同时，别忘了准备好一些工具，比如钢尺、铅笔、甚至是小刀，这些都是必不可少的。

3.2 标注步骤接下来就是实际操作了。

首先，你要根据图纸上的数据，找到梁的具体位置。

然后，依据设计要求，按图纸的尺寸，准确地在梁上标注出钢筋的位置。

这里有个小窍门，记得要用不同颜色的笔来标记不同规格的钢筋，方便后续识别。

想想看，这就像给自己的衣柜整理衣服，不同颜色、不同款式，一目了然，多好啊！一旦标注完成，最后别急着收工，得再仔细检查一遍。

看看有没漏标、错标的地方，确保一切都在掌控之中。

这样才能让后续的施工队伍照着你的标注，一步一步高效推进，心里也会倍感踏实。

4. 常见问题与解决方法4.1 常见问题当然，咱们在标注过程中难免会遇到一些小麻烦。

比如说，有时候图纸上标注得不清楚，或者现场情况与设计图纸有出入，这种情况该咋办呢？这时候，沟通就显得格外重要。

梁钢筋标注详解钢筋各种标注一般采用引出线的方法，具体有以下两种标注方法：1。

标注钢筋的根数、直径和等级：3Ф203：表示钢筋的根数Ф：表示钢筋等级直径符号20：表示钢筋直径2。

标注钢筋的等级、直径和相邻钢筋中心距Ф8 @ 200：Ф：表示钢筋等级直径符号8：表示钢筋直径@：相等中心距符号200：相邻钢筋的中心距（≤200mm）各类钢筋的表示方法1．梁箍筋梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。

箍筋加密区与蜚加密区的不同间距及肢数需用斜线”/”分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。

例：A10-100/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10，加密区间距为100，非加密区间距为200，均为四肢箍。

A8-100(4)/150(2)，表示箍筋为Ⅰ级钢筋，直径φ8，加密区间距为100，四肢箍，非加密区间距为150，两肢箍。

需要注意的是此处表示间距不是用”＠”，而是用”－”。

当抗震结构中的非框架梁及非抗震结构中的各类梁采用不同的箍筋间距及肢数时，也用斜线”/”将其分隔开来。

注写时，先注写梁支座端部的箍筋（包括箍筋的箍数、钢筋级别、直径、间距及肢数），在斜线后注写梁跨中部分的箍筋间距及肢数。

例：13A10-150/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10；梁的两端各有13个四肢箍，间距为150；梁跨中部分，间距为200，四肢箍。

18A12-120(4)/200(2)，表示箍筋为Ⅰ级钢筋，直径φ12；梁的两端各有18个四肢箍，间距为120；梁跨中部分，间距为200，两肢箍。

2．梁上部贯通筋或架立筋梁上部贯通筋或架立筋根数，应根据结构受力要求及箍筋肢数等构造要求而定。

注写时，须将架立筋写入括号内。

例：2B22用于双肢箍；2B22+(4A12)用于六肢箍，其中2B22为贯通筋，4A12为架立筋。

当梁的上部和下部纵筋均为贯通筋，且各跨配筋相同时，此项可加注下部纵筋的配筋值，用分号”；”将上部与下部纵筋的配筋值分隔开来。

梁、柱、板、剪力墙钢筋表示方法在建筑工程中，梁、柱、板和剪力墙是常见的结构构件，而钢筋则是增强这些构件承载能力和稳定性的关键材料。

为了准确地设计、施工和计算这些构件的钢筋用量和布置，需要有一套规范和清晰的钢筋表示方法。

接下来，让我们详细了解一下梁、柱、板、剪力墙钢筋的表示方法。

一、梁钢筋表示方法1、集中标注梁的集中标注通常包括梁的编号、截面尺寸、箍筋、上部通长筋和梁侧面纵筋等信息。

例如，“KL1（2）300×600”表示框架梁 1，2 跨，截面宽 300mm，高 600mm。

“Φ8@100/200（2）”表示箍筋为直径 8mm 的HPB300级钢筋，加密区间距 100mm，非加密区间距 200mm，双肢箍。

“2Φ22”表示上部通长筋为 2 根直径 22mm 的 HRB400 级钢筋。

2、原位标注原位标注是在梁的各跨分别标注的钢筋信息，包括支座负筋、下部纵筋、吊筋等。

支座负筋标注在支座上方，如“4Φ22”表示该支座处有 4 根直径22mm 的钢筋。

下部纵筋标注在梁下部，如“6Φ25 2/4”表示下部纵筋有 6 根，分两排布置，上排 2 根，下排 4 根。

二、柱钢筋表示方法1、列表注写方式列表注写方式是在柱平面布置图上，分别在同一编号的柱中选择一个截面标注几何参数代号，并在柱表中注写柱号、柱段起止标高、几何尺寸、纵筋、箍筋等信息。

例如，“KZ1 500×500”表示框架柱 1，截面尺寸为 500mm×500mm。

“b1 250，b2 250，h1 250，h2 250”表示柱截面四个边的尺寸。

“全部纵筋12Φ20”表示柱的纵筋为 12 根直径 20mm 的钢筋。

2、截面注写方式截面注写方式是在柱平面布置图的柱截面上，分别在同一编号的柱中选择一个截面，直接注写截面尺寸和配筋具体数值。

比如，在柱截面图上标注“角筋4Φ22，b 边一侧中部筋2Φ20，h 边一侧中部筋2Φ18”等。

教你读懂平法标注（梁）一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10，加密区间距100，非加密区间距200，全为双肢箍。

⑵φ10@100/200(4) 表示箍筋为φ10，加密区间距100，非加密区间距200，全为四肢箍。

⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。

⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

二、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22，下部钢筋为3Φ20。

⑵ 2φ12，3Φ18 表示上部钢筋为2φ12，下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25，下部钢筋为4Φ25。

⑷3Φ25，5Φ25 表示上部钢筋为3Φ25，下部钢筋为5Φ25。

三、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12）表示2Φ22为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

四、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。

⑶N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。

五、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。

⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。

2Φ25伸入支座，3Φ22，不伸入支座。

各类梁钢筋的表示方法在建筑设计图中，L表示是梁、LL表示是连续梁、QL表示圈梁、JL表示基础梁、TL表示是梯梁、DL表示是地梁，KL表示框架梁；WKL表示屋面框架梁；KZL表示框支梁；XL表示悬挑梁；JSL表示井式梁。

Z表示柱、GZ表示构造柱、KZ表示框架柱，M表示是门、C表示是窗。

１．梁箍筋梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。

箍筋加密区与蜚加密区的不同间距及肢数需用斜线"/"分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。

例：A10-100/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10，加密区间距为100，非加密区间距为200，均为四肢箍。

A8-100(4)/150(2)，表示箍筋为Ⅰ级钢筋，直径φ8，加密区间距为100，四肢箍，非加密区间距为150，两肢箍。

需要注意的是此处表示间距不是用"＠"，而是用"－"。

当抗震结构中的非框架梁及非抗震结构中的各类梁采用不同的箍筋间距及肢数时，也用斜线"/"将其分隔开来。

注写时，先注写梁支座端部的箍筋（包括箍筋的箍数、钢筋级别、直径、间距及肢数），在斜线后注写梁跨中部分的箍筋间距及肢数。

例：13A10-150/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10；梁的两端各有13个四肢箍，间距为150；梁跨中部分，间距为200，四肢箍。

18A12-120(4)/200(2)，表示箍筋为Ⅰ级钢筋，直径φ12；梁的两端各有18个四肢箍，间距为120；梁跨中部分，间距为200，两肢箍。

２．梁上部贯通筋或架立筋梁上部贯通筋或架立筋根数，应根据结构受力要求及箍筋肢数等构造要求而定。

注写时，须将架立筋写入括号内。

例：2B22用于双肢箍；2B22+(4A12)用于六肢箍，其中2B22为贯通筋，4A12为架立筋。
