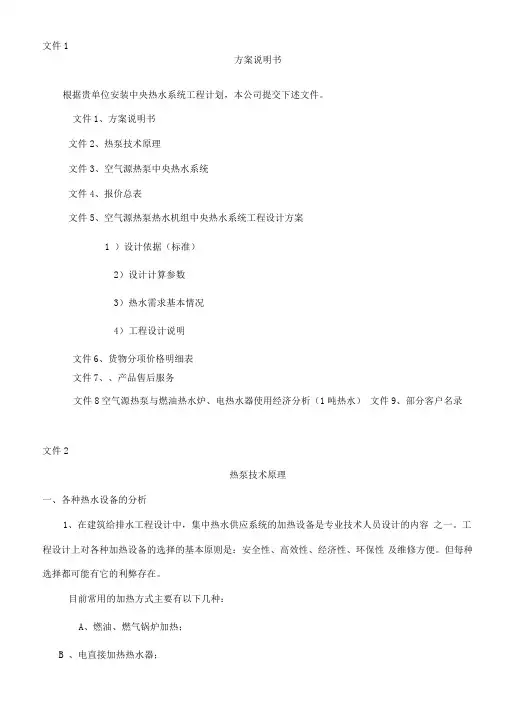

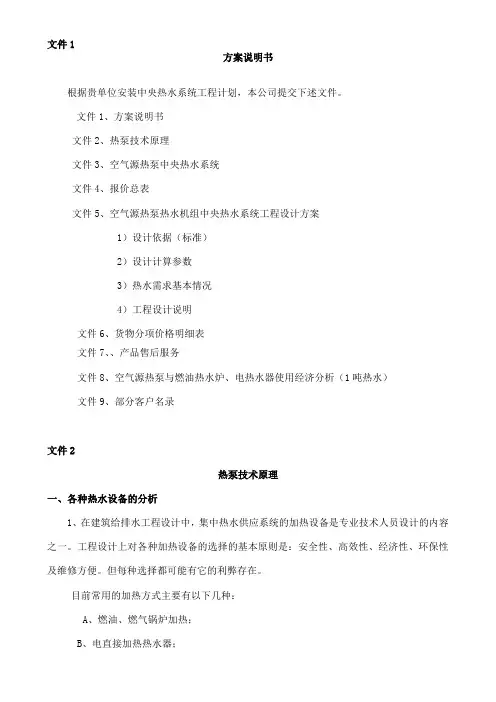

文件1方案说明书根据贵单位安装中央热水系统工程计划，本公司提交下述文件。
文件1、方案说明书文件2、热泵技术原理文件3、空气源热泵中央热水系统文件4、报价总表文件5、空气源热泵热水机组中央热水系统工程设计方案1）设计依据（标准）2）设计计算参数3）热水需求基本情况4）工程设计说明文件6、货物分项价格明细表文件7、、产品售后服务文件8、空气源热泵与燃油热水炉、电热水器使用经济分析（1吨热水）文件9、部分客户名录文件2热泵技术原理一、各种热水设备的分析1、在建筑给排水工程设计中，集中热水供应系统的加热设备是专业技术人员设计的内容之一。
工程设计上对各种加热设备的选择的基本原则是：安全性、高效性、经济性、环保性及维修方便。
但每种选择都可能有它的利弊存在。
目前常用的加热方式主要有以下几种：A、燃油、燃气锅炉加热；B、电直接加热热水器；C、太阳能加热器加热；以上三种加热方式的问题在于；A、燃油、燃气热水锅炉的安全性及污染性问题得不到彻底解决，被国家环保部门有条件的限制使用。
B、而电加热热水器过高的日常运行费用令用户难以接受。
C、太阳能运用于热水供应系统已带给用户实际经济效益。
它的环保、安全及节能的优势使太阳能加热器得到广泛应用。
但其优势与缺点亦同时显露出来，由于它是完全利用阳光的照射吸收热能，经常受天气因素的局限影响了使用效果。
在太阳日照时间长的地方，一次投资系统后，全年的运行费用基本为零，例如我国的新疆、西藏、云南及海南等到省份就非常适宜利用太阳能。
而在温差大，全年日照时间不平均的省份利用太阳能就非常不便，例如广东、广西、贵州、四川、湖南、湖北等省份，全年四季分明，冬天、阴雨天超过100天以上。
换言之，在对热水需求最大的春天、秋天、冬天三个季节，太阳能往往不能满足用户的热水需求。
为解决阴雨天太阳能不足的问题，太阳能热水器供应系统必须配备辅助加热器。
而辅助加热器的选择又避免不了选用燃油、燃气或电加热器。
也就是说，节能的太阳能供热水系统离不开耗能的加热器辅助。
上述问题的出现引发了科学家们对新技术的研究，经过近50年的努力，现已制出更环保、节能的水加热设备——空气源热泵热水器。
二、热泵热水器的工作原理及性价比空气源热泵热水器是继燃气热水器，电热水器太阳能热水器之后的新一代热水器，它充分利用免费能源——空气中的热量和阳光能，只要环境温度不低于-10℃。
产品均可全天候运转，是电热水器和太阳能热水器的完美组全。
也是国家农业部的重点推广的绿色环保产品。
热泵热水器的安全系数达到100%，从根本上杜绝漏电、爆炸、干烧、一氧化碳中毒等安全隐患。
智能操控、方便简单，具有过冷、过热、过流、过压、缺相、逆相、漏电、断电、高低压、缺水、干烧、定时开关、密码设定、限时运行等多项保护操控功能，从而更加有效地延长热泵的工作寿命。
热泵热水器主要是利用传热工质（R22）的沸点（-41℃）低。
容易吸热和蒸发散热的特点，通过压缩机不断压缩循环系统中的传热工质（R22），使传热工质（R22）不断从空气中吸收热量再经压缩机压缩成高温高压气体然后通过冷凝器（即换热器）进行能量转换，即当水流经换热器内的高温换热(储液)室时即带走热量，从而使高温工质的热量转换成水的热量，而高温工质经能量转换后从冷凝器出来经过滤器过滤、膨胀阀节流降压、毛细管分流等系统处理后，即成为低温低压的液体工质，通过蒸发器扩大与空气的接触，从而更有效地吸收空气中的能量，吸收能量后的工质再经压缩为更高温的工质，再与水进行能量转换，如此不断循环工作从而达到既环保节能又高效的加热效果，它的能量来自于空气、阳光和雨水，有用之不尽的能源，不受阴雨天气的限制，一年四季全天候运行，随着全球气候的不断变暖，人类环保意识的不断提高，所以说热泵热水器不但是现代社会重点推荐的绿色环保节能产品，也是未来人类不断追求的崇尚产品，热泵热水器经过不断研发改进，通过相关部门的检验检测，已经完全达到国际性的质量标准和得到国际性的质量认可，环保节能效果广泛流传，就拿加热10吨热水的经济性能效益来比效(如下表):10吨热水济性能比较通过以上性能比较.,热泵热水器绝对是现代社会热水设备的首选。
文件3商标产品与热水系统一、产品生产厂商1、佛山市顺德区光腾太阳能电器有限公司成立于 2003 年，靠科技兴业，走科学管理之路，现已发展成为华南地区知名专业热能设备公司之一。
于 2004 年八月加入了广东省太阳能协会团体会员，2006年全面通过了ISO9001：2000质量管理体系认证和CCC国家强制性产品认证。
光腾公司生产的光腾牌热泵热水器被中国工程建设协会评为重点节能推荐产品，并指定光腾公司为定点生产企业和安全施工单位。
光腾太阳能电器有限公司坐落于顺德区广珠公路新松路段，根据多年从事热能设备研发、设计、生产、安装的经验，建立了一套完善的质量保证体系，从而使光腾产品质量走在了同行前列。
公司注重生产设备投入的同时，在人才管理方面，公司创建了吸引人才的宽松环境，引进大批优秀人才，目前公司拥有多位产品研究、开发、设计与管理的高级工程师和工程技术人员，以及一批多年从事产品生产与安装的技术工人，实现了产品开发与生产、工程设计与施工一体化。
制定出完善的售后服务体系，建立用户档案实行微机管理，解决客户的意见与要求。
在国内实行网络经营机制，与各地经销商建立广泛而高效诚信的合作关系，共同创造良好的企业形象和市场信誉。
光腾公司的产品行销全国多个省市乃至东南亚各国并得到用户一致好评，更创立了今天的良好品牌“光腾”。
2、系统工作原理：冷水补充到储热水箱，达到设定水位，停止进补冷水；当储热水箱内水温低于设定温度（如50℃）时，启动循环泵同时启动热泵主机，将储热水箱中的低温冷水送到热泵主机中换热升温后回到储热水箱。
如此循环使储热水箱温度逐步升高。
当储热水箱内水温达到设定温度时（如50℃）,热泵停止启动,即保持储热水箱的热水恒定在用户要求温度（如55℃）,保证用户24小时的热水供应。
二、产品配置与特色：1、电子膨胀阀：来自日本品牌。
鹭宫电子技术，比热力膨胀阀节流好，不易结霜，制热效果更佳。
2、管壳式双高效换热器：是套管式和壳式换热器两者优化结合，内置内外双侧微肋传热管，（而套管式只是普通螺纹传热管），无以比拟的换热空间，制热效果更佳，设备寿命更长（管壳式传热管壁厚为２．１mm,套管式传热管壁厚为１．０mm）。
3、多功能彩色控制器：智能操控、方便简单。
具有过冷、过热、过流、过压、缺相、逆相、漏电、断电、高低压、缺水、干烧、定时开关、供水、回水、补水、密码设定限时运行等多项保护操控功能，从而更加有效地延长热泵的工作寿命。
4、谷轮涡漩式高温型压缩机：一个来自美国的品牌，一个最值得信赖的品牌。
5、双层直翅式蒸发器：加大换热面积，翅面不易积水结霜和积尘，清洗容易,内螺纹蒸发管，加快蒸发吸热效果。
※、最突出的卖点，博以信赖的配置，不争的换热效果。
三、热泵中央热水系统特色1、环保无污染光腾热泵热水机组采用干净能源，改变了油、煤、气等矿物燃料所造成的环境污染，且能源消耗低，在工作过程中不排放有害气体，属绿色环保型产品，符合我国目前能源环保的基本政策。
2、高效节能由于机组能从空气中获取大量免费热量，因此每消耗1度电就能产出3～4度电以上的热量，为用户节省65～80%的电费。
运行附加费用少，不需燃料输送费和保管费。
3、安全可靠使用热泵热水器，水电完全隔离，安全系数进一步提高。
光腾热泵热水器能源来自空气，因此它没有电热水器、燃气热水器使用中所存在的易触电、易燃、易爆、易中毒等安全问题。
机组内设有高压保护、压缩机过流过载保护、起动延时、水流保护、水温超高温保护、电源缺相、逆相保护等多重安全保护，是当今最为安全可靠的热水供给设备。
4、舒适方便光腾热泵中央热水器安装简便，不受环境限制，机组安装在室内外，如屋顶、阳台、车库、地下室等地方，无需另设机房。
不占用有效建筑面积，节省土建投资。
5、全天候运行热泵热水器热源来源广泛，包括阳光、雨水、空气、地下水和土壤等，提供舒适热水，稳定适宜的温度，保证人体的舒适度。
一年四季全天候运行，无论白天、黑夜、室内、室外、地下室，不管晴天、阴天、刮风下雨都能照常工作。
６、自动控制机组由微电脑控制自动运行，根据水箱水温和用户用水情况，自动启停，不需专人值守，机组并具有防结霜和自动化霜功能，确保机组在低气温环境条件下性能稳定可靠。
７、长久耐用主机使用高效节能热泵压缩机，外壳采用不锈钢板或耐腐蚀、超厚度的涂层钢板，保证了产品质量，使用寿命长达十几年。
设备性能稳定。
８、应用范围广可用于酒店、宾馆、工矿企业、学校、医院、员工村、桑拿浴室、美容院、游泳池、温室、养殖场、洗衣店、家庭等所有需要热水的场所。
可单独使用，亦可集中使用，不同的供热要求可选择不同的产品系列和安装设计，而且机组运行时还可以利用机组排出来的冷风免费获取冷气，从节能角度上满足您的要求。
文件4报价总表报价单位：元人民币1、空气源热泵机组热水系统工程：金额：税费：总金额：人民币（大写）：拾壹万陆仟柒佰柒伍元整说明：1、本报价为热泵热水机组系统交钥匙全包工程价，含材料费、运费、安装费、调试费、税费、培训费等全部费用。
2、工程内容包括：热泵热水机组、储热水箱及底座，热水循环泵、楼面热水循环管、冷水管、全自动控制装置、自动进补冷水装置、加压回水装置、自动供热水装置等全部项目。
设计单位：设计日期：联系人：电话：文件5空气源热泵热水机组中央热水系统工程设计方案一、设计依据（标准）1、GB50093-2002《工业自动化仪表工程施工及验收规范》GB4706.32-1996《家用和类似用途电器的安全热泵、空调器和除湿机的特殊要求》GB50168-2《电气装置安装工程电缆线路施工验收规范》GB50056-93《电热设备电力装置设计规范》GB50055-93《通用用电设备配电设计规范》GB50057-94《建筑物防雷设计规范》GB/T13384-1992《机电产品包装通用技术条件》2、GB50017-2003《钢结构设计规范》GB50205-2001《钢结构工程施工质量验收规范》3、GB50009-2001《建筑结构荷载规范》4、GB50015-2003《建筑给排水设计规范》5、S159-28《平壁设备保温结构设计规范》6、GB50242-2002《建筑给排水及采暖卫生工程施工质量验收规范》7、贵方提供的与工程相关的所有资料。
二、设计计算参数1、室外环境设计计算参数夏季：干球温度：33.5℃湿球温度：27.7℃冬季：干球温度：6℃湿球温度：3℃2、冷、热水设计计算参数冷水计算计算温度：8℃, 热水计算温度：40℃,泳池水温：30℃三、工程设计说明本系统拟选用“光腾牌”高效节能空气源热水器供热系统，系统采用恒温加热和水箱全蓄热的形式，实际证明，该系统具有运行节能、供热稳定等特点，是先进的，可靠的。
