光电缆线路施工作业指导书一、适用范围本作业指导书适用于站房外光电缆施工。
二、作业准备1、施工流程根据工程规模、特点及工期要求，确定施工方案及采用的技术标准，合理安排劳动力;校验和检测仪器、仪表、工具、机具；认真审核设计文件，复测径路，确定防护点及防护数量；逐级做好施工技术交底工作。
3、光电缆测试仪表、光电缆线路路径复测光电缆线路路径的复测内容：丈量线路长度和标高相关地形情况，核对径路位置, 确定光电缆防护方式和数量及相关的施工方法，核定地下设施和障碍物情况，确定线路土质情况等。
光电缆线路径路选择应满足下列要求：光电缆径路应垂直穿越铁路和公路，半垂直穿越有困难时，其夹角度不应小于45 ° ;光电缆穿越铁路时，距道岔间距不小于3m,开挖时应避开轨道连接点。
光电缆径路通过坡长大于30m,坡度大于30°的陡坡地段吋，应按S弯丈量光电缆长度。
光电缆径路宜靠近光电缆分歧点，以减少分歧光电缆的长度。
光电缆径路宜避开电站、变电所、电台、油库、靶场和主耍军事设施以及破坏林木较多的处所。
半光电缆径路必须通过铁路路肩或沿铁路附近狭窄地带通过吋，与轨道屮心的最小水平距离，应符合施工规范和设计要求。
光电缆径路必须靠近铁路吋，应预先考虑光电缆沟开挖弃土的堆放场地，严禁堆土危及行车安全或严重污染道床、道砂。
光屯缆径路应避开水害时可能危及路基和河堤安全的处所。
光电缆径路应避开施工和维护极端困难的处所。
直埋式光电缆在农村及市郊区与其他建筑物平行或交叉吋，其最小间隔距离应符合设计及有关施工规范的要求。
直埋式光电缆与其他架空明线或电力线路的电杆及大树的间隔距离小于lm时应按设计要求采取防护措施。
6、光电缆单盘测试及配盘(1)光缆单盘测试光缆开盘检验：光缆开盘前对照运单检查包装标识、端别、盘号、盘长、包装有无破损，缆线外观有无损坏、压扁现象并作好详细记录。
光缆开盘后收集好出厂记录与合格证，并根据光缆出厂合格证和测试记录，审查光缆程式，光纤的几何、光学、传输特性、机械物理性能等是否符合设计要求。

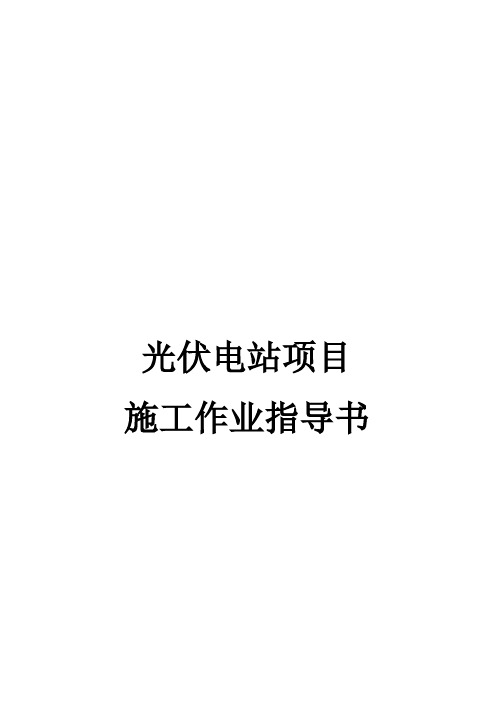

可编辑修改精选全文完整版光伏电站项目施工作业指导书目录一、施工前期准备 (1)二、施工安装过程 (1)2.1 材料进场 (2)2.2 基础制作与安装 (2)2.3 支架安装 (3)2.4 组件安装 (4)2.5 逆变器、汇流箱安装 (6)2.6 桥架、电缆敷设 (6)2.7 升压变、配电柜安装 (7)2.8 接地制作 (8)2.9 检测报告 (9)三、设备和系统调试 (9)附： (10)一、施工前期准备1.1 首先根据现场环境熟悉施工图纸，了解设计内容、明确所需材料及施工技术要求。
1.2 对主要设备和材料进行复核，如有不符或不清楚的地方及时提出。
1.3 熟悉与工程有关的技术资料，如施工及验收规范、技术规程、质量检验评定标准及产品方提供的相关技术材料。
1.4 做到安全文明施工。
二、施工安装过程流程图：材料进场基础制作与安装支架安装组件安装逆变器、汇流箱安装桥架、电缆敷设升压变、配电柜安装接地制作检测报告2.1 材料进场2.1.1 要求数量及技术规范符合设计要求，并报监理审批。
2.1.2 甲供材料进场开箱，经监理共同验收。
2.1.3 材料进场后做好与施工队的交接工作。
2.1.4 材料存放在能避雨、雪、风、沙的场所，存放处不得积水，应做好防潮等防护措施。
2.1.5 材料送货单、型式报告、合格证、出场报告、说明书、认证书等材料的收集。
2.2 基础制作与安装2.2.1 基础浇筑前一周确保预埋件到货，基础开始浇筑时确保支架进场。
2.2.2 根据图纸要求屋面放线，注意彩光及整体分布。
2.2.3 屋面防水粘贴或粉刷整齐美观符合要求。
2.2.4 基础模板符合尺寸和技术要求。
2.2.5 混凝土型号不宜低于C20。
2.2.6 预埋件及隐蔽材料放置严格符合技术要求。
2.2.7 应对基础标高及轴线情况做细致检查。
2.2.8 基础浇筑完成后及时有效养护，强度应达到70%再安装支架。
2.2.9 浇筑过程中需使用振动棒，下雨天不宜浇筑，模板粉刷脱模剂。

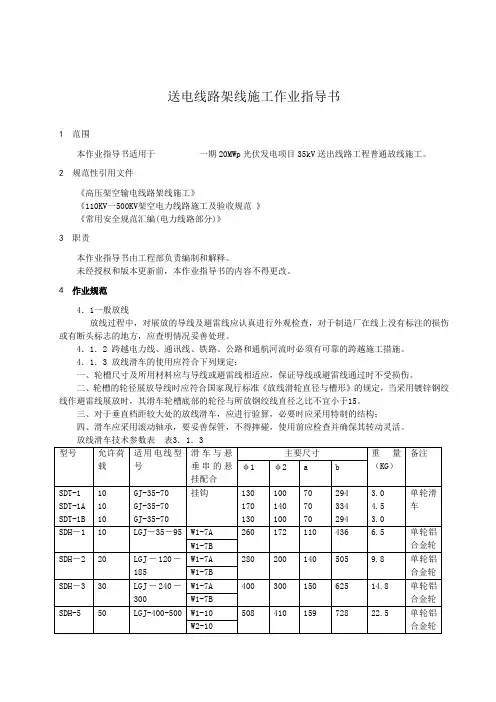

送电线路架线施工作业指导书1 范围本作业指导书适用于一期20MWp光伏发电项目35kV送出线路工程普通放线施工。
2 规范性引用文件《高压架空输电线路架线施工》《110KV一500KV架空电力线路施工及验收规范》《常用安全规范汇编(电力线路部分)》3 职责本作业指导书由工程部负责编制和解释。
未经授权和版本更新前，本作业指导书的内容不得更改。
4 作业规范4．1一般放线放线过程中，对展放的导线及避雷线应认真进行外观检查，对于制造厂在线上没有标注的损伤或有断头标志的地方，应查明情况妥善处理。
4．1．2 跨越电力线、通讯线、铁路、公路和通航河流时必须有可靠的跨越施工措施。
4．1．3 放线滑车的使用应符合下列规定；一、轮槽尺寸及所用材料应与导线或避雷线相适应，保证导线或避雷线通过时不受损伤。
二、轮槽的轮径展放导线时应符合国家现行标准《放线滑轮直径与槽形》的规定，当采用镀锌钢绞线作避雷线展放时，其滑车轮槽底部的轮径与所放钢绞线直径之比不宜小于15。
三、对于垂直档距较大处的放线滑车，应进行验算，必要时应采用特制的结构；四、滑车应采用滚动轴承，要妥善保管，不得摔碰，使用前应检查并确保其转动灵活。
放线滑车图3．1．34．1．4导线在同一处的损伤同时符合下述情况时可不作补修，只将损伤处挂角与毛刺用0#砂纸磨光。
一、铝、铝合金单股损伤深度小于直径的l／2。
二、钢芯铝绞线及钢芯铝合金绞线损伤截面积为导电部分截面积的5％及以下，其强度损失小于4％。
三、单金属绞线损伤截面积为4 ％及以下。
4．1．5导线在同一处损伤需要补修时，应符合下列规定：钢芯铝绞线与钢芯铝合金纹线铝绞线与铝合金绞线以缠绕或补修预绞丝修理导线在同一处损伤的程度已经超过第3.1.4条的规定，但因损失导致强度损失不超过总拉断力的5％。
且截面积损伤又不超过总导电部分截面积7％时导线在同一处损伤的程度已经超过第3.1.4条的规定但因损伤导致强度损失不超过总拉断力的5％时以补修管补修导体在同一处损伤的强度损失已经超过总拉断力的5％，但不足17％。
【本文为word版，下载后可修改、打印，如对您有所帮助，请购买，谢谢。

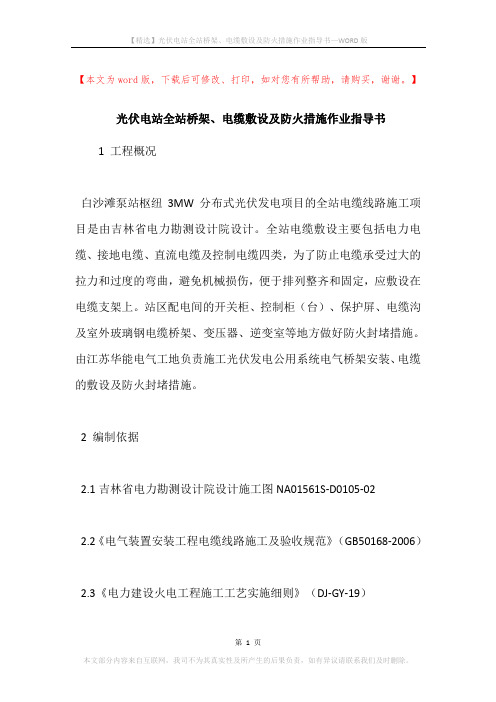

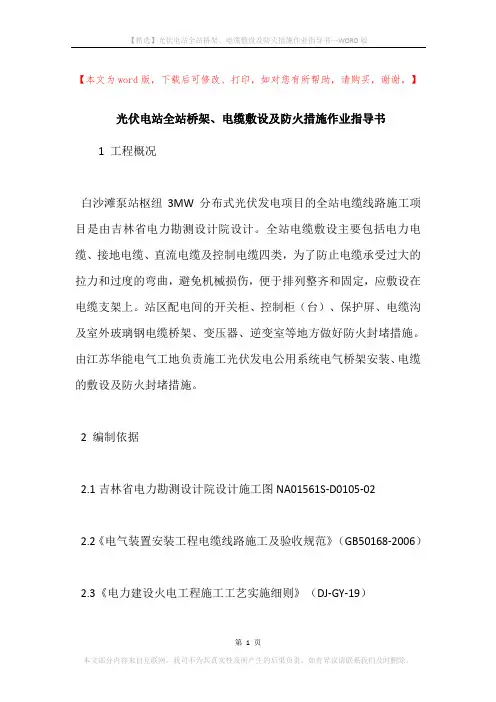

】光伏电站全站桥架、电缆敷设及防火措施作业指导书1 工程概况白沙滩泵站枢纽3MW分布式光伏发电项目的全站电缆线路施工项目是由吉林省电力勘测设计院设计。
全站电缆敷设主要包括电力电缆、接地电缆、直流电缆及控制电缆四类，为了防止电缆承受过大的拉力和过度的弯曲，避免机械损伤，便于排列整齐和固定，应敷设在电缆支架上。
站区配电间的开关柜、控制柜（台）、保护屏、电缆沟及室外玻璃钢电缆桥架、变压器、逆变室等地方做好防火封堵措施。
由江苏华能电气工地负责施工光伏发电公用系统电气桥架安装、电缆的敷设及防火封堵措施。
2 编制依据2.1吉林省电力勘测设计院设计施工图NA01561S-D0105-022.2《电气装置安装工程电缆线路施工及验收规范》（GB50168-2006）2.3《电力建设火电工程施工工艺实施细则》（DJ-GY-19）【本文为word版，下载后可修改、打印，如对您有所帮助，请购买，谢谢。
】2.4《电力建设安全工作规程》（DL5009.1-2006）2.5《电气装置安装工程质量检验及评定规程》（DL/T 5161.1～5161.17-2006）2.6“电缆防火阻燃措施设计和施工验收标准”（DLGJ154）3 工作量白沙滩泵站枢纽3MW分布式光伏发电项目电缆桥架安装约50米，电缆总长约37千米。
桥架全部采用型钢电缆桥架，其余电缆全部采用直埋。
防火封堵有材料如下：柔性防火堵料（JDZ）、防火涂料及防火隔板等几类。
4 参加作业人员的资格和要求4.1凡参加作业人员必须经三级安全教育，并经考试合格。
4.2熟悉桥架安装工艺和电缆敷设的工艺要求、验收规范及质量标准。
【本文为word版，下载后可修改、打印，如对您有所帮助，请购买，谢谢。
】4.3施工人员应熟知本作业指导书，必须参加技术交底活动，并做好记录。
5 作业所需工器具5.1 切割机1台5.2 钢锯1把5.3 卷尺1把5.4 扳手2把5.5 电源盘1个5.6 锉刀1把5.7 圆头锤1把【本文为word版，下载后可修改、打印，如对您有所帮助，请购买，谢谢。
1作业任务1.1工程概况本次作业为山东熠峰费县二期中草药种植一体化20MW光伏发电项目光伏区内支架及组件安装工作。
1.2作业项目范围作业范围是光伏区光伏支架及光伏组件安装1.3工程量作业工程量为20MWp光伏支架及组件1.4工期要求根据合同规定，在满足施工进度的情况下，该作业计划2016年4月30日至2016年6月30日。
2编写依据2.1、《光伏发电站施工规范》GB/T50794-20122.2、《光伏发电工程验收规范》GB/T50796-20122.3、《国家电网公司电力安全部分工作规程》（2011版）2.4、《电气装置安装工程电缆线路施工及验收规范》GB50168-20062.5、《电气装置安装工程盘、柜及二次回路接线施工及验收规范》 GB50171-20122.6、支架及组件技术说明书及安装说明书2.7、设计院设计图纸3作业准备和条件3.1作业人员3.2作业条件3.2.1 熟悉图纸及现场施工环境；3.2.2 应对施工图进行图纸会审；3.2.3 安全文明施工实施细则满足施工要求3.2.4 熟悉施工对象的质量要求和质量检验步骤；3.2.5 应经安全技术交底，明白施工危险点及环境保护要求。
3.2.6特殊工种作业人员满足施工要求，并对具体的施工方案清楚明了；3.3材料准备3.3.1.主材光伏支架数量及技术规范符合设计要求，且报监理审批。
甲供光伏组件已开箱，经监理共同验收，数量及技术规范符合设计要求。
技术员应及时收集整理产品合格证、出厂试验报告和说明书。
3.3.2.辅材主要有：热镀锌螺丝，防锈漆，银粉漆，毛刷，钢丝球。
3.4主要机具3.5作业条件3.5.1场地施工区灌注桩作业全部完成，场地平整结束，无影响光伏支架及组件安装的施工作业。
3.5.2上道工序灌注桩强度达到设计要求，灌注桩水平及垂直误差在允许范围内。
经支架及组件安装人员验收交接后，填写验收交接单。
3.5.3工作环境本次作业凡遇到雨、风沙天气（4级以上）和大气相对湿度在75%以上的天气不能进行安装。

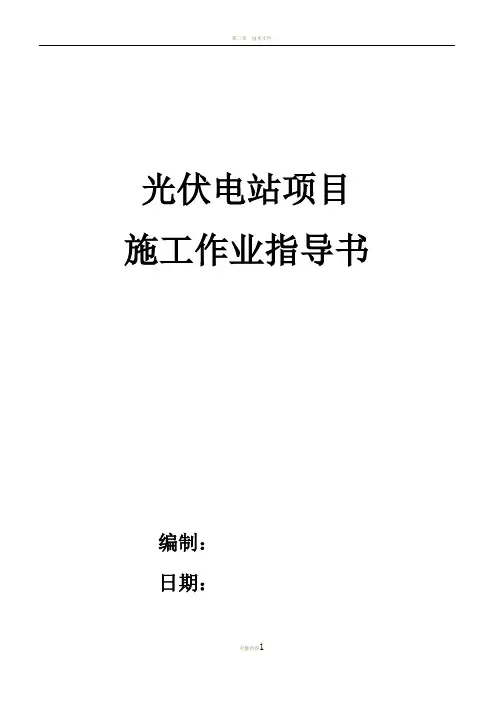

光伏电站项目施工作业指导书编制：日期：目录一、基本规定 (1)二、土建工程 (2)2.1一般规定 (2)2.2土方工程 (5)2.3支架基础 (5)2.4场地及地下设施 (9)2.5建（构）筑物 (10)三、安装工程 (12)3.1一般规定 (12)3.2支架安装 (13)3.3光伏组件安装 (15)3.4汇流箱安装 (18)3.5逆变器安装 (18)3.6电气二次系统 (20)3.7其它电气设备安装 (21)3.8防雷与接地 (21)3.9架空线路及电缆 (22)四、设备和系统调试 (23)4.1一般规定 (23)4.2光伏组件串测试 (23)4.3逆变器调试 (26)4.4二次系统调试 (28)4.5其它电气设备调试 (31)五、消防工程 (32)5.1一般规定 (32)5.2火灾自动报警系统 (33)5.3灭火系统 (35)六、环保与水土保持 (37)6.1施工环境保护 (37)6.2施工水土保持 (38)七、安全和职业健康 (40)7.1一般规定 (40)7.2现场安全文明施工总体规划 (40)7.3现场安全施工管理 (41)7.4职业健康管理 (42)7.5应急处理 (43)附录A 中间交接签证书 (43)附录B 光伏组件现场测试表 (44)附录C 汇流箱回路测试记录表 (45)附录D 并网逆变器现场检查测试表 (46)一、基本规定1.1开工前应具备下列条件：1、在工程开始施工之前，建设单位应取得相关的施工许可文件。
2、施工现场应具备水通、电通、路通、电信通及场地平整的条件。
3、施工单位的资质、特殊作业人员资格、施工机械、施工材料、计量器具等应报监理单位或建设单位审查完毕。
4、开工所必需的施工图应通过会审；设计交底应完成；施工组织设计及重大施工方案应已审批；项目划分及质量评定标准应确定。
5、施工单位根据施工总平面布置图要求布置施工临建设施应完毕。
6、工程定位测量基准应确立1.2设备和材料的规格应符合设计要求，不得在工程中使用不合格的设备材料。
电缆保护管施工作业指导书1编制目的：指导******光伏发电项目机电安装工程电缆保护管安装工作，以规范作业人员在安装过程中的工作程序和行为，保证安装质量。
2适用范围：适用于******光伏发电项目机电安装工程电缆保护管安装3编制依据：3.1《光伏发电站施工规范》GB50794-20123.2《光伏发电工程验收规范》GB/T50796-20123.3《电力建设安全工作规程》（火电厂部分）DL 5009.1-20023.4《电力建设安全健康与环境管理工作规定》3.5公司《质量、计量、职业安全健康与环境保护》程序文件3.6设计院提供的相关施工图纸3.7电气专业施工组织设计4作业概述电缆保护管安装是电缆敷设就位前一项必须完成的安装项目，其主要作用是保护从桥架到各就地设备的电缆。
本工程电气电缆保护管主要分为 DN100、DN50、DN15、DN32等，一般应根据现场各设备的进线接口和电缆的数量选用不同规格的保护管，并且所选用的保护管规格应与选用的金属软管及金属软管接头相匹配。
5开工条件5.1人力资源配备安全员一名，质检员一名，每组2~3人，高峰期适当增加2~3组。
5.2工器具准备作业组配备半圆锉、手枪钻、活络扳手、磨光机、电焊机、弯管机、切割机等。
选用的机械设备和工器具的状态正常，机械设备、电动工具经过仔细检查并有检查记录。
5.3计量器具配备水平尺，角尺，钢卷尺，计量器具的规格、量程、精度满足要求，且在检定有效期内。
5.4材料、设备准备安装所需的材料（镀锌钢管、镀锌花角铁、焊条、“U”形管卡、防锈漆、银粉漆）已备齐。
5.5施工方案准备5.5.1施工图纸经过专业会审,图纸有效。
5.5.2作业指导书已经过审批。
5.5.3对施工人员已进行技术交底、质量交底以及安全文明施工交底。
5.6施工现场检查5.6.1施工环境电缆保护管安装前，安全监察人员应对施工现场进行安全检查，确保人身及设备安全。
5.6.2现场照明现场应具备充足的施工照明条件。
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==光伏作业指导书篇一：光伏电站土建和安装工作作业指导书光伏电站土建和安装工作作业指导书编制：审核：批准：1、概述 .................................................................. ..................................................................... (1)1.1 编制依据 .................................................................. (1)1.2 工程概况 .................................................................. (1)1.3 施工条件 .................................................................. (3)1.4 地质条件 .................................................................. (3)1.5 气象、水文条件 .................................................................. (4)1.6 施工特点、难点及对策 .................................................................. (5)1.7 工期目标 .................................................................. (5)1.8 工程质量目标 .................................................................. . (5)1.9 安全文明施工目标 .................................................................. .. (6)1.10 环境保护目标 .................................................................. .. (6)2、总体施工组织布置及规划 .................................................................. (6)2.1 施工总平面图 .................................................................. . (6)3、土建工程主要施工技术方案 .................................................................. (39)3.1 工程测量 .................................................................. . (39)3.2土方开挖工程施工 .................................................................. . (42)3.3电池组串支架基础钢筋工程 .................................................................. (43)3.4电池组串支架基础模板、砼工程及回填 .................................................................. .. (44)3.5综合楼、门卫室、水泵房等模板工程 .................................................................. (45)3.6综合楼、门卫室、水泵房等钢筋工程 .................................................................. (52)3.7综合楼、门卫室、水泵房等混凝土工程 .................................................................. .. (54)3.8墙体工程 .................................................................. .. (57)3.9给排水系统 .................................................................. . (65)3.9.1、给水工程 .................................................................. .. (65)3.9.1、排水工程 .................................................................. .. (70)3.10消防系统 .................................................................. (74)3.10.1消防系统设备 .................................................................. . (74)3.10.2准备工作 .................................................................. (74)3.11主要建筑物装饰工程施工 .................................................................. .. (75)4、施工总进度及措施 .................................................................. (9)4.1 进度合理性及主要节点工期 .................................................................. . (9)4.2 工期保证措施 .................................................................. .. (12)4.3 资源配置 .................................................................. . (15)5、确保工程质量的技术组织措施 .................................................................. .. (17)5.1质量方针 .................................................................. .. (17)5.2质量目标 .................................................................. .. (18)5.3质量保证体系 .................................................................. (18)5.4质量保证措施 .................................................................. (19)5.5施工“质量通病”防范、处理、控制的详细措施 ..................................................................226、确保安全生产的技术组织措施 .................................................................. .. (27)6.1安全目标 .................................................................. .. (27)6.1安全保证的组织机构 .................................................................. (27)6.2安全保证体系 .................................................................. (28)6.3保证安全的措施 .................................................................. .. (28)7、确保文明施工和环境保护的技术组织措施 .................................................................. (31)7.1文明施工 .................................................................. .. (31)7.2环境保护措施 .................................................................. (34)支架、光伏组件及汇流箱安装作业指导书 .................................................................. . (78)一、总说明及流程图 .................................................................. (80)1.1应遵循的规范 .................................................................. (80)1.2工程概况： ................................................................ (80)二支架安装 .................................................................. ..................................................................... . (85)2.1支架施工工器具 .................................................................. .. (85)2.2支架验收检查 .................................................................. (85)2.3支架安装 .................................................................. .. (85)三、光伏组件安装 .................................................................. . (90)3.1组件安装前应作如下准备工作：................................................................. (91)3.2光伏组件安装 .................................................................. (92)3.3.安全预防措施 .................................................................. (94)四、汇流箱安装 .................................................................. .. (95)4.1交底内容： ................................................................ ............................................................ 95 逆变器及升压变压器安装作业指导书 .................................................................. .. (106)一、编制依据 .................................................................. . (109)二．工程概括 .................................................................. . (109)三．作业人员资格及要求 .................................................................. .. (111)四．主要施工机械及施工所需工、器具 .................................................................. .. (112)五．施工准备 .................................................................. . (113)六、施工要求 .................................................................. . (114)七、作业方法、工艺要求及质量标准 .................................................................. (114)八、安全文明施工措施 .................................................................. (119)九、强制性条文 .................................................................. (122)电缆敷设施工作业指导书 .................................................................. . (126)据 .................................................................. (128)2、施工内容、工期及劳动力 .................................................................. .. (128)3、安装前的准备工作 .................................................................. .. (129)4、施工 .................................................................. ..................................................................... .. (130)5、技术措施 .................................................................. (131)6、质量要求 .................................................................. (145)7、安全注意事项 .................................................................. ............................................................. 152 接地施工作业指导书 .................................................................. (155)1．施工范围： ................................................................ . (156)2．编制依据 .................................................................. (156)备 .................................................................. (156)4．施工工序 .................................................................. (156)5．控制点 .................................................................. ..................................................................... . (161)6．工艺质量标准及验收级别。
光伏电站项目施工作业指导书编制：日期：目录一、基本规定 (1)1.1开工前应具备下列条件： (1)1.2设备和材料的规格应符合设计要求，不得在工程中使用不合格的设备材料。
(1)1.3进场设备和材料的合格证、说明书、测试记录、附件、备件等均应齐全。
(1)1.4设备和器材的运输、保管，应符合本制度要求；当产品有特殊要求时，应满足产品要求的专门规定。
(1)1.5隐蔽工程应符合下列要求： (2)1.6施工过程记录及相关试验记录应齐全。
(2)1.7当工程具备验收条件时，应及时申请验收并提交相关验收资料。
未经验收或验收不合格的工程不得交付使用或进行后续工程施工。
21.8施工现场应设置“五牌一图”，现场围栏应满足相关要求。
(2)二、土建工程 (3)2.1一般规定 (3)2.2土方工程 (5)2.3支架基础 (6)2.4场地及地下设施 (10)2.5建（构）筑物 (11)三、安装工程 (12)3.1一般规定 (12)3.2支架安装 (14)3.3光伏组件安装 (16)3.4汇流箱安装 (18)3.5逆变器安装 (19)3.6电气二次系统 (21)3.7其它电气设备安装 (21)3.8防雷与接地 (22)3.9架空线路及电缆 (22)四、设备和系统调试 (24)4.1一般规定 (24)4.2光伏组件串测试 (24)4.3逆变器调试 (26)4.4二次系统调试 (29)4.5其它电气设备调试 (32)五、消防工程 (33)5.1一般规定 (33)5.2火灾自动报警系统 (34)5.3灭火系统 (36)六、环保与水土保持 (38)6.1施工环境保护 (38)6.2施工水土保持 (39)七、安全和职业健康 (41)7.1一般规定 (41)7.2现场安全文明施工总体规划 (42)7.3现场安全施工管理 (43)7.4职业健康管理 (43)7.5应急处理 (44)附录A 中间交接签证书 (45)附录B 光伏组件现场测试表 (46)附录C 汇流箱回路测试记录表 (46)附录D 并网逆变器现场检查测试表 (47)一、基本规定1.1开工前应具备下列条件：1、在工程开始施工之前，建设单位应取得相关的施工许可文件。
送电线路架线施工作业指导书1 范围本作业指导书适用于一期20MWp光伏发电项目35kV送出线路工程普通放线施工。
2 规范性引用文件《高压架空输电线路架线施工》《110KV一500KV架空电力线路施工及验收规范》《常用安全规范汇编(电力线路部分)》3 职责本作业指导书由工程部负责编制和解释。
未经授权和版本更新前，本作业指导书的内容不得更改。
4 作业规范4．1一般放线放线过程中，对展放的导线及避雷线应认真进行外观检查，对于制造厂在线上没有标注的损伤或有断头标志的地方，应查明情况妥善处理。
4．1．2 跨越电力线、通讯线、铁路、公路和通航河流时必须有可靠的跨越施工措施。
4．1．3 放线滑车的使用应符合下列规定；一、轮槽尺寸及所用材料应与导线或避雷线相适应，保证导线或避雷线通过时不受损伤。
二、轮槽的轮径展放导线时应符合国家现行标准《放线滑轮直径与槽形》的规定，当采用镀锌钢绞线作避雷线展放时，其滑车轮槽底部的轮径与所放钢绞线直径之比不宜小于15。
三、对于垂直档距较大处的放线滑车，应进行验算，必要时应采用特制的结构；四、滑车应采用滚动轴承，要妥善保管，不得摔碰，使用前应检查并确保其转动灵活。
放线滑车图3．1．34．1．4导线在同一处的损伤同时符合下述情况时可不作补修，只将损伤处挂角与毛刺用0#砂纸磨光。
一、铝、铝合金单股损伤深度小于直径的l／2。
二、钢芯铝绞线及钢芯铝合金绞线损伤截面积为导电部分截面积的5％及以下，其强度损失小于4％。
三、单金属绞线损伤截面积为4 ％及以下。
4．1．5导线在同一处损伤需要补修时，应符合下列规定：二、采用缠绕处理时应符合下列规定：1．将受伤处线股处理平整2．缠绕材料应为铝单丝，缠绕应紧密，其中心应位于损伤最严重处，并应将受伤部分全部覆盖，其长度不得小于100mm。
三、采用补修预绞丝处理时应符合以下规定1．将受伤处线股处理平整；2．补修预绞丝长度不得小于3个节距，或符合现行国家标准《电力金具》预绞丝中的规定；3．补修预绞丝应与导线紧密接触，其中心应位于损伤最严重处，并应将损伤部分全部覆盖。
光伏区电缆工程作业指导书
(通用版)
Security technology is an industry that uses security technology to provide security services to society. Systematic design, service and management.
( 安全管理 )
单位：______________________
姓名：______________________
日期：______________________
编号：AQ-SN-0495
光伏区电缆工程作业指导书(通用版)
一、工程概况及工程量
1.1工程概况
嘉峪关西戈壁50兆瓦并网光伏发电项目光伏区安装工程，该光伏电站位于嘉西光伏工业园区，距嘉峪关30公里交通方便，光伏电站地形平坦，施工方便。
光伏区共分50个区，50台箱变，100台逆变器，将光伏区的太阳能发出的直流变为交流汇集至升电站。
1.2、工程量
1.2.1、电缆线路工程1739.5KM。
二、编制依据
《电气装置安装工程电缆线路施工及验收规范》
（GB50168-2006）；
《电气装置工程施工及验收规范》（GB50254-1996）。
光伏区电缆敷设施工图
三、作业前的条件和准备
3.1、技术准备
3.1.1、将图纸中存在问题进行汇总，进行图纸的内部会审。
由监理组织业主、设计、施工单位就图纸中存在的问题进行图纸会审，解决图纸中存在的问题。
3.1.2、由专业工程师向施工班组技术、质量、安全、环境及施工进度计划交底。
四、施工工序及主要施工工艺
4.1、电缆敷设：
4.1.1、电缆敷设准备
（1）配合业主及设计院复核电缆敷设路径，清理电缆槽盒及砼管内的杂物和积水；
（2）根据业主工程进度要求编制相应的电缆敷设计划；
（3）准备电缆敷设的工器具，并认真进行安全检查，保证工器具符合安全规范的要求；
（4）向全体施工人员进行技术交底，交代施工方法和安全注意事项。
4.1.2、电缆盘装卸
①装卸电缆盘采用吊车，电缆盘在车上运输时，将电缆盘放稳并牢靠的固定，电缆盘边应垫塞好，防止电缆盘晃动、互相碰撞或倾倒。
电缆盘不允许平卧装车。
卸车时，严禁将电缆盘从运输车上直接推下，装卸电缆盘时严禁几盘同时吊装。
②电缆盘在地面上滚动时必须控制在小范围内，滚动时方向必须按照电缆盘侧面上所示方向（顺着电缆的缠紧方向）。
4.1.3、电缆沟及槽盒施工
（1）复测电缆路径及长度，若复测长度和设计提供数据不符，应报告业主、设计单位核对；
（2）复测无误的电缆槽盒并作好标记路径；
（3）复测无误的电缆沟用白灰撒线标记路径；
4.1.4、电缆敷设
电缆敷设主要采用人力敷设牵引绳机械牵引电缆进行施工。
（1）电缆牵引头（套）的准备与连接：
①电缆敷设前设置电缆牵引头，其作用为：电缆在施放过程中，为电缆端部的密封套；为牵引电缆导体的过渡件；
②电缆牵引头在使用前应在短段电缆上做拉力试验，以免在牵引时滑脱或断裂；
③先从电缆盘上牵引出一段电缆，将其端部抬起比邻近电缆高出0.5米，用合格的电缆清洗剂清洗电缆牵引头各部件；
④除去电缆的原有封帽，用合格的电缆清洁剂清洗电缆端部，套上牵引套，并在顶端上加上帽罩。
（2）电缆展放
①检查到货电缆型号、规格、盘缆长度、出厂合格证、试验资料、开箱证明（监理在场）等。
确认无外伤（表面层无损伤），盘缆无撞伤痕迹后，则盘缆置放于地面上（在放缆前用千斤顶放置于放缆架上）；
②清理电缆沟：无积水、无砖石、无砼块、无垃圾、无可能损伤电缆皮的铁件；将牵引钢绳与电缆用旋转连接器连接，防止牵引
过程中电缆扭转；
③在电缆沟旁敷设牵引钢绳，并按规范要求缠绕在机动绞磨上；
④盘缆在架上，出缆方向，支架应牢固可靠，具有足够承拖能力，且转动自如；
⑤每1.5米设置一个电缆滑车减少摩擦力，转向电缆滑车必须设置牢固；
⑥牵引绳和电缆连接处，应装设置防扭器件，且应牢固连接。
在连接点处，在整个牵引放缆过程中至少应有2人以上跟踪前进，及时处理放缆过程中出现的问题。
敷缆指挥应持通信器具，随时指挥放缆启停；
⑦放缆通信必须可靠，若为对讲机，则事先应充足电能，频率统一并且应就位试通话，证实联系顺畅后，方可进行放缆；
⑧电缆运抵现场后要与当地派出所联系挂号，未带电前昼夜设人看守，严防盗窃破坏。
4.1.5、敷设电缆施工要求
（1）检查电缆应无损伤，绝缘良好。
电缆的敷设环境温度应敷
设应符合图纸设计和要求。
在放置电缆前应检查缆沟、工井内无积水，无杂物；穿管畅通无毛刺，管口设喇叭口；
（2）检查支放电缆盘的支架应坚固，稳定性好。
制动装置应可靠。
在电缆出盘处有专人检查电缆外表的完好性；
（3）电缆敷设时，电缆从电缆盘上端引出，采取措施防止电缆有铠装压扁、电缆绞拧等情况发生；
（4）在牵引头或钢丝网套与牵引钢缆之间装旋转连接器；
（5）并严格控制拉力，设置张力计，不准大于制造厂商的要求；
（6）电缆敷设时应设专人统一指挥，统一信号和行动，使用对讲机保持信号联络畅通，各部位监护人应认真负责，发现问题及时向指挥人员汇报，采取果断措施，保证电缆敷设安全。
在放缆过程中如发生意外情况，必须及时通报，不得隐瞒；
（7）电缆敷设注意电缆端头的防潮处理。
电缆敷设完，挂好正规电缆牌，将电缆管口及电缆孔洞封堵严密。
及时做好电缆耐压试验。
五、安全文明施工措施
5.1文明施工
操作工人进场，必须经过三级安全教育，施工过程中，定期召开安全工作会议，定期开展现场安全检查工作。
机电设备必须专人操作，操作时必须遵守操作规程，特殊工种（电工、焊工、机操工等）及小型机械操作工必须持证上岗。
5.2、文明施工措施
a)治安保卫：为确保施工顺利进行，施工队伍进驻后，成立现场治安管理小组，并与甲方配合，杜绝不良的治安事件的发生。
b)强化文明施工的教育工作：开工前，对职工文明施工知识培训，制定文明施工细则，使参与施工的职工遵纪守法，举止文明。
c)加强项目管理，促进文明施工：施工中的场容场貌、料具管理、环境控制、综合治理等方面有专人负责，采取“标准明确，责任到人”的管理目标责任制，将文明施工落实到实处。
