预应力箱梁压浆工艺及现场图片

B RIDGE&TUNNEL桥梁隧道概述查山互通立交桥，上部结构为23+28+28+28m预应力混凝土连续结构箱梁，底板宽8 m ，顶板宽12 m，有三道纵梁，每道纵梁分布6孔OVM15-12钢绞线束（管道孔径ф内90mm），底板分布8孔BM15-4钢绞线束（管道孔径：22х70mm）。

预应力孔道最长为103.3 m，两张拉端曲线孔道部分切线的夹角之和0.6845rad，两张拉端高差2m。

长达104m的管道上，没有预留排气管。

我们采用了真空压浆的方法，其基本原理为：在压浆之前，首先采用真空泵抽吸预应力孔道中的空气，使孔道内的真空度达到80%以上，使之产生0.06～0.1Mpa的真空度，然后用灌浆泵将优化后的水泥浆从孔道的另一端灌入，并加以≥0.7Mpa的正压力。

由于孔道内只有极少的空气，很难形成气泡；同时，由于孔道与压浆机之间的正负压力差，大大提高了孔道压浆的饱满度和密实度。

减小了水灰比，添加了专用的添加剂，提高了水泥浆的流动度，减小了水泥浆的的收缩，从而保证了浆体的可施工性、充盈孔道的密实性和提高硬化浆体的强度。

因此真空压浆工艺是提高后张预应力混凝土结构安全度和耐久性的有效措施。

真空压浆工艺真空泵端设在高端。

压浆端设在底端，因高差2m引起的浆液静力压强为0.06～0.07Mpa，而柱塞式灌浆机的设备能力为0.8～1.0Mpa，因高差造成的影响基本可忽略，却有利于压浆质量的保证。

管道密封及封锚。

封锚做法：张拉完毕，将多余钢绞线切割，锚具端部留有3cm左右长度，用湿润水泥团封堵，为确保水泥团不掉落及养护期间不开裂，在水泥封锚后又用双层塑料薄膜密封并绑扎固定在锚具上。

对于其它可能漏气的连接点，采用玻璃胶及密封生料带进行密封，从而保证了管道的密封。

封锚提前两天进行，在压浆之前进行检查，对有漏气的情况，再用玻璃胶处理，以确保孔道密封。

为进一步验证孔道的密封和通畅情况，在抽取真空达到要求后，将进浆端球阀少许开启，则可听到气流的尖锐啸声，同时真空表读数下降。

现浇箱梁预应力张拉、压浆及封锚一、预应力张拉（1）张拉平台腹板束张拉位于箱梁顶面，顶、底板束张拉在梁腔内进行，横隔板处预应力张拉设置张拉作业平台，确保作业人员安全；张拉平台由既有现浇梁支架改造而成，利用工12型钢和原有贝雷架做支撑，然后设置上下爬梯、脚手板、护栏、挡脚板、安全网等。

张拉平台示意如图所示。

（2）预应力张拉顺序当箱梁混凝土立方体强度达到设计混凝土强度等级的100%以上且龄期达到7天后方可进行预应力钢束张拉。

预应力钢束张拉顺序为：通长腹板束→顶、底板束；顶、底板束张拉时，应先张拉靠近中腹板处钢束，顶板束与底板束张拉应上下交替进行。

张拉程序为：0→初始张拉吨位（10%σcon）→100%σcon张拉吨位→持荷2分钟锚固，σcon为预应力钢绞线锚下张拉控制应力（非千斤顶油泵显示值），锚下张拉控制应力σcon=0.75fpk。

钢束张拉时要对称进行，采用双控，以张拉力为主，引伸量作为参考。

（3）预应力张拉伸长量计算预应力束张拉采用张拉应力与伸长量双控，当张拉应力达到控制应力时，实际伸长量应在理论伸长量的-6%～+6%范围内。

实际伸长量值应扣除钢束的非弹性变形影响。

预应力张拉前，需根据施工图设计钢束曲线要素进行伸长量核算，预应力筋的理论伸长值的计算公式如下：式中：L -预应力筋的长度（mm ）（空间曲线长度）；-预应力筋的截面面积（mm2）（理论截面面积）；-预应力筋的弹性模量(N/mm2 )（实测弹性模量）；-预应力筋的平均张拉力(N)。

直线筋可取张拉端拉力，两端张拉的曲线筋按下式计算：-预应力筋分段起始端的拉力（N ）；-从分段起始端到计算截面的孔道长度(m)；-从分段起始端到计算截面曲线孔道部分切线的夹角之和(rad)；-考虑孔道（每米）局部偏差对摩擦影响的系数，预埋为塑料波纹管,设计给值为0.0015；-预应力筋与孔道壁的摩擦系数，预埋为塑料波纹管，设计取值为0.2。

预应力筋张拉的实际伸长量(mm)，可按下式计算：式中：-从初应力至最大张拉应力间的实测伸长量（mm ）；-初应力以下的推算伸长量（mm ），用初应力至最大张拉力间的实测伸长量按比例推算。

预应力混凝土箱梁大循环智能压浆施工工法预应力混凝土箱梁大循环智能压浆施工工法一、前言预应力混凝土箱梁是现代交通工程中常用的桥梁结构形式之一，具有承载能力强、施工周期短、使用寿命长等优点。

为了进一步提高施工效率和质量，预应力混凝土箱梁大循环智能压浆施工工法应运而生。

本文将对该工法进行详细介绍。

二、工法特点1. 综合利用现有技术和设备，实现施工自动化和机械化。

2. 通过预应力拉筋的跨越施工，减少了施工时间和投入成本。

3. 可根据实际桥梁要求，调整箱梁悬臂臂长，达到最佳施工效果。

4. 有效控制施工过程中的应力和变形，确保施工质量和桥梁的长期稳定性。

三、适应范围该工法适用于桥梁总体布置简单、单跨或少跨梁址、梁体重量轻、无大型拼装段的预应力混凝土箱梁施工。

四、工艺原理该工法采用的是大循环智能压浆技术，即将预应力拉筋一次性布置完毕，并通过智能断筋轨道，在不同施工阶段上调预应力拉筋。

这样做能够将压浆过程控制在最短时间内完成，提高施工效率。

五、施工工艺1. 做好施工工图和施工方案，并预先准备好所需的材料和设备。

2. 按照设计要求，进行预应力拉筋的布置，并通过智能断筋轨道控制预应力拉筋的应力。

3. 进行压浆施工，确保浆液充分填满钢筋空腔。

4. 施工完成后，进行合理养护，保证混凝土的强度和耐久性。

六、劳动组织根据具体工程规模和施工要求，合理安排工人数量和工作分工，确保施工进度和质量的同时，减少劳动强度和安全风险。

七、机具设备根据工程需要，配备智能断筋轨道、压浆设备、混凝土搅拌设备、起重机械等机具设备，保障施工的顺利进行。

八、质量控制通过严格控制材料配合比、施工工艺参数和检测手段，确保施工过程中的质量达到设计要求。

同时，进行质量抽检和实时监测，及时发现和解决问题。

九、安全措施施工过程中，要加强现场管理，保证工人的安全，设立安全警示标志，采取必要的防护措施，严禁乱丢工具和物品，确保施工安全。

十、经济技术分析经济技术分析主要包括施工周期、施工成本和使用寿命等方面的分析。

后张法预应力混凝土箱梁孔道压浆和封锚
后张法预应力混凝土箱梁孔道压浆和封锚
1 钢绞线张拉完毕后应当将锚塞周围预应力钢绞线间隙用水泥浆封锚，待强度够时就可以注浆。

压浆前认真对排气孔、注浆孔等全面检查，并对压浆设备进行安装检查。

压浆机采用活塞式压浆泵，压浆泵要同水泥浆搅拌机相连接并不停搅拌，防止水泥浆凝固。

压浆泵最大压力宜为0.5—0.7mpa，当采用一次压浆或孔道较长时最大压力宜为1.0mpa。

压浆应从下至上，每一个孔道应达到另一端饱满和出浆，并应达到排气孔排出与规定稠度相同的水泥浆为止。

为保证管道中充满灰浆，将出浆口塞住，应保持不小于0.5mpa2min。

如采用二次压浆，间隔时间宜为30—40min。

水泥浆水灰比宜为0.4—0.45，并掺入减水剂和彭胀剂，水泥浆的泌水率最大不超过3%，水泥浆稠度宜控制在14—18s之间，天气温度高时取上限，反之取下限。

2 对需要封锚的锚具，压浆后应先将其周围冲洗干净，并对梁端砼凿毛，然后按设计布设钢筋网浇注封锚砼。

但要严格控制封锚后的梁体长度。

对于外露的锚具，应用高标号砂浆抹上，防止锈蚀。

片预应力箱梁压浆工艺及现场图片孔道压浆采用真空压浆工艺，真空压浆是后张预应力混凝土结构施工中的一项新技术，其原理是在孔道的一端采用真空泵对孔道进行抽真空，使之产生-0.06～-0.08MPa左右的真空度，然后用压浆泵将优化后的水泥浆从孔道的另一端压入，直至充满整条孔道，并加以0.5～0.6MPa的正压力，以提高预应力孔道压浆的饱满度和密实度。

其生产工艺如下所示。

密封孔道→设备检查→试抽真空→搅拌水泥浆→抽真空压浆→清洗→结束张拉施工完成后，切除外露的钢绞线（钢绞线外露量40~50mm），进行封锚。

封锚采用无收缩水泥砂浆封锚，封锚时必须将锚下垫板及夹片、外露钢绞线全部包裹，覆盖层厚度大于15mm，砂浆封锚完成24小时后，且终拉完成后48小时内进行管道真空辅助压浆。

清理锚垫板的压浆孔，保证压浆通道畅通。

确定抽真空端和压浆端，安装引出管、球阀和接头，并检查其功能。

压入管道内的浆不得含未搅拌的水泥团块，初凝时间不小于4h，终凝时间不大于24小时，出机流动度14～22s，30min出机流动度不大于30s，压浆时浆体温度不超过35℃，压浆时及压浆后3天内，梁体及环境温度不得低于5℃。

抗压强度7天不小于35 MPa，28天不小于50MPa；抗折强度7天不小于6.5MPa，28天不小于10MPa；24h 浆体自由膨胀率为0～3%。

浆体对钢绞线无腐蚀作用。

浆体拌合操作顺序：首先在搅拌机中加入实际拌合用水量的80-90％，开动搅拌机，均匀加入全部压浆剂，边加入边搅拌，然后均匀加入全部水泥。

全部粉料加入后再搅拌2min；然后加入剩余的10％-20％的拌合水，继续搅拌2min。

然后通过过滤器（网孔格不大于3×3mm的过滤网）进入储料罐，并不断搅拌，以防止水泥浆泌水沉淀。

水泥浆搅拌结束至压入管道时间间隔不得超过40min。

启动真空泵抽真空，使真空度达到-0.06～-0.08Mpa并保持稳定。

启动压浆泵，当压浆泵输出的浆体达到要求的稠度时，将泵上的输送管阀门打开，开始压浆。

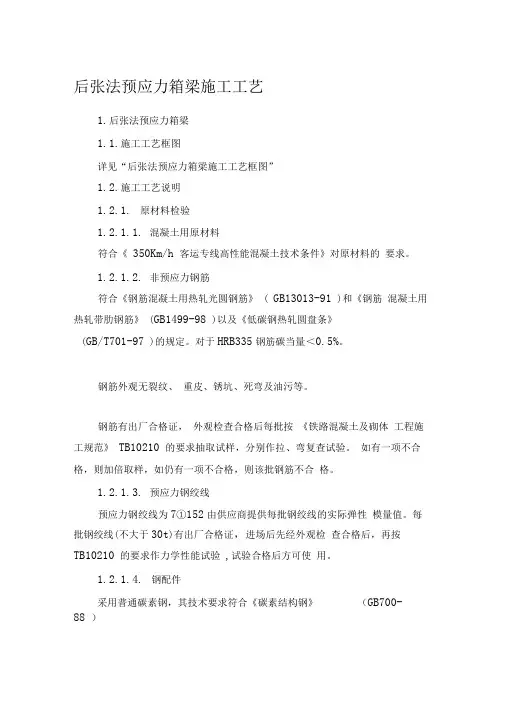

箱梁施工工艺一、概述后张法预应力砼预制箱梁，单幅桥面宽B=1275米，跨径30.08米、30.16米，梁高1.6米，梁间距2.55米，单箱边梁顶宽2.375米，中梁顶宽2.20米，底宽1.00米，单片梁吊装重量87吨，单幅桥面横桥向由5片梁构成。

全桥共五联，为先简支后连续结构。

二、施工方法箱梁的预制场地安排在0＃号台后面的的路基范围内，箱梁预制后，用轨道平台车运至架桥机内，用架桥机架设。

1、预制预应力箱梁施工流程图预制箱梁施工工艺框图2、预制场设置2.1、预制场设置：各修建12个箱梁制梁底座，详箱梁预制场地布置图。

2.2、模板制作箱梁预制台座使用固定式制梁台座。

台座下部由混凝土基础、梁端混凝土底座构成。

底座为C25混凝土，底座面板使用水磨石，底座四周用角钢围固。

在靠近梁端2m范围的底座下，加深、加宽混凝土基础，防止张拉后梁体起拱，重力集中压裂底座端部。

底模上每隔1m留一个对拉杆预留孔。

箱梁的制梁台座应牢固、无沉陷，台座各支点间距适宜，以保证底模平整度不大于2mm。

箱梁预应力张拉以后，梁体中部拱起，在预施应力过程中，整个梁体的质量就由均匀分布于底板上的均布荷载转移为支承于两端的集中荷载。

因此梁端部的底板、底座均应加强，不得有沉降，满足其预应力箱梁支点受力的要求。

底模两端应设活动底模，保证箱梁能够起吊移位。

侧模：使用厂制定型钢模，钢模加工时应制作胎具，并整体组拼后一次施焊成形。

制作3套钢模板，各模板接缝处使用海棉橡胶条塞紧以防漏浆。

内模：使用依图纸设计尺寸制作的组合钢模，钢模之间的连接钢带与面板之间的夹角要做成锐角或者钝角形式，以便于拆模。

内模底模板顺梁方向应隔块安装，以利浇注时下落砼到底板。

立内模时，对张拉顶板束预留孔处做单独处理。

模板安装顺序：安装底模→安装侧模→涂脱模剂→贴接缝止浆胶带→安装钢筋骨架→吊装内模→绑顶板钢筋→安装端模。

为了箱梁的外观光滑、整洁，线型流畅，模板制造应满足下列要求：（1）具有务必的强度、刚度与稳固性、能可靠地承受施工过程中可能产生的各项荷载，保证结构的设计形状，尺寸与模板各部件之间相互位置的准确性。

箱梁预应力孔道压浆方法本工程采用真空辅助灌浆工艺进行孔道灌浆。

1、施工准备工作a、应能制造出胶状稠度的水泥浆，压浆机必须能为0.7mp的常压连续作业。

压力表在首次使用前必须及时检查，及时校准。

b、检查确认材料数量、种类是否齐备；检查机具是否完好；c张拉完成后，切除外露的钢绞线（外露量≤30mm，连续束应考虑连接长度），将密封工具罩安装在锚垫板上进行封锚。

工具罩在灌浆后3小时内拆除并清洗。

安装时检查橡胶密封圈是否破损断裂，将密封罩与锚垫板上的安装孔对正，用螺栓拧紧，注意将排气口朝正上方。

2、试抽真空将灌浆阀，排气阀全都关闭，抽真空阀打开，启动真空泵抽真空，观察真空压力表读数，当管内的真空度维持在－0.08Mpa时，停泵约1min时间，若压力能保持不变即可认为孔道能达到并维持真空。

3、水泥浆制作A、水泥浆的要求水泥浆的配合比及有关性能应符合规范要求，水泥浆经过3小时泌水量不应超过2%。

B搅拌要求：搅拌水泥浆之前，加水空转数分钟，将积水倒净，使搅拌机内壁充分湿润。

搅拌好的灰浆要做到基本卸尽。

在全部灰浆出之前不得再投入未拌和的材料，更不能采取边出料边进料的方法。

C装料顺序a先将称量好的水（扣除用于溶化减水剂的那部分水），水泥，膨胀剂，粉煤灰倒入搅拌机，搅拌2min；b将溶于水的减水剂倒入搅拌机，搅拌3min出料；c水泥浆出料后应尽量马上泵送，否则要不停地搅拌；d必须严格控制用水量，否则多加的水全部泌出，易造成管道顶端有空隙；e对未及时使用而降低了流动性水泥浆，严禁采用增加水的办法来增加灰浆的流动性。

4、灌浆a将水泥浆加到储浆罐中引到灌浆泵，灌浆泵高压橡胶管出口打出浆体，待这些浆体浓度与灌浆泵中的浓度一样时，关掉灌浆泵，将高压橡胶管此端接到孔道的灌浆管上，扎牢。

b关闭灌浆阀，启动真空泵，当真空值达到并维持在-0.06-0.1Mpa值时，打开灌浆阀，启动灌浆泵，开始灌浆，灌浆过程中，真空泵保持连续工作。

c待抽真空端的透明塑料管内有浆体经过时，关闭真空机前端的真空阀，关闭真空机，水泥浆会自动从“止回排气阀”中顺畅流出，且稠度与灌入的浆体相当时，关闭抽真空端的阀门。

现浇梁预应力施工工艺工法1 前言1.1 工艺工法概况预应力混凝土与普通混凝土相比具有抗裂性好、刚度大、材料省、自重轻、结构寿命长等特点。

预应力材料及工艺在工程中的广泛应用为建造中大跨度结构提供了条件。

预应力混凝土已由单个预应力构件发展成预应力混凝土结构，广泛应用于建筑、桥梁、管道等结构领域。

预应力施工工艺的好坏直接影响预应力结构的质量和寿命，因此总结预应力施工工艺，进行标准化施工，是保证质量的根本所在。

1.2 工艺原理通过张拉预应力筋，在混凝土构件中产生预压应力，张拉、锚固完后灌浆，使预应力筋与混凝土可靠粘结，充分发挥材料强度并使所建立的预压应力有更好的保障。

2工法特点2.1预应力筋可根据受力的需要设计成多种曲线形式，使其能满足各种受力要求。

2.2 预应力混凝土结构有着良好的抗裂性能和抗变形能力，耐久性高，可有效地降低结构高度，节约材料，节约能源，使用性能优越。

3 适用范围适用于现浇连续梁、刚构梁，也可适用于顶推连续梁、节段拼装梁、简支梁等。

4 主要技术标准《预应力混凝土用钢绞线》（GB/T5224）《预应力筋用锚具、夹具和连接器》（GB/T14370）《预应力用锚具、夹具和连接器应用技术规程》（JGJ85）《混凝土结构设计规范》（GB50010）《混凝土结构工程施工及验收规范》（GB50204）《公路桥涵施工技术规范》（JTG/T F50）5 施工方法预应力后张有粘结预应力混凝土技术是通过预埋管道、穿筋、张拉、灌浆等工序为混凝土结构建立预应力以满足设计要求。

6 工艺流程及操作要点6.1 施工工艺流程预应力张拉为特殊工序，一般派专人进行全程监控，由试验室提供混凝土的强度、弹性模量给工程部，由张拉技术负责人编制张拉通知单，张拉前监控人员仔细核对抗压强度、弹性模量值及龄期符合要求，并对张拉设备、工艺参数、以及张拉人员进行确认，张拉过程中对张拉应力、实测伸长值及持荷时间进行监控。
