E.3.2 监理机构用表目录JL01 进场通知(江河[ ]进场号)说明:本表一式份,由监理机构填写,承包人、监理机构、发包人、设计代表各武汉市江河工程监理咨询有限公司制JL02合同项目开工令(江河[ ]合开工号)说明:本表一式份,由监理机构填写,承包人、监理机构、发包人、设计代表各武汉市江河工程监理咨询有限公司制JL03分部工程开工通知(江河[ ]分开工号)说明:本表一式份,由监理机构填写,承包人、监理机构、发包人、设计代表各武汉市江河工程监理咨询有限公司制JL04工程预付款支付证书(江河[ ]工预付号)说明:本证书一式份,由监理机构填写,经审批后承包人武汉市江河工程监理咨询有限公司制JL05 批复表(江河[ ]批复号)、本表一式份,由监理机构填写,承包人、监理机构、发包人各2、一般事件,由监理工程师办理,重要通知由总监理工程师签发。
3、本通知单可用于对承包人的申请、报告的批示。
武汉市江河工程监理咨询有限公司制、本通知一式份,由监理机构填写,承包人、监理机构、发包人各2、一般通知,由监理工程师办理,重要通知由总监理工程师签发。
3、本通知单可用于对承包人的申请、报告的批示、指示。
武汉市江河工程监理咨询有限公司制、本表一式份,由监理机构填写,发包人批复后留2、本表可用于监理机构认为需报请发包人批示的各项事宜。
武汉市江河工程监理咨询有限公司制JL08 计日工工作通知(江河[ ]计通号)、本表一式份,由监理机构填写,承包人2、计价及付款方式包括:按合同计日工单价支付;另行报价,经监理机构审核并报请发包人核准后执行;按总价另行申报支付或其他方式。
武汉市江河工程监理咨询有限公司制JL09 工程现场书面指示(江河[ ]现指号)说明:本表一式份,由监理机构填写,承包人、监理机构各JL10 警告通知(江河[ ]警告号)说明:本表一式份,由监理机构填写,承包人、监理机构、发包人各JL11 整改通知(江河[ ]整改号)说明:本表一式份,由监理机构填写,承包人、监理机构、发包人各JL12新增或紧急工程通知(江河[ ]工通号)说明:本表一式份,由监理机构填写,承包人、监理机构、发包人、设计代表各JL13 变更指示(江河[ ]变指号)说明:本表一式份,由监理机构填写,承包人、监理机构、发包人、设计代表各说明:本表一式份,由监理机构填写。
一、适用范围本细则只适用于大(2)型等级标准以下水库除险加固工程施工图纸及设计文件的与审核、签发监理工作。
二、编制依据2。
1施工图纸核查与签发编制依据(1)《水利工程施工监理规范》(51288—2014)(2)批准的监理规划等技术文件(3) 施工合同、监理合同及文件(4)施工合同文件中技术条款2。
2设计文件核查的依据(1)设计使用的规程、规范。
(2)国家颁发的有关技术规程、规范和标准。
(3)施工合同文件技术条款。
(4)巳经审查批准的设计文件和设计委托合同书。
三、施工图纸核查工作特点和控制要点3。
1 建筑图、结构图与建筑总平面图一致性的审查主要审查建筑总平面图中单位工程的控制轴线点座标值、标高、平面定位尺寸等是否与该单位工程工程的建筑、结构施工图上标注相一致。
总体规划设计和单位工程设计有时由于勘测上的误差使设计图纸与实地定位后有差异,从而导致单位工程放线定位困难或放线定位施工后却与总体规划图布置不符,这将造成返工或被迫改变规划,影响整体布局效果。
处理方法是,经现场踏勘,初步定位后看实地状况是否与总平面图上规划设计的布局相符。
另外,还应注意其它专业总平面图上的设计是否与建筑规划总平面图相协调,给、排水,强、弱电等专业总图上的接入口是否与单位工程上设计的入口相衔接。
3。
2建筑施工图的审查单位工程建筑施工图审查主要从以下五个方面进行:1、审查各层平面图在同一轴线标注是否对应。
查看是否有同轴线错位标注的现象,是否有不同层平面在相同轴线间尺寸标注不一致,特别要注意上下层墙、柱、梁位置变化而引起轴线编号的改变部位,弄清变化后的轴线尺寸关系是否一致。
响整体布局效果。
处理方法是,经现场踏勘,初步定位后看实地状况是否与总平面图上规划设计的布局相符。
另外,还应注意其它专业总平面图上的设计是否与建筑规划总平面图相协调,给、排水,强、弱电等专业总图上的接入口是否与单位工程上设计的入口相衔接。
2、审查上下各层平面图中,门窗位置、洞口尺寸是否一致,对有变化的门窗要分析是否符合满足使用功能及美观效果要求,特别是外墙上的门窗洞口,上下层有变化时,一定要仔细核对是否与该外立面图的外立面效果相符,如发现平面图与立面图不一致,就要在会审当中及时提出。
水利工程施工用表格E.3.1 承包人用表名目E.3.2 监理机构用表名目E.4、施工监理常用表格CB01 施工技术方案申报表(承包[ ]技案号)说明:本表一式份,由承包人填写,监理机构审核后,随同审批意见承包人、监理机构、发包人、设计代表各1份。
(承包[ ]进度号)合同名称:合同编号:说明:本表一式份,由承包人填写,监理机构审核后,随同审批意见承包人、监理机构、发包人、设计代表各1份。
(承包[ ]图计号)合同名称:合同编号:说明:本表一式份,由承包人填写,监理机构审核后,随同审核意见承包人、监理机构、发包人、设计代表各1份。
CB04 资金流打算申报表(承包[ ]资金号)合同名称:合同编号单位:说明:本表一式份,由承包人填写,监理机构审核后,随同审核意见承包人、监理机构、发包人各1份。
CB05 施工分包申报表(承包[ ]分包号)合同名称:合同编号:说明:本表一式份,由承包人填写,监理机构审核、发包人批准后,随同审批意见承包人、监理机构、发包人各1份。
CB06 现场组织机构及要紧人员报审表(承包[ ]机人号)合同名称:合同编号:说明:本表一式份,由承包人填写,监理机构审核后,随同审核意见承包人、监理机构、发包人各1份。
CB07 材料/构配件进场报验单(承包[ ]材验号)说明:本表一式份,由承包人填写,监理机构检验、审核后,返回承包人2份,监理机构、发包人各1份。
CB08 施工设备进场报验单(承包[ ]设备号)合同名称:合同编号:说明:本表一式份,由承包人填写,监理机构审签后,承包商人、监理机构、发包人各1份。
CB09 工程预付款申报表(承包[ ]工预付号)合同名称:合同编号:注:本表一式份,由承包人填写,监理机构审批后,随同审批意见承包人2份,监理机构、发包人各1份。
CB10 工程材料预付款报审表(承包[ ]材预付号)合同名称:合同编号:说明:本表一式份,由承包人填写,作为CB 33表的附表,一同流转,审批结算时用。
施工图纸签发表在建筑工程项目中,施工图纸签发表是一份至关重要的文件。
它不仅记录了施工图纸的流转和审批过程,还为项目的顺利进行提供了重要的依据和保障。
施工图纸是工程项目的灵魂所在,它详细描绘了建筑物的结构、布局、尺寸、材料等关键信息。
而施工图纸签发表则像是这些图纸的“身份证”,清晰地记录了它们从设计到最终被批准用于施工的全过程。
一份完整的施工图纸签发表通常包括以下几个关键部分:首先是图纸的基本信息。
这包括图纸的名称、编号、版本号、出图日期等。
这些信息能够确保在众多图纸中准确地识别和找到特定的那一份。
其次是设计单位的相关信息。
设计单位的名称、资质等级、设计负责人的姓名等都要在签发表中有所体现。
这有助于明确设计责任,一旦在施工过程中发现图纸存在问题,可以及时与设计单位沟通协调。
然后是审核单位和审核人员的信息。
审核单位可能包括业主方、监理方等,审核人员则需要在签发表上签字确认,表示他们对图纸进行了认真的审查,并认可其内容。
接下来是施工单位的签收信息。
施工单位在收到施工图纸后,需要在签发表上签字,表示已经收到并知晓图纸的内容和要求。
在签发表中,还需要留出足够的空间用于记录各个环节的审批意见和签名。
例如,设计单位内部的校对、审核、审定意见,以及业主方、监理方等提出的修改意见和最终的批准签名。
施工图纸签发表的作用是多方面的。
其一,它保证了图纸的准确性和规范性。
在图纸流转的过程中,经过多个专业人员的审查和把关,能够及时发现并纠正图纸中可能存在的错误和不足之处,从而提高施工图纸的质量,减少施工中的变更和返工。
其二,明确了各方的责任和义务。
通过签字确认,各方都对自己在图纸审批过程中的行为负责,一旦出现问题,可以追溯到具体的责任方。
其三,有助于提高项目管理的效率。
施工图纸签发表能够清晰地反映出图纸的审批进度,便于项目管理人员及时掌握情况,协调各方工作,确保项目按照计划顺利进行。
在实际操作中,施工图纸签发表的填写和管理需要严格遵循相关的规定和流程。

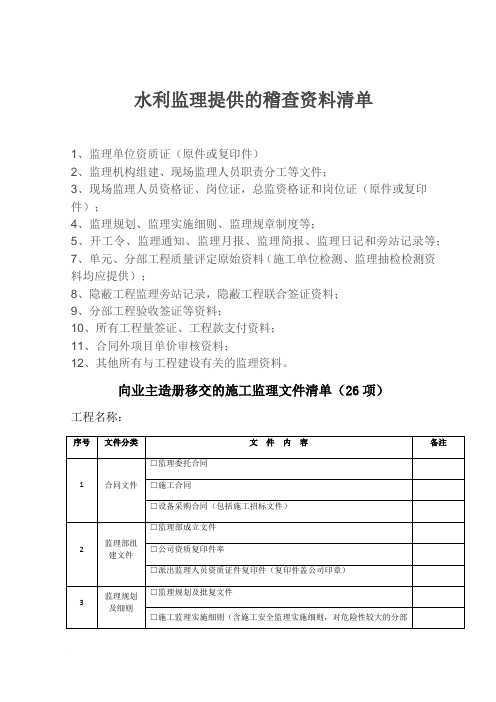

水利监理提供的稽查资料清单1、监理单位资质证(原件或复印件)2、监理机构组建、现场监理人员职责分工等文件;3、现场监理人员资格证、岗位证,总监资格证和岗位证(原件或复印件);4、监理规划、监理实施细则、监理规章制度等;5、开工令、监理通知、监理月报、监理简报、监理日记和旁站记录等;7、单元、分部工程质量评定原始资料(施工单位检测、监理抽检检测资料均应提供);8、隐蔽工程监理旁站记录,隐蔽工程联合签证资料;9、分部工程验收签证等资料;10、所有工程量签证、工程款支付资料;11、合同外项目单价审核资料;12、其他所有与工程建设有关的监理资料。
向业主造册移交的施工监理文件清单(26项)工程名称:2014版水利(SL288-2014)施工监理工作最新常用表格附录E 施工监理工作常用表格E.1 表格说明E.1.1 表格可分为以下两种类型:1 承包人用表。
以CB××表示。
2 监理机构用表。
以JL××表示。
E.1.2 表的标题(表名)应采用如下格式:注2:“施工放样报验单”——表格名称。
注3:“承包[ ]放样号”——表格编号。
其中①“承包”:指该表以承包人为填表人,当填表人为监理机构时,即以“监理”代之。
②当监理工程范围包括两个以上承包人时,为区分不同承包人的用表,“承包”可用其简称表示。
③[ ]:年份,[2003]表示2003年的表格。
④“放样”:表格的使用性质,即用于“放样”工作。
⑤“号”:一般为3位数的流水号。
如承包人简称为“华安”,则2014年承包人向监理机构报送的第3次放样报表可表示为:E.2 表格使用说明E.2.1 监理机构可根据施工项目的规模和复杂程度,采用其中的部分或全部表格;如果表格不能满足工程实际需要时,可调整或增加表格。
E.2.2 各表格脚注中所列单位和份数为基本单位和推荐份数,工作中应根据具体情况和要求予以具体指定各类表格的报送单位和份数。
E.2.3 相关单位都应明确文件的签收人。
施工设计图纸签发表在建筑工程项目中,施工设计图纸是至关重要的文件,它是施工的依据和指南。
为了确保图纸的准确性、完整性和有效性,需要进行严格的签发表流程。
施工设计图纸签发表不仅是对图纸的审核和认可,也是责任的明确和划分。
一、施工设计图纸签发表的作用施工设计图纸签发表首先起到了记录和追溯的作用。
它详细记录了每张图纸的签署人员、签署时间以及签署意见等信息。
在项目实施过程中,如果出现任何与图纸相关的问题,都可以通过签发表迅速找到相关责任人,了解当时的签署情况,为问题的解决提供重要的依据。
其次,签发表是确保图纸质量的重要环节。
在签署过程中,各专业人员会对图纸进行仔细的审查,从自己的专业角度提出意见和建议,从而避免了设计中的错误和疏漏,提高了图纸的质量和可行性。
此外,签发表还为项目的合规性提供了保障。
在一些工程项目中,法律法规或合同要求对施工图纸进行严格的审批和签署,签发表的存在可以证明项目在图纸管理方面符合相关规定。
二、施工设计图纸签发表的主要内容施工设计图纸签发表通常包含以下几个方面的内容:1、项目名称和编号这是为了明确图纸所属的具体工程项目,便于管理和查找。
2、图纸名称和编号对每张图纸进行准确的标识,确保不会混淆。
3、设计单位记录图纸的设计单位,以便在需要时进行沟通和协调。
4、制图人员明确图纸的绘制者,对制图质量负责。
5、审核人员审核人员通常是具有一定专业经验和资质的人员,他们对图纸的技术内容进行审核,确保符合规范和要求。
6、批准人员批准人员一般是项目的负责人或相关领导,他们对图纸的最终发布进行决策。
7、签署日期记录每个签署环节的具体时间,反映出图纸的审批进度。
8、签署意见签署人员需要在签发表中填写自己对图纸的意见和建议,包括是否同意发布、需要修改的内容等。
三、施工设计图纸签发表的签署流程施工设计图纸签发表的签署流程通常遵循一定的顺序和规范:1、制图人员完成图纸绘制后,首先进行自我检查,确保图纸的内容完整、准确、清晰。
施工监理工作常用表格1表格说明1.1 表格可分为以下两种类型:1承包人用表。
以CB××表示。
2监理机构用表。
以JL××表示。
注1:“CB11”——表格类型及序号。
注2:“施工放样报验单”——表格名称。
注3:“承包【】放样号”——表格编号。
其中:①“承包”:指该表以承包人为填表人,当填表人为监理机构时,即以“监理”代之。
②当监理工程范围内包括两个以上承包人时,为区分不同承包人的用表,“承包”可用其简称表示。
③【】:年份,【2003】表示2003年的表格。
④“放样”:表格的使用性质,即用于“放样”工作。
⑤“号”:一般为3位数的流水号。
如承包人简称为“华安”,则2003年承包人向监理机构报送的第3次放样报表可表示为:2表格使用说明2.1监理机构可根据施工项目的规模和复杂程度,采用其中的部分或全部表格;如果表格种类不能满足工程实际需要时,可按照表格的设计原则另行增加。
2.2各表格脚注中所列单位和份数为基本单位和最少份数,工作中应根据具体情况和要求具体指定各类表格的报送单位和份数。
2.3相关单位都应明确文件的签收人。
2.4“CB01 施工技术方案申报表”可用于承包人向监理机构申报关于施工组织设计、施工措施计划、工程测量施测计划和方施工工法、工程放样计划、专项试验计划和方案等。
2.5承包人的施工质量检验月汇总表、工程事故月报表除作为施工月报附表外,还应按有关要求另行单独填报。
2.6表格底部注明的“设代机构”是代表工程设计单位在施工现场的机构,如设计代表、设代组、设代处等。
3施工监理工作常用表格目录3.1承包人用表目录3.2监理机构用表目录CB01施工技术方案申报表(承包【】技案号)合同名称:合同编号:本表一式份,发包人、设代机构各1份。
CB02施工进度计划申报表(承包【】进度号)合同名称:合同编号:本表一式份,发包人、设代机构各1份。
CB03 施工图用图计划报告(承包【】图计号)合同名称:合同编号:本表一式份,发包人、设代机构各1份。
