电路布线工艺及要求

For personal use only in study and research; not for commercial use电气设备系统布线规范1．目的和分类1.1 合适的布线（包括线缆选择与布敷、屏蔽连接与工艺）可以有效地减少外部环境对信号的干扰以及各种线缆之间的相互干扰，提高设备运行的可靠性。

同时，也便于查找故障原因和维护工作，提高产品的可用性。

1.2线缆大致分成以下几种类型：A类：敏感信号线缆 B类：低压信号线缆 D类：辅助电路配电电缆 E类：主电路配电电缆1.3 A类指各种串行通信（如以太网、RS485等）电缆、数据传输总线、ATC天线和通信电缆，无线电、以及各类毫伏级（如热电偶、应变信号等）信号线。

1.4 B类指5V、±15V、±24V、0～10mA、4～20mA等低压信号线（如各种传感器信号、同步电压等）以及广播音频、对讲音频电缆。

1.5 D类指220/400V、连接各种辅助电机、辅助逆变器的电缆。

1.6 E类指额定电压3kV（最大3600V）以下，500V以上的电力电缆。

1.7 这4类信号中，就易被干扰而言，按A→E的顺序排列，A类线最易被干扰；就发射的电磁骚扰而言，按E→A的顺序排列，E类发射的骚扰最强。

2．线缆选择的基本原则2.1 应选择阻燃、无卤（或低卤）、无毒的绝缘线缆，线缆应具备良好的拉伸强度、耐磨损性和柔软性，以适应振动冲击的环境。

2.2 根据信号的电压等级、额定电流、预期短路电流、频率、环境条件、电磁兼容性要求及预期寿命来选择电缆的型号和规格。

线缆应符合TB/T 1484的要求。

2.3 配电电缆截面积按发热条件选择，负载电流必须小于允许载流量（安全载流量）。

2.4 电缆以线芯长期允许工作温度分成：A组（不超过100℃）和B组（不超过125℃）。

2.5 交流系统中，电缆的额定电压至少应等于系统的标称电压；直流系统中，该系统的标称电压应不大于该电缆额定电压的1.5倍。

你会安全吗？你懂安全吗？你知道电工操作规程吗？你不会，请你下岗。

看似无情的话却是对你最真诚的忠告。

电是好东西，也是坏东西，要人命的东西。

学电工首先先学安全。

安全认识不到位，安全理念不到位，不许上岗。

要懂得相关操作知识，防范事故的措施，处理紧急事故的方法。

每年被电打死的人数占全国死亡人数的5%，其中99%以上都是专业搞电的，因此，电工的危险系数还是很高的。

这是对他人更是对自己的保障!电气布线要求及规范布线要求布线设计必须满足：强弱电线路必须分开，各线路走向分明，布线要留有余量，已备改动。

1.强电：1）线路走向要分明：2）各线缆两端应标签，标有相应的编号。

3）电控箱内走线应平行，拐弯处应呈直角。

2.弱电：1）信号线：所选用线应为三芯护套线，其颜色为褐、蓝、黑。

其中褐为v+；蓝为v-；黑为信号线。

2）控制线：所选用线应为两芯护套线，其颜色为黑、白。

其中黑为控制线；白为v+或v-。

3）24V电源线：所选用线应为两芯护套线，其颜色为褐、蓝。

其中褐为v+；蓝为v-.4）线两端应套有套管，标有相应的名称。

接线工艺1.接线要符合要求: 接头采用专用工具压制，所压之接头铜丝不得裸露在外，针型端头所压时，铜丝要与端头充分接触。

电控箱安装：电控箱布局要合理，所出示的各类表格1）接线表：所有强电部分的接线应有相应的接线表，接线表应符合准。

2）接线图：电控箱、电控柜应有相应的接线图查看文章漏电保护器的工作原理及正确安装与使用2009年05月31日 15:42漏电保护器的工作原理及正确安装与使用漏电保护器近年来得到较广泛的使用，特别是两网改造给漏电保护器开拓广阔的空间，收到不少社会效益.但如何使漏电保护器正常工作，发挥应有的作用，除提高产品质量保证可靠运行外，与被保护线的质量和漏电保护器的安装方式有很大关系。

图1是漏电保护器工作原理，正常工作时电路中除了工作电流外没有漏电流通过漏电保护器，此时流过零序互感器(检测互感器)的电流大小相等，方向相反，总和为零，互感器铁芯中感应磁通也等于零，二次绕组无输出，自动开关保持在接通状态，漏电保护器处于正常运行。

电路施工工艺及注意事项
电路施工工艺及注意事项有以下几点：
1. 施工前需仔细审查电路图纸，了解电路的具体布线要求，确保施工按照设计要求进行。

2. 在施工现场要做好防火和安全措施，尤其是在进行电路铺设和接线时，要注意避免电线短路、漏电等危险情况。

3. 在布线过程中，要注意线缆的敷设和保护，避免受损或受到外界物体的压力导致线路故障。

4. 在接线之前，要检查各个电器设备的接线端子，确保接触良好，无松动或脱落的现象。

5. 在接线时要注意接线头的选择和正确使用，采用压接或焊接等方式，确保连接牢固可靠。

6. 接线完成后，要对整个电路进行仔细检查和测试，确保电路各个部分正常工作，并能满足设计要求。

7. 施工完成后，要及时整理工地，清理多余材料和电线头，保持整洁和安全。

8. 在施工过程中要遵守相关的安全操作规范，佩戴好必要的防护装备，确保施工人员的安全。

9. 施工人员需具备一定的电气知识和技能，熟悉相关的电气安全标准和规范，确保施工质量和安全。

10. 在施工过程中，要随时注意电路的工作状态和负荷情况，避免过载或短路等情况产生。

总之，电路施工需要严格按照设计要求进行，同时注意安全和质量控制，确保电路工作正常和安全可靠。

同时，施工人员要具备一定的电气知识和技能，严格遵守相关的安全操作规范。

强电弱电施工规范一般规定1 、本章适用于住宅单相人户配电箱户表后的室内强弱电电路布线及电器、灯具安装。

2 、配电箱户表后应根据室内用电设备的不同功率分别配线供电；大功率家电设备应独立配线安装插座。

3 、配线时，相线与零线的颜色应不同；同一住宅相线（L ）颜色应统一，零线（N ）宜用蓝色，保护线（PE ）必须用黄绿双色线。

4 、导线间和导线对地间电阻必须大于0.5M Ω。

5 、各弱电子系统均用星型结构。

6 、进线穿线管2~3 根从户外引入家用信息接入箱。

出线穿线管从家用信息箱到各个户内信息插座。

所敷设暗管（穿线管）应采用钢管或阻燃硬质聚氯乙烯管（硬质PVC 管）。

7 、直线管的管径利用率应为50%~60% ，弯管的管径利用率应为40%~50% 。

8 、暗管直线敷设长度超过30 米时，中间应加装过线盒。

9、暗管必须弯曲敷设时，其路由长度应≤15 米，且该段内不得有S 弯。

连续弯曲超过2 次时，应加装过线盒。

所有转弯处均用弯管器完成，为标准的转弯半径。

不得采用国家明令禁止的三通四通等。

10、暗管弯曲半径不得小于该管外径的6~10 倍。

11、在暗管孔内不得有各种线缆接头。

12、电源线配线时，所用导线截面积应满足用电设备最大输出功率。

13、电线与暖气、热水、煤气管之间的平行距离不应小于300mm ，交叉距离不应小于100mm 。

14、穿入配管导线的接头应设在接线盒内，接头搭接牢固，涮锡并用绝缘带包缠应均匀紧密。

15、暗盒均应该加装螺接以保护线路。

主要材料质量要求1、电器、电料的规格、型号应符合设计要求及国家现行电器产品标准的有关规定。

①电源线：根据国家标准，单个电器支线、开关线用标准1.5 平方毫米线，主线用标准2.5 平方毫米线；空调插座用4 毫米平方线；②背景音乐线：标准2 ×0.3 平方毫米线③视频线：标准AV 影音共享线④网络线：超五类UTP 双绞线⑤有线电视线：宽带同轴电缆2 、电器、电料的包装应完好，材料外观不应有破损，附件、备件应齐全。

校内车辆进出及交通安全管理规定第一章总则第一条为了维护校园交通秩序，确保师生员工的人身和财产安全，根据《中华人民共和国道路交通安全法》及相关法律法规，制定本规定。

第二章车辆出入管理第二条校内车辆分为校内机动车和校内非机动车两类。

第三条凡校内有正式交通记录的车辆才可在校内行驶。

第四条校内机动车全部由驾驶员自行负责停放。

第五条校内非机动车应按规定停放在指定区域内，不得私自占用他人停车位。

第六条校内机动车的进出将严格按照规定的出入口进行，不得乱停乱放。

第三章交通安全管理第七条凡驾驶校内车辆的人员，必须具备合法有效的驾驶证，且应遵守相关交通法规。

第八条校内车辆驾驶员应保持车辆的安全状况，定期维修保养，确保车辆在良好行驶状态。

第九条校内车辆驾驶员在行驶过程中，应主动礼让行人，遵守交通信号灯的指示。

第十条校内车辆禁止超速行驶，严禁违法占道行驶。

第十一条校内车辆禁止在校园内吸烟、酒驾、醉驾等违法行为。

第四章管理措施第十二条对于违反本规定的校内车辆，将采取以下管理措施：（一）警告处分：对于轻微违规行为，可予以口头警告。

（二）处罚通知：对于重大违规行为，将给予书面处罚通知，并记录到相关人员的个人交通档案中。

（三）停驶处理：对于严重违规行为，将暂扣停车证，并禁止该车辆进入校园一段时间。

（四）撤销停车证：对于特别恶劣的违规行为，将撤销车辆停车证，并禁止该车辆进入校园。

第十三条校园车辆管理办公室将设立，负责校园车辆管理的日常工作，包括并不限于车辆进出的记录、车辆管理的档案归档等。

第十四条校园车辆管理办公室将与交通执法相关部门进行合作，加强对校内车辆的管理与监督。

第五章附则第十五条本规定自发布之日起施行，可根据具体情况进行修订。

第十六条未尽事宜按照相关法律法规执行。

以上是校内车辆进出及交通安全管理规定，内容包括总则、车辆出入管理、交通安全管理、管理措施和附则共五个章节，共计____字。

该规定旨在维护校园交通秩序，确保校内师生员工的人身和财产安全，规范校内车辆的行为。

第1篇一、施工准备1. 熟悉图纸：施工前，施工人员应仔细阅读设计图纸，了解工程要求、施工范围和施工方法。

2. 材料准备：根据设计要求，准备所需的电气设备、电线电缆、接线盒、插座、开关等材料。

3. 施工工具：准备电工工具，如剥线钳、螺丝刀、电焊机、电钻等。

二、施工步骤1. 拆除旧线路：如需改造原有电路，首先拆除旧线路，注意保护电缆、导线等。

2. 检查线路：检查原线路是否合格，如不合格，则建议全部重布。

3. 安装配电箱：在住户总电源处安装漏电保护开关，每户设置分户配电箱，配电箱内设漏电开关，并分数路出线。

4. 开槽布线：按照设计图纸，在墙上开线槽，深度不得超过40mm。

不得在预制板、现浇板、梁、柱上开槽。

5. 穿管布线：所有线路必须穿管，线管及配件必须使用合格产品，并保留产品合格证。

线管内导线截面积不得大于管内径面积的40%。

6. 连接线路：将电线电缆连接到接线盒、插座、开关等电气设备上，确保连接牢固、可靠。

7. 漏电保护：导线间和导线对地间的绝缘电阻应大于0.5MΩ，阻燃管内接地线的接地电阻小于10MΩ。

8. 通电试验：线路布完后，进行通电试验，检查电路是否正常工作。

9. 隐埋管路：PVC管埋入墙体，在线路布完并通电检查合格后方能暗埋，管壁距最终抹灰面应不小于5mm。

10. 固定管路：线管施工必须固定牢固，确保线路安全。

11. 完成施工：检查电路施工质量，确保满足设计要求。

三、施工注意事项1. 施工过程中，注意安全，遵守电气安装规范。

2. 严格按设计图纸施工，确保工程质量。

3. 选用合格材料，确保线路安全、可靠。

4. 施工过程中，注意保护原有设施，避免损坏。

5. 施工完成后，进行通电试验，确保电路正常工作。

总之，电路工程施工工艺是一项细致、严谨的工作，施工人员应严格按照规范进行操作，确保电力系统的安全、可靠和稳定运行。

第2篇一、施工准备1. 施工图纸：严格按照设计图纸进行施工，确保施工质量。

2. 材料设备：选用符合国家标准、厂家合格证齐全的电线、电缆、开关、插座、灯具等材料。

电气线路走线槽配线的工艺要求1.所有导线的截面积等于或大于0.5mm2时，必须采用软线。

考虑机械强度的原因，所用导线的最小截面在控制箱外为1 mm2，在控制箱内为0.75 mm2。

但对控制箱内通过很小电流的电路连线，如电子逻辑电路，可用0.2 mm2，并且可以采用应用硬，但只能用于不移动而又无振动的场合。

2.布线时，严禁损伤线芯和导线绝缘。

3.各电器元件接线端子引出导线的走向以元件的水平中心线为界限。

在水平中心线以上接线端子引出的导线，必须进入元件上面的走线槽；在水平中心线以下接线端子引出的导线，必须进入元件下面的走线槽。

任何导线都不允许从水平方向进入走线槽内。

4.各电器元件接线端子上引出或引入的导线，除间距很小或元件机械强度很差时允许直接架空敷设外，其他导线必须经过走线槽进行连接。

5.进入走线槽内的导线要完全置于走线槽内，并应尽可能避免交叉，装线不要超过其容量的70%，以便于能盖上槽盖和以后的装配及维修。

6.各电器元件与走线槽之间的外露导线，应合理走线，并尽可能做到横平竖直，垂直变换走向，同一个元件上位置一致的端子和同型号电器元件中位置一致的端子上，引出或引入的导线，要敷设在同一平面上，并应做到高低一致或前后一致，不得交叉。

7.所有接线端子、导线线头上，都应套有电路图上相应接点线号一致的编码套管，并按线号进行连接，连接必须牢固，不得松动。

8.在任何情况下，接线端子都必须与导线截面积和材料性质相适应。

当接线端子不适合连接软线或不适合连接较小截面积的软线时，可以在导线端头穿上针形或叉形轧头并压紧。

9.一般一个接线端子只能连接一根导线，如果采用专门设计的端子，可以连接两根或多根导线，但导线的连接方式必须是公认的、在工艺上成熟的，如夹紧、压接、焊接、绕接等，并应严格按照连接工艺的工序要求进行。

一、水电安装规范1)布线的原则：横平竖直.使用专用PVC阻燃型电线管，线管在线槽中必须固定，线盒与线管相接时应使用锁母，直管每隔8 0公分使用一个管卡，拐角处每隔20公分使用一个管卡。

2) 插座在墙的上部，在墙面垂直向上开槽，至墙的顶部安装装饰角线的安装线内，如果是在墙的下部，垂直向下开槽至安装踢脚板的底部，开槽深度应一致，槽线及顶直应先在墙面弹出控制线后，再用切割机切割墙面，用机器开槽。

3) 使用PVC阻燃型电线管，在弯管时用弹簧现弯，不得使用90度弯头及三通(在这一点上目前我们基本没有出现这一类情况)，线路安装时必须加护线套管，采用胶粘进行连接，套管边接应紧密.平直.平顺.直角拐角处应将角内侧切开，切口一侧切圆弧形接口后，折弯安装。

4) 管道绞牙深度适中，无毛刺。

管道连接处用生料带缠5-6圈，管道绞牙数为5牙-6牙，直到拧紧接头，不允许烂牙接进管中。

5) 导线装入套管后，应使用导线固定工具，先固定在墙面及墙内后，再抹灰隐蔽。

6) 严禁线管直接铺设在复合板下面，（在这一点上我们目前没有做的很好，以后我们会与客户交流好，复合地板一定要进行开槽处理。

）在实木地板下的线管必须有加固措施。

7) 严禁线管铺设在厨房.卫生间地面上，防止水渗入线管内。

（在卫生间的地面上不能有任何的线管，在这一点上我们必须要加强处理。

）8) 穿入线管的导线不应大于线管的孔面积40％，管内导线不得有接头，不同用途的导线严禁混穿于一根线管内。

9) 导线进入线盒必须保证留有一定的长度，留有10～15厘米，音响留100厘米，穿软管以便进行开关.插座的安装维修。

10) 装水管距离墙面应为1.5公分，左热右冷，间距15公分中。

11) 电线与水管平行距不应小于30公分，交叉.过桥距不应小于10公分。

12) 电线点与点不能有接头，吊顶内的暗线必须有阻燃管保护。

13) 水电验收合格后，方可粉平线槽，墙槽应用1：3水泥砂浆填补密实（应分两次粉平墙面。

国家家装电路布线标准
国家家装电路布线标准是为了保障家庭电路安全、稳定运行而制定的一系列规范。

电路布线是家庭装修中一个十分重要的环节，合理的电路布线不仅能保障家庭用电安全，还能提高电器设备的使用效率。

因此，遵循国家家装电路布线标准至关重要。

首先，国家家装电路布线标准要求在家庭电路设计中，需要充分考虑家庭用电的需求，合理规划电路布线。

在不同房间，不同功能区域，应该根据用电设备的功率、数量等因素进行合理布线设计，确保每个插座、开关的供电负荷均匀、合理。

其次，国家家装电路布线标准要求在电路布线过程中，需要使用符合国家标准的电线、插座、开关等电器设备。

电线要求使用阻燃、耐高温、耐磨损的材料，插座、开关要求符合国家认证标准，确保电器设备的安全可靠性。

另外，国家家装电路布线标准还要求在电路布线过程中，需要做好接地保护工作。

合理的接地设计可以有效防止电器设备因漏电、雷击等原因造成的安全事故，保障家庭用电安全。

此外，国家家装电路布线标准还对电路布线的施工工艺、验收标准等方面进行了详细规定。

施工人员需要具备相关的电工证书，严格按照标准要求进行电路布线施工，确保施工质量。

总的来说，国家家装电路布线标准的制定是为了保障家庭用电安全、提高家庭用电效率。

遵循国家家装电路布线标准，可以有效预防因电路布线不合理、电器设备不合格等原因引起的安全事故，保障家庭成员的生命财产安全。

在家庭装修中，我们应该重视电路布线的设计和施工，遵循国家家装电路布线标准，选择正规的电工进行施工，使用符合国家标准的电器设备，确保家庭用电安全。

只有这样，才能让家庭成员在安全、舒适的家庭环境中生活。

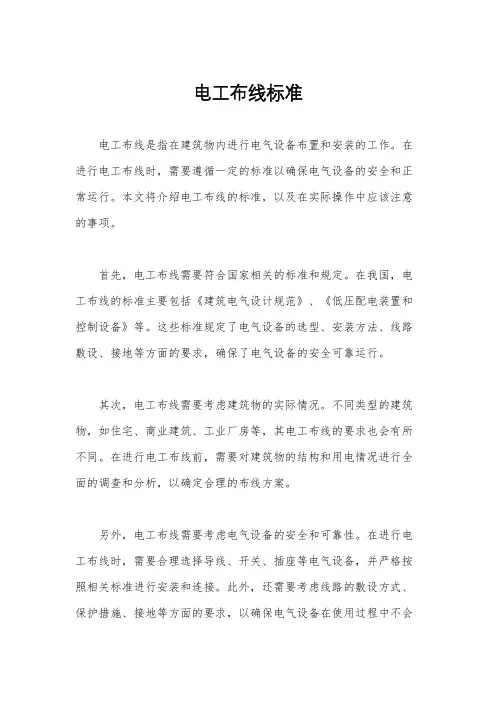

电工布线标准
电工布线是指在建筑物内进行电气设备布置和安装的工作。

在进行电工布线时，需要遵循一定的标准以确保电气设备的安全和正常运行。

本文将介绍电工布线的标准，以及在实际操作中应该注意的事项。

首先，电工布线需要符合国家相关的标准和规定。

在我国，电工布线的标准主要包括《建筑电气设计规范》、《低压配电装置和控制设备》等。

这些标准规定了电气设备的选型、安装方法、线路敷设、接地等方面的要求，确保了电气设备的安全可靠运行。

其次，电工布线需要考虑建筑物的实际情况。

不同类型的建筑物，如住宅、商业建筑、工业厂房等，其电工布线的要求也会有所不同。

在进行电工布线前，需要对建筑物的结构和用电情况进行全面的调查和分析，以确定合理的布线方案。

另外，电工布线需要考虑电气设备的安全和可靠性。

在进行电工布线时，需要合理选择导线、开关、插座等电气设备，并严格按照相关标准进行安装和连接。

此外，还需要考虑线路的敷设方式、保护措施、接地等方面的要求，以确保电气设备在使用过程中不会
出现安全隐患。

此外，电工布线还需要考虑电气设备的使用和维护。

在进行电
工布线时，需要合理布置电气设备，以方便日常使用和维护。

同时，还需要考虑电气设备的故障排除和维修，确保在发生故障时能够及
时修复，减少影响和损失。

总之，电工布线是建筑物内电气设备布置和安装的重要工作，
需要严格遵循相关的标准和规定。

只有在合理合规的基础上进行电
工布线，才能确保电气设备的安全和正常运行，为建筑物的使用提
供保障。

希望本文能够对电工布线的标准有所了解，并在实际操作
中加以应用。
