3-1-1高压开关柜的五防功能检查表

高压开关柜“五防”功能实现及应用摘要：在高压成套开关设备中，为防止误操作，确保用电安全，国家标准强制要求高压成套开关柜必须达到五防要求，五防中其中一条为“防止误入带电间隔”，为防止操作人员误入带电的开关室内，要求在关合及开启开关柜的前后门时必须严格按照一定的程序操作。

本文分析了高压开关柜“五防”功能实现及应用。

关键词：高压开关柜；“五防”；功能；应用电气闭锁优点是结构严谨、可靠，接线复杂，设计的元件多，需要掌握一定电气技术的专业人员才能进行人为解锁，因此能达到强制性防止误操作的目的。

另外电气闭锁还可以实现高压开关柜柜间连锁要求，这是机械闭锁无法实现的。

但缺点是涉及的元器件太多，只要开关、刀闸、地刀的辅助接点及操作机构任一个环节出现故障，就会影响电动操作，维护比较困难。

一、高压开关柜的分类高压开关柜又称高压成套开关或高压成套配电装置，它是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，它是以断路器为主的电气设备，因此，按断路器安装方式可分为移开式（手车式）和固定式。

1.移开式或手车式（用Y 表示）。

表示柜内的主体元件（如断路器）是安装在可抽出的手车上的，由于手车柜有很好的互换性，因此可以大大提高供电可靠性。

常用的手车类型有隔离手车、计量手车、断路器手车、TV 手车、电容器手车和站用变压器手车等。

KYN 型高压开关柜由于具有体积小、防爆性能好等优点，广泛应用于发、供电系统。

KYN 型高压开关柜是由柜体和手车两大部分构成。

柜体由金属隔板分隔成4 个独立的隔室：母线室、断路器手车室、电缆室和继电器仪表室。

手车在柜内有试验位置和工作位置，每一位置都分别设有到位装置，以保证“五防”可靠。

2.固定式（用G 表示）。

表示柜内所有的电器元件（如断路器或负荷开关）均为固定式安装的，这是与移开式的主要区别。

固定式开关柜结构较为简单经济，如GG-1A 型等。

10kV高压开关柜“五防”功能
高压开关柜的五防装置一般可分为机械、电气和综合三类五防包括：防止带负荷分、合隔离开关(隔离插头) ;防止误分、误合断路器;防止接地开关处在闭合位置时合断路器;防止在带电时误合接地开关;防止误入带电间，以上五项防止电气误操作的内容，简称五防是确保设备和人身安全、防止误操作的重要措施。

1、手车式断路器的五防联锁：
高压开关柜有些安装有状态显示器可以观察断路器的状态，在断路器面板上设有断路器分、合状态的机械指示。

手车式断路器位置与二次插头设有连锁，手车进入柜内后，二次插头与手车位置之间有以下联锁
1) 只有当手车在处于试验位置时才能插拔二次插头。

2) 手车由试验位置，在摇向工作位置推进的过程中和达到工作位置以后，(二次插头被锁定)不能拔开二次插头。

3)电源闭锁：只有控制电源正常闭锁回路完好的情况下合闸机构才能自动解锁。

当需要进线检修时;为保证检修人员的安全，值班人取下控制回路熔断器后，无论是在远方或就地以及手动操作断路器断路器均无法合闸。

4)手车式断路器; 断路器在工作位置合闸后进退车机构被锁住无法退出，只有当断路器处于分闸状态后才能摇动手车这是为了防止断路器手车插接触头带负荷进行分离(带负荷拉隔离刀闸) 。

5)当手车锁定在试验位置时，手车上的电气控制回路才能接通，可以对断路器合闸、分闸试验操作，同时手车底盘与接地刀闸联锁机构才能解除，才能
进行接地刀闸的操作。

当接地刀闸合上时接地开关操作轴上的联锁机构闭锁。

16
6kV×××段16
17
6kV×××段17
18
6kV×××段18
备注
本表内容适用于厂用电系统高压6kV配电装置手车式（含中置式）开关柜安装阶段的检查记录，在实践中应注意发现其他可能性并加以补充完善。
d、检查接地指示在断开位置。
e、锁上接地刀锁。
f、打开开关锁。
g、逆时针操作将开关合上，然后顺时针反向蓄能操作。
h、检查三个指示灯在亮的状态。
i、锁上开关锁。
3）、停电操作程序a、断开低压配电柜的进线柜总负荷开关。
b、检查三个指示灯在亮的状态。
c、用手按停电开关，听到开关动作声为止。
d、用高压试电器分别对L1、L2、L3检查，指示灯应无闪烁呈白色。
高压开关柜的“五防”应满足下列要求：
a、高压开关柜内的真空断路器小车在试验位置合闸后，小车断路器无法进入工作位置。（防止带负荷合闸）:
b、高压开关柜内的接地刀在合位时，小车断路器无法合闸。（防止带接地线合闸）
c、高压开关柜内的真空断路器在合闸工作时，盘柜后门用接地刀上的机械与柜门闭锁。（防止误入带电间隔）
六、附表
开关柜五防功能检查记录
工程编号：分部工程名称：DQJL-
设备名称
安装位置
五防原则要求
应检查项目内容
应达到的标准
防止带负荷拉合刀闸
相关断路器合闸后其辅助接点应断开开启隔离刀闸间隔门的电磁锁电源
只有正确使用电磁锁才能开启隔离刀闸间隔门进行拉合操作
防止带地线合闸
当接地刀闸接通开关负荷侧时，开关不允许推入工作位置

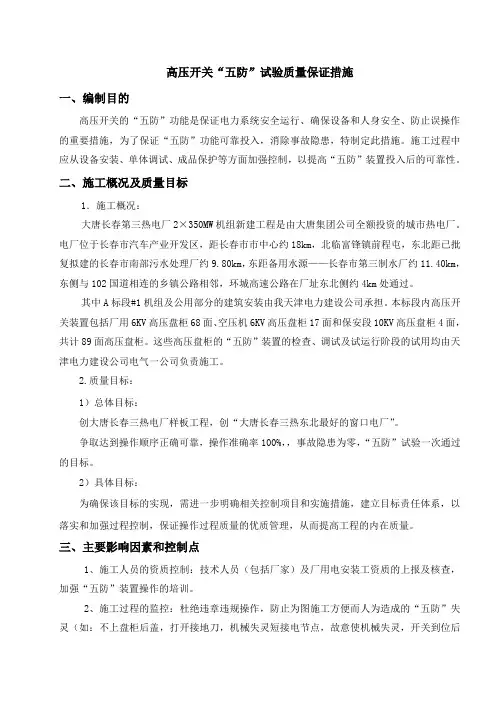

2.3、认真执行《计量管理制度》和《计量器具管理办法》，计量管理人员经常检查，保证施工中使用的计量工器具的完好性，保证施工中使用的计量器具是经检验合格的，并在有效期内。督促检查施工人员正确使用、爱护计量器具，始终保持使用中的计量器具的完好性，损坏的器具及时更换。

4、高压开关柜内的真空断路器在工作位置合闸运行时，合接地刀 无法投入。(防止带电合接地线)
5、高压开关柜内的真空断路器在工作位置合闸运行时，开关合闸 架构锁住前进丝杆，无法退出小车断路器的工作位置。(防止带负 荷拉刀闸)
三、操作前的准备工作：
• 1、根据操作任务填写标准操作票； • 2、核对运行方式，确保标准操作票使用正确； • 3、做好相应的准备工作； • 4、模拟操作。模拟操作中发生异常，应立即停止操作。查明原 因，处理完毕后，重新开始模拟操作； • 5、参加操作的人员必须将手机等与外界联系的通讯工具放在运 行值班室，可以使用专用通讯工具（不能与外界联系），进入保 护室内的操作禁止使用无线通讯设备。 • 6、认真进行安全双述，做到对整个操作过程心中有数。
• 4、要定期组织运行人员开展操作票填写的培训和考试；所有运行人员必须学会正确使用安 全工器具和防护用品。
Байду номын сангаас
• 5、电气倒闸操作最少由两人进行。严禁无监护操作，严禁一组人员同时进行两项操作任务， 严禁在操作过程中进行其他的检查、巡视等工作。 • 6、监护人必须由高一级岗位或对系统设备熟悉经验丰富的人员担任，严禁监护人参与操作。 • 7、涉及热力，机械停、送电的操作，严禁口头、电话联系，严禁约时停送电。 • 8、万用表、绝缘摇表、高低压验电器在使用之前必须验证其完好无损；高、低压验电器使 用前不仅要验证其声、光指示正常，还必须在相应电压等级带电部位验证其状况良好。万 用表、绝缘摇表的极线应有明显的颜色区分。
五、防止电气误操作的运行管理
• 1、 正常运行方式的电气倒闸操作必须使用标准操作票；非正常运行方式下进行的电气倒闸 操作，监护人、值班负责人等要认真审核操作票，防止因操作票填写的疏漏而引发误操作。 • 2、进行电气倒闸操作的运行人员，必须经过《电力安全工作规程》（发电厂和变电所部 分） 、本单位防误装置原理及使用的培训，并经考试合格。 • 3、设备、系统或装置发生变化后，必须及时修订相关的运行规程、标准操作票、工作票， 并对相关运行人员进行重新培训和考核。

10kv高压开关柜“五防”功能高压开关柜的“五防”装置一般可分为机械、电气和综合三类“五防”包括：防止带负荷分、合隔离开关（隔离插头）；防止误分、误合断路器；防止接地开关处在闭合位置时合断路器；防止在带电时误合接地开关；防止误入带电间，以上五项防止电气误操作的内容，简称“五防”是确保设备和人身安全、防止误操作的重要措施。

1、手车式断路器的“五防”联锁：高压开关柜有些安装有状态显示器可以观察断路器的状态，在断路器面板上设有断路器分、合状态的机械指示。

手车式断路器位置与二次插头设有连锁，手车进入柜内后，二次插头与手车位置之间有以下联锁1)只有当手车在处于试验位置时才能插拔二次插头。

2)手车由试验位置，在摇向工作位置推进的过程中和达到工作位置以后，（二次插头被锁定）不能拔开二次插头。

3）电源闭锁：只有控制电源正常闭锁回路完好的情况下合闸机构才能自动解锁。

当需要进线检修时；为保证检修人员的安全，值班人取下控制回路熔断器后，无论是在远方或就地以及手动操作断路器断路器均无法合闸。

4）手车式断路器；断路器在工作位置合闸后进退车机构被锁住无法退出，只有当断路器处于分闸状态后才能摇动手车这是为了防止断路器手车插接触头带负荷进行分离（带负荷拉隔离刀闸）。

5）当手车锁定在试验位置时，手车上的电气控制回路才能接通，可以对断路器合闸、分闸试验操作，同时手车底盘与接地刀闸联锁机构才能解除，才能进行接地刀闸的操作。

当接地刀闸合上时接地开关操作轴上的联锁机构闭锁装置阻止断路器底盘进车，只有将接地刀闸拉开解除与断路器闭锁后，断路器小车才能进车至工作位置，这是为了防止接地刀闸在合位而误合接地刀闸，（防止带电合接地刀闸）和（装挂接地线）。

6）如果断路器在试验位置已经合闸，此时进车机构已被合闸机构锁住无法摇动手车前进，只有断路器分闸才能解除进车机构的锁定，才能进车至工作位置；这是为了防止断路器手车插接触头带负荷进行连接（带负荷合隔离刀闸）。

高压开关柜的五防功能是什么
1、防止带负荷分、合隔离开关。

2、防止误分、误合断路器、负荷开关、接触器。

3、防止接地开关处于闭合位置时关合断路器、负荷开关。

4、防止在带电时误合接地开关。

5、防止误入带电间隔。

高压开关柜五防都是哪些？
1、高压开关柜内的真空断路器小车在试验位置合闸后，小车断路器无法进入工作位置。

（防止带负荷合闸）
2、高压开关柜内的接地刀在合位时，小车断路器无法进合闸。

（防止带接地线合闸）
3、高压开关柜内的真空断路器在工作合闸运行时，无法退出小车断路器的工作位置。

（防止带负荷拉刀闸）
4、高压开关柜内的真空断路器在工作时合闸，合接地刀无法投入。

（防止带电挂接地线）
5、高压开关柜内的真空断路器在合闸工作时，盘柜后门用接地刀上的机械与柜门闭锁。

（防止误入带电间隔）
高压柜的安装
1、检查
高压柜进场之前应对电气室进行检查，常有的检查项目包括：屋顶、楼板是否施工完毕，是否有渗漏；室内抹灰是否完成，门窗是否完毕是否有损坏，门是否可以上锁等等。

土建施工必须全部结束。

2、安装
高压柜进场时应对柜体进行相关检查，检查合格后方可进场安装。

安装时应从一侧开始，先将按图纸位置依次摆放在型钢基础上，可以使用叉车或者滚杠来进行，移动过程中一定要设安全员，防止事故发生。

当第一台高压柜放在型钢上试进行定位固定，然后其他柜依次运送，最后进行校正，偏差值应符合下表的规范，然后用连柜螺栓进行连柜，最后将柜与基础型钢点焊固定即可（在内测电焊）。

3、母线桥的安装
母线桥的安装过程很简单，只要保证固定母线桥的拉杆的牢固性就可以了。

“五防”闭锁的相关学问点，一起来看一下吧随着电子技术在各个行业领域的飞速进展，电力的“五防”也将发生革命性的变化。

现代电力系统规模不断扩大，从而促使电压的等级也得到了进一步提高。

为了使电力系统的安全稳定运行能够得以充分保障，并将各种操作事故防范于未然，因此不仅要加强运行管理的手段，与此同时还要对电力“五防”工作引起充分的重视。

下面我就为大家整理了“五防”闭锁的相关学问点，一起来看一下吧～一、“五防”的概念电力系统的“五防”是指：①防止误分、合断路器。

②防止带负荷分、合隔离开关。

③防止带电挂（合）接地线（接地开关）。

④防止带接地线（接地开关）送电，也就是防止带接地线（接地开关）合断路器（隔离开关）。

⑤防止误入带电间隔。

二、“五防”的必要性电力系统的电气操作都需要肯定的操作程序，每一个操作步骤都是固定的而且不可跳动的，因此为了防止运行人员、检修人员和其他的人员由于操作不当而引起不必要的事故，提出了“五防”闭锁的概念。

“五防”闭锁是防止运行人员的误操作事故而实行的一种积极措施，“五防”功能的实现成了电力安全生产的紧要措施之一。

随着电网的不断进展，技术的不断更新，防误装置得到不断改进和完善。

防误装置的设计原则是：凡有可能引起误操作的高压电气设备，均应装设防误装置和相应的防误电气闭锁回路。

三、高压开关柜的“五防”1、高压开关柜内的真空断路器小车在试验位置合闸后，小车断路器无法进入工作位置。

（防止带负荷合闸）2、高压开关柜内的接地刀在合位时，小车断路器无法进合闸。

（防止带接地线合闸）3、高压开关柜内的真空断路器在合闸工作时，盘柜后门用接地刀上的机械与柜门闭锁。

（防止误入带电间隔）.4、高压开关柜内的真空断路器在工作时合闸，合接地刀无法投入。

（防止带电挂接地线）5、高压开关柜内的真空断路器在工作合闸运行时，无法退出小车断路器的工作位置。

（防止带负荷拉刀闸）1防止误入带电间隔2防止带接地线合闸3防止带负荷合闸4防止带电挂接地线5防止带负荷拉刀闸四、高压开关柜操作的“五防”五防，通常指的是高压开关柜的“五防”或者变配电室的“五防一通”。

高压开关柜“五防”的讨论摘要：高压开关柜关系着整个电力系统的运行状况，其“五防”问题也极大地影响着电力安全以及国民经济的运行。

本文对其设计规范及技术标准进行了讨论，在此基础上对“五防锁”的设计提出了自己的思考。

关键词：高压开关柜“五防” “五防锁”电力系统在国民经济中的地位非常重要，电力安全也与国民生活息息相关。

而长期以来，电力系统操作失误以及安全隐患都时有发生。

其中很重要的原因在于对高压开关柜“五防”的认识不足以及五防锁设计方面的失误。

本文力求寻找到切实的解决途径，并为实践提供指导。

1、概念及内涵分析首先我们必须明确高压开关柜“五防”以及五防锁的定义。

“五防”主要是指第一，防止误分、合断路器；第二防止带负荷分、合隔离开关；第三，防止带电挂（合）接地线（接地开关）；第四，防止带接地线（接地开关）合断路器（隔离开关）；第五，防止误入带电间隔。

为真正实现“五防”的要求，相应的必须做到以下几点：第一，必须确保高压开关柜内部的真空断路器小车在实验部位合闸之后，该断路器无法进入工作位置；第二，接地刀在合位时，高压开关柜内的小车断路器无法进入合闸内；第三，真空断路器在工作时合闸，必须保证合接地刀无法投入；第四，真空断路器在合闸运行时，必须保证期无法退出原本小车断路器的工作位置；第五，真空断路器在合闸工作时，必须保证接地刀上的机械与柜门闭锁，也就是防止误入带电间隔。

2、高压开关柜的设计规范和行业标准作为输变电设备的重要组成部分，高压开关柜在整个电力系统中的地位非常重要，在发电、输电、配电以及电能转换与消耗中起到控制、联通与保护的作用。

其与高压断路器、隔离开关、负荷开关、自动重合与分段器、高压操作机构、防爆装置一起，组成了完整的高压开关系统，其在设计规范和行业标准上要求也非常严格。

2.1应满足的条件和材料要求必须满足国家在GB 3906-1991 “3～35kv交流金属封闭开关设备”标准中的原则和具体要求。

在材料方面也有自己的特殊要求，主要为：用于焊接柜制造的冷轧钢板或者角钢；用于组装柜制造的敷铝锌钢板或者镀锌钢板；用于不导磁性的不锈钢板或铝板。

断路器只有在手车处于实验隔离位置或者工作位置时才能进行合闸操作。当 手车在中间位置时，合闸操作被机械闭锁。当断路器接上电器连锁回路时， 该电气连锁也起作用。
如开关柜选用和采用了数字保护装置时，还可通过软件编程来实现开关的防 误操作。
手车在试验隔离位或运行位时如果此时没有控制电压时，断路器是无法合闸 的，仅仅只能手动分闸（机械电气连锁）。
无法拔出
只有在试验隔离位置时才能插拔控制线二次插头。 接地开关只有在手车在试验隔离位置或者拉出开关柜时才能合闸。 接地开关在合闸位置时，手车是无法从试验隔离位置摇至运行位置。 断路器采用自动隔板与带电部分的静触头隔离，当断路器退出柜体时隔板自
动封闭带电部分的静触头。同时也防止误入带电间隔。
2、柜间联锁（选用）：
3电磁锁：联锁方法简单、有效,但有一定局限性,一般用于柜门闭锁。 万能解锁钥匙必须严格管ቤተ መጻሕፍቲ ባይዱ和慎用。
4微机闭锁：软件设计完善,防误功能齐全,但成本较高。
ABB 6kv高压开关柜的实现形式：
1、高压开关的柜内联锁：
接地开关和断路器在分闸位置时，手车才能从实验隔离位移至工作位（或从 工作位置拉回）。手车在中间位置时，开关的操作被机械闭锁，无法操作。 手车中也带有闭锁电磁铁，此时手车也是可以电磁闭锁，无法动作。
态指示
开关的双重编号
2）高压开关柜中所设计的五防一般联锁方法 及其优缺点：
1机械联锁：联锁方法简单、可靠、直接、有效,一般用于高压开关柜 断路器-隔离开关-接地开关-柜门之间的联锁,应优先采用。但柜与柜之 间的联锁很难实现。
2电气联锁：联锁方法容易实现,联锁功能可以做的很完善,但如果辅助 开关、继电器等电器接点切换不灵或粘连则会造成联锁功能丧失或紊 乱。这种联锁方法一般作为机械联锁的辅助手段,实现双重联锁。

10kv高压开关柜“五防"功能高压开关柜得“五防"装置一般可分为机械、电气与综合三类“五防”包括:防止带负荷分、合隔离开关（隔离插头)；防止误分、误合断路器；防止接地开关处在闭合位置时合断路器；防止在带电时误合接地开关；防止误入带电间,以上五项防止电气误操作得内容,简称“五防”就是确保设备与人身安全、防止误操作得重要措施.1、手车式断路器得“五防"联锁：高压开关柜有些安装有状态显示器可以观察断路器得状态，在断路器面板上设有断路器分、合状态得机械指示。

手车式断路器位置与二次插头设有连锁，手车进入柜内后，二次插头与手车位置之间有以下联锁1)只有当手车在处于试验位置时才能插拔二次插头。

2)手车由试验位置，在摇向工作位置推进得过程中与达到工作位置以后，（二次插头被锁定）不能拔开二次插头。

3）电源闭锁:只有控制电源正常闭锁回路完好得情况下合闸机构才能自动解锁.当需要进线检修时；为保证检修人员得安全,值班人取下控制回路熔断器后，无论就是在远方或就地以及手动操作断路器断路器均无法合闸。

4）手车式断路器；断路器在工作位置合闸后进退车机构被锁住无法退出,只有当断路器处于分闸状态后才能摇动手车这就是为了防止断路器手车插接触头带负荷进行分离(带负荷拉隔离刀闸）。

5）当手车锁定在试验位置时,手车上得电气控制回路才能接通，可以对断路器合闸、分闸试验操作，同时手车底盘与接地刀闸联锁机构才能解除，才能进行接地刀闸得操作。

当接地刀闸合上时接地开关操作轴上得联锁机构闭锁装置阻止断路器底盘进车,只有将接地刀闸拉开解除与断路器闭锁后,断路器小车才能进车至工作位置,这就是为了防止接地刀闸在合位而误合接地刀闸,(防止带电合接地刀闸)与（装挂接地线)。

6）如果断路器在试验位置已经合闸,此时进车机构已被合闸机构锁住无法摇动手车前进，只有断路器分闸才能解除进车机构得锁定,才能进车至工作位置；这就是为了防止断路器手车插接触头带负荷进行连接（带负荷合隔离刀闸）。

电气作业“五防”及防范措施一、电气“五防”为:1、防止带负荷分、合隔离开关。

（断路器、负荷开关、接触器合闸状态不能操作隔离开关。

）2、防止误分、误合断路器、负荷开关、接触器。

（只有操作指令与操作设备对应才能对被操作设备操作）3、防止接地开关处于闭合位置时关合断路器、负荷开关。

（只有当接地开关处于分闸状态，才能合隔离开关或手车才能进至工作位置，才能操作断路器、分荷开关闭合）4、防止在带电时误合接地开关。

（只有在断路器分闸状态，才能操作隔离开关或手车才能从工作位置退至试验位置，才能合上接地开关）5、防止误入带电隔室。

（只有隔室不带电时，才能开门进入隔室）二、“五防”的概念：1、防带负荷分合隔离开关2、防误分、误合断路器3、防带负荷合闸接地开关4、防接地开关闭合时送负荷5、防误入带电间隔五防锁就是为实现以上五防措施，而安装的锁具，具体要实现五防的功能还需要配合微机五防系统或通过严格的人员五防操作规则来实现。

三、高压柜“五防”高压开关柜的“联锁”是保证电力网安全运行、确保设备和人身安全、防止误操作的重要措施。

GB3906--1991《3～35千伏交流金属封闭开关设备)对此作了明确规定。

一般把“联锁”描述为：1、防止误分、误合断路器；2、防止带负荷分、合隔离开关；3、防止带电挂(合)接地线(接地开关)；4、防止带接地线(开关)合闸；5、防止误入带电间隔。

上述五项防止电气误操作的内容，简称“五防”。

四、实现“五防”的防范措施1、防止误入带电间隔。

工作小车摇到“隔离/实验”位置以后，接地的金属隔板，自动落下遮住带电的静触头部分，防止进入柜体检修的人员接触带电部分。

开关接地闸刀合上以后，后柜门的机械连锁才允许打开柜门。

2、防止带负荷分合一、二次触头：当接触器处于合闸状态时，与接触器连动的机械连锁挡板推进机构上的连杆使推进机构螺旋无法转动，通过这种设计，在带负荷时，不能够分合一、二次触头。

3、防止带电挂地线：当小车进入工作位置时，推进机械的挡板抵住接地开关合闸机构的帘板装置，使帘板无法打开，接地开关不能合闸。

高压开关柜五防闭锁，三合二闭锁，零基础电工一看就懂一，五防之防止带负荷分合隔离刀1，只有1AH06断路器在分位，右边隔离手车才可以允许摇进或者摇出，这叫做五防其中一个防止带负荷分合隔离刀，五防的其中一防，只有断路器在分闸位置，隔离手车才允许摇进摇出二，五防之防止误分误合断路器只有接地开关在分闸位置，隔离开关在合闸位置，才可以合断路器只有在有停电命令，需要断开断路器时，才可以断开断路器三，五防之防止带电合接地刀只有在停止需要检修电源开关后，经过高压验电器验电没有电压后才可以合接地刀四，防止带接地刀送电在需要送电是要检查操作票，查找所有接地点，断开所有接地刀，拆除所有接地线后，才可以送电五，防止误入带电间隔只有在高压柜隔室不带电时，合上接地刀后才能开门进入隔室六，高压柜第二个闭锁只有隔离手车在工作位置，断路器手车才允许合闸，除了断路器手车和两台进线柜互锁以外，还需要这台断路器手车单独和隔离手车做互锁这台隔离手车只和同一路电源断路器手车做互锁，另外一路电源进线不管它怎样，假如另一台进线柜在合闸的情况下，我这台断路器手车是分闸的情况下，我图中这台隔离手车摇进摇出没有关系，隔离手车是没有带负载的，隔离手车空载摇进摇出是可以的，它不可以带负载摇进摇出，不可以带负荷分合隔离开关，不带负荷分合隔离开关没有关系这就是我们常见的两路进线和一个联络柜的闭锁方式二次控制图1，我们KYN28高压柜常见的柜形，第一个叫做进线柜电压互感器识别上图为一个电压互感器，中间一杆的是一个电压互感器，上图为两个电源互感器VV接法上图为三个电压互感器2，正常情况下KYN28一般情况下都是配直流屏的，虽然你进线柜也有电压互感器3，电流互感器图中是3个电流互感器，高压负载是10KV的水泵，风机，如果高压柜下面带的负载都是一些变压器，民用的变压器是可以不用3个电流互感器，可以用两个电流互感器。

开关柜的五防闭锁装置的 维护与检修
目录
一． 高压开关柜概述 二． 检修作业中危险点分析及预控 三． 作业前准备 四． “五防”闭锁装置维护操作
一、高压开关柜概述
(一)、基本概念
1.开关柜（又称成套开关或成套配电装置） 它是以断路器为主的电气设备；是指生产厂家根据电
气一次主接线图的要求，将有关的高低压电器（包 括控制电器、保护电器、测量电器）以及母线、载 流导体、绝缘子等装配在封闭的或敞开的金属柜体 内，作为电力系统中接受和分配电能的装置。既可 根据电网运行需要将一部分电力设备或线路投入或 退出运行，也可在电力设备或线路发生故障时将故 障部分从电网中快速切除，从而保证电网中无故障 部分的正常运行，以及设备和运行维修人员的安全。
器手车处于试验位置时，接地
开关操作孔上的滑板应能按动
自如，同时导轨上的挡板和导
轨下的挡块应随滑板灵活运动
；手车处于工作位置或工作与
试验中间位置时，滑板应无法
按下。
一、高压开关柜概述
2）采用电气强制联 锁。只有当接地开关 下侧电缆不带电时， 接地开关才能合闸。 1 安装强制闭锁型带电 指示器，接地开关安 装闭锁电磁铁，将带 电指示器的辅助触点 接入接地开关闭锁电 磁铁回路，带电指示 器检测到电缆带电后 闭锁接地开关合闸。
电合接地开关、防止带接地分合断路器、防止误入带电间隔 、防止非检修位置误拔插航空插头。
一、高压开关柜概述
（二）高压开关柜的结构及闭锁功能
1、高压开关柜的结构 KYN28-12型高压开
关柜由固定的柜体和可 抽出部件(即手车)两大 部分组成。开关柜用隔 板分成4个不同功能单 元，分别是A母线室、 B断路器室、C电缆室、 D继电器仪表室，每一 个单元的外壳均有独立 的接地。

开关柜的“五防”功能是开关柜的本质安全设置，而“五 防”功能就是开关柜的本质安全保障，也是保护运行操作人员 及设备安全的最后一道防线，在开关柜倒闸操作中，只要保证 开关柜“五防”功能可靠有效，即使人员出现严重的误操作行 为也不会导致事故的发生或者自动阻止误操作，也能很好的保 证设备安全和人身安全。为确保开关柜的“五防”功能正常， 定期的试验、检查就极为重要，现将试验检查过程分享如下：
（2）小车开关在自由位置时，可以进行“合闸”操作。① 原因分析。合闸回路中，断路器位置信号失真。在开关柜二次回 路中，一般将断路器“试验位置”和“工作位置”辅助接点串入 开关柜合闸回路，只有断路器在“试验位置”或者“工作位置” 时，方可进行合闸操作。但因开关柜运行年限较长，各元器件老 化严重，断路器行程开关多有接点不良或者故障缺陷，检修人员 未彻底消除缺陷，而只使通过短接二次回路结点等方法接通合闸 回路，造成该“五防”功能失效。
（4）防止带接地线（接地刀闸）合断路器（隔离开 关）。防止带地线送电，防止带接地线（接地开关）合断路器 （隔离开关）。小车开关在“试验位置”，地刀操作插孔挡板 开放，地刀才可以操作。试验检查重点如下：小车开关在“工 作位置”时，地刀操作插孔挡板连锁锁死，操作工具无法插 入，故而无法操作。
（5）防止误入带电间隔。只有隔离室不带电时，才能开 门进入隔离室。试验检查重点如下：开关柜热备或运行时， 无法触及带电区域。该项措施主要采取接地刀闸连锁后柜门 方式，当接地刀闸合入时，联动杆后端与开关柜后柜门机构孔
（1）防止误分、合断路器。只有操作指令与操作设备对 应才能被操作设备操作。“五防”功能中只有这一项可以选用 提示性的装置，比如设置双重编号、设置明显的提示标语等。 试验检查重点如下：①开关柜名称、编号设置正常；②操作时 严格执行操作票制度、唱复讼制度。

电气五防是指为确保人身和设备安全，对电气设备（高压开关柜）应具备五种防误功能的简称，是电力安全的重要措施之一。

电气〃五防〃是什么？电气五防内容具体如下：1、防止带负荷分、合隔离开关。

（断路器、负荷开关、接触器合闸状态不能操作隔离开关。

）2、防止误分、误合断路器、负荷开关、接触器。

（只有操作指令与操作设备对应才能对被操作设备操作）3、防止接地开关处于闭合位置时关合断路器、负荷开关。

（只有当接地开关处于分闸状态，才能合隔离开关或手车才能进至工作位置，才能操作断路器、分荷开关闭合）4、防止在带电时误合接地开关。

（只有在断路器分闸状态，才能操作隔离开关或手车才能从工作位置退至试验位置，才能合上接地开关）5、防止误入带电隔室。

（只有隔室不带电时，才能开门进入隔室）电气设备防误装置的〃五防〃功能除〃防止误分、误合断路器“现阶段因技术原因可采取提示性措施外，其余四防功能必须采取强制性防止电气误操作措施。

如何实现〃五防”?1.防止误入带电间隔工作小车摇到〃隔离/实验〃位置以后，接地的金属隔板，自动落下遮住带电的静触头部分，防止进入柜体检修的人员接触带电部分。

开关接地闸刀合上以后，后柜门的机械连锁才允许打开柜门。

2、防止带负荷分合一.二次触头当接触器处于合闸状态时，与接触器连动的机械连锁挡板推进机构上的连杆使推进机构螺旋无法转动，通过这种设计，在带负荷时，不能够分合一、二次触头。

3、防止带电挂地线当小车进入工作位置时，推进机械的挡板抵住接地开关合闸机构的帘板装置，使帘板无法打开，接地开关不能合闸。

4、防止带地线合闸当接地闸刀合上时，帘板装置挡板将阻碍小车进入柜内，从而避免了接地状态下合接触器的可能性。

5、防止断路器误分误合运行操作人员时刻牢记规程，按照操作票操作。

电气〃五防〃功能的实现成了电力安全生产的重要措施之一。

随着电网的不断发展，技术的不断更新，防误装置得到不断改进和完善。

常规防误闭锁装置防误装置的设计原则是：凡有可能引起误操作的高压电气设备，均应装设防误装置和相应的防误电气闭锁回路。

开关柜五防操作1、防止带负荷拉合刀闸，电气联锁：进线开关，母联开关分别与其刀闸有电气联锁，开关在合闸位置时摇出进线或母联刀闸车时，进线及母线开关掉闸。

（运行中如摇出母线测量柜刀闸车，进线开关掉闸）。

2、防止带地线合闸，机械联锁：接地刀闸合，开关推不进工作位置。

3、防止带电合接地：开关合闸后接地刀闸操作孔遮挡板打不开接地刀闸合不上。

4、防止误入带电间隔：开关合闸后，开关柜下门打不开，机械联锁。

开关合闸后开关柜后门打不开，接地刀闸断开后其机械锁扣将后门锁住。

变压器二次开关与低压母线开关的联锁1、两个低压进线开关一个母联开关，这三个开关最多同时闭合两个开关。

2、两个进线开关与母联开关设有两路电源自投自复装置。

3、自投时间为四秒。

4、母联开关可选择自投手复，自投自复，手动，停止位置。

5、自投手复位置时当一路进线矢电后自动投入母联开关，电源恢复需手动合变压器二次开关，母联自行断开。

自投自复位置时，一路电源失电后自动投入母联，电源恢复后自动切换为两路电源供电。

低压开关的操作1、低压开关又三个位置：推出，试验，工作。

2、低压开关每放到一个位置，锁钮会弹出，恢复后方可摇出或摇入。

3、如将开关拉出柜外检修，必须将开关机械锁打开，才可取出开关至柜外。

4、开关合闸后，如摇动开关，开关掉闸。

5、低压开关掉闸后。

查看过载指示，恢复后才可合闸。

直流1、充电机电源取自变压器二次开关柜内，两路电源。

2、直流出线开关为下进上出。

3、信号屏指示每个高压开关信号。

4、高压开关柜内控制电源失电信号屏见信号。

变压器1、变压器柜门报警。

2、高温报警定值为80度。

超高温度掉闸为120度。

冷却风机自动开启，温度现设为70度，可手动开启风机。

3、变压器柜温控器电源分别取自二次开关柜内。

PT保险的更换1、测量PT保险熔断后必须停电更换（测量刀闸车摇出进线开关即掉）。

2、进线PT可将PT拉出柜外更换。

3、高压母联刀闸柜内PT联络开关作用：一路进线失电，母联开关合闸后，在合上PT联络开关。
