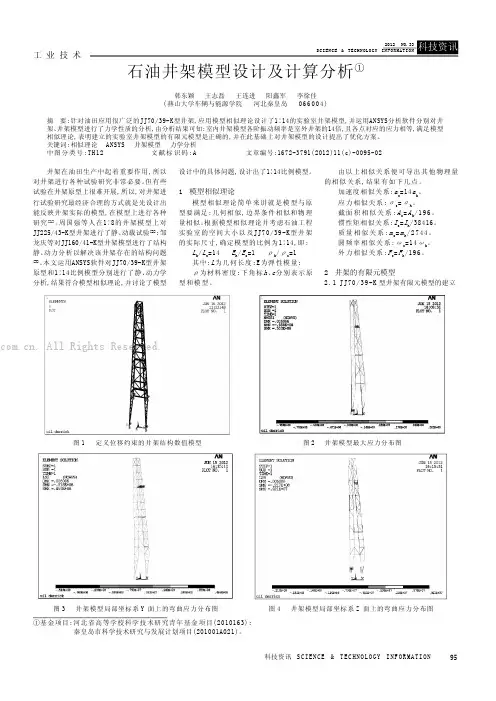

A形石油钻井井架结构分析

95科技资讯 S CI EN CE & T EC HNO LO GY I NF OR MA TI ON 工 业 技 术井架在油田生产中起着重要作用,所以对井架进行各种试验研究非常必要。

但有些试验在井架原型上很难开展,所以,对井架进行试验研究最经济合理的方式就是先设计出能反映井架实际的模型,在模型上进行各种研究[1]。

周国强等人在1∶8的井架模型上对JJ225/43-K型井架进行了静、动载试验[2];邹龙庆等对JJ160/41-K型井架模型进行了结构静、动力分析以解决该井架存在的结构问题[3]。

本文运用ANSYS软件对JJ70/39-K型井架原型和1∶14比例模型分别进行了静、动力学分析,结果符合模型相似理论,并讨论了模型设计中的具体问题,设计出了1∶14比例模型。

1 模型相似理论模型相似理论简单来讲就是模型与原型要满足:几何相似,边界条件相似和物理量相似。

根据模型相似理论并考虑石油工程实验室的空间大小以及JJ70/39-K型井架的实际尺寸,确定模型的比例为1∶14,即:L h /L c =14 E h /E c =1 ρh /ρc =1其中:L 为几何长度;E为弹性模量;ρ为材料密度;下角标h 、c 分别表示原型和模型。

由以上相似关系便可导出其他物理量的相似关系,结果有如下几点。

加速度相似关系:a c =14a h 。

应力相似关系:σc =σh 。

截面积相似关系:A c =A h /196。

惯性矩相似关系:I c =I h /38416。

质量相似关系:m c =m h /2744。

圆频率相似关系:ωc =14ωh 。

外力相似关系:F c =F h /196。

2 井架的有限元模型2.1JJ70/39-K 型井架有限元模型的建立石油井架模型设计及计算分析①韩东颖 王志磊 王连进 阳鑫军 李徐佳(燕山大学车辆与能源学院 河北秦皇岛 066004)摘 要:针对油田应用很广泛的JJ70/39-K型井架,应用模型相似理论设计了1∶14的实验室井架模型,并运用ANSYS分析软件分别对井架、井架模型进行了力学性质的分析,由分析结果可知:室内井架模型各阶振动频率是室外井架的14倍,且各点对应的应力相等,满足模型相似理论,表明建立的实验室井架模型的有限元模型是正确的,并在此基础上对井架模型的设计提出了优化方案。

井身结构及完井方法1井身结构所谓井身结构，就是在已钻成的裸眼井内下入直径不同、长度不等的几层套管，然后注入水泥浆封固环形空间间隙，最终形成由轴心线重合的一组套管和水泥环的组合。

如图1所示。

图1井身结构示意图1—导管；2—表层套管；3—技术套管；4—油层套管；5—水泥环1.1导管井身结构中靠近裸眼井壁的第一层套管称为导管。

导管的作用是：钻井开始时保护井口附近的地表层不被冲垮，建立起泥浆循环，引导钻具的钻进，保证井眼钻凿的垂直等，对于不同的油田或地层，导管的下入要求也不同。

钻井时是否需要下入导管，要依据地表层的坚硬程度与结构状况来确定。

下入导管的深度一般取决于地表层的深度。

通常导管下入的深度为2～40m。

下导管的方法较简单，是把导管对准井位的中心铅垂直方向下入，导管与井壁中间填满石子，然后用水泥浆封固牢。

1.2表层套管井身结构中的第二层套管叫做表层套管。

表层套管的下入深度一般为300～400m，其管外用水泥浆封固牢，水泥上返至地面。

表层套管的作用是加固上部疏松岩层的井壁，供井口安装封井器用。

1.3技术套管在表层套管里面下入的一层套管(即表层套管和油层套管之间)叫做技术套管。

下入技术套管的目的主要是为了处理钻进过程中遇到的复杂情况，如隔绝上部高压油(气、水)层、漏失层或坍塌层，以保证钻进的顺利进行。

下入技术套管的层次应依据钻遇地层的复杂程度以及钻井队的技术水平来决定。

一般为了加速钻进和节省费用，钻进过程中可以通过采取调整泥浆性能的办法控制复杂层的喷、坍塌和卡钻等，尽可能不下或少下技术套管。

下入技术套管的层次、深度以及水泥上返高度，以能够封住复杂地层为基本原则。

技术套管的技术规范应根据油层套管的规范来确定。

1.4油层套管油井内最后下入的一层套管称为油层套管，也称为完井套管，简称套管，油层套管的作用是封隔住油、气、水层，建立一条封固严密的永久性通道，保证石油井能够进行长时期的生产。

油层套管下入深度必须满足封固住所有油、气、水层。

钻井机械性能汇总JJ250/42-K井架1．大钩最大载荷2450KN（5*6轮系，无风，无立根）2．井架工作高度42m(钻台面至天车梁下面)3．顶部开档（正面） 1.8m4．底脚开档（正面）7.5m5．二层台安装高度24.5,25.5,26.5(最高26.5m)6．立根容量（5”钻杆，28m立根）4000m7．人字架高度7.72m8．人字架前后腿跨距 4.95m9．井架承诺风力180km/h (停钻，钩载为0，无立根)135km/h (停钻，钩载为0，站满立根)30km/h (起放井架)10．配套钻机型号ZJ32J11．配套天车型号TC6-22512．配套底座型号DZ225/4.5-K313．理论自重41t14．厂家宝鸡石油机械有限责任公司DZ225/4.5-K3底座1．配套钻机JC32绞车，ZJ-45传动2．配套井架JJ250/42-K3．底座高度钻台面4.5m,后台机房1.5m4．钻台面积长*宽=9.2*9.3m25．转盘梁底面高 3.22m6．转盘梁载荷2250KN7．立根容量4000m (28m立根，127mm钻杆) 8．立根盒载荷（一对）1440KN9．配套指重表和死绳器JZ250型10．理论自重86t11．厂家宝鸡石油机械有限责任公司JJ300/43-A井架1．井架形式 A型整体起升式井架2．井架最大载荷（6*7轮系） 400t3．最大静钩载（6*7轮系） 300t(无立根，无风）4．井架工作高度 43m(钻台面至天车梁下面)5．井架高度 46.25m(下支点到上支点中心)6．顶部开档尺寸 1.6m7．底部开档尺寸 9.0m8．二层台安装高度 22.1,23.5,25.5,26.5m (钻台面至二层台指梁中心) 9．立根容量（5”钻杆，28m立根） 5040m (180根)10．人字架高度 9.0m11．人字架前后腿跨度 5.3m12．井架承诺风力 130km/h(钩载为0，排满立根)172km/h(钩载为0，无立根)30km/h(起放井架时)13．理论重量（不包括绷绳及绳卡） 37.2t14．厂家宝鸡石油机械有限责任公司JJ300/43-A底座1．钻台面高度 4.5m（其中1套加高为6米）2．传动底座高度 1.755-1.5m3．转盘梁底面高度 3.2m（加高后为4.7米）4．钻台面积 10*9m25．转盘顶面高出钻台面 0.2m6．井口中心至绞车滚筒中心距 3.265m7．立根盒面积（1.6*1.8）*2m28．立根盒容量（5”钻杆，28米立根） 5040m9．转盘大梁负荷 300t10．配套井架 JJ300/43A11．配套指重表及死固定器 JZ400型12．配套钻机 ZJ45型13．理论自重 88.6t14．厂家宝鸡石油机械有限责任公司MA-320井架(60102)1．井架负荷能力 480T2．井架最大工作负荷 400T（10股钢丝绳）3．井架高度（钻台面到天车轴） 43.5m4．井架承诺最大风速 120km/h（排满钻杆，大钩空负荷时）5. 二层台安装位置（钻台面以上高度） 25.67m，26.67m6．二层台立根容量 6210m（5”钻杆），5238m（5 1/2”钻杆）7．大腿底部截面积 1.3*2.7平方米8．井架总质量 31.7T（包括二层台、天车台、梯子、栏杆）MA-320底座(60102)1．转盘大梁负荷 320T2．钻杆盒负荷 200T3．钻台面承诺负荷 1000kg/cm24．绞车底座（水柜）尺寸 10763*10946*14005．钻台尺寸 9600*10200*67006．全套底座质量 63.6T7.钻台高度 6.7mJJ315/45-K井架1．井架型式“K”型井架2．井架有效高度 45m（钻台面至天车梁底平面）3．井架底跨度 8m4．顶跨（正面×侧面） 2.1m×2.05 m5．底跨（正面×侧面） 8m×2.65m6．最大钩载 3150KN（6×7绳系，无风，无立根）7．二层台可调高度 24.5m，25.5m，26.5m8．二层台容量 5000m（5”钻杆，27m立根180柱）9．抗风能力无立根无钩载风速172km/h（93节，>12级风）满立根无钩载风速130km/h（70节，12级风）起放井架风速30km/h（16节，5级风）10．人字架（距台面）高度 7.65m11．井架理论质量 62194kg12．设计标准 API 4F13. 所属钻机 ZJ50D14. 生产厂家上海三高石油设备DZ315/9-S底座1．底座型式双升式2．钻台高度 9m3．净空高度（转盘梁底面至地面净空高） 7.617m4．钻台面积长×宽=12m×10.31m5．最大钩载 3150KN6．与转盘负荷同时作用的立根负荷 1600KN（160T）7．配套井架下跨距 8m8．立根盒容量 5” 28m立根5000m（180柱）9．数量 1套10. 配套钻机 ZJ50D(D01.00)11．生产厂家上海三高石油设备HFM142-1000井架及底座1．井架工作高度43.28m (142 ft)（钻台面到天车轴）2．井架承载能力12根绳4454.5KN (1000000 lb)，450T（下套管时）272T（600000 lb）(排放立根时)3．额定风速（站满立根，钩载为0）133.6km/h (85mile/h)53.6m/s（拉起绷绳）（120mile/h）4．井架存放能力7131m (23400ft)（钻杆盒容量），260个立根5．钻台高度9.144m (30ft)6．配用绞车E-21007．二层台高度26.67m8．钻台面积10.5*16.5（m）9．人字架跨度 6.2m10．井架基础（宽*深）9.14m*2.74m（30英尺*9英尺）11．厂家美国IDECO公司JJ450/45-K11井架 (70399)1. 最大钩载(6×7轮系) 4500KW注：加速度、冲击、排放立根及时性风载降低最大钩载2. 井架工作高度45m（钻台面至天车梁底平面）3. 井架顶跨（正面×侧面） 2.5m×2.3m4. 底部开档（正面）9m5. 二层台安装高度26.5m，25.5m，24.5m6. 二层台容量7000m(Φ114钻杆，28米立根)7. 井架承诺风力等候天气(无钩载，二层台满立根) 36m/s无钩载，二层台满立根47.8m/s起放井架≤8.3m/s8. 井架理论质量106000kg9. 生产厂家宝鸡石油机械有限责任公司DZ450/9-S10底座 (70399)1. 钻台高度9m2. 钻台面积长×宽=12m×10m3. 转盘梁底面至地面净空高度7.4 m4. 井口中心至滚筒中心线距离7.22 m5. 最大转盘载荷4500KN6. 额定立根盒容量(41/2″钻杆，28米立根) 7000m7. 最大转盘载荷与额定立根载荷的最大组合最大转盘载荷4500KN额定立根载荷2200KN8. 理论自重152833kg9. 生产厂家宝鸡石油机械有限责任公司二、绞车JC-32绞车1．额定功率735KW（1000hp）2．钻井深度3200m（5”钻杆）3．输入转速350rpm4．快绳拉力274.59KN（28t）5．钢绳直径32.5mm,1 1/4”6．滚筒规格（直径*长度）开槽滚筒640*1237(mm2)适于1 1/4”钢绳640*1233(mm2)适于32.5mm钢绳光滚筒640*1233(mm2)7．刹车轮网规格（直径*宽度）1168*265(mm2)（带冷却水套）8．刹车块每条刹带上9块9．刹车块尺寸(mm) 32*254*30510．刹带包角280度11．正档数目滚筒6，转盘312．倒档数目滚筒2，转盘113．绞车外形尺寸（mm）6450*3620*248214．绞车总重28240kg15．厂家兰石化工机器厂JC-45绞车1．额定功率 1500hp2．钻井深度 4500m（5”钻杆）3．输入转速 370rpm4．快绳拉力 Ma*35t5．钢绳直径 34.5,33.5,32.5,1 3/8”6．滚筒规格（直径*长度）开槽滚筒685*1245(mm2)适于1 3/8钢绳 685*1235(mm2)适于34.5mm钢绳 685*1235(mm2)适于32.5mm钢绳光滚筒 650*1240(mm2) （任选）7．刹车轮网规格（直径*宽度） 1270*267(mm2)（带冷却水套）8．刹车块每条刹带上10块9．刹车块尺寸(mm) 32*254*30510．刹带包角 278度11．正档数目滚筒6，转盘312．倒档数目滚筒2，转盘113．绞车外形尺寸（mm） 7900*3600*272514．绞车总重 30100kg15．运输尺寸（mm）前部（包括水箱）7000*1060*2725后部7000*2530*263016．运输重量前部3200 kg，后部26900kg17．厂家兰州石油化工机器厂TF-38绞车1．最大输入功率 2000HP2．钢丝绳最大拉力 38T3．钢丝绳直径 35mm (1 3/8”)4．滚筒档数 4正+2倒5．快绳速度（滚筒缠绳第三圈） 2.3~22m/s6．滚筒直径 780mm7．滚筒长度 1440mm8．低速离合器最大扭矩 21800kg*m9．高速离合器最大扭矩 17550 kg*m10．刹车鼓直径 1400mm11．刹车鼓宽度 269mm12．刹车包角 330度3H-1500绞车1．最大输入功率 1100KW2．名义钻深范畴 3000~5000m3．最高输入转速 970rpm4．最大快绳拉力 340KN5．钢丝绳直径 35mm (1 3/8”)6．滚筒类型开槽滚筒7．绞车档数 4档8．驱动型式直流电机驱动9．防碰装置过卷阀防碰装置10．辅助刹车 FDWS50D水冷电磁涡流刹车 11．滚筒直径 685mm12．滚筒长度 1245mm13．低速离合器类型 LT1170/250T通风式离合器14．高速离合器类型 LT1070/200T通风式离合器15．刹车轮网直径/宽度 1270mm/267mm16．刹带包角 278°17．捞砂滚筒钢丝绳直径 14mm18．捞砂滚筒直径/长度 365/1245mm19．捞砂滚筒刹带包角 283°20．捞砂滚筒缠绳容量 5000m21．上扣猫头最大拉力 35KN22．卸扣猫头最大拉力 100KN23．数量 1台24．质量 45000kg25．前部(长×宽×高) 6800×2650×2765（毫米）后部(长×宽×高) 6800×2340×2998（毫米）26．前部质量 24000kg后部质量 21000kg27．图号 106.23.0028．生产厂家上海三高石油设备E-2100绞车1．钻井深度4000~7000m2．额定功率1029~1556KW(1400~2100hp) 3．钢丝绳直径34.9mm (1 3/8”)4．提升档数 45．提升滚筒直径和长度（mm）787*14616．刹车鼓直径和宽度（mm）1473*2737．冷却方式循环水8．转盘速度 29．滚筒低速离合器46VC120010．滚筒高速离合器38VC1200或42VC120011．转盘离合器24VC65012．滚筒传动链条64 ：2 1/2” P三排13．传动箱链条38：1 1/2” P六排14．运输宽度 2.8m15．重量29940kg16．厂家美国IDECO公司17．外形尺寸（不含电磁刹车）7720*2990*307018．传动箱安装面积1500*5300顶部驱动器1．型号T.D.T-9-5002．顶驱柴油机功率750hp3．外形尺寸9700*2600*22004．生产厂家加拿大TESCO公司5．最大转速157rpm6．最大正向压力204大气压7．最大反向压力262大气压8．齿轮传动比 1.19：19．扭矩效益93%10．速度效益93%11．低速排量784英寸312．高速一档排量588英寸313．高速二档排量392英寸314．最大正向扭矩4774.67kg*m 15．最大制动（卸扣）扭矩6366.23kg*m 16．最小扭矩394kg*m3412顶驱柴油机1．功率750hp2．满负荷转速2100rpm3．外形尺寸4400*2600*2200 4．生产厂家美国Caterpillor公司38S169265．序列号顶驱泵有关数据1．泵驱系统传动比 1.18：12．最大压力408大气压3．吸入压力17大气压4．效率97%5．水龙带长度57.15mJC-70B3绞车 (70399队)1. 绞车额定输入功率1470KW2. 钻井深度Φ127mm钻杆 4000-6000 mΦ114mm钻杆 4500-7000 m3. 钢丝绳直径Φ38mm4. 最大快绳拉力485KN5. 滚筒档数四正二倒6. 开槽滚筒尺寸(直径×长度) Φ770×1310mm7．刹车盘尺寸(直径×厚度) Φ1520×76mm8. 电磁涡流刹车最大制动力矩110000N.m9. 外形尺寸(长×宽×高) 6750×3238×3224 (mm)10. 重量51338kg11. 生产厂家宝鸡石油机械有限责任公司PS-70液压盘式刹车 (70399队)1. 液压系统额定工作压力 6.3Mpa2. 工作介质液压油，冬季用YC-N32，夏季用YB-N463. 油箱容积250L4. 电机功率2×3KW5. 蓄能器容量2×10L6. 电加热器功率2KW7. 每个刹车块单边最大正压力78KN8. 恒压变量泵排量10ml/r9. 生产厂家宝鸡石油机械有限责任公司JC70D绞车三、电磁刹车DS32电磁刹车1．制动力矩（50rpm）4500kg*m2．适用钻井深度（5”钻杆）3200m3．最大励磁功率9KW4．冷却水量190L/min5．外形尺寸（mm）D*L=1335*11556．重量5600kg7．厂家兰州石油化工机器厂DS45电磁刹车1．适用井深（5”钻杆）4500m2．励磁功率 12KW3．扭矩（在50rpm下） 6200kg*m4．励磁电流 43A5．最大转速 500rpm6．线圈绝缘等级 F级7．需用冷却水量 285kg/min8．刹车主体质量 6450kg9．外形尺寸（mm） D*L=1580*115810．重量 6800kg11．厂家兰州石油化工机器厂7040型电磁刹车(7019)1．最大扭矩84000 lb*ft（113889N*m）2．50rpm时的扭矩84000 lb*ft（113889N*m）3．冷却方式水冷4．激磁电压直流250V5．激磁电流直流76.92A6．输入功率19.2KW7．冷却水需要流量530L/s8．外形尺寸高*宽70”*40”（1778*1016mm）9．厂家BAYLAR COMPANY 10．钻井深度（29.67kg/m钻杆）7000m11．质量10866kg12．磁极数 213．每极线圈数 214．最大转速600rpm电磁刹车变压器整流装置(7019)1．型号39550-12．外形尺寸600*300*7603．生产厂家美国Baylor公司336WCB2伊顿电磁刹车1．进气口尺寸3/4-14PNT2．冷却水供应参数热功率额定值1950HP(1454KW)（依照进出口21℃水温差运算）进水管和出水管尺寸 1 1/4-11 PNT最小冷却水流量100%水195GPM最小流量70%水、30%乙烯基乳液228GPM最小流量60%水、40%乙烯基乳液253GPM最小流量50%水、50%乙烯基乳液294GPM（流量依照每散发10HP热量需要1加伦/每分钟的冷却水流量为依据）3．最大工作气压 10.3bar4.刹车入口处最高水压 4.5bar5．厂家伊顿集团Airflex分公司伊顿刹车E.T.N436WCB1．进气口尺寸3/4-14NPT2．冷却水供应参数热功率额定值2600HP(1940KW)（依照进出口21℃水温差运算）进水管和出水管尺寸11/4-11 NPT最小冷却水流量100%水260GPM最小流量70%水、30%乙烯基乳液304GPM最小流量60%水、40%乙烯基乳液336GPM最小流量50%水、50%乙烯基乳液392GPM（流量依照每散发10HP热量需要1加伦/每分钟的冷却水流量为依据） 3．最大工作气压 10.3bar4.刹车入口处最高水压 4.5bar5．厂家美国伊顿集团Airflex分公司DS45F电磁刹车1．制动力矩（50rpm）62000N.m2．适用钻井深度4500米3. 线圈只数4只4. 单只线圈额定电阻5.94-7.265. 线圈绝缘等级H6. 额定励磁功率12KW7. 额定励磁电流48A8．冷动风量10000m3/h9. 线圈连接方式串-并联10．质量7536kg11. 外形尺寸(长×宽×高) 1520×1180×2040(mm)12．厂家中原油田钻井三公司钻采设备厂DS-60-S电磁刹车1. 适用井深6000m2. 励磁功率23KW3. 最大扭矩110000N.M4. 最大转速500rpm5. 线圈绝缘等级H6. 重量12000kg7. 生产厂家钻井三公司钻采设备厂DS-70S电磁刹车1. 适用钻井深度7000米2. 最大制动扭矩110000N.m3. 额定励磁功率23.5KW4. 额定励磁电流75A5. 线圈绝缘等级H级6. 线圈连接方式并联7. 单只线圈额定电阻14.85-18.15Ω8. 冷却水量33.6m3/h9. 外形尺寸(长×宽×高) 1580×2063×1900(mm)10. 主刹车质量12500kg11. 生产厂家中原油田钻井三公司钻采设备厂四、天车TC6-225天车1．额定大钩载荷2250KN2．钢丝绳直径32.5mm3．滑轮外径1120mm，1270mm4．外形尺寸（mm）2645*3127*25625．滑轮数6个6．理论自重5233kg7．配套井架型号JJ250/42-K8．厂家宝鸡石油机械有限责任公司TC225-9天车1. 最大钩载2250KN2. 滑轮数6个3. 滑轮外径Φ1120mm4. 导向滑轮外径Φ1120mm5. 捞砂滑轮外径及绳径Φ610/14.5mm6. 钢丝绳直径Φ32mm7. 外形尺寸（长×宽×高）3208×2769×3660 (mm)8. 理论质量5348kg9. 配套井架JJ225/43（111.21.00）（111.24.00）10. 生产厂家兰州石油化工机器厂TC-350天车1．额定载荷 350t2．滑轮外径 1270mm3．钢丝绳直径32.5mm,33.5mm,1 1/4”,1 3/8”4．滑轮数 75．外形尺寸（mm） 2745*1900*23906．重量 5945kg7．厂家兰州石油化工机器厂GF-400天车1．最大工作负荷 400T2．轴承负荷 640T3．滑轮数量 64. 滑轮外径 1400mm5．滑轮槽底直径 1285mm6．钢丝绳直径 13/8”7. 重量5455kgCB-585-7-60天车1．工作负荷530t (5200KN)（1170000 lb）2．滑轮直径1524mm (60”)3．滑轮数目74．在100rpm时API轴承负荷735t (7203KN)5．外形尺寸（mm）2700*1400*17006．重量5486kg7．厂家美国IDECO公司TC315-7天车1．最大钩载 3150KN2．滑轮数量 7个3．滑轮直径 1270mm4．死绳滑轮直径 600mm5．滑轮槽规格 35mm (1 3/8”)6．辅助滑轮数量 2个7．辅助滑轮直径 360mm（槽为19mm，3/4”）8．天车起重架数量 1个9．天车设计标准 API 8A 4F10．天车数量 1台11．质量 7110kg12．外形尺寸（毫米）3295×2776×251413．生产厂家兰州石油化工机械厂TC6-450天车1. 型号TC6-4502. 最大钩载4500KN3. 适用钢丝绳直径Φ38mm4. 主滑轮数量6个5. 主滑轮外径Φ1524mm6. 辅助滑轮直径400mm7. 辅助滑轮数4个8. 理论重量9810kg9. 外形尺寸(长×宽×高) 3467×3065×2965 (mm)10. 生产厂家宝鸡石油机械有限责任公司TC7-450天车五、游车YC-250游车1．最大静负荷250t2．滑轮外径1120mm(44”)3．适用钢丝绳直径 1 1/4”,32.5mm4．滑车数 55．外形尺寸（mm）2294*1190*6306．重量3805kg7．厂家兰州石油化工机器厂YC-350游车1．最大静负荷 350t2．滑轮外径 1270mm(50”)3．适用钢丝绳直径 1 1/4”,1 3/8”,34.5,32.5,33.54．滑轮数 65．外形尺寸（mm） 2680*1350*9746．重量 6842kg7．厂家兰州石油化工机器厂MC-400游车大钩1．最大工作负荷 400T2．轴承最大负荷 535T3．滑轮数量 54．滑轮外径 1400mm5．滑轮槽底直径 1285mm6．大钩开口尺寸 240mmUTB-525-6-60游车大钩（组合式）1．额定API工作负荷476.3t (4667.7KN) (525US ton)2．滑轮直径1524mm (60”)3．滑轮数目 64．在100rpm时API轴承负荷571.5t (5600KN) (630US ton)5．外形尺寸（mm）4721*8136．重量10841kg7．厂家美国IDECO公司YC-315游车1．最大静负荷 315T2．滑轮数量 6个3．滑轮直径 1270mm4．滑轮槽规格 35mm (1 3/8”)5．游车数量 1台6．质量 6842kg7．外形尺寸（毫米） 2680×1350×9748．生产厂家兰州石油化工机械厂YC-450游车1. 最大钩载4500KN2. 滑轮数量6个3. 滑轮直径1524mm（60”）4. 滑轮槽规格(1 1/2”)5. 质量8740 kg6. 外形尺寸（长×宽×高）3110×1600×840（mm）7. 生产厂家兰州石油化工机器厂YG-180游车大钩1. 最大载荷1800KN2. 滑轮数量（个）4(4×5绳系)或5(5×6绳系)3. 滑轮直径915 mm4. 适用钢丝绳直径32mm5. 主钩口直径190mm钩体形式三钩7. 弹簧工作行程180mm8. 钩体旋转角度45°×8＝360°9. 外形尺寸（长×宽×高）3450×970×84010 质量4630kg11 生产厂家南阳石油机械厂六、大钩DG-220大钩1．最大钩载220t2．主钩口直径180mm3．付钩口直径115mm4．工作行程200mm5．弹簧最大行程145mm6．弹簧提升力 2.4~5.28t7．厂家兰州石油化工机器厂DG-250大钩1. 最大钩载2500KN2. 主钩口直径Φ160mm3. 副钩口直径Φ100mm4. 弹簧工作行程180mm5. 弹簧负荷工作行程开始时2715kg工作行程终止时5356kg6. 主钩口开口尺寸190mm7. 钩身旋转直径420mm8. 外形尺寸（长×宽×高）2545×780×750 (mm)9. 重量2180kg10. 生产厂家兰州石油化工机器厂DG-350大钩1．最大静负荷 350t2．主钩口直径 180mm3．付钩口直径 120mm4．弹簧工作行程 200mm5．弹簧负荷 3060kg (工作行程开始时)5650kg (工作行程终止时)6．主钩口开口尺寸 220mm7．钩身旋转半径 465mm8．外形尺寸（mm） 2953*8909．理论重量 3410kg10．厂家兰州石油化工机器厂DG-450大钩1．最大钩载450t2．主钩口开口尺寸220mm3．主钩口直径180mm4．付钩口直径120mm5．弹簧工作行程200mm6．钩身旋转半径510mm7．质量3496kg8．外形尺寸（毫米）2953*890*8809．生产厂家兰州石油化工机器厂DG-450大钩1. 最大钩载4500KN2. 主钩口开口尺寸220mm3. 主钩口直径180mm4. 付钩口直径120mm5. 弹簧工作行程200mm6. 钩身旋转半径510mm7. 质量3496kg8. 外形尺寸（长×宽×高）2953×890×880(mm)9. 生产厂家兰州石油化工机器厂DG-315大钩1．主钩口开口尺寸 220mm2．最大静负荷 315T3．大钩数量 1台4．质量 3410kg5．外形尺寸（毫米） 2953×890×8806．弹簧行程 200mm7．弹簧负荷行程开始时 3060kg行程终了时 5650kg8．主钩口直径 180mm9．副钩口直径 120mm10．钩身旋转半径 465mm11．生产厂家兰州石油化工机械厂七、水龙头SL225水龙头1. 最大负荷2250KN2. 最大转速300rpm3. 最大工作压力5000psi4. 中心管内径3in5. 接头螺纹65/8 ″REG左旋6. 外形尺寸（长×宽×高）7.9×2.6×2.1 ft7. 质量2890 lb8. 生产厂家兰州兰石国民油井石油工程SL-250水龙头1. 最大静负荷2500KN2. 中心管内径75mm3. 最高转速300rpm4. 最高工作压力350kgf/cm25. 接头螺纹65/8”左旋6. 主轴承9019456H（280×520×145）7. 防跳轴承2007140（200×310×70）8. 扶正轴承32240（200×360×58）9. 外形尺寸（高×宽）高×宽=2880×102610. 质量2246kg11. 生产厂家兰州石油化工机器厂CH-400水龙头1．最大静负荷 400T2．最大动负荷（在100rpm下） 210T3．最高转速 300rpm4．最高工作压力 300kg/cm25．冲管与中心管内径 76mm6．冲管外形尺寸外径91mm，长277mm7．鹅径管和提环中心距 570+508．接水龙头的鹅径管接头扣型 4”（API标准）9．与方钻杆连接爱护接头扣型 6 5/8”正规反扣（631）TL-500水龙头1．额定负荷4449.2KN (500US ton)2．API轴承动负荷（100rpm）3155.6KN (366US ton) 3．鹅颈管螺纹API std.Lp 102mm (4”)4．提环间隙（至鹅颈管顶面）762mm (30”)5．冲管内径76mm (3”)6．工作压力30.96Mpa (316kgf/cm2)7．提环至下部接头长度2845mm8．总宽度1054mm9．重量2495kg10．下部接头扣型RegL.H 6 5/8”11．鹅颈管角度（与垂线间）15°12．全高（包括下部接头）*宽2845*105411．厂家美国IDECO公司SL450-II两用水龙头1．最大静负荷 4500KN2．最高转速 300rpm3．最高工作压力 35Mpa4．中心管内径 75mm5．接头螺丝：各中心管接 REG（正规）7 5/8”左旋各方钻杆接 REG（正规）6 5/8”左旋6. 鹅颈管接头与水龙带联接管线螺纹 4″-8-牙/英寸(API std 5B)7．风动马达型号 FMS-20，2800rpm，14.7KW8．额定旋扣转速 92rpm9．最大旋扣转矩 3000N×m11．外形尺寸(长×宽×高) 3015×1096×1065mm12. 总量(包括气管线) 3461kg13．生产厂家兰州石油化工机器厂SL-450两用水龙头1. 最大静负荷4500KN2. 最高转速300rpm3. 最高工作压力35Mpa4. 中心管内径75mm5. 接头螺纹和中心管接REG（正规）75/8”左旋和方钻杆接REG（正规）65/8”左旋6. 鹅径管接头与水龙带联接管线螺纹4”-8牙/英寸（API std 5B）7. 质量3060kg8. 外形尺寸（毫米）3010×1096×10659. 生产厂家兰州石油化工机器厂八、转盘ZP-520转盘1．通孔直径520.7mm(20 1/2”)2．最大静负荷200t3．最大功率350hp4．最高转速300rpm5．齿轮传动比 3.226．外形尺寸（mm）2238*1440*7057．重量4500 kg8．厂家兰州石油化工机器厂ZP-205转盘1．通孔直径520.7mm(20 1/2”)2．最大静负荷350t3．最大功率350hp4．最高转速350rpm5．齿轮传动比 3.14或3.226．外形尺寸（mm）2291.5*1475*6737．重量5530 kg8．厂家兰州石油化工机器厂MRL-27.5转盘1．最大静负荷 500T2．最大功率 600HP3．开口直径 698.5mm（27 1/2”）4．最高转速 300rpm5．最大扭矩 2800kg*m6．最大静扭矩 12000kg*m7．伞齿轮传动比 1：3.68LR-275K转盘1．开口直径698.5mm (27 1/2”)2．最大静负荷5586KN (570t)（主轴承静负荷）3．旋转负荷3283KN (355t)4．转盘芯子上静载荷356T5．方补心方形外台肩的尺寸421mm（16 9/16”）4．转台中心至链轮中心1353mm (53 1/4”)5．齿轮传动比 3.95：17．水平轴至底面高305mm8．转盘顶部宽1600mm6．油池容量22.7L7．外形尺寸（mm）2407*1600*6298．重量4808kg9．厂家美国IDECO公司ZP-275转盘1. 通孔直径698.5mm(271/2”)2. 最大静负荷450t3. 最大功率600hp4. 最高转速250rpm5. 齿轮传动比 3.676. 外形尺寸（长×宽×高）2391.5×1670×685（mm）7. 重量6163 kg8. 生产厂家兰州兰石国民油井石油工程ZP-275转盘1. 通孔直径698.5mm(271/2″)2. 最大静负荷4500KN3. 转盘中心线与链轮内排齿中心线的距离1353mm(53 1/4″)4. 最高转速250rpm5. 齿轮传动比 3.676. 外形尺寸（长×宽×高）2392×1670×685（mm）7. 重量6163 kg8. 生产厂家青海华美石油化工机械有限责任公司ZP-375转盘1．设计标准 API 7K2．转盘数量 1台3．质量 8026kg4．外形尺寸（毫米） 2468×1810×7185．通孔直径 952.5mm（37 1/2″）6．中心距离 1353mm (53 1/4″)7．最大静负荷 5850KN8．最高转速 300rpm9．齿轮传动比 3.5610．数量 1台11．生产厂家兰州石油化工机器厂ZP-375转盘1. 通孔直径952.5mm(371/2in)2. 最大静负荷5850KN3. 最大工作扭矩32362 N.m4. 最高转速300rpm5. 齿轮传动比 3.566. 转盘中心到输入链轮第一排齿(内侧)中心之距离1353mm(531/4 in)7. 外形尺寸（长×宽×高）2468×1810×718(mm)6. 重量7970kg8. 生产厂家宝鸡石油机械有限责任公司TDS-11SA顶部驱动装置(70399)1．额定提升能力API 500吨2．最大钻井扭矩35000英尺.磅3．最大冲扣扭矩55000英尺.磅4．速度范畴0-228rpm5．钻井马达功率800马力类型交流感应电机冷却方式强制风冷6．供电频率50HZ/60HZ7．主机重量12.3T8．尺寸（长×宽×厚）5820×1830×1580（mm）9．旋转头和管子处理机PH-50型10．电控系统VFD Siemens Simovert Series 70变频器11．液压系统一体化液压系统12．导轨类型单导轨13．上内防喷器15000pis14．下内防喷器15000pis15．爱护接头411型九、动力部分PZ12V190B柴油发动机1．型式四冲程，水冷，增压，中冷2．气缸排列V型，60度夹角3．气缸数124．气缸直径190mm5．活塞行程210mm6．活塞总排量71.45L7．压缩比14：18．标定转速1500rpm9．活塞平均速度10.5m/S10．最低空载稳固转速600rpm11．12小时功率882KW12．连续功率794KW13．平均有效压力0.99Mpa14．最高爆发压力10.3Mpa15．最大扭矩6177N*m16．最大扭矩转速1050rpm17．燃油消耗率209.4+5% g/kw*h18．机油消耗率 1.6g/kW*h19．厂家济南柴油机厂A12V190PZL-3/O柴油发动机1．气缸直径 190mm2．气缸数及布置形式 12V3．活塞行程 215mm4．标定转速 1300rpm5．12小时功率 1100KW6．连续功率 936-1071KW7．活塞平均速度 9.32m/S8．平均有效压力 1.312-1.50Mpa9．最高爆发压力＜14Mpa10．活塞总排量 73.1L11．压缩比 14.5：112．旋转方向逆时针（面向输出端视）13.燃油消耗率≤205g/kW.h14．机油消耗率≤1g/kW.h15．排气温度≤650℃16．出水温度≤90℃17．油底壳内机油温度≤95℃18．外形尺寸（mm）单机:2950×1980×2206配套机：4130×2250×273819．净质量（kg）单机:9300配套机：1100020．厂家中国济南柴油机股份A8V190PZL-3/O柴油发动机1. 气缸直径190mm2. 气缸数及布置形式8V3. 活塞行程215mm4. 标定转速1300 rpm5. 12小时功率760 KW6. 供油提早角（上止点前）16°±1°7. 发火次序1-6-3-5-4-7-2-88. 配气相位41.5°±7°（上止点前）45.5°±7°（下止点后）72.5°±7°（下止点前）36.5°±7°（上止点后）9. 气门间隙（mm）进：0.40±0.05排：0.50±0.0510. 活塞平均速度9.32 m/S11. 平均有效压力 1.312-1.50Mpa12. 最高爆发压力＜14Mpa13. 活塞总排量48.8 L14. 压缩比14.5：115. 旋转方向逆时针（面向输出端视）16. 燃油消耗率≤205g/kW.h17. 机油消耗率≤1g/kw.h18. 排气温度≤650℃19. 出水温度≤90℃20. 油底壳内机油温度≤95℃21. 外形尺寸（长×宽×高）单机:2300×1774×2173（mm）配套机：3380×2250×2738（mm）22. 净质量单机:8500 kg配套机：10200 kg23 生产厂家中国济南柴油机股份A8V190PZL-3/O柴油发动机1. 气缸直径190mm2. 气缸数及布置形式8V3. 活塞行程215mm4. 标定转速1500\1300\1200\1000 rpm5. 12小时功率KW 800-850\700-760\640-720\530-6006. 连续功率KW 720-820\630-720\576-657\480-5407. 供油提早角（上止点前）16°±1°8. 发火次序1-6-3-5-4-7-2-89. 配气相位41.5°±7°（上止点前）45.5°±7°（下止点后）72.5°±7°（下止点前）36.5°±7°（上止点后）10. 气门间隙（mm）进：0.40±0.05排：0.50±0.0511. 活塞平均速度10.75\9.32\8.6\7.17 m/S12. 平均有效压力 1.312-1.50Mpa13. 最高爆发压力＜14Mpa14. 活塞总排量48.8 L15. 压缩比14.5：116. 旋转方向逆时针（面向输出端视）17. 燃油消耗率≤205g/kW.h18. 机油消耗率≤1g/kw.h19. 排气温度≤650℃20. 出水温度≤90℃21. 油底壳内机油温度≤95℃22. 外形尺寸（长×宽×高）单机:2300×1774×2173（mm）配套机：3380×2250×2738（mm）23. 净质量单机:8500 kg配套机：10200 kg24 生产厂家中国济南柴油机股份G12V190PZL柴油发动机1. 型式四冲程，水冷，增压，中冷2. 气缸排列V型，60度夹角3. 气缸数124. 气缸直径190mm5. 活塞行程210mm6. 活塞总排量71.45L7. 压缩比14：18. 标定转速1500rpm9. 活塞平均速度10.5m/S10. 最低空载稳固转速600rpm11. 12小时功率900KW12. 连续功率810KW13. 平均有效压力 1.01Mpa14. 最高爆发压力10.3Mpa15. 最大扭矩6177N.m16. 最大扭矩转速1050rpm17. 燃油消耗率209.4+5%18. 机油消耗率 1.6g/kw.h19. 冷却方式强制冷却20. 润滑方式压力和飞溅润滑21. 生产厂家济南柴油机股份800GF5柴油发电机组1. 额定功率800KW额定电压600V额定转速1000rpm额定频率50HZ额定电流1443A功率因数（滞后）0.64净质量19300kg调压方式自动励磁方式无刷2. 柴油机型号A12V190PZL-2额定功率950KW额定转速1000rpm质量9100kg3. 发电机质量5350kg4. 生产厂家济南柴油机股份CAT3512B柴油发电机组（红参一井）1. 发动机型号35122. 功率1791KVA，1254KW3. 功率因数0.74. 频率50HZ5. 发电机型号SR4B6. 电压600V7. 电流1828A8. 转速1500rpm9. 励磁电压/电流55V/3.8A10. 最高温度80℃，环境温度50℃，1000米海拔高度11. 生产厂家美国Caterpillar公司CAT 3512B柴油发电机组1.额定功率 1310KW2.发电机型号 SR43.频率 50HZ4.功率因数 0.75.额定电压 600V6.额定电流 1878A7.励磁电压\电流31V\7.1A8.生产厂家美国Caterpillar公司3512配用发电机1．发电机型号 SR42．名义功率 1400KW3．额定功率 980KW4．频率 50HZ5．功率因数 0.76．额定电压 600V7．额定电流 1443A200GF工频柴油发电机组1．额定功率200KW2．额定电压400-230V3．额定电流361A4．额定频率50Hz5．额定转速1500rpm6．相数 37．功率因数0.8滞后8．外形尺寸（mm）3500*1400*19609．厂家郑电装备总厂SVL375柴油发电机组1．发动机型号 TAD1232GE2．发电机型号 STAMFORD HC4 3．额定功率 300kW4．额定电压 400/230V5．额定电流 541A6．额定频率 50Hz7．额定转速 1500rpm8．额定功率因数 0.8(滞后)9．操纵屏型号 BFK-YJG型10．启动方式 24V直流电启动11．操纵方式远距离电控与手控12．电压调整方式自动13．励磁方式无刷励磁14．外形尺寸(长×宽×高) 3050mm×1900mm×1980mm 15．质量 2.445t16．厂家中原油田特种车辆修造总厂GVL250发电机组1. 机组型号GVL2502. 发动机型号TAD740GE功率225/306 kw/hp转速1500rpm3. 发电机型号HCI 444 CI功率250KVA转速1500rpm电流360.8A频率50Hz相数 3功率因数0.84. 生产厂家共工动力机械公司HSV445S发电机组1. 机组型号HSV445S2. 发动机型号TAD1631GE3. 发电机型号HCI 544 DI4. 输出500KVA5. 标准输出550KVA6. 功率因数0.87. 电压400/230V8. 频率50Hz9. 转速1500rpm10 生产厂家400KW/VOLVO发电机组（营地）1 机组型号SVL5052 发动机型号TAD1631GE3 发电机型号HCI 544D14 额定功率404KW5 额定转速1500rpm6 额定电压400/230V7 额定电流730A8 相数 39 功率因数0.8（滞后）10 质量3235kg11 外形尺寸(长×宽×高) 3450×1260×1765（mm）12 生产厂家中原油田特种车辆修造总厂BF-V412柴油发电机组1．发动机型号 TAD1241GE2．发电机型号 STAMFORD HCI 444F13．额定功率（主用PRP） 375KVA 300kW4．额定电压 400/230V5．额定电流 540A6．额定频率 50Hz7．额定转速 1500rpm8．额定功率因数 0.8(滞后)9．最高海拨高度 1000m10. 最高环境温度 40℃11．外形尺寸(长×宽×高) 3100mm×1120mm×1710mm 12．质量 3110kg13．生产厂家江苏无锡百发电机90KW/6135发电机组1.柴油机型号 X6135JD-1 直立式2.气缸数量 63.冲程数 44.燃烧室形式″ω″形直截了当喷射式5.气缸直径 135mm6.活塞行程 150mm7.压缩比 16.58.冷却方式水冷9.起动方式电起动10.曲轴旋转方向逆时针11.柴油机净重 1280kg12.外形尺寸 1400mm×824mm×1304mm13.循环冷却水温度进水最低温度≧55℃出水最高温度≦90℃14.12h功率kw /标定转速r/min 110.3/150015.12h功率时燃油消耗率g /kw.h 232.616.12h功率时机油消耗率g /kw.h 2.7217.标定转速时活塞平均速度m/s 7.518.外形尺寸(长×宽×高) 2650×1000×146019.生产厂家郑州电器装备总厂节能发电机IFC6 404 4LA42发电机组1．额定容量510KV A2．额定电压400V3．额定电流740A4．额定频率50Hz5．额定转速1500rpm6．相数三相7．额定功率因数0.88．绝缘等级 F9．接线方式Y10．防护等级IP2311．厂家山西汾西机器厂IFC6节能发电机组1. 型号 IFC6 502-6LA422. 额定功率 1000KVA3. 额定电压 400V4. 额定电流 1440A5. 额定功率因数 0.86. 额定频率 50Hz7. 额定转速 1000rpm8. 相数 39. 绝缘等级 F10. 结构形式 B2011. 接线方式 Y12. 防护等级 IP2313. 励磁机 110V exc 8.4A13. 规范和冷却介质温度 VDE 40℃14. 驱动端轴承 63260315. 非驱动端轴承 63220316. 生产厂家山西太原汾西机器厂TFW300节能发电机1．额定容量 300KW2．发电机型号 TFW3．重量 2650kg4．额定输出电压 400/231V5．额定输出电流 541A6．额定功率因数 108滞后7．接法三相四线8．额定功率因数 0.8(滞后)9．运行方式连续工作制10．绝缘等级 B级11.生产厂家郑州电器装备总厂IFC6节能发电机组1. 型号 IFC6 502-6LA422. 额定容量 1000KVA3. 额定电压 400V4. 额定电流 1440A5. 额定功率因数 0.86. 额定频率 50Hz7. 额定转速 1000rpm8. 相数 39. 绝缘等级 F10. 结构形式 B2011. 接线方式 Y12. 防护等级 IP2313. 规范和冷却介质温度 VDE 40℃14. 生产厂家山西太原汾西机器厂IFC6节能发电机组1. 型号 IFC6 502-6LA422. 额定功率 1000KVA3. 额定电压 400V4. 额定电流 1440A5. 额定功率因数 0.86. 额定频率 50Hz7. 额定转速 1000rpm8. 相数 39. 绝缘等级 F10. 结构形式 B2011. 接线方式 Y12. 防护等级 IP2313. 励磁机 110V exc 8.4A13. 规范和冷却介质温度 VDE 40℃14. 驱动端轴承 63260315. 非驱动端轴承 63220316. 生产厂家山西太原汾西机器厂直流电机YZ08(A)直流电机1.定额电机型号 YZ08、YA08A额定功率 800KW额定电压 750V额定电流 1150A额定转速 970转/分额定效率 92.7%最大电流 1400A最大转速 1500转/分激磁方式串励绝缘等级(定/转) H/H通风方式强迫通风电机正转方向顺时针(从传动端看)电机质量 3200kg2.各部温升限值。

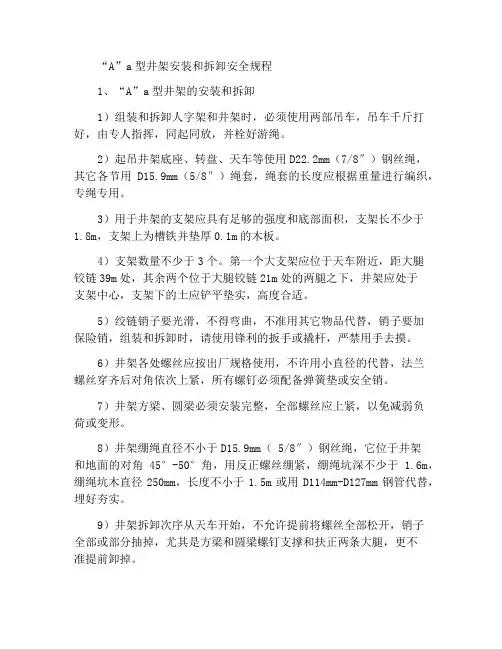

“A”a型井架安装和拆卸安全规程1、“A”a型井架的安装和拆卸1）组装和拆卸人字架和井架时，必须使用两部吊车，吊车千斤打好，由专人指挥，同起同放，并栓好游绳。

2）起吊井架底座、转盘、天车等使用D22.2mm（7/8″）钢丝绳，其它各节用D15.9mm（5/8″）绳套，绳套的长度应根据重量进行编织，专绳专用。

3）用于井架的支架应具有足够的强度和底部面积，支架长不少于1.8m，支架上为槽铁并垫厚0.1m的木板。

4）支架数量不少于3个。

第一个大支架应位于天车附近，距大腿铰链39m处，其余两个位于大腿铰链21m处的两腿之下，井架应处于支架中心，支架下的土应铲平垫实，高度合适。

5）绞链销子要光滑，不得弯曲，不准用其它物品代替，销子要加保险销，组装和拆卸时，请使用锋利的扳手或撬杆，严禁用手去摸。

6）井架各处螺丝应按出厂规格使用，不许用小直径的代替，法兰螺丝穿齐后对角依次上紧，所有螺钉必须配备弹簧垫或安全销。

7）井架方梁、圆梁必须安装完整，全部螺丝应上紧，以免减弱负荷或变形。

8）井架绷绳直径不小于D15.9mm（5/8″）钢丝绳，它位于井架和地面的对角45°-50°角，用反正螺丝绷紧，绷绳坑深不少于 1.6m，绷绳坑木直径250mm，长度不小于1.5m或用D114mm-D127mm钢管代替，埋好夯实。

9）井架拆卸次序从天车开始，不允许提前将螺丝全部松开，销子全部或部分抽掉，尤其是方梁和圆梁螺钉支撑和扶正两条大腿，更不准提前卸掉。

2、井架吊装1）井架吊装前大绳拉紧后，卷筒上的绕绳应为两层四分之三圈，游车在大门前2m-3m处。

2）井架吊装前检查a检查动力大绳是否有断丝，磨损及金属锈蚀程度，绳夹数量和夹间距紧固，如有问题及时更换。

b检查死绳固定器压板是否压缩，绳长是否紧固，绳卡卡距是否合适，死绳是否在档绳器内。

c检查井架及附属设施是否符合安装标准。

d检查钻台底座与机房底座连接销是否齐全，搭扣器是否扣好上紧。

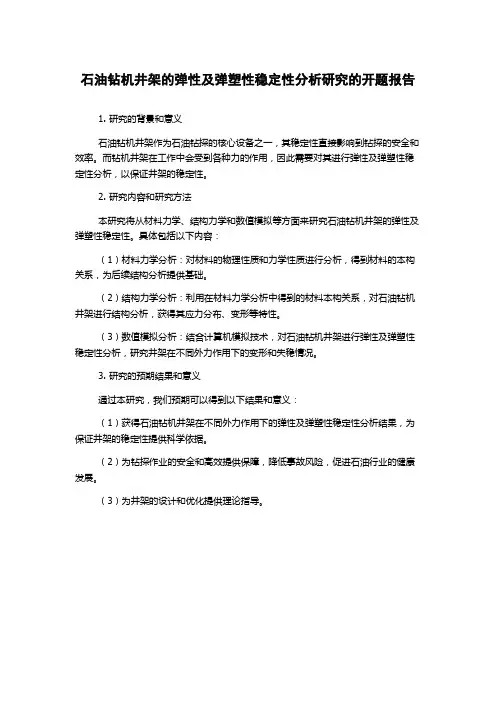

石油钻机井架的弹性及弹塑性稳定性分析研究的开题报告
